《钢筋混凝土工程施工方案.docx》由会员分享,可在线阅读,更多相关《钢筋混凝土工程施工方案.docx(11页珍藏版)》请在第壹文秘上搜索。

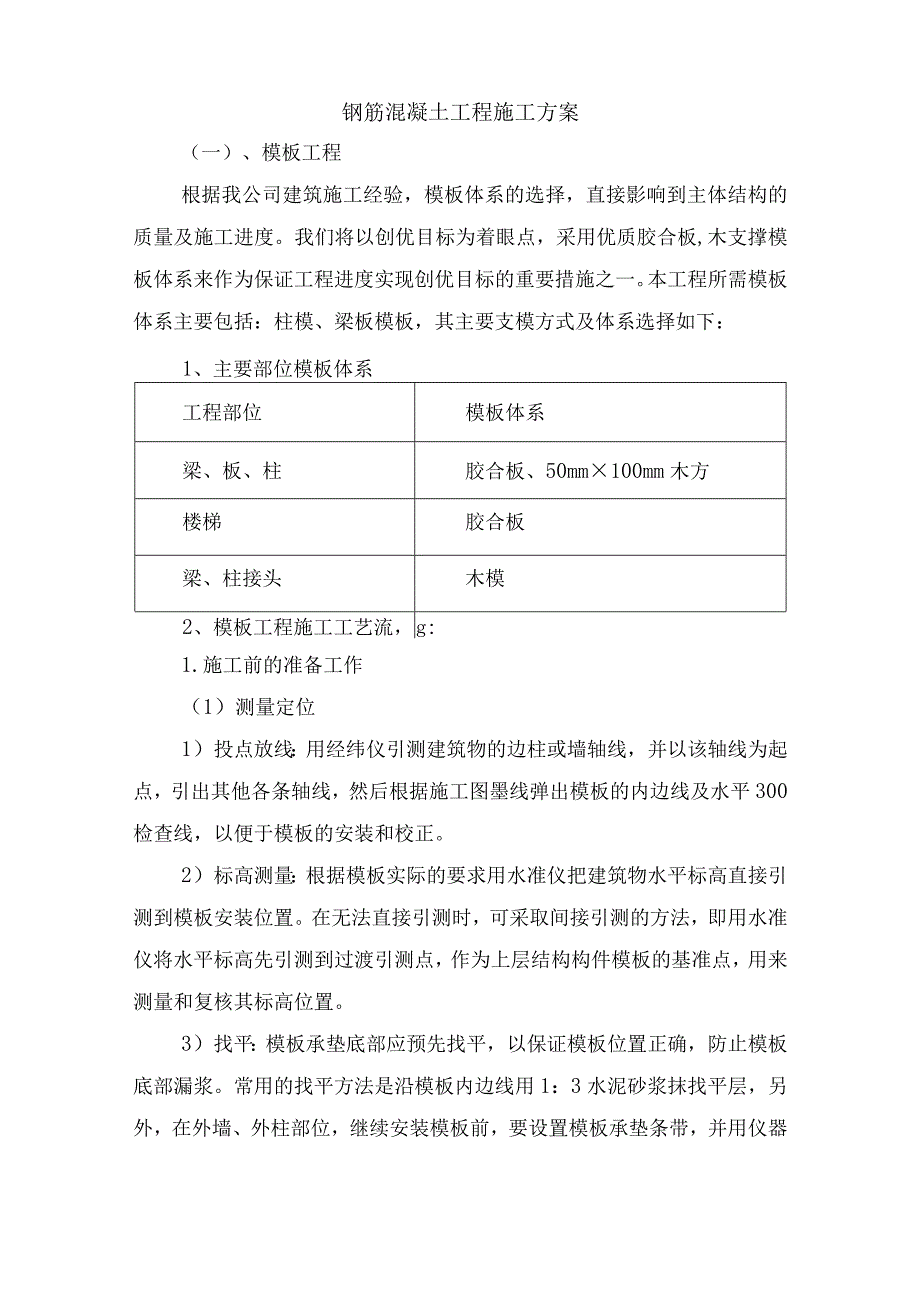

1、钢筋混凝土工程施工方案(一)、模板工程根据我公司建筑施工经验,模板体系的选择,直接影响到主体结构的质量及施工进度。我们将以创优目标为着眼点,采用优质胶合板,木支撑模板体系来作为保证工程进度实现创优目标的重要措施之一。本工程所需模板体系主要包括:柱模、梁板模板,其主要支模方式及体系选择如下:1、主要部位模板体系工程部位模板体系梁、板、柱胶合板、50mm100mm木方楼梯胶合板梁、柱接头木模2、模板工程施工工艺流,g:1.施工前的准备工作(1)测量定位1)投点放线:用经纬仪引测建筑物的边柱或墙轴线,并以该轴线为起点,引出其他各条轴线,然后根据施工图墨线弹出模板的内边线及水平300检查线,以便于模板

2、的安装和校正。2)标高测量:根据模板实际的要求用水准仪把建筑物水平标高直接引测到模板安装位置。在无法直接引测时,可采取间接引测的方法,即用水准仪将水平标高先引测到过渡引测点,作为上层结构构件模板的基准点,用来测量和复核其标高位置。3)找平:模板承垫底部应预先找平,以保证模板位置正确,防止模板底部漏浆。常用的找平方法是沿模板内边线用1:3水泥砂浆抹找平层,另外,在外墙、外柱部位,继续安装模板前,要设置模板承垫条带,并用仪器校正,使其平直。4)设置模板定位基准:采用钢筋定位,即根据构件断面尺寸切割一定长度的钢筋,点焊在主筋上(以勿烧伤主筋断面为准),以保证钢筋与模板位置的准确。(2)材料准备1)木

3、方刨直,所有进场木方均需刨直使用,且规格大小一致。2)支撑杆要整理,有破损大范围裂缝,弯曲度较大的支撑杆均需替换。2.模板的支设方法(1)方柱模板本工程方柱、支模全部采用胶合板、支设方法为先柱子第一段四面模板就位组拼,校正调整好对角线,并用柱箍固定。然后以第一段模板为基准,用同样方法组拼第二段模板,直到柱全高。各段组拼时,其水平接头和竖向接头要连接牢靠,在安装到一定高度时,要设支撑或进行拉结,以防倾倒。并用支撑校正模板垂直度。安装顺序如下:搭设架子一第一段模板安装就位一检查对角线,垂直度和位置一安装柱箍一第二、三段模板及柱箍安装一安装有梁口的柱模板f全面检查校正一整体固定。柱模板全部安装后,再

4、进行一次全面检查,合格后与相邻柱群或四周支架临时拉结固定。柱模安装时,要注意以下事项:1)柱模与梁连接处的处理方法是:保证柱模的长度符合模数,不符合部分放到节点部位处理;2)支设的柱模,其标高、位置要准确、支设应牢固。3)柱模根部要用水泥砂浆堵严,防止跑浆。4)柱模的浇筑口和清扫口,在配模时应一并考虑留出。5)梁、柱模板分两次支设时,在柱子混凝土达到拆模强度时,最上一段柱模先保留不拆,以便于与梁模板连接。(2)梁模板复核梁底标高校正轴线位置无误后,搭设和调平梁模支架(包括安装水平拉杆和剪刀撑),在横楞上铺放梁底板固定,安装并固定两侧模板。按设计要求起拱(跨度等于或大于4m时,起拱0.3%,悬挑

5、构件按悬臂长度的06%起拱)。安装顺序如下:复核梁底标高校正轴线位置一搭设梁模支架一安装梁模底板一安装两侧梁模一按规范要求起拱一复核梁模尺寸,位置一与相邻梁模连接固定。1)梁口与柱头模板的连接特别重要,一般可采用角模拼接或用方木、木条镶拼。2)起拱应在铺设梁底之前进行。3)模板支柱纵横方向的水平拉杆按间距不大于2m设置。(3)楼板模板安装顺序如下:搭设支架及拉杆一安装纵横楞一调平柱顶标高一铺设模板块一检查模板平整度并调平楼板模板安装注意事项:1)单块就位组拼时,每个跨从四周先用阴角模板与墙、梁模板连接,然后向中央铺设。2)模板块较大时,应增加纵横楞。3)检查模板的尺寸、对角线、平整度以及预埋件

6、和预留孔洞的位置。安装就位后,立即与梁模板连接。3、模板的拆除模板的拆除,非承重侧模应以能保证混凝土表面及棱角不受损坏时(大于1.2Nmm2)方可拆除,承重模板应按混凝土结构工程施工及验收规范的有关规定和本组织设计中的相关规定安排拆除。模板拆除的顺序和方法,应按照配板设计的规定进行,遵循先支后拆、后支先拆、先非承重部位、后承重部位以及自上而下的原则,拆模时,严禁用大锤和撬棍硬砸硬撬。1 .柱模:先拆除楞、柱箍等连接、支撑件,再由上而下逐步拆除。2 .梁、楼板模板:应先拆梁侧模,再拆楼板底模,最后拆除梁底模。其顺序如下:拆除部分水平拉杆一拆除梁连接件及侧模一松动支架柱头调节螺栓,使模板下降23c

7、m一分段分片拆除楼板模板及支承件一拆除底模和支承件拆模时,操作人员应站在安全处,以免发生安全事故。待该片段模板全部拆除后,方准将模板、配件、支架等运出堆放。3 .拆下的模板等配件,严禁抛扔,要有人接应传递,按指定地点堆放。并做到及时清理、维修和涂刷脱模剂,以备待用。4 、模板安装质量要求模板安装完毕后,应按混凝土结构工程施工及验收规范的有关规定,进行全面检查,合格验收后方能进行下一道工序。其质量要求如下:1 .组装的模板必须符合施工设计的要求。2 .各种连接件、支承件、加固配件必须安装牢固,无松动现象。模板拼缝要严密。各种预埋件、预留孔洞位置要准确,固定要牢固。3 .模板必须方正,其对角线的偏

8、差应控制在短边的1/300以内,四边成直线,表面要平整,用2m长靠尺检查,其凸凹度应小于4mm。(二)、钢筋工程钢筋是混凝土结构中的主要受力材料之一,是混凝土结构的骨架,对混凝土结构的内在质量起着决定性的作用。必须对钢筋的质量严格控制,钢筋进场必须有材质合格证明书,并取样送检,化验合格后方可使用。钢筋规格比较多,也比较繁杂,要求我们从钢筋的制作到绑扎必须认真细致密切配合,做到既要满足绑扎需要,又要减少现场积压。1、钢筋加工该工程所有钢筋均在施工现场制作,现场设立钢筋加工棚,设立原材料及成品钢筋堆场,各种构件的钢筋在施工前均由工程技术人员按图纸要求做出下料表,经技术负责人审核后下发到工地,方可进

9、行下料,各种成品钢筋必须严格做到按规格堆放整齐,并挂牌标识。1 .钢筋切断:用机械式钢筋切断机,确保钢筋的断面垂直钢筋轴线,无马蹄形或翘曲现象,以便于连接或焊接。2 .弯曲成型:此步是下料的重点,先划弯曲点位置线,再用机械成型,下料中应细致耐心,达到以下质量要求:(1)钢筋加工的形状、尺寸必须符合设计要求;(2)所用的钢筋表面应洁净、无损伤、无局部曲折。无油渍、漆污和铁锈等。(3)调直钢筋时,采用一级钢筋的冷拉率不宜大于4%,_级钢筋的冷拉率不宜大于l%o(4)_级钢筋末端做180弯钩,其弯曲直径不应小于钢筋直径的2.5倍,平直部分长度不宜小于钢筋直径的3倍。_、一级钢筋末端作90。或135。

10、弯曲时,一级钢筋的弯曲直径不宜小于钢筋直径的4倍。弯起钢筋中间部位弯折处的弯曲直径不应小于钢筋直径的5倍。(5)箍筋末端应作135弯钩,弯钩形式应符合设计要求。(6)各弯曲部位不得有裂纹。(7)弯曲成型的钢筋中,受力钢筋顺长度方向全长净尺寸允许偏差为土IOnlm;弯起钢筋的弯折位置允许偏差为土20mm。2、钢筋构造1 .受力钢筋的混凝土净保护层厚度按设计要求桩基础部分:50mm.基础梁:35mm;楼板、屋面板、楼梯板15mm;梁25mm,水池25mm。2 .钢筋接头(1)钢筋接头宜优先采用焊接或机械连接接头,钢筋接头不宜设置在梁端、柱端的箍筋加密区范围内,钢筋接头距钢筋弯折处不应小于钢筋直径的

11、10倍,且不宜位于构件的最大弯矩处。(2)下列情况必须采用焊接接头:1)底层框架柱纵筋。2)梁支座负筋在支座边缘L0/3范围内和梁底钢筋在跨中L0/3范围内的接头(L0/3为梁净跨)3)直径大于22的钢筋。(3)受力钢筋绑扎接头1)受压钢筋的搭接长度,应取受拉钢筋绑扎接头搭接长度的0.7倍。2)搭接长度范围内,当搭接长度为受拉时,其箍筋间距W5d及100mm;当搭接钢筋为受压时,其箍筋间距WlOd及20OnIn1。(4)框架柱纵向钢筋相邻接头间距,焊接不得小于500mm,搭接不得小于600mm,接头最低点距柱端不宜小于截面长边尺寸且宜在楼板以上75OnIm处。3、钢筋绑扎与安装钢筋绑扎前先认真

12、熟悉图纸,检查配料表与图纸,设计是否有出入,仔细检查成品尺寸、形状是否与下料表相符。核对无误后方可进行绑扎。采用20号钢丝绑扎直径12以上钢筋,22号钢丝绑扎直径10以下钢筋。1 .柱(1)竖向钢筋的弯钩应朝向柱心,角部钢筋的弯钩平面与模板面夹角,对矩形柱应为45角,截面小的柱,用插入振捣器时,弯钩和模板所成的角度不小于15oo(2)箍筋的接头应交错排列垂直放置;箍筋转角与竖向钢筋交叉点均应扎牢。绑扎箍筋时,铁线扣要相互成八字形绑扎。(3)柱筋绑扎时应吊线控制垂直度,并严格控制主筋间距。箍筋及柱立筋应满扎。(4)下层柱的竖向钢筋露出楼面部分,宜用工具或柱箍将其收进一个柱筋直径,以利上层柱的钢筋

13、搭接,并与上层梁板筋焊接,当上下层柱截面有变化时,其下层柱钢筋的露出部分,必须在绑扎梁钢筋之前,先行收分准确。2 .梁与板(1)纵向受力钢筋出现双层或多层排列时,两排钢筋之间应垫以直径25mm的短钢筋,如纵向钢筋直径大于25mm时,短钢筋直径规格与纵向钢筋相同规格。(2)箍筋的接头应交错设置,并与两根架立筋绑扎,悬臂挑梁则箍筋接头在下,其余做法与柱相同。(3)板的钢筋网绑扎时,相交点每点都绑扎,注意板上部的负钢筋(马丁筋)要防止被踩下;特别是雨蓬、挑檐、阳台、窗台等悬臂板,要严格控制负筋位置,在板根部与端部必须加设板凳铁,确保负筋的有效高度。(4)板、次梁与主梁交叉处,板的钢筋在上,次梁的钢筋

14、在中层,主梁的钢筋在下,当有圈梁时,主梁钢筋在上。(5)框架梁节点处钢筋穿插十分稠密时,应注意梁顶面主筋间的净间距要有留有30mm,以利灌筑混凝土的需要。(6)钢筋的绑扎接头应符合下列规定:1)搭接长度的未端距钢筋弯折处,不得小于钢筋直径的10倍,接头不宜位于构件最大弯矩处。2)受拉区域内,_级钢筋绑扎接头的末端应做弯钩。3)钢筋搭接处,应在中心和两端用钢丝扎牢。4)受拉钢筋绑扎接头的搭接长度,应符合结构设计要求。5)受力钢筋的混凝土保护层厚度,应符合结构设计要求。(7)板筋绑扎前须先按设计图要求间距弹线,按线绑扎,控制质量。(8)为了保证钢筋位置的正确,根据设计要求,板筋采用钢筋马凳纵横60

15、0予以支撑。(9)为了保证钢筋位置的正确和梁主筋的有效受力范围,主次梁采取用20mm钢筋支撑顶排钢筋的方法,每跨设置3条。4、钢筋工程的验收钢筋工程的验收分内业和现场二部分,内业资料包括钢材出厂合格证、化学成分分析、原材送检报告、焊接试验报告、自检记录等。现场情况需符合国家有关的验收规范,自检合格后提前一天通知有关部门参加验收,验收合格后方可进行下一道工序的施工。5、质量标准1.保证项目(1)钢筋的材质。规格及焊条类型应符合钢筋工程的设计和施工规范,有材质及产品合格证书和物理性能检验,对于进口钢材需增加化学性能检验,检验合格后方能使用。(2)钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头位置、保护层厚度必须符合设计要求和施工规范的规定。(3)焊工必须持相应等级焊工证才允许上岗操作。2.基本项目(1)钢筋、骨架绑扎,缺扣、松扣不超过应绑扎数的10%,且不应集中。(2)钢筋弯钩的朝向正确,绑扎接头符合施工规范的规定,搭接长度不小于规定值。(3)所有焊接接头必须进行外观检验,其要求是:焊缝表面平顺,没有较明显的咬边、凹陷、焊瘤、夹渣及气孔,严禁有裂纹出现。(三)、混凝土工程本工程混凝土均采用商品混凝土。混凝土工程是结构工程最关键的一道工序,其质量的好坏,直接影响到建筑物的整体质量。进场
