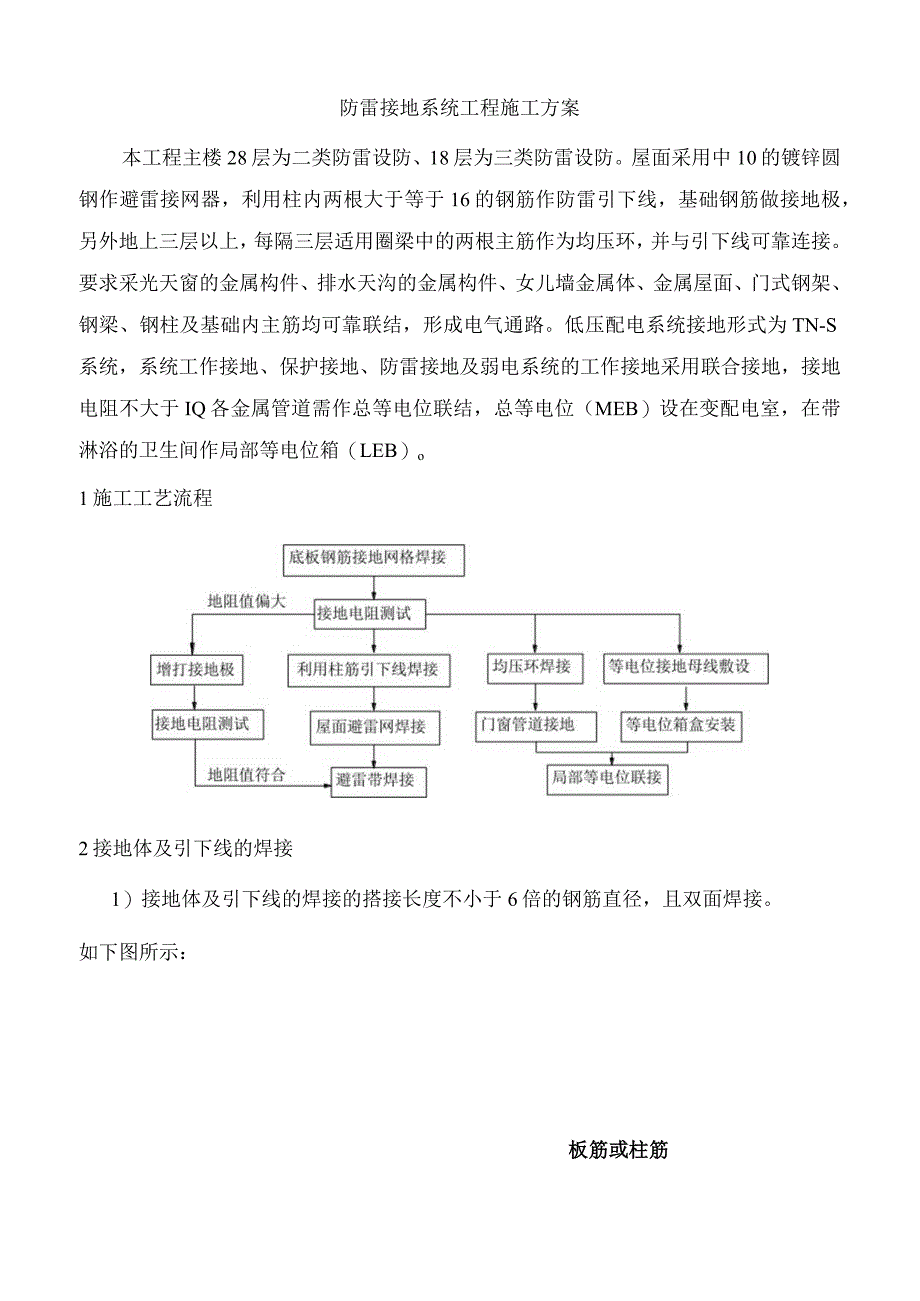

防雷接地系统工程施工方案.docx_第1页
第1页 / 共3页

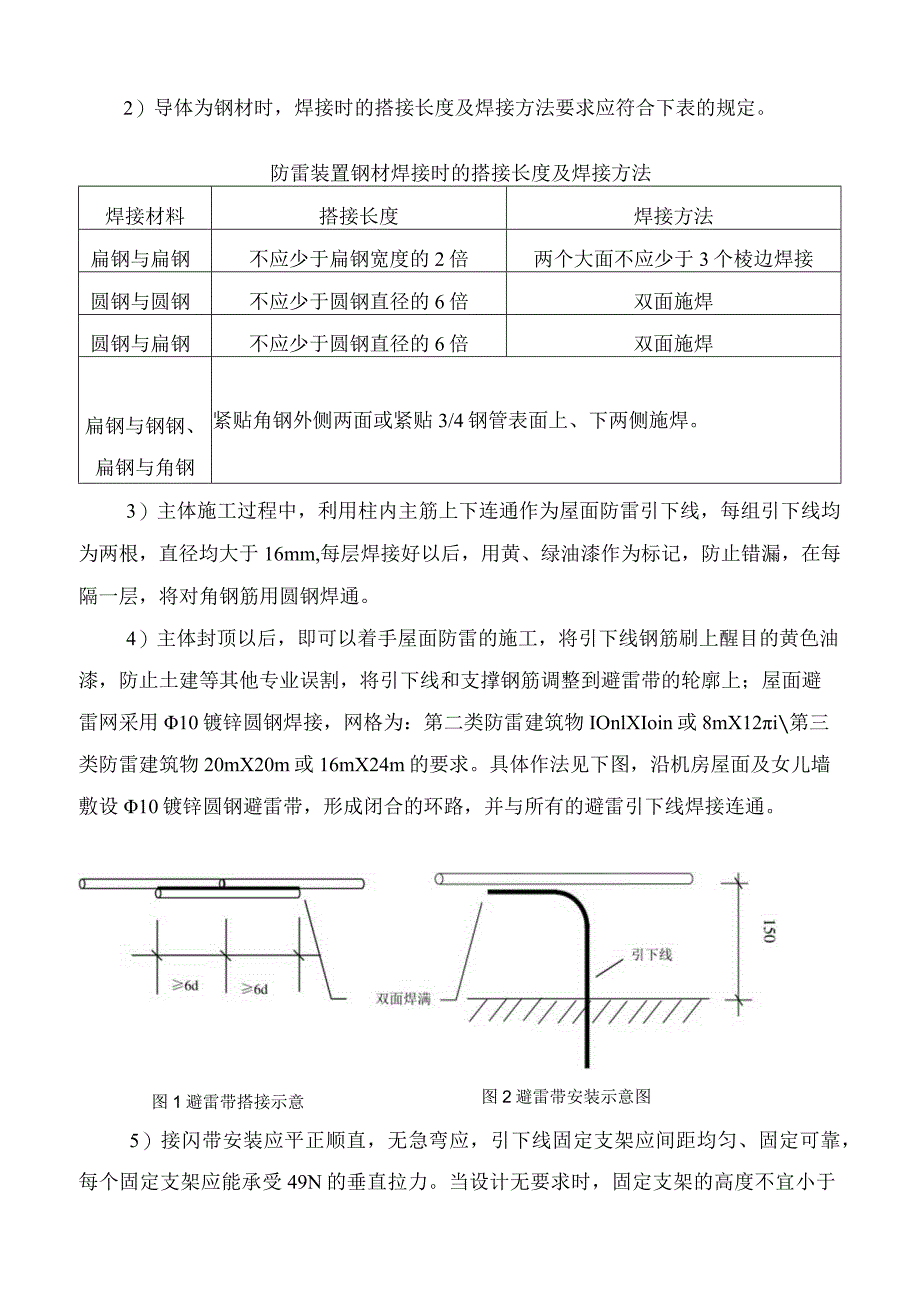

防雷接地系统工程施工方案.docx_第2页
第2页 / 共3页

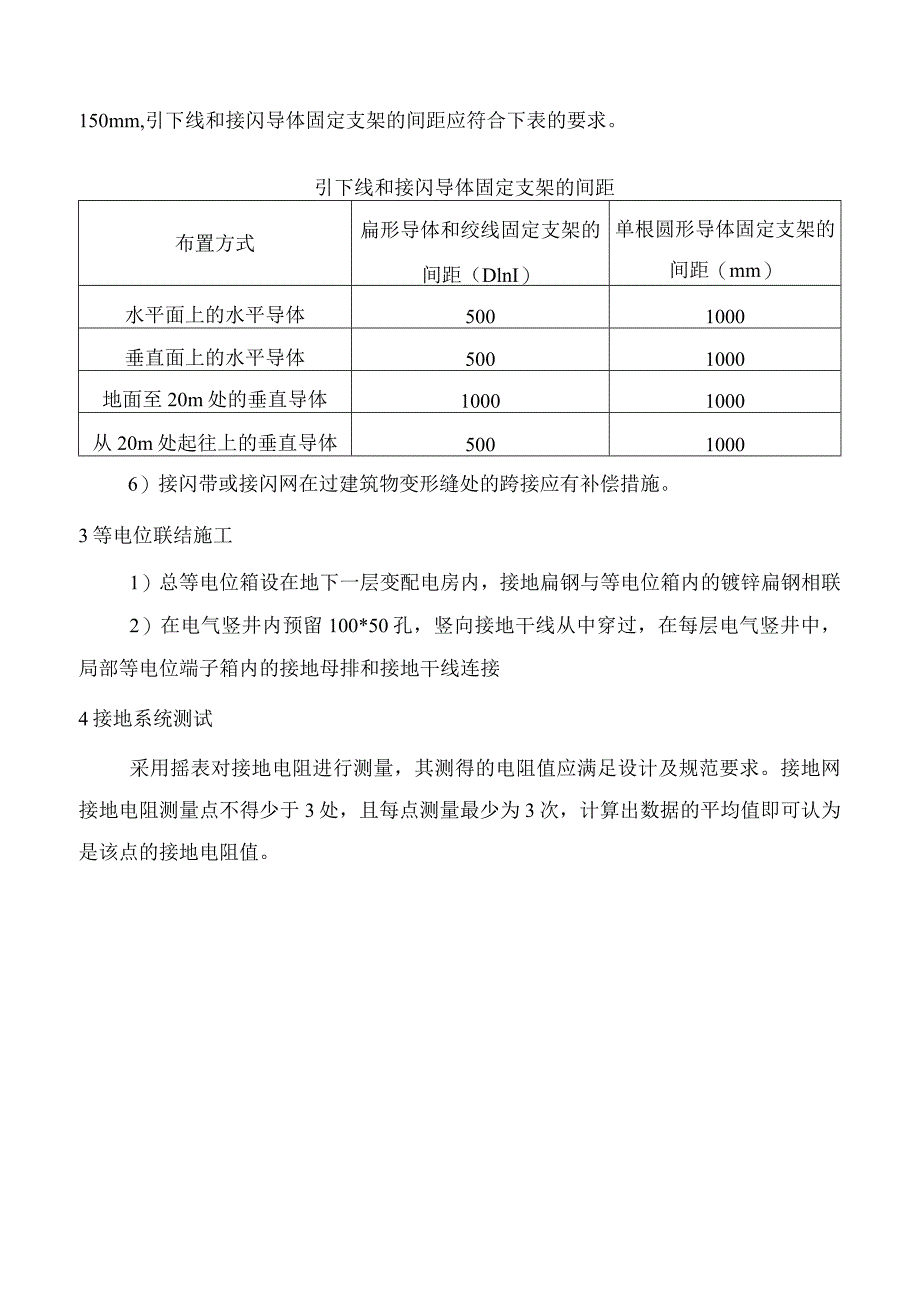

防雷接地系统工程施工方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《防雷接地系统工程施工方案.docx》由会员分享,可在线阅读,更多相关《防雷接地系统工程施工方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、防雷接地系统工程施工方案本工程主楼28层为二类防雷设防、18层为三类防雷设防。屋面采用中10的镀锌圆钢作避雷接网器,利用柱内两根大于等于16的钢筋作防雷引下线,基础钢筋做接地极,另外地上三层以上,每隔三层适用圈梁中的两根主筋作为均压环,并与引下线可靠连接。要求采光天窗的金属构件、排水天沟的金属构件、女儿墙金属体、金属屋面、门式钢架、钢梁、钢柱及基础内主筋均可靠联结,形成电气通路。低压配电系统接地形式为TN-S系统,系统工作接地、保护接地、防雷接地及弱电系统的工作接地采用联合接地,接地电阻不大于IQ各金属管道需作总等电位联结,总等电位(MEB)设在变配电室,在带淋浴的卫生间作局部等电位箱(LEB

2、)o1施工工艺流程2接地体及引下线的焊接1)接地体及引下线的焊接的搭接长度不小于6倍的钢筋直径,且双面焊接。如下图所示:板筋或柱筋2)导体为钢材时,焊接时的搭接长度及焊接方法要求应符合下表的规定。防雷装置钢材焊接时的搭接长度及焊接方法焊接材料搭接长度焊接方法扁钢与扁钢不应少于扁钢宽度的2倍两个大面不应少于3个棱边焊接圆钢与圆钢不应少于圆钢直径的6倍双面施焊圆钢与扁钢不应少于圆钢直径的6倍双面施焊扁钢与钢钢、扁钢与角钢紧贴角钢外侧两面或紧贴3/4钢管表面上、下两侧施焊。3)主体施工过程中,利用柱内主筋上下连通作为屋面防雷引下线,每组引下线均为两根,直径均大于16mm,每层焊接好以后,用黄、绿油漆

3、作为标记,防止错漏,在每隔一层,将对角钢筋用圆钢焊通。4)主体封顶以后,即可以着手屋面防雷的施工,将引下线钢筋刷上醒目的黄色油漆,防止土建等其他专业误割,将引下线和支撑钢筋调整到避雷带的轮廓上;屋面避雷网采用10镀锌圆钢焊接,网格为:第二类防雷建筑物IOnlXIoin或8mX12i第三类防雷建筑物20mX20m或16mX24m的要求。具体作法见下图,沿机房屋面及女儿墙敷设10镀锌圆钢避雷带,形成闭合的环路,并与所有的避雷引下线焊接连通。图1避雷带搭接示意图2避雷带安装示意图5)接闪带安装应平正顺直,无急弯应,引下线固定支架应间距均匀、固定可靠,每个固定支架应能承受49N的垂直拉力。当设计无要求

4、时,固定支架的高度不宜小于150mm,引下线和接闪导体固定支架的间距应符合下表的要求。引下线和接闪导体固定支架的间距布置方式扁形导体和绞线固定支架的间距(DlnI)单根圆形导体固定支架的间距(mm)水平面上的水平导体5001000垂直面上的水平导体5001000地面至20m处的垂直导体10001000从20m处起往上的垂直导体50010006)接闪带或接闪网在过建筑物变形缝处的跨接应有补偿措施。3等电位联结施工1)总等电位箱设在地下一层变配电房内,接地扁钢与等电位箱内的镀锌扁钢相联2)在电气竖井内预留100*50孔,竖向接地干线从中穿过,在每层电气竖井中,局部等电位端子箱内的接地母排和接地干线连接4接地系统测试采用摇表对接地电阻进行测量,其测得的电阻值应满足设计及规范要求。接地网接地电阻测量点不得少于3处,且每点测量最少为3次,计算出数据的平均值即可认为是该点的接地电阻值。
