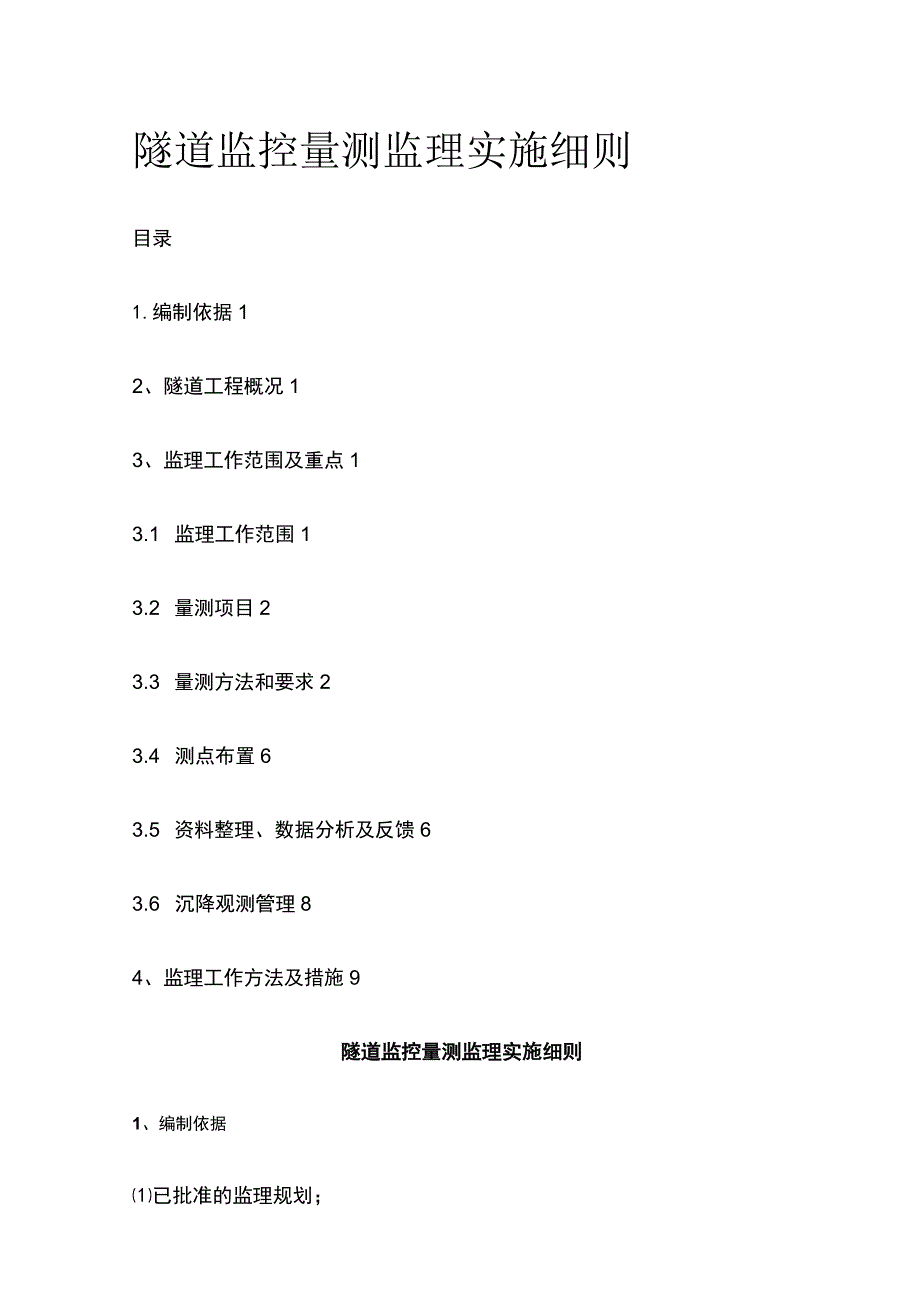

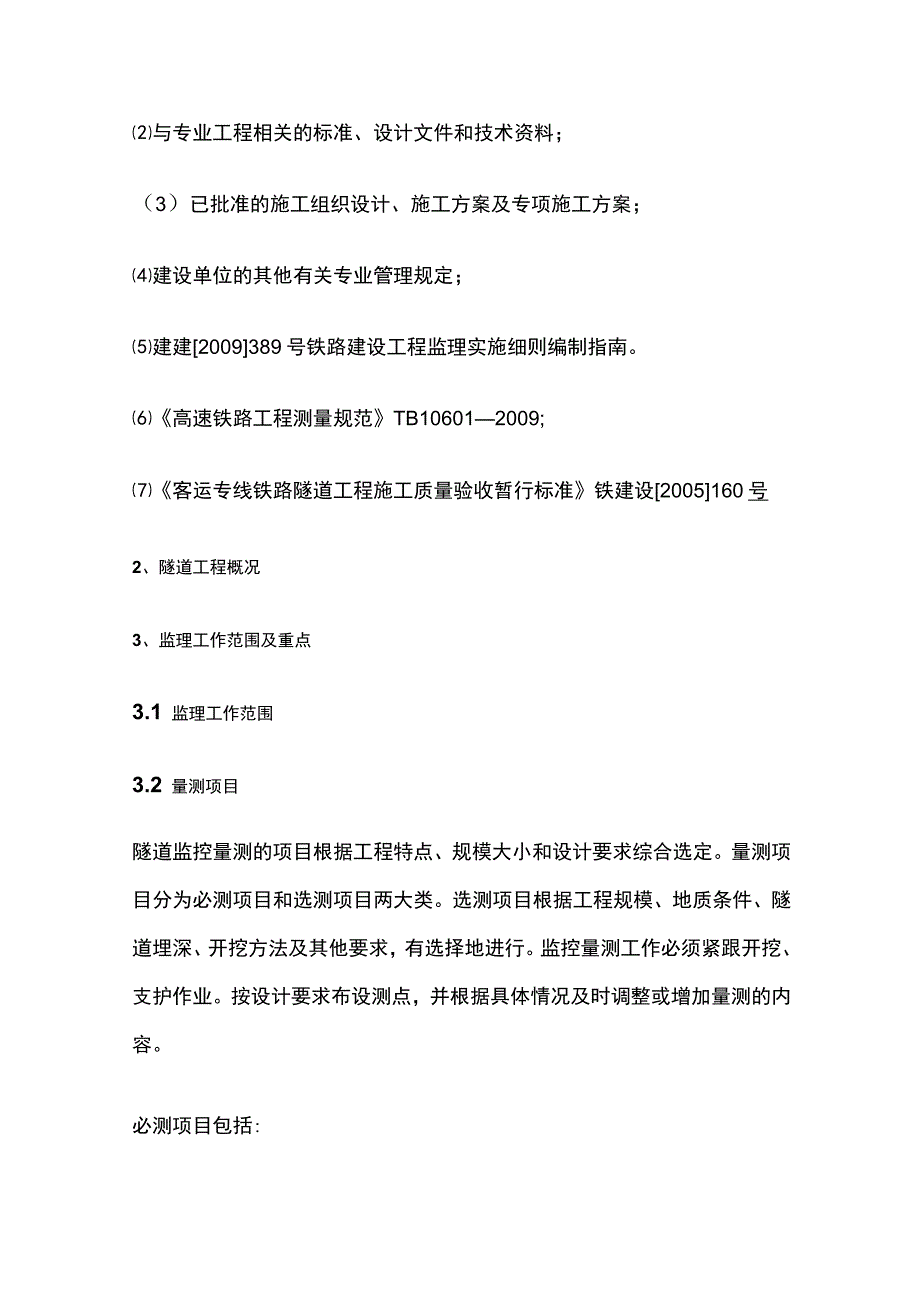

1、隧道监控量测监理实施细则目录1.编制依据12、隧道工程概况13、监理工作范围及重点13.1 监理工作范围13.2 量测项目23.3 量测方法和要求23.4 测点布置63.5 资料整理、数据分析及反馈63.6 沉降观测管理84、监理工作方法及措施9隧道监控量测监理实施细则1、编制依据已批准的监理规划；与专业工程相关的标准、设计文件和技术资料；（3）已批准的施工组织设计、施工方案及专项施工方案；建设单位的其他有关专业管理规定；建建2009389号铁路建设工程监理实施细则编制指南。高速铁路工程测量规范TB106012009;客运专线铁路隧道工程施工质量验收暂行标准铁建设2005160号2、隧道工程概

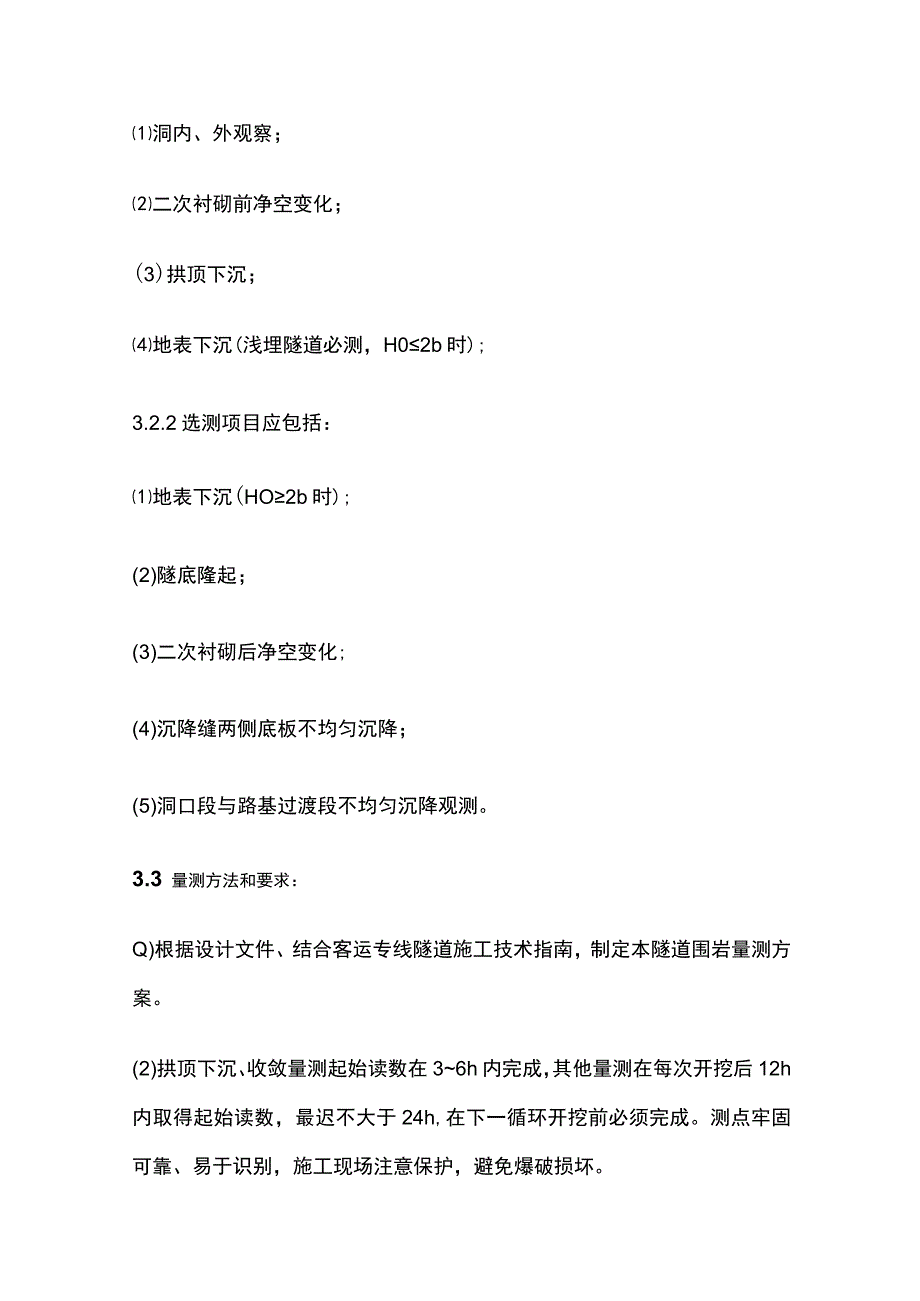

2、况3、监理工作范围及重点3.1 监理工作范围3.2 量测项目隧道监控量测的项目根据工程特点、规模大小和设计要求综合选定。量测项目分为必测项目和选测项目两大类。选测项目根据工程规模、地质条件、隧道埋深、开挖方法及其他要求，有选择地进行。监控量测工作必须紧跟开挖、支护作业。按设计要求布设测点，并根据具体情况及时调整或增加量测的内容。必测项目包括:洞内、外观察；二次衬砌前净空变化；(3)拱顶下沉；地表下沉(浅埋隧道必测，H02b时);3.2.2选测项目应包括：地表下沉(HO2b时);(2)隧底隆起；(3)二次衬砌后净空变化;(4)沉降缝两侧底板不均匀沉降；(5)洞口段与路基过渡段不均匀沉降观测。3.
3、3 量测方法和要求：Q)根据设计文件、结合客运专线隧道施工技术指南，制定本隧道围岩量测方案。(2)拱顶下沉、收敛量测起始读数在36h内完成，其他量测在每次开挖后12h内取得起始读数，最迟不大于24h,在下一循环开挖前必须完成。测点牢固可靠、易于识别，施工现场注意保护，避免爆破损坏。(3)基底处理完毕经检测符合各项指标后,在仰拱回填顶面横断面上设3个测点，纵向每IOm设一排，采用精密水准仪进行沉降观测。观测周期及观测时间根据现场实际情况确定。(4)观测结果异常时立即报设计单位拿出处理意见，情况紧急时，果断采取措施，确保施工安全。隧道浅埋地段地表下沉的量测与洞内净空变化和拱顶下沉量测在同一横断面内
4、。测试中按各项量测操作规程安装好仪器仪表，每测点测读三次，取算术平均值作为观测值；每次测试都认真做好原始数据记录，并记录开挖里程、支护施工情况以及环境温度等，保持原始记录的准确性。各项量测作业持续到变形基本稳定后23周后结束。对于膨胀性和挤压性围岩，位移长期没有减缓趋势时，适当延长量测时间。具体方法和要求见表量测项目及要求表。表1测3个每次机械13次/月13次/月观试月以或人工开测时上挖后及初项间期支护目及1-3个月后。12次/周12次/周要151次/2天1次/2天求天表1个月15天12次/天观测点布置全长度开挖及初期支护进行中。隧道周边共设三条监测基线，沿纵向每1030米设一组，如图所示，测
5、点布置位置尽可能与地面观测点相一致。方法、要求及工具岩性、结构面产状及支护裂缝观察和描述、地质罗盘。采用隧道周边位移计（或全站仪非接触观测法）量测。开挖后按图安设收敛杆件并进行编号，收敛杆件埋入土体深度不小于40cmO项目名称地质及支护状态观察洞内周边水平收敛位移量测应测项目量测项目及要求表测试时间3个月以上131次/天12次/天拱顶和隧底各设一测点，沿纵向每1030米设一组，如图所示,测点布置位置尽可能与地面观测点相致。填充面每30米设一组。各测点设固定桩，其设置在开挖或第一次喷射混凝土完成后迅速完成，采用水平仪、水准尺抄平测量。尽可能和地面相应位置点同时进行。填充面固定桩在填充混凝土完成后
6、设置。拱顶下沉及底部上鼓、仰拱填充面高程量测1次/15天续前个月表15天1个月115天观测点布置纵向沿隧道中线每1020米左右设一个混凝土桩，横向按图所示布点安设混凝土桩。横断面位置依据衬砌类型并结合实际地形选择在横向地形变化较小和不受仰坡开挖影响的部位。并在洞顶山体变形范围以外设两个水准点，供洞顶测点抄平使用。洞内沉降缝每侧布设四个以上观测点,洞口布点视过渡段的情况而定,根据沉降曲线确定道床施作时间。方法、要求采用精密水准仪，混凝土桩及水准基三等水准测量及工具点要求按“铁路测量技术规则办理，桩底应埋设于冻结线以下3050cm0沉陷抄平应按以下几个阶段进行：进洞前应将所有纵、横断面方向桩全部抄
7、平一次。开挖至量测断面20m、IOm、5m时、开挖至量测断面时、开挖超过量测断面5m、IOm20m时、至衬砌前每天测量一次。当出现沉陷值突然变大时，应酌情增加量测次数，进行监视。衬砌后，应根据沉陷情况继续量测一段时间。项目名称洞口及浅埋段、下穿高速公路段、洞顶地表沉陷量测沉降缝两侧底板不均匀沉降，洞口段与路基过渡段不均匀沉降观测。应测项目3.4 测点布置洞顶地表下沉量测断面布置见图1,洞内周边收敛量测布置见图2,拱部下沉、底部上拱、填充面下沉量测布置见图3。附图于后3.5 资料整理.数据分析及反馈在取得观测数据后,及时由专业监测人员整理分析观测数据,结合围岩、支护受力及变形情况，进行分析判断，
8、将实测值与允许值进行比较，及时绘制各种变形或应力时间关系曲线，预测变形发展趋向及围岩和隧道结构的安全状况，将结果反馈给设计、监理单位。现场量测所取得的原始数据，不可避免的会具有一定的离散性，其中包含着测量误差。所以对所测数据进行一定的数学处理。数学处理的目的是：将同一量测断面的量测数据进行分析对比、相互印证，确定量测数据的可靠性；探求围岩变形或支护系统的受力随时间变化的规律，判定围岩和初期支护系统稳定状态。回归分析是量测数据数学处理的主要方法，通过对量测数据回归分析预测最终位移值和各阶段的位移速率。3.6 沉降观测管理围岩稳定性的综合判别，应根据量测结果按以下方法进行。按变形管理等级指导施工，
9、见表2o表2变形管理等级管理等级管理位移施工状态I11U2Uo3停工，采取特殊措施后方可施工注：U为实测位移值；U。为最大允许位移值。根据位移变化速度判别净空变化速度持续大于5.0mmd时,围岩处于急剧变形状态，应加强初期支护。水平收敛(拱脚附近)速度小于02mmd,拱顶下沉速度小于0.15mmd,围岩基本达到稳定。在浅埋地段以及膨胀性和挤压性围岩等情况下，采用监控量测分析判别。根据位移时态曲线的形态来判别当围岩位移速率不断下降时(du2d2t0),围岩进入危险状态，必须立即停止掘进，加强支护。围岩稳定性判别是一项很复杂的也是非常重要的工作，必须结合具体工程情况采用上述几种判别准则进行综合评判
10、。4、监理方法及措施现场监理应重点做好以下检查工作：4.1 检查督促施工单位将监测管理及监测实施计划纳入施工生产计划中，作为一个重要的施工工序来抓，并保证监测有确定的时间和空间。由工程技术部组成专门监测小组，具体负责各项监测工作。4.2 检查施工单位制定的监测实施方案是否切实可行和相应的测点埋设保护措施是否完善。4.3 根据施工监测紧密结合施工步骤，监控每一施工步骤对周围环境、围岩、支护结构、变形的影响，据此优化施工方案。4.4 督促施工单位积极配合设计单位做好对监测工作的检查、监督和指导,及时向建设单位报告情况和问题,并提供有关切实可靠的数据记录，工程完成后，根据监测资料整理出本标段的监测分析总报告纳入竣工资料中。4.5 要求施工量测项目人员相对固定，保证数据资料的连续性。量测仪器专人使用、专业机构保养、专业机构检校。量测设备、元器件等在使用前均经过检校，合格后方可使用。4.6 要求施工测试完毕后检查仪器、仪表，做好养护、保管工作，及时进行资料整理及信息反馈。
