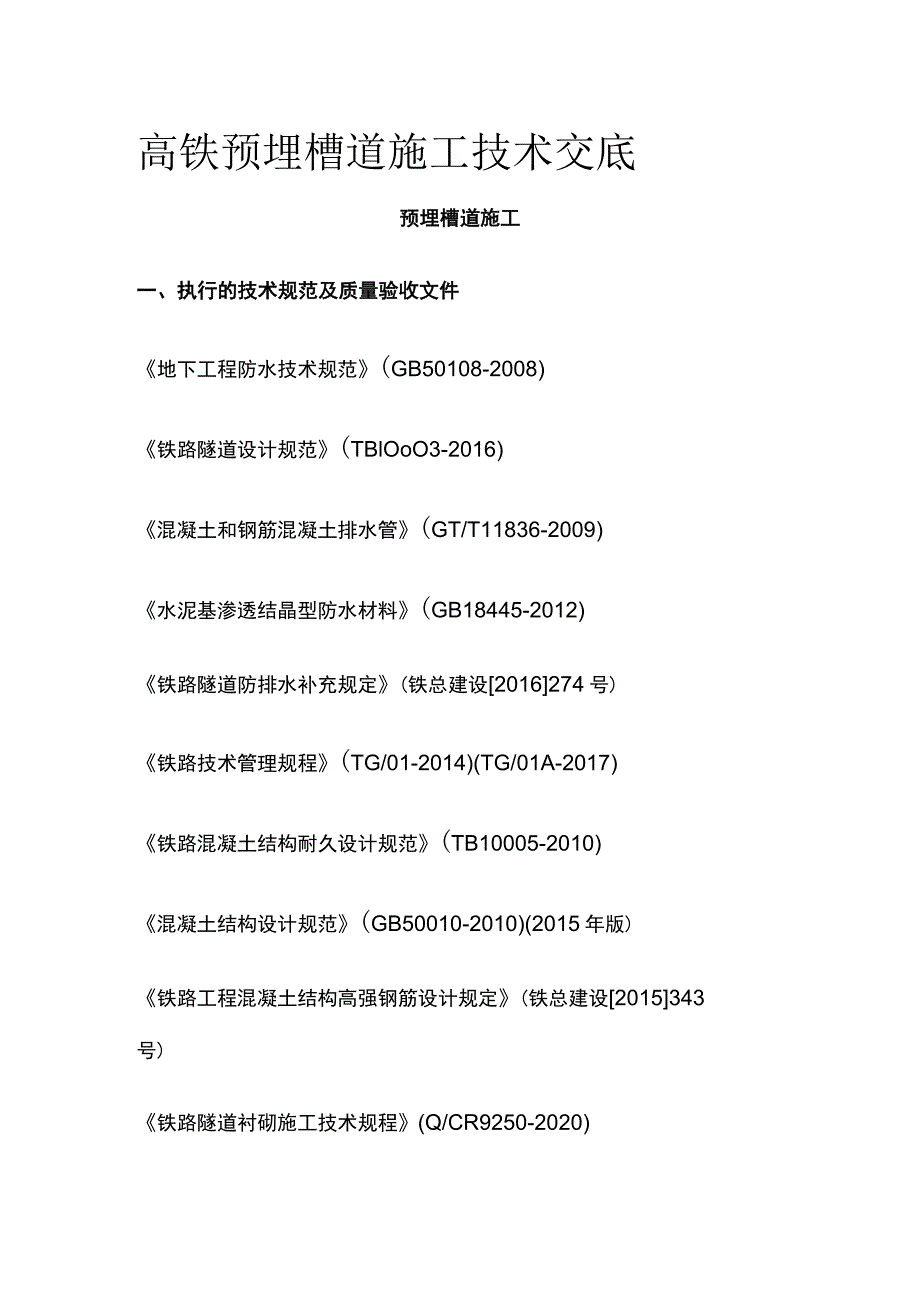

1、高铁预埋槽道施工技术交底预埋槽道施工一、执行的技术规范及质量验收文件地下工程防水技术规范(GB50108-2008)铁路隧道设计规范(TBlOoO3-2016)混凝土和钢筋混凝土排水管(GT/T11836-2009)水泥基渗透结晶型防水材料(GB18445-2012)铁路隧道防排水补充规定(铁总建设2016274号)铁路技术管理规程(TG/01-2014)(TG/01A-2017)铁路混凝土结构耐久设计规范(TB10005-2010)混凝土结构设计规范(GB50010-2010)(2015年版)铁路工程混凝土结构高强钢筋设计规定(铁总建设2015343号)铁路隧道衬砌施工技术规程(Q/CR92

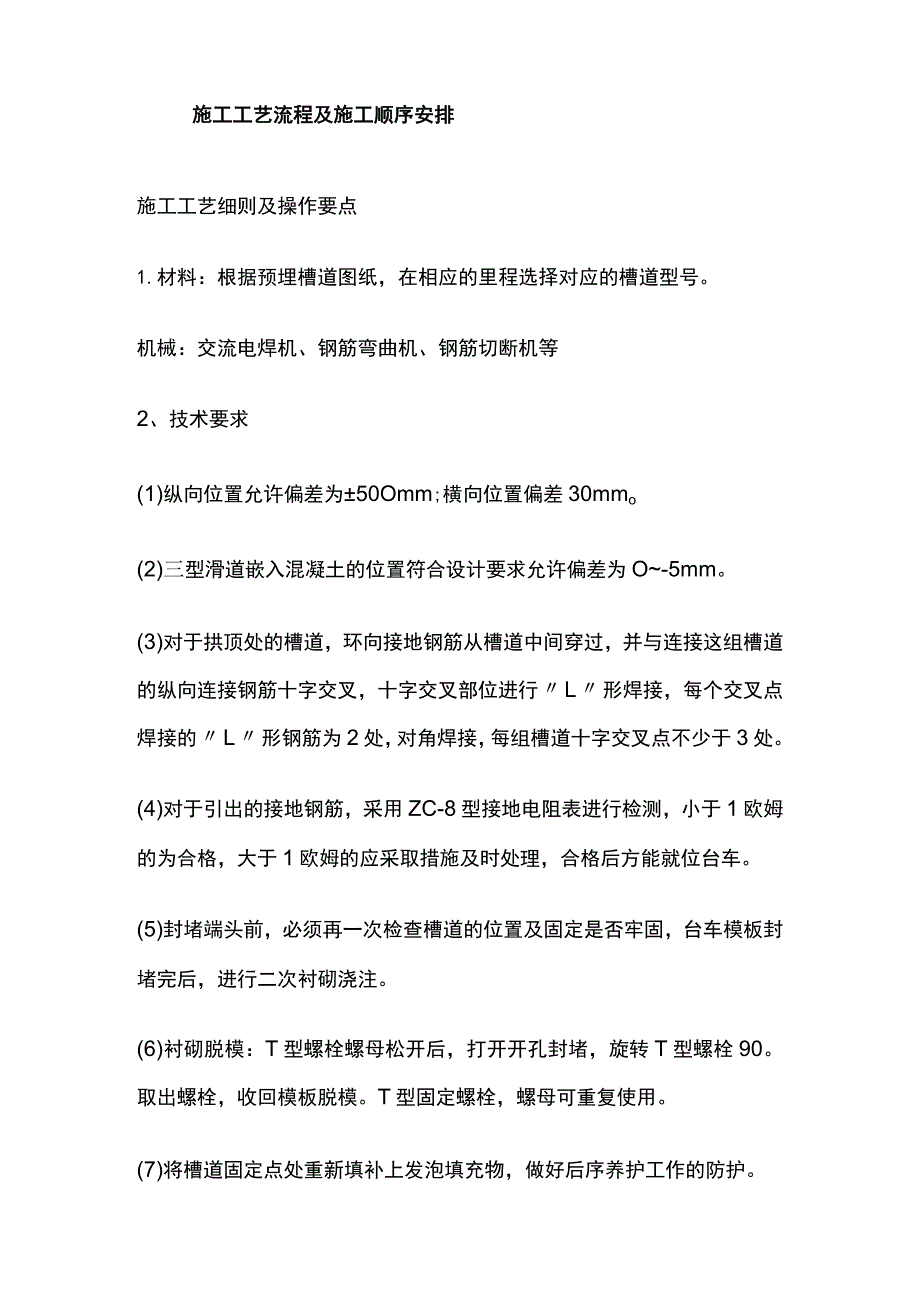

2、50-2020)施工工艺流程及施工顺序安排施工工艺细则及操作要点1.材料：根据预埋槽道图纸，在相应的里程选择对应的槽道型号。机械：交流电焊机、钢筋弯曲机、钢筋切断机等2、技术要求(1)纵向位置允许偏差为50Omm;横向位置偏差30mmo(2)三型滑道嵌入混凝土的位置符合设计要求允许偏差为O-5mm。(3)对于拱顶处的槽道，环向接地钢筋从槽道中间穿过，并与连接这组槽道的纵向连接钢筋十字交叉，十字交叉部位进行L形焊接，每个交叉点焊接的L形钢筋为2处，对角焊接，每组槽道十字交叉点不少于3处。(4)对于引出的接地钢筋，采用ZC-8型接地电阻表进行检测，小于1欧姆的为合格，大于1欧姆的应采取措施及时处理

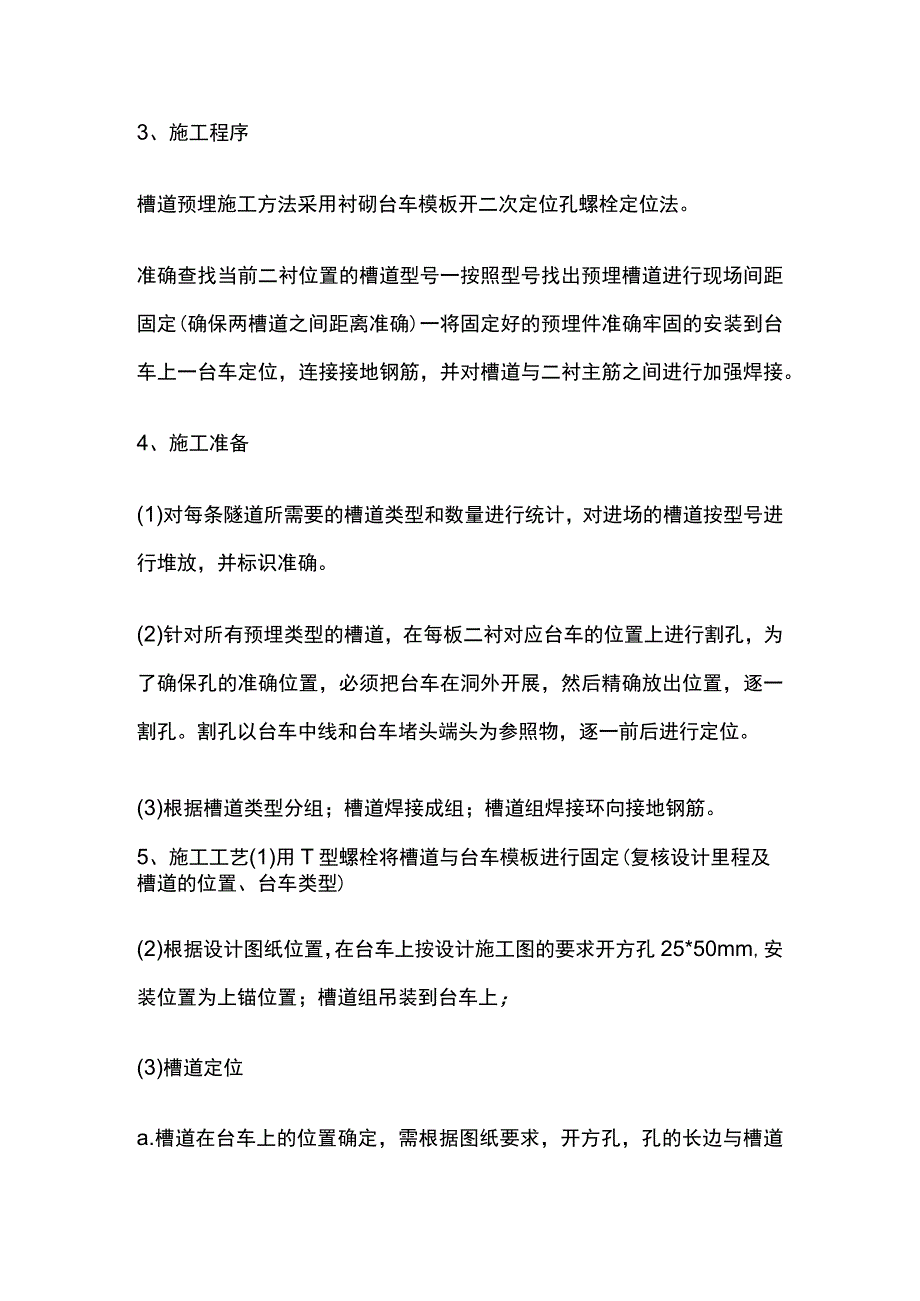

3、，合格后方能就位台车。(5)封堵端头前，必须再一次检查槽道的位置及固定是否牢固，台车模板封堵完后，进行二次衬砌浇注。(6)衬砌脱模：T型螺栓螺母松开后，打开开孔封堵，旋转T型螺栓90。取出螺栓，收回模板脱模。T型固定螺栓，螺母可重复使用。(7)将槽道固定点处重新填补上发泡填充物，做好后序养护工作的防护。3、施工程序槽道预埋施工方法采用衬砌台车模板开二次定位孔螺栓定位法。准确查找当前二衬位置的槽道型号一按照型号找出预埋槽道进行现场间距固定(确保两槽道之间距离准确)一将固定好的预埋件准确牢固的安装到台车上一台车定位，连接接地钢筋，并对槽道与二衬主筋之间进行加强焊接。4、施工准备(1)对每条隧道所需
4、要的槽道类型和数量进行统计，对进场的槽道按型号进行堆放，并标识准确。(2)针对所有预埋类型的槽道，在每板二衬对应台车的位置上进行割孔，为了确保孔的准确位置，必须把台车在洞外开展，然后精确放出位置，逐一割孔。割孔以台车中线和台车堵头端头为参照物，逐一前后进行定位。(3)根据槽道类型分组；槽道焊接成组；槽道组焊接环向接地钢筋。5、施工工艺(1)用T型螺栓将槽道与台车模板进行固定(复核设计里程及槽道的位置、台车类型)(2)根据设计图纸位置，在台车上按设计施工图的要求开方孔25*50mm,安装位置为上锚位置；槽道组吊装到台车上；(3)槽道定位a.槽道在台车上的位置确定，需根据图纸要求，开方孔，孔的长边
5、与槽道的槽方向一致，方孔的大小为长50mm,宽25mm。二衬台车预留孔洞示意图b槽道组上的环向接地钢筋长度需垂到其下方台车天窗位置，槽道组通过T形螺丝与台车连接。接触网槽道环向接地钢筋示意图C.将T型螺栓穿过钢模板上的定位长孔，放入槽道，水平旋转90oo固定时必须采用T型螺栓固定，螺栓塞穿封好的胶带和泡沫。d.将开孔封堵钢板安装在定位孔的T型螺栓上，扭紧螺母，使槽道紧贴模板，进行模板上精确的定位。e.通过定位孔将槽道固定在台车上，台车移动就位到指定位置后，油缸顶升拱顶、拱腰模板到位。必须严格控制台车的里程，台车里程错位会直接导致槽道安装错误。f.对模板上开的定位孔需要采用可靠的封堵，封堵钢板可
6、用抑钉与台车模板固定，确保局部不会出现漏浆，脱模后造成外观缺陷。g.预留其它类型的槽道未安装时，在台车模板外侧采用胶带将预留孔封严，防止浇筑过程漏浆，影响外观。四.质量标准及验收1.质量控制严格控制检验槽道在地面配组时的间距及扭曲度，严格将其控制在允许范围内。对槽道的预设位置进行多次复核，确保其准确无误；预埋槽道的加固，必须严格要求其与主筋之间焊接牢固，保证其稳定及通电量满足要求。(1)预埋槽道的锚杆与二衬钢筋冲突时，禁止切断锚杆，可以适当调整钢筋位置。(2)对于锚杆与主筋的焊接部位应涂刷荧粉漆预防锈蚀。(3)锚杆与主筋焊接时应注意防止电焊火星灼烧防水板。(4)二衬拆模后应及时凿除槽道边上残留
7、的浮浆，然后T形螺栓处用发泡填充物回填。(5)为了便于控制两根槽道之间的距离和相对位置，可以事先将一组槽道的两根槽道焊接在一起，采用整体预埋。2、质量检验接触网槽道安装应符合设计要求，距离施工缝不应小于1m,定位允许偏差应符合下表的规定。接触网槽道安装定位允许偏差序号项目允许偏差(mm)1槽道嵌人混凝土-5,02环向位置303纵向位置5004与纵向、环向平行(每米)55单独槽道倾斜36同组两槽间距10五.安全生产及环保措施1、安全措施(1)焊工必须佩戴眼罩及电焊手套;(2)槽道安装属于高空作业，必须有专人进行指挥高空作业，必须系安全带；(3)槽道加固焊接时，必须两人操作，指挥施工，防止钢筋伤人。(4)注意用电安全，高空作业应有防坠落措施，采用合格电线，并安装漏电保护装置，防止漏电，布线、接头时要做到安全保障。2、环保要求(1)施工作业现场严格控制噪音污染。(2)施工废料统一收集、清理，不得随意摆放、丢弃，杜绝其对周边环境造成污染。
