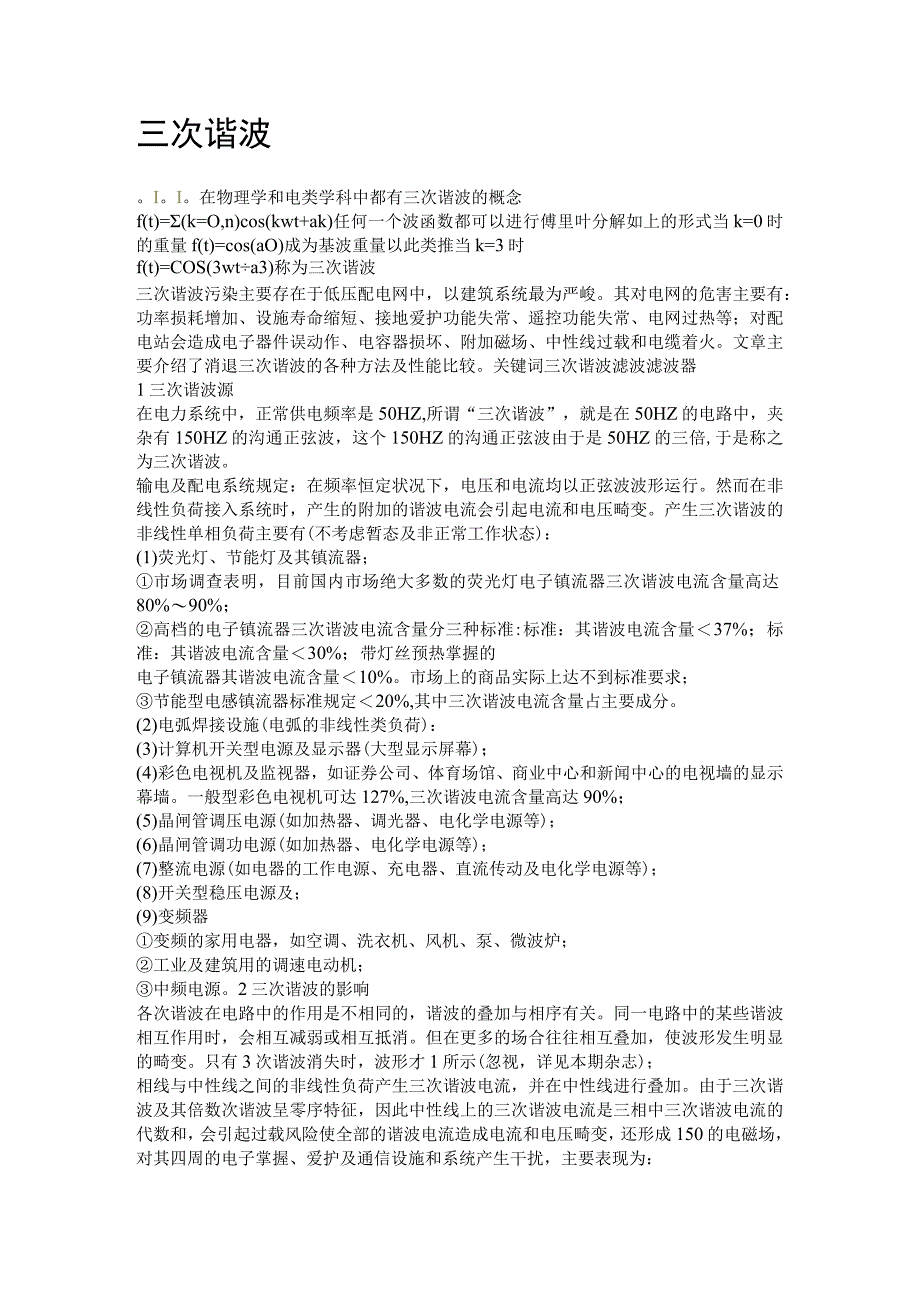

1、三次谐波。I。I。在物理学和电类学科中都有三次谐波的概念f(t)=(k=O,n)cos(kwt+ak)任何一个波函数都可以进行傅里叶分解如上的形式当k=0时的重量f(t)=cos(aO)成为基波重量以此类推当k=3时f(t)=COS(3wta3)称为三次谐波三次谐波污染主要存在于低压配电网中，以建筑系统最为严峻。其对电网的危害主要有：功率损耗增加、设施寿命缩短、接地爱护功能失常、遥控功能失常、电网过热等；对配电站会造成电子器件误动作、电容器损坏、附加磁场、中性线过载和电缆着火。文章主要介绍了消退三次谐波的各种方法及性能比较。关键词三次谐波滤波滤波器1三次谐波源在电力系统中，正常供电频率是50H
2、Z,所谓“三次谐波”，就是在50HZ的电路中，夹杂有150HZ的沟通正弦波，这个150HZ的沟通正弦波由于是50HZ的三倍,于是称之为三次谐波。输电及配电系统规定：在频率恒定状况下，电压和电流均以正弦波波形运行。然而在非线性负荷接入系统时，产生的附加的谐波电流会引起电流和电压畸变。产生三次谐波的非线性单相负荷主要有(不考虑暂态及非正常工作状态)：(1)荧光灯、节能灯及其镇流器；市场调查表明，目前国内市场绝大多数的荧光灯电子镇流器三次谐波电流含量高达80%90%；高档的电子镇流器三次谐波电流含量分三种标准:标准：其谐波电流含量37%；标准：其谐波电流含量30%；带灯丝预热掌握的电子镇流器其谐波电
3、流含量10%。市场上的商品实际上达不到标准要求；节能型电感镇流器标准规定20%,其中三次谐波电流含量占主要成分。(2)电弧焊接设施(电弧的非线性类负荷)：(3)计算机开关型电源及显示器(大型显示屏幕)；(4)彩色电视机及监视器，如证券公司、体育场馆、商业中心和新闻中心的电视墙的显示幕墙。一般型彩色电视机可达127%,三次谐波电流含量高达90%；(5)晶闸管调压电源(如加热器、调光器、电化学电源等)；(6)晶闸管调功电源(如加热器、电化学电源等)；(7)整流电源(如电器的工作电源、充电器、直流传动及电化学电源等)；(8)开关型稳压电源及；(9)变频器变频的家用电器，如空调、洗衣机、风机、泵、微波

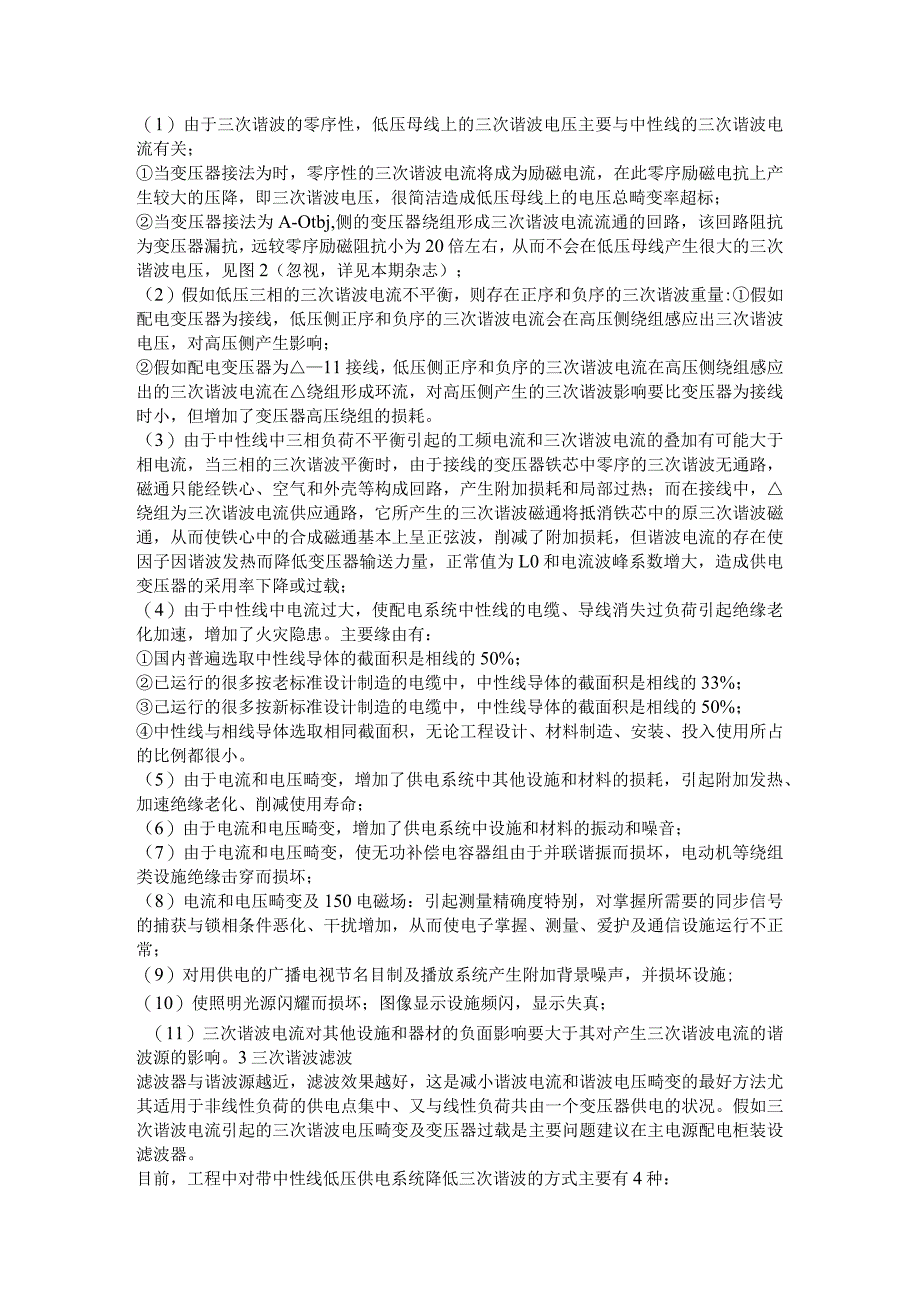

4、炉；工业及建筑用的调速电动机；中频电源。2三次谐波的影响各次谐波在电路中的作用是不相同的，谐波的叠加与相序有关。同一电路中的某些谐波相互作用时，会相互减弱或相互抵消。但在更多的场合往往相互叠加，使波形发生明显的畸变。只有3次谐波消失时，波形才1所示(忽视，详见本期杂志)；相线与中性线之间的非线性负荷产生三次谐波电流，并在中性线进行叠加。由于三次谐波及其倍数次谐波呈零序特征，因此中性线上的三次谐波电流是三相中三次谐波电流的代数和，会引起过载风险使全部的谐波电流造成电流和电压畸变，还形成150的电磁场，对其四周的电子掌握、爱护及通信设施和系统产生干扰，主要表现为：（1）由于三次谐波的零序性，低压母
5、线上的三次谐波电压主要与中性线的三次谐波电流有关；当变压器接法为时，零序性的三次谐波电流将成为励磁电流，在此零序励磁电抗上产生较大的压降，即三次谐波电压，很简洁造成低压母线上的电压总畸变率超标；当变压器接法为A-Otbj,侧的变压器绕组形成三次谐波电流流通的回路，该回路阻抗为变压器漏抗，远较零序励磁阻抗小为20倍左右，从而不会在低压母线产生很大的三次谐波电压，见图2（忽视，详见本期杂志）；（2）假如低压三相的三次谐波电流不平衡，则存在正序和负序的三次谐波重量:假如配电变压器为接线，低压侧正序和负序的三次谐波电流会在高压侧绕组感应出三次谐波电压，对高压侧产生影响；假如配电变压器为11接线，低压侧
6、正序和负序的三次谐波电流在高压侧绕组感应出的三次谐波电流在绕组形成环流，对高压侧产生的三次谐波影响要比变压器为接线时小，但增加了变压器高压绕组的损耗。（3）由于中性线中三相负荷不平衡引起的工频电流和三次谐波电流的叠加有可能大于相电流，当三相的三次谐波平衡时，由于接线的变压器铁芯中零序的三次谐波无通路，磁通只能经铁心、空气和外壳等构成回路，产生附加损耗和局部过热；而在接线中，绕组为三次谐波电流供应通路，它所产生的三次谐波磁通将抵消铁芯中的原三次谐波磁通，从而使铁心中的合成磁通基本上呈正弦波，削减了附加损耗，但谐波电流的存在使因子因谐波发热而降低变压器输送力量，正常值为L0和电流波峰系数增大，造成
7、供电变压器的采用率下降或过载；（4）由于中性线中电流过大，使配电系统中性线的电缆、导线消失过负荷引起绝缘老化加速，增加了火灾隐患。主要缘由有：国内普遍选取中性线导体的截面积是相线的50%；已运行的很多按老标准设计制造的电缆中，中性线导体的截面积是相线的33%；己运行的很多按新标准设计制造的电缆中，中性线导体的截面积是相线的50%；中性线与相线导体选取相同截面积，无论工程设计、材料制造、安装、投入使用所占的比例都很小。（5）由于电流和电压畸变，增加了供电系统中其他设施和材料的损耗，引起附加发热、加速绝缘老化、削减使用寿命；（6）由于电流和电压畸变，增加了供电系统中设施和材料的振动和噪音；（7）由
8、于电流和电压畸变，使无功补偿电容器组由于并联谐振而损坏，电动机等绕组类设施绝缘击穿而损坏；（8）电流和电压畸变及150电磁场：引起测量精确度特别，对掌握所需要的同步信号的捕获与锁相条件恶化、干扰增加，从而使电子掌握、测量、爱护及通信设施运行不正常；（9）对用供电的广播电视节名目制及播放系统产生附加背景噪声，并损坏设施;（10）使照明光源闪耀而损坏；图像显示设施频闪，显示失真；（11）三次谐波电流对其他设施和器材的负面影响要大于其对产生三次谐波电流的谐波源的影响。3三次谐波滤波滤波器与谐波源越近，滤波效果越好，这是减小谐波电流和谐波电压畸变的最好方法尤其适用于非线性负荷的供电点集中、又与线性负荷

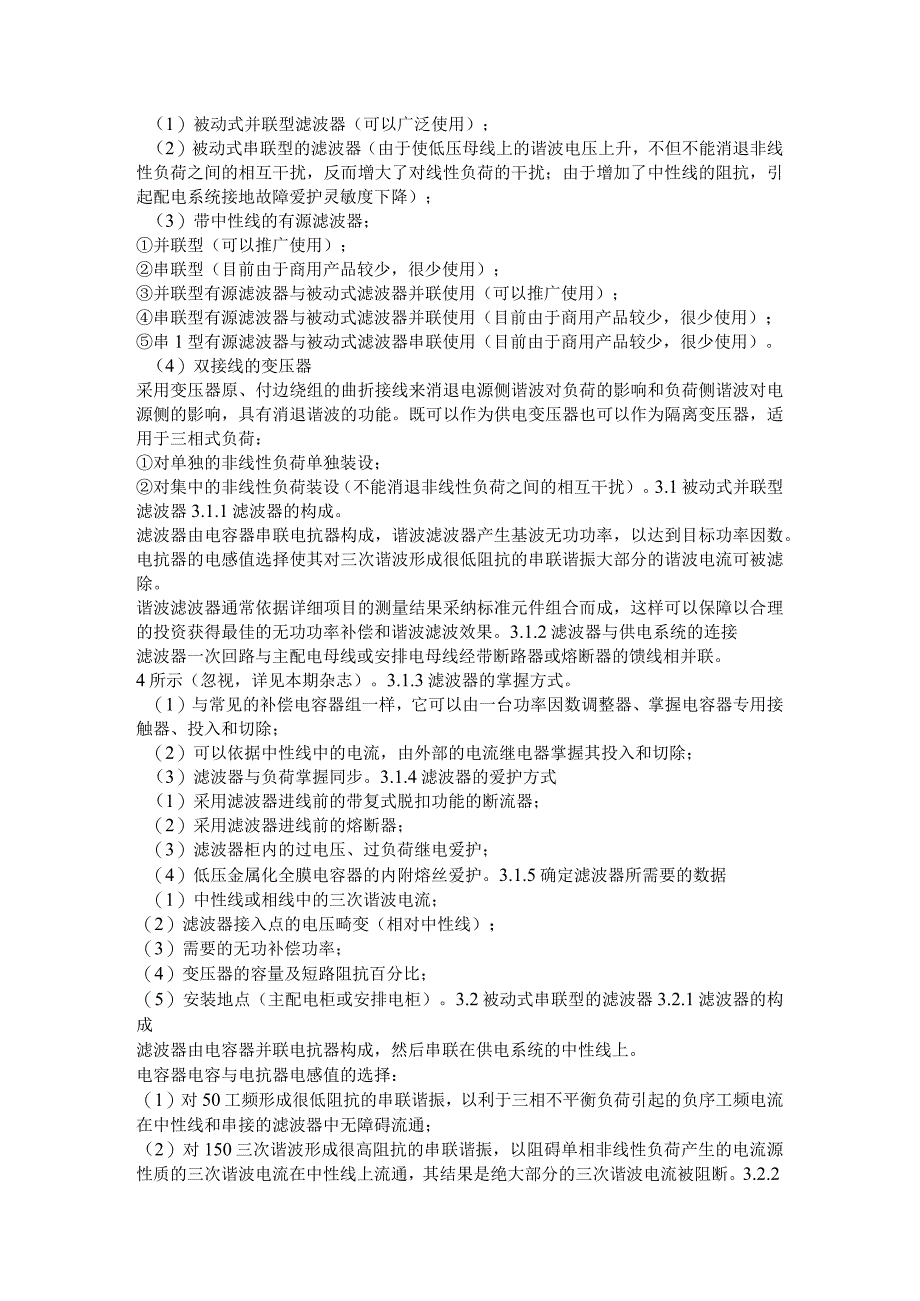

9、共由一个变压器供电的状况。假如三次谐波电流引起的三次谐波电压畸变及变压器过载是主要问题建议在主电源配电柜装设滤波器。目前，工程中对带中性线低压供电系统降低三次谐波的方式主要有4种：（1）被动式并联型滤波器（可以广泛使用）；（2）被动式串联型的滤波器（由于使低压母线上的谐波电压上升，不但不能消退非线性负荷之间的相互干扰，反而增大了对线性负荷的干扰；由于增加了中性线的阻抗，引起配电系统接地故障爱护灵敏度下降）；（3）带中性线的有源滤波器；并联型（可以推广使用）；串联型（目前由于商用产品较少，很少使用）；并联型有源滤波器与被动式滤波器并联使用（可以推广使用）；串联型有源滤波器与被动式滤波器并联使用（
10、目前由于商用产品较少，很少使用）；串1型有源滤波器与被动式滤波器串联使用（目前由于商用产品较少，很少使用）。（4）双接线的变压器采用变压器原、付边绕组的曲折接线来消退电源侧谐波对负荷的影响和负荷侧谐波对电源侧的影响，具有消退谐波的功能。既可以作为供电变压器也可以作为隔离变压器，适用于三相式负荷：对单独的非线性负荷单独装设；对集中的非线性负荷装设（不能消退非线性负荷之间的相互干扰）。3.1被动式并联型滤波器3.1.1滤波器的构成。滤波器由电容器串联电抗器构成，谐波滤波器产生基波无功功率，以达到目标功率因数。电抗器的电感值选择使其对三次谐波形成很低阻抗的串联谐振大部分的谐波电流可被滤除。谐波滤波器
11、通常依据详细项目的测量结果采纳标准元件组合而成，这样可以保障以合理的投资获得最佳的无功功率补偿和谐波滤波效果。3.1.2滤波器与供电系统的连接滤波器一次回路与主配电母线或安排电母线经带断路器或熔断器的馈线相并联。4所示（忽视，详见本期杂志）。3.1.3滤波器的掌握方式。（1）与常见的补偿电容器组一样，它可以由一台功率因数调整器、掌握电容器专用接触器、投入和切除；（2）可以依据中性线中的电流，由外部的电流继电器掌握其投入和切除；（3）滤波器与负荷掌握同步。3.1.4滤波器的爱护方式（1）采用滤波器进线前的带复式脱扣功能的断流器；（2）采用滤波器进线前的熔断器；（3）滤波器柜内的过电压、过负荷继电
12、爱护；（4）低压金属化全膜电容器的内附熔丝爱护。3.1.5确定滤波器所需要的数据（1）中性线或相线中的三次谐波电流；（2）滤波器接入点的电压畸变（相对中性线）；（3）需要的无功补偿功率；（4）变压器的容量及短路阻抗百分比；（5）安装地点（主配电柜或安排电柜）。3.2被动式串联型的滤波器3.2.1滤波器的构成滤波器由电容器并联电抗器构成，然后串联在供电系统的中性线上。电容器电容与电抗器电感值的选择：（1）对50工频形成很低阻抗的串联谐振，以利于三相不平衡负荷引起的负序工频电流在中性线和串接的滤波器中无障碍流通；（2）对150三次谐波形成很高阻抗的串联谐振，以阻碍单相非线性负荷产生的电流源性质的三
13、次谐波电流在中性线上流通，其结果是绝大部分的三次谐波电流被阻断。3.2.2滤波器与供电系统的连接滤波器一次回路与配电系统的中性线相串连。3.2.3滤波器的掌握方式通过旁路开关和旁路接触器手动投入或切除。3.2.4滤波器的爱护方式采用综合的检测与爱护通过旁路开关以实现下列要求：（1）防止不平衡工频电流在滤波器两端引起的过电压；（2）防止三次谐波电流过载；（3）供电系统内部故障；（4）滤波器故障。3.2.5确定滤波器所需要的数据（1）中性线或相线中的三次谐波电流；（2）中性线中的最大工频电流；（3）变压器的容量及短路阻抗百分比；（4）配电系统的接线方式；（5）安装位置的环境要求。3.3三相四线式的
14、并联型有源滤波器。并联型有源滤波器实质上是一个受控的快速反应的谐波电流源，与非线性负荷并联，自动检测非线性负荷产生的谐波电流及滤波器与系统连接点的电压畸变。经产生的掌握信号掌握高速开关器件，既将储能的直流电容器上的直流电压转换成一系列的方波?再经过输出电抗器输出与负荷产生的谐波电流大小相等、相位相反的谐波电流，起到补偿谐波的作用，同时又掌握直流电容器上的充电电压。其结果是系统只向负荷供应基波电流。每一种并联型有源滤波器均有三相三线和三相四线可供选择，带中性线的设施必需使用三相四线式，且用户应留意中性线上的电流是1倍、2倍还是3倍的相线电流。4.目前适用的三次谐波滤波方式的对比4.1被动式并联型
15、三次滤波器4.L1特点（1）可以补偿无功功率（功率因数），同时可以滤波；（2）可以降低谐波电流和谐波电压，削减非线性负荷之间及与线性负荷之间的相互干扰，降低对上级电网的影响；（3）只需考虑无功功率和谐波滤波，不受滤波器外部供电系统故障及其他不确定因素的影响，系统接线简洁，运行平安牢靠；（4）可以对单个非线性负荷、集中非线性负荷、变压器总供电系统进行补偿，安装位置敏捷多样；（5）掌握方式敏捷多样，投切不影响供电系统的平安性；（6）滤波器元件的运行参数范围明确，内部故障爱护方式成熟、牢靠、简洁，不影响供电系统正常运行；（7）可以和其他被动式滤波器和有源型滤波器协作使用。4.1.2适用范围带中性线的低压供电系统的三次谐波滤波和功率因数补偿4.2被动式串联型三次滤波器4.2.1特点（1）可以对谐波电流进行滤波；（2）可以降低谐波电流，降低对上级电网的影响理。论分析和现场测试均证明串联型滤波器增大了低压母线上的谐波电压，因此增大了非线性负荷之间及与线性负荷之间的相互干扰。同时由于谐波电流的阻断和谐波电压的上升，对于绝大多数产生三次谐波电流的谐波电流源性质的非线性负荷，会影响其正常工作；（3）不但要考虑谐波、滤波，还要考虑中性线上的不平衡工频电流受滤波器外部供电系统故障及其他不确定因素的影响，由于增加了中性线的阻抗?引起配电系统接
