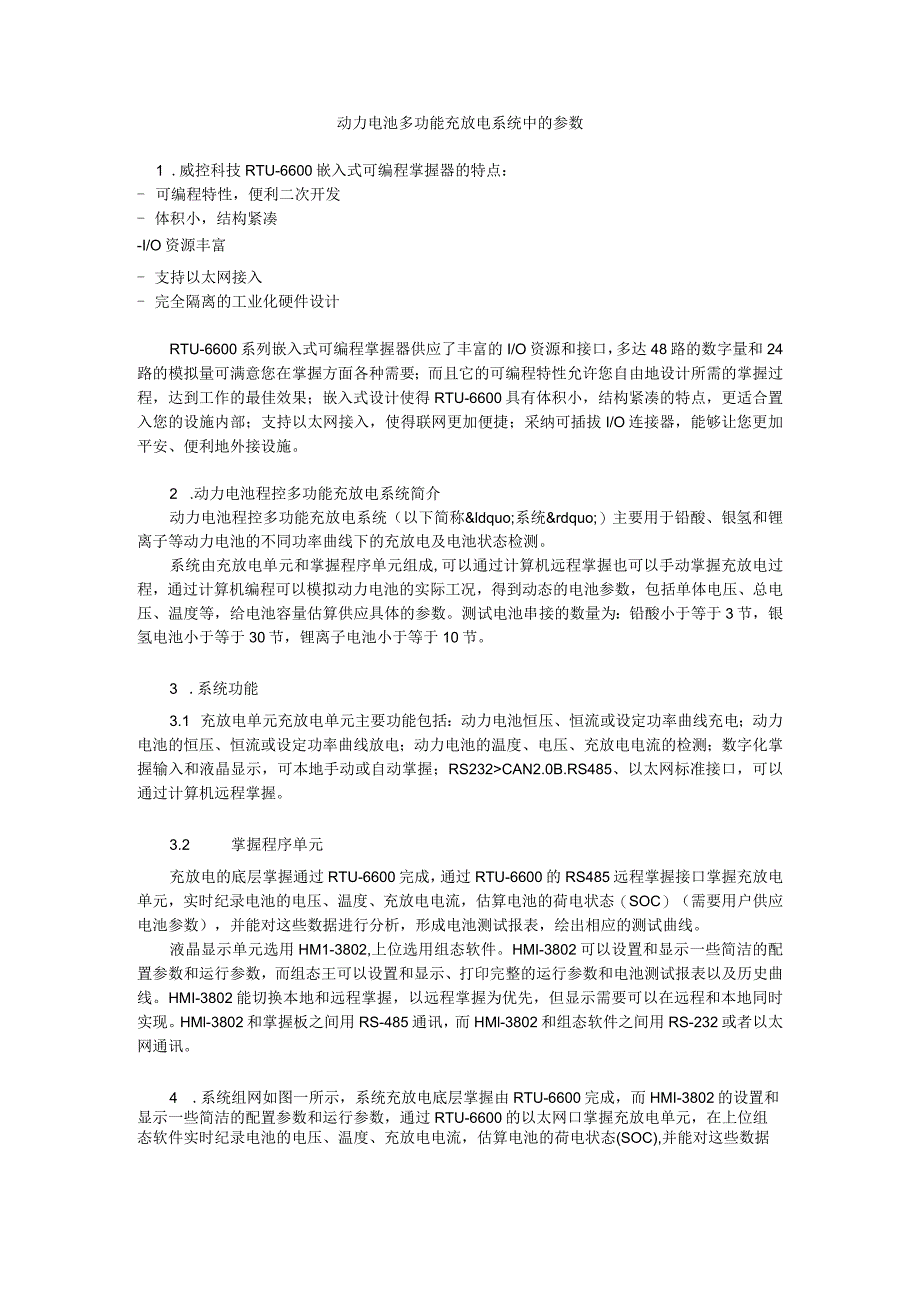

动力电池多功能充放电系统中的参数.docx_第1页
第1页 / 共2页

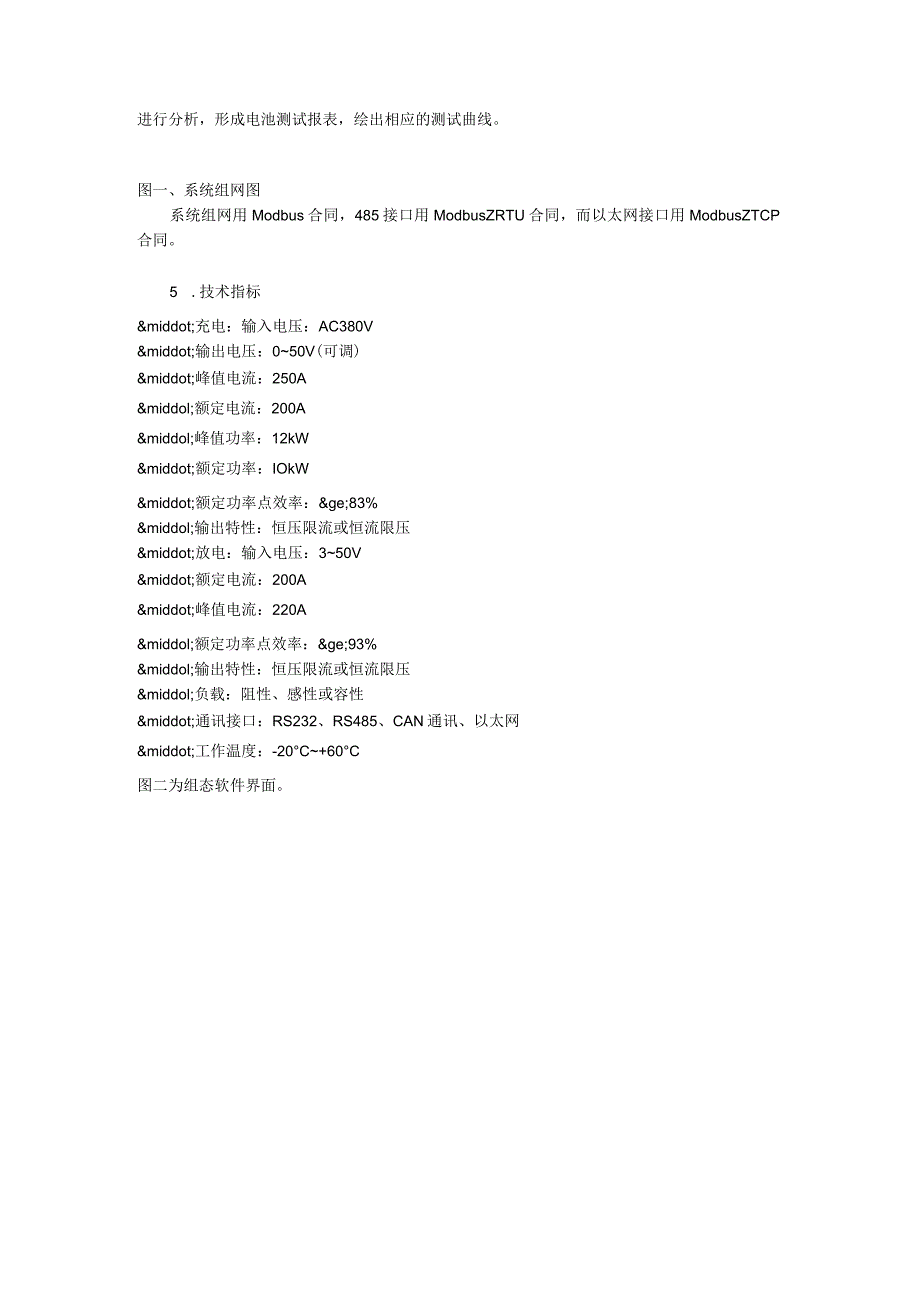

动力电池多功能充放电系统中的参数.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《动力电池多功能充放电系统中的参数.docx》由会员分享,可在线阅读,更多相关《动力电池多功能充放电系统中的参数.docx(2页珍藏版)》请在第壹文秘上搜索。

1、动力电池多功能充放电系统中的参数1 .威控科技RTU-6600嵌入式可编程掌握器的特点:- 可编程特性,便利二次开发- 体积小,结构紧凑-I/O资源丰富- 支持以太网接入- 完全隔离的工业化硬件设计RTU-6600系列嵌入式可编程掌握器供应了丰富的I/O资源和接口,多达48路的数字量和24路的模拟量可满意您在掌握方面各种需要;而且它的可编程特性允许您自由地设计所需的掌握过程,达到工作的最佳效果;嵌入式设计使得RTU-6600具有体积小,结构紧凑的特点,更适合置入您的设施内部;支持以太网接入,使得联网更加便捷;采纳可插拔I/O连接器,能够让您更加平安、便利地外接设施。2 .动力电池程控多功能充放

2、电系统简介动力电池程控多功能充放电系统(以下简称“系统”)主要用于铅酸、银氢和锂离子等动力电池的不同功率曲线下的充放电及电池状态检测。系统由充放电单元和掌握程序单元组成,可以通过计算机远程掌握也可以手动掌握充放电过程,通过计算机编程可以模拟动力电池的实际工况,得到动态的电池参数,包括单体电压、总电压、温度等,给电池容量估算供应具体的参数。测试电池串接的数量为:铅酸小于等于3节,银氢电池小于等于30节,锂离子电池小于等于10节。3 .系统功能3.1 充放电单元充放电单元主要功能包括:动力电池恒压、恒流或设定功率曲线充电;动力电池的恒压、恒流或设定功率曲线放电;动力电池的温

3、度、电压、充放电电流的检测;数字化掌握输入和液晶显示,可本地手动或自动掌握;RS232CAN2.0B.RS485、以太网标准接口,可以通过计算机远程掌握。3.2 掌握程序单元充放电的底层掌握通过RTU-6600完成,通过RTU-6600的RS485远程掌握接口掌握充放电单元,实时纪录电池的电压、温度、充放电电流,估算电池的荷电状态(SOC)(需要用户供应电池参数),并能对这些数据进行分析,形成电池测试报表,绘出相应的测试曲线。液晶显示单元选用HM1-3802,上位选用组态软件。HMI-3802可以设置和显示一些简洁的配置参数和运行参数,而组态王可以设置和显示、打印完整的运行参数和电池测试报表以

4、及历史曲线。HMI-3802能切换本地和远程掌握,以远程掌握为优先,但显示需要可以在远程和本地同时实现。HMl-3802和掌握板之间用RS-485通讯,而HMl-3802和组态软件之间用RS-232或者以太网通讯。4 .系统组网如图一所示,系统充放电底层掌握由RTU-6600完成,而HMI-3802的设置和显示一些简洁的配置参数和运行参数,通过RTU-6600的以太网口掌握充放电单元,在上位组态软件实时纪录电池的电压、温度、充放电电流,估算电池的荷电状态(SOC),并能对这些数据进行分析,形成电池测试报表,绘出相应的测试曲线。图一、系统组网图系统组网用Modbus合同,485接口用Modbus

5、ZRTU合同,而以太网接口用ModbusZTCP合同。5 .技术指标·充电:输入电压:AC380V·输出电压:050V(可调)·峰值电流:250A&middol;额定电流:200A&middol;峰值功率:12kW·额定功率:IOkW·额定功率点效率:≥83%&middol;输出特性:恒压限流或恒流限压·放电:输入电压:350V·额定电流:200A·峰值电流:220A&middol;额定功率点效率:≥93%&middol;输出特性:恒压限流或恒流限压&middol;负载:阻性、感性或容性·通讯接口:RS232、RS485、CAN通讯、以太网·工作温度:-20C+60C图二为组态软件界面。
