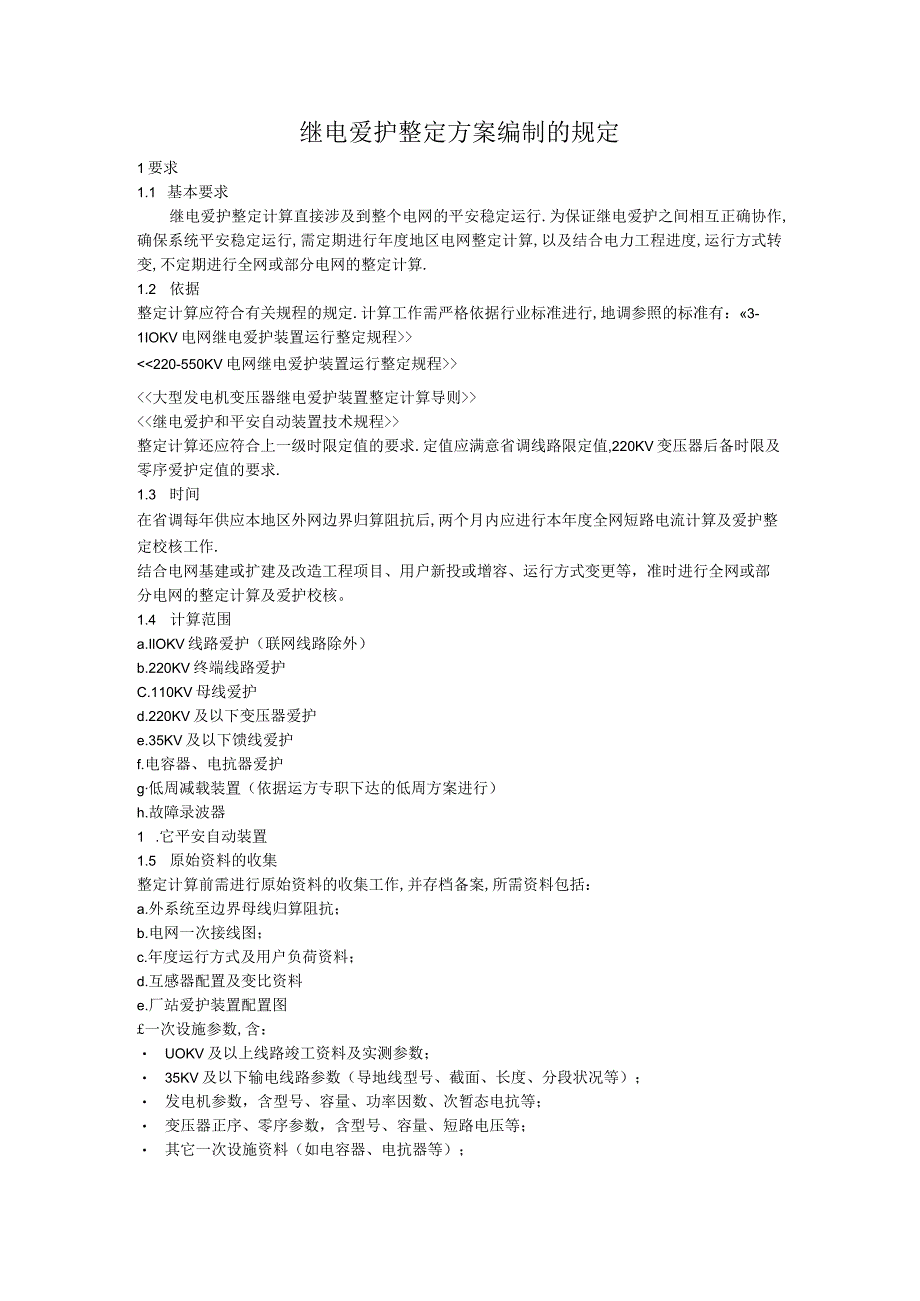

1、继电爱护整定方案编制的规定1要求1.1 基本要求继电爱护整定计算直接涉及到整个电网的平安稳定运行.为保证继电爱护之间相互正确协作,确保系统平安稳定运行,需定期进行年度地区电网整定计算,以及结合电力工程进度,运行方式转变,不定期进行全网或部分电网的整定计算.1.2 依据整定计算应符合有关规程的规定.计算工作需严格依据行业标准进行,地调参照的标准有：3-1IOKV电网继电爱护装置运行整定规程整定计算还应符合上一级时限定值的要求.定值应满意省调线路限定值,220KV变压器后备时限及零序爱护定值的要求.1.3 时间在省调每年供应本地区外网边界归算阻抗后,两个月内应进行本年度全网短路电流计算及爱护整定校
2、核工作.结合电网基建或扩建及改造工程项目、用户新投或增容、运行方式变更等，准时进行全网或部分电网的整定计算及爱护校核。1.4 计算范围a.IlOKV线路爱护（联网线路除外）b.220KV终端线路爱护C.110KV母线爱护d.220KV及以下变压器爱护e.35KV及以下馈线爱护f.电容器、电抗器爱护g低周减载装置（依据运方专职下达的低周方案进行）h.故障录波器1 .它平安自动装置1.5 原始资料的收集整定计算前需进行原始资料的收集工作,并存档备案,所需资料包括：a.外系统至边界母线归算阻抗；b.电网一次接线图；c.年度运行方式及用户负荷资料；d.互感器配置及变比资料e.厂站爱护装置配置图一次设施

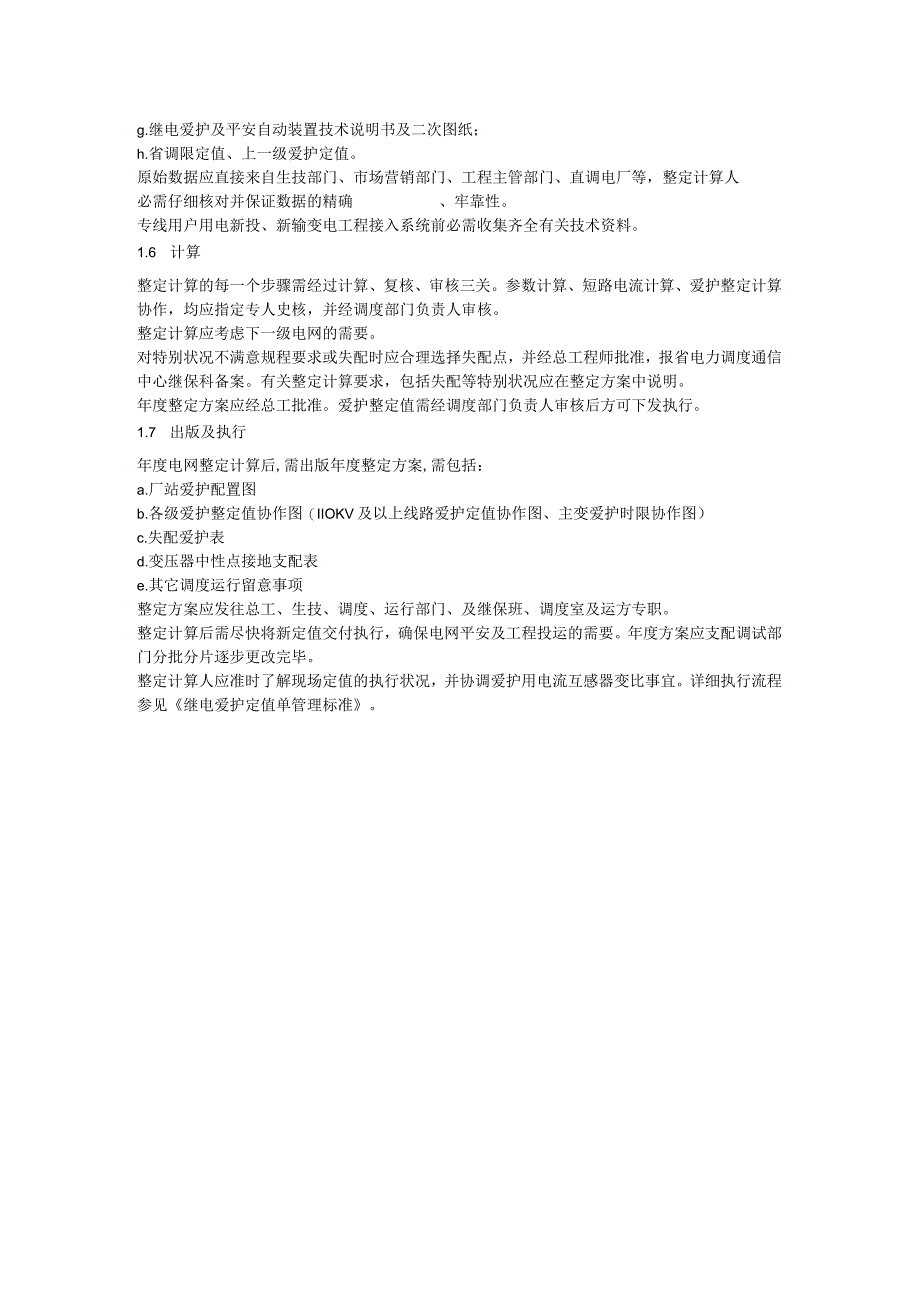

3、参数,含： UOKV及以上线路竣工资料及实测参数； 35KV及以下输电线路参数（导地线型号、截面、长度、分段状况等）； 发电机参数，含型号、容量、功率因数、次暂态电抗等； 变压器正序、零序参数，含型号、容量、短路电压等； 其它一次设施资料（如电容器、电抗器等）；g.继电爱护及平安自动装置技术说明书及二次图纸；h.省调限定值、上一级爱护定值。原始数据应直接来自生技部门、市场营销部门、工程主管部门、直调电厂等，整定计算人必需仔细核对并保证数据的精确、牢靠性。专线用户用电新投、新输变电工程接入系统前必需收集齐全有关技术资料。1.6 计算整定计算的每一个步骤需经过计算、复核、审核三关。参数计算、短路电
4、流计算、爱护整定计算协作，均应指定专人史核，并经调度部门负责人审核。整定计算应考虑下一级电网的需要。对特别状况不满意规程要求或失配时应合理选择失配点，并经总工程师批准，报省电力调度通信中心继保科备案。有关整定计算要求，包括失配等特别状况应在整定方案中说明。年度整定方案应经总工批准。爱护整定值需经调度部门负责人审核后方可下发执行。1.7 出版及执行年度电网整定计算后,需出版年度整定方案,需包括：a.厂站爱护配置图b.各级爱护整定值协作图（IIOKV及以上线路爱护定值协作图、主变爱护时限协作图）c.失配爱护表d.变压器中性点接地支配表e.其它调度运行留意事项整定方案应发往总工、生技、调度、运行部门、及继保班、调度室及运方专职。整定计算后需尽快将新定值交付执行，确保电网平安及工程投运的需要。年度方案应支配调试部门分批分片逐步更改完毕。整定计算人应准时了解现场定值的执行状况，并协调爱护用电流互感器变比事宜。详细执行流程参见继电爱护定值单管理标准。
