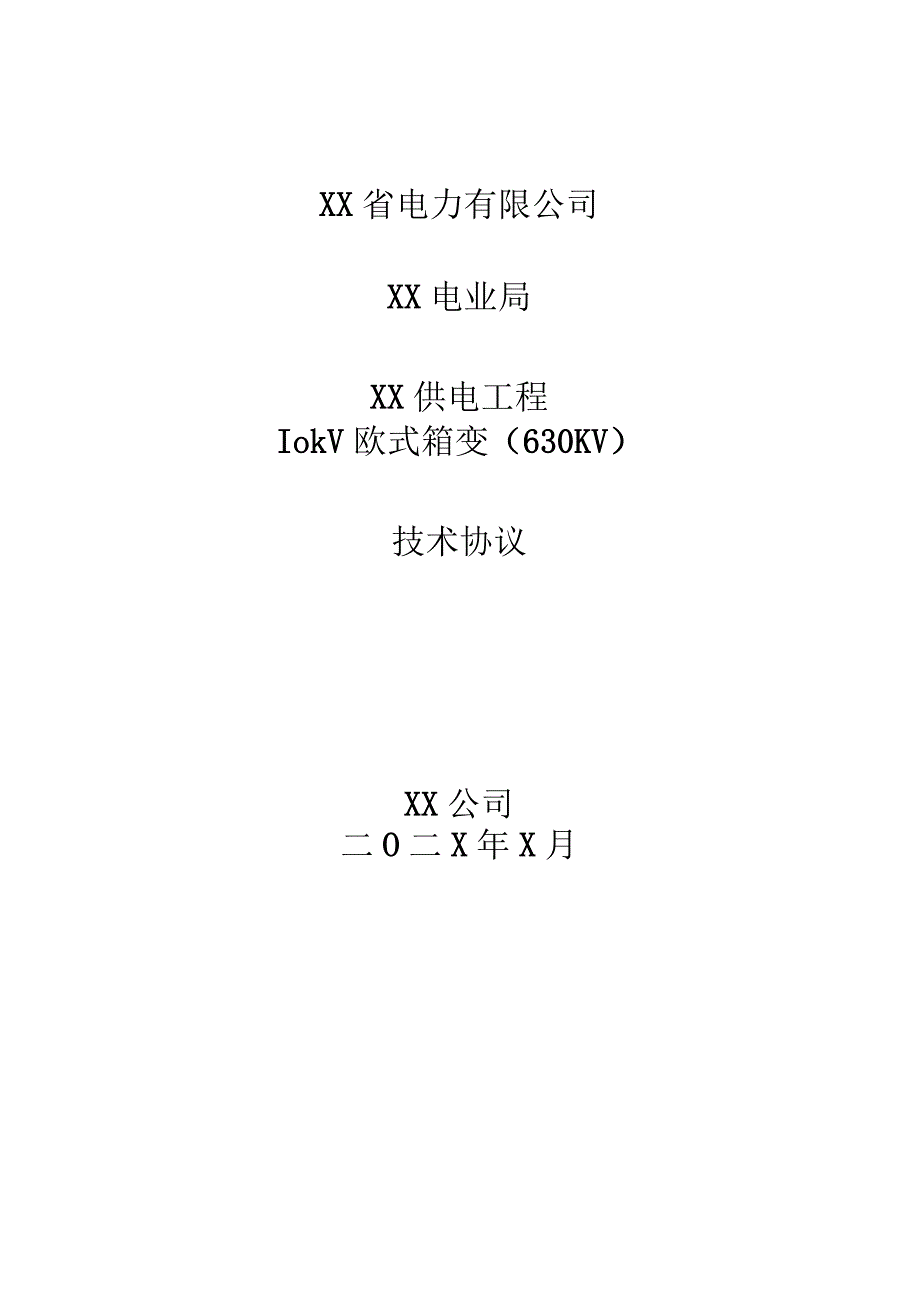

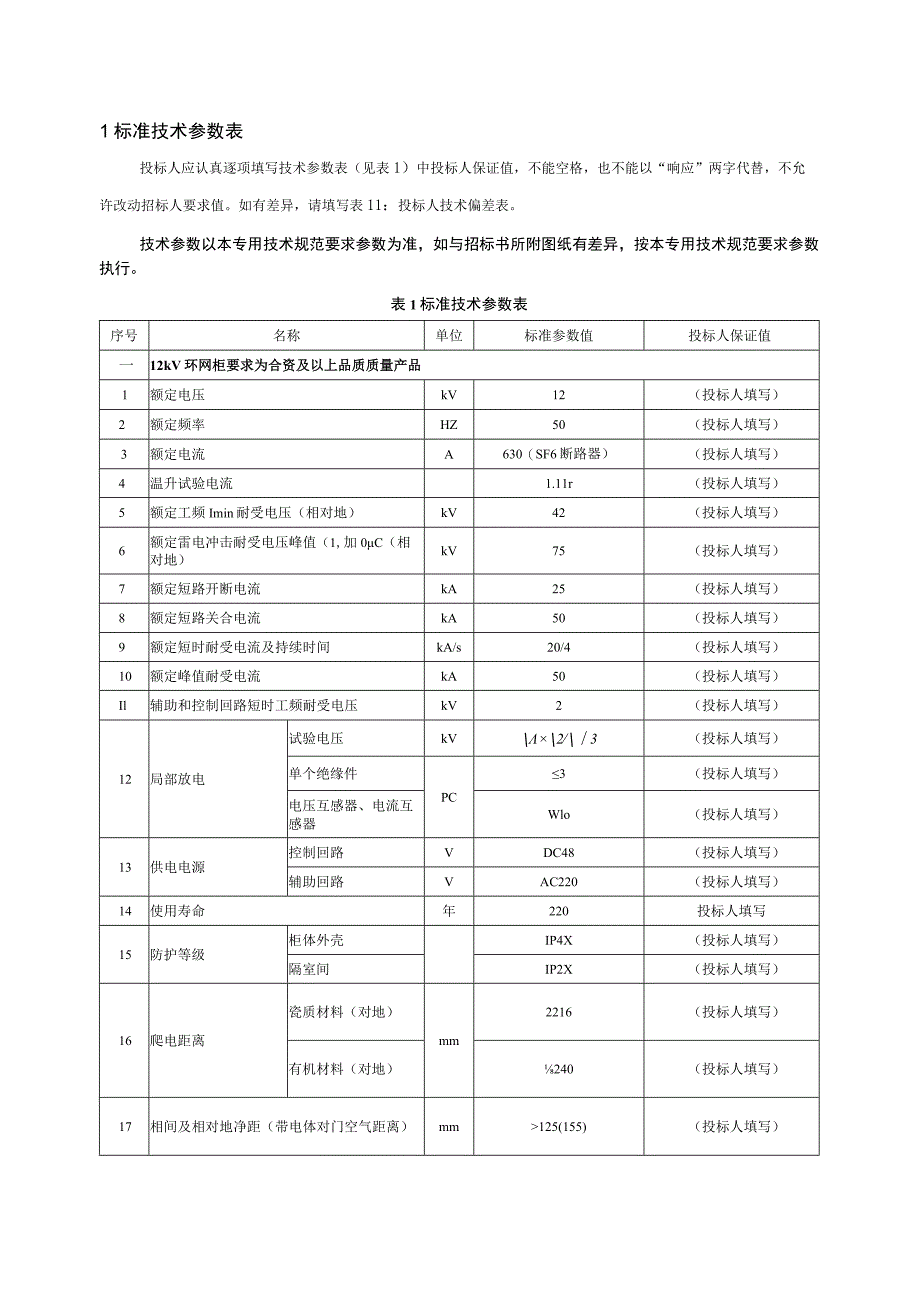

1、XX省电力有限公司XX电业局XX供电工程IokV欧式箱变（630KV）技术协议XX公司二O二X年X月1标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表11：投标人技术偏差表。技术参数以本专用技术规范要求参数为准，如与招标书所附图纸有差异，按本专用技术规范要求参数执行。表1标准技术参数表序号名称单位标准参数值投标人保证值一12kV环网柜要求为合资及以上品质质量产品1额定电压kV12（投标人填写）2额定频率HZ50（投标人填写）3额定电流A630（SF6断路器）（投标人填写）4温升试验电流1.11r
2、（投标人填写）5额定工频Imin耐受电压（相对地）kV42（投标人填写）6额定雷电冲击耐受电压峰值（1,加0C（相对地）kV75（投标人填写）7额定短路开断电流kA25（投标人填写）8额定短路关合电流kA50（投标人填写）9额定短时耐受电流及持续时间kA/s20/4（投标人填写）10额定峰值耐受电流kA50（投标人填写）Il辅助和控制回路短时工频耐受电压kV2（投标人填写）12局部放电试验电压kV23（投标人填写）单个绝缘件PC3（投标人填写）电压互感器、电流互感器Wlo（投标人填写）13供电电源控制回路VDC48（投标人填写）辅助回路VAC220（投标人填写）14使用寿命年220投标人填写1

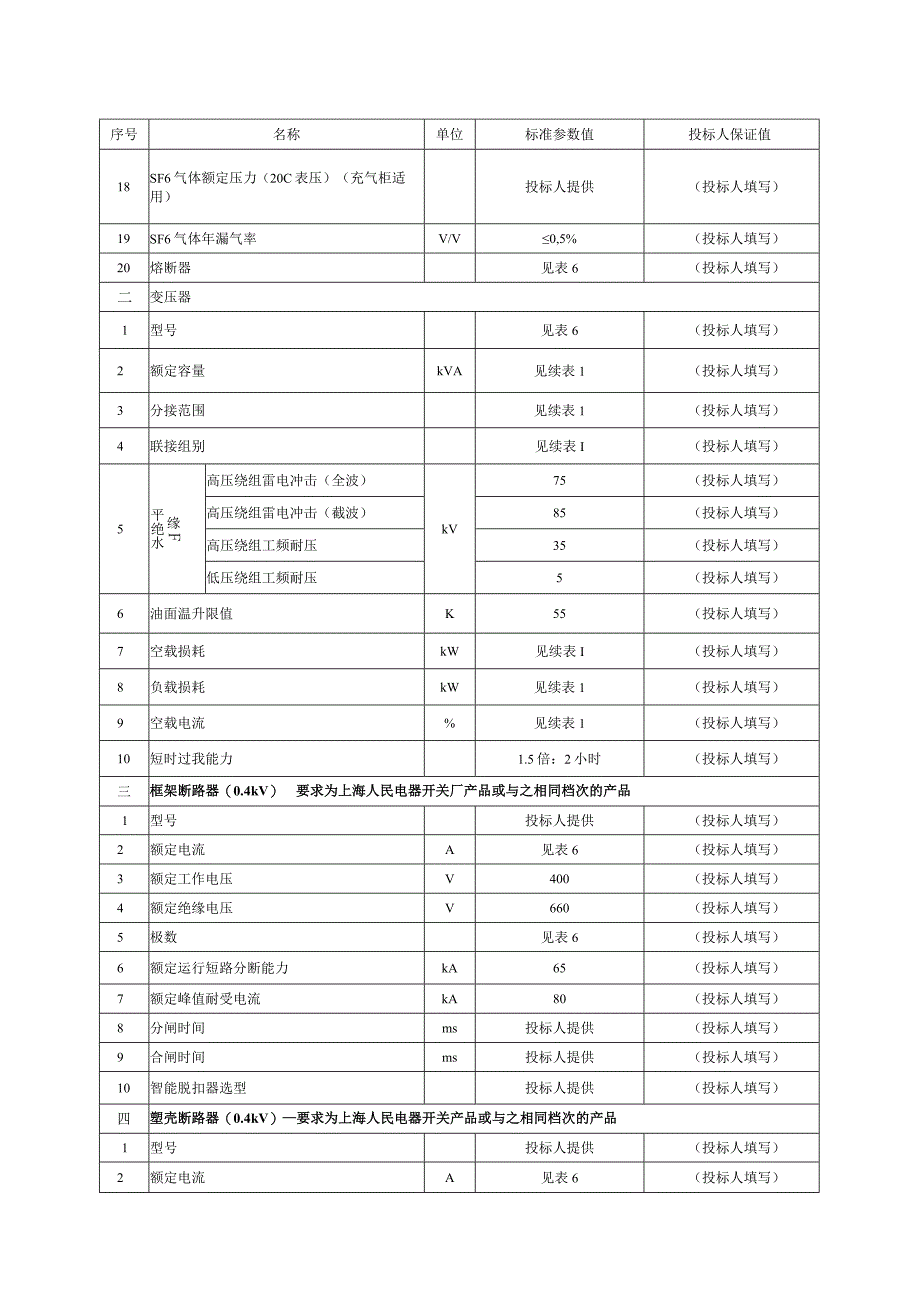

3、5防护等级柜体外壳IP4X（投标人填写）隔室间IP2X（投标人填写）16爬电距离瓷质材料（对地）mm2216（投标人填写）有机材料（对地）240（投标人填写）17相间及相对地净距（带电体对门空气距离）mm125(155)（投标人填写）序号名称单位标准参数值投标人保证值18SF6气体额定压力（20C表压）（充气柜适用）投标人提供（投标人填写）19SF6气体年漏气率V/V0,5%（投标人填写）20熔断器见表6（投标人填写）二变压器1型号见表6（投标人填写）2额定容量kVA见续表1（投标人填写）3分接范围见续表1（投标人填写）4联接组别见续表I（投标人填写）5缘F平绝水高压绕组雷电冲击（全波）kV7
4、5（投标人填写）高压绕组雷电冲击（截波）85（投标人填写）高压绕组工频耐压35（投标人填写）低压绕组工频耐压5（投标人填写）6油面温升限值K55（投标人填写）7空载损耗kW见续表I（投标人填写）8负载损耗kW见续表1（投标人填写）9空载电流%见续表1（投标人填写）10短时过我能力1.5倍：2小时（投标人填写）三框架断路器（0.4kV）要求为上海人民电器开关厂产品或与之相同档次的产品1型号投标人提供（投标人填写）2额定电流A见表6（投标人填写）3额定工作电压V400（投标人填写）4额定绝缘电压V660（投标人填写）5极数见表6（投标人填写）6额定运行短路分断能力kA65（投标人填写）7额定峰值耐
5、受电流kA80（投标人填写）8分闸时间ms投标人提供（投标人填写）9合闸时间ms投标人提供（投标人填写）10智能脱扣器选型投标人提供（投标人填写）四塑壳断路器（0.4kV）要求为上海人民电器开关产品或与之相同档次的产品1型号投标人提供（投标人填写）2额定电流A见表6（投标人填写）序号名称单位标准参数值投标人保证值3额定工作电压V400（投标人填写）4额定绝缘电压V660（投标人填写）5极数见表6（投标人填写）6额定运行短路分断能力kA50（投标人填写）7脱扣器选型投标人提供（投标人填写）五电流互感器（0.4kV）1型号投标人提供（投标人填写）2变比按图纸执行（投标人填写）3测量用CT精度0.5
6、（投标人填写）4计量用CT精度0.2S（投标人填写）六电容器(0.4kV)1型号投标人提供（投标人填写）2额定工作电压V400（投标人填写）3额定容量kvar按图纸执行（投标人填写）七低压母线1母线材质见表6（投标人填写）2电流密度A/mm20.9（投标人填写）A低压防雷及浪涌保护器1型号投标人提供（投标人填写）2最大冲击电流峰值IimKI0/350s）kA275（投标人填写）九箱变噪音水平1噪音水平见表6（投标人填写）额定容量kVA电压组合联结组别空载损耗W空载电流%负载损耗(751C)W短路阻抗%高压kV低压kV分接范围SH15S13SH15S13SHl5、SB续表1,标准技术参数表301
7、0;10.50.42*2.5%或5%Dynll;YynO800.6630/6004501000.6910/870631100.61090/1040801300.51310/1250】00751500.90.5I58O151251700.51890181601002000.60.42310/220021202400.60.42730262502900.43230503151703400.50.33830/365040024100.50.34520435004800.35410/51506303205700.30.262004.580038070.30.27510008300.2103001250
8、9700.212000160011700.2I45注：斜线下方数值为Yyno联结组别时采用续表2.箱式变电站标准配置表高压侧接线方式变压器容量低压出线回路电容器容量终端型（进出柜）630kVAkVA按图纸执行标准按变压器容量20%-40%配置2项目需求2.1货物需求及供货范围表2货物需求及供货范围一览表序号设备名称单位项目单位要求投标人响应规格数量型号和规格数1箱式变套1*6302ISF6断路器套630A22变压器台630KVA23熔断器只4避雷器只17/50KV65短路接地故障指示器只面板式46带电显示器套投标人提供47IoKV电缆肘型附件套可触摸式48椎架断路器台1600A29塑壳架断路器
9、台按图纸配备10塑壳架断路器台按图纸配备11塑壳架断路器台按图纸配备12电流互感器（0.4kV）只/套按图纸执行13电容器(0.4kV)套按图纸配置214无功补偿自动控制器（0.4kV）套215防雷及浪涌保护器只/套116操作杆1套只2序号工程名称材料名称单位项目单位要求投标人响应型号规格数量型号规格数量1XX供电工程IokV箱式变电站套IOkV箱式变电站1*63OkVA,欧式,硅钢片,普通,有环网柜21、箱变内12kV环网柜要求为全绝缘、全密封结构。2、箱变箱体采用优质钢板，颜色在技术协议中确定。3、箱变内12kV环网柜进出线配备带电显示器、电缆肘型头（T型头），电缆截面详见图纸，进线附带接
10、地及短路故障指示器（面板式）。2.2必备的备品备件、专用工具和仪器仪表3必备的备品备件、专用工具和仪器仪表供货表序号名称单位项目单位要求投标人响应型号和规格数昂型号和规格数量生产厂1熔断器只2操作杆只13避雷器只32.3 图纸提交单位表4卖方提交的需经确认的图纸资料及其接收单位提交图纸、资料名称接收图纸单位名称、地址、邮编、电话提交份数认可图、最终图（附电子文档）XX电力设计院王鹤XX认可图、最终图说明书试验报告（附电子文档）2.4 工程概况项目名称：XX供电工程项目单位：XX电业局工程规模：工程地址：XXrifXX区到货地址：施工现场地面交货（卖方负责卸货）到货时间：202X年X月X日前2.
11、5 使用条件表5使用条件参数表序号名称单位招标人要求值1额定电压kVIO2最高运行电压kV123系统中性点接地方式接地4额定频率Hz505污秽等级III6环境温度最高日温度C40最低日温度-45最大日温差k25最热月平均温度C+30最高年平均温度+207湿度日相对湿度平均值%95月相对湿度平均值W908海拔高度m10009太阳辐射强度Wzfcm20.110最大覆冰厚度mm1011离地面高【0m处，维持IOmin的平均最大风速m/s3512耐受地震能力地面水平加速度ms22正弦共振三个周期安全系数21.6713安装场所（户外）区民区（户外）注：L环境最低气温超过-25C的需要进行温度修正；2 .污秽等级为IV级的需提
