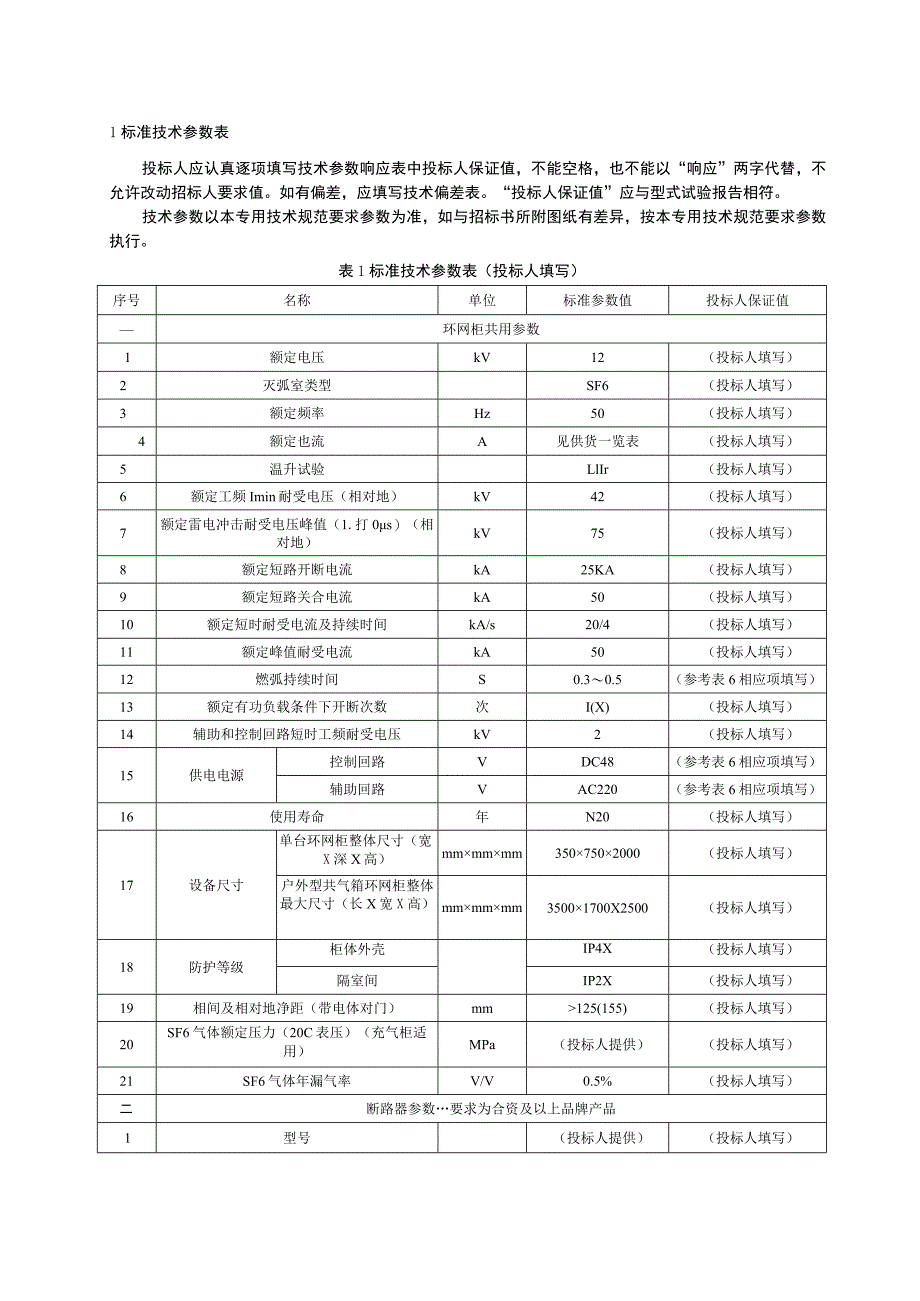

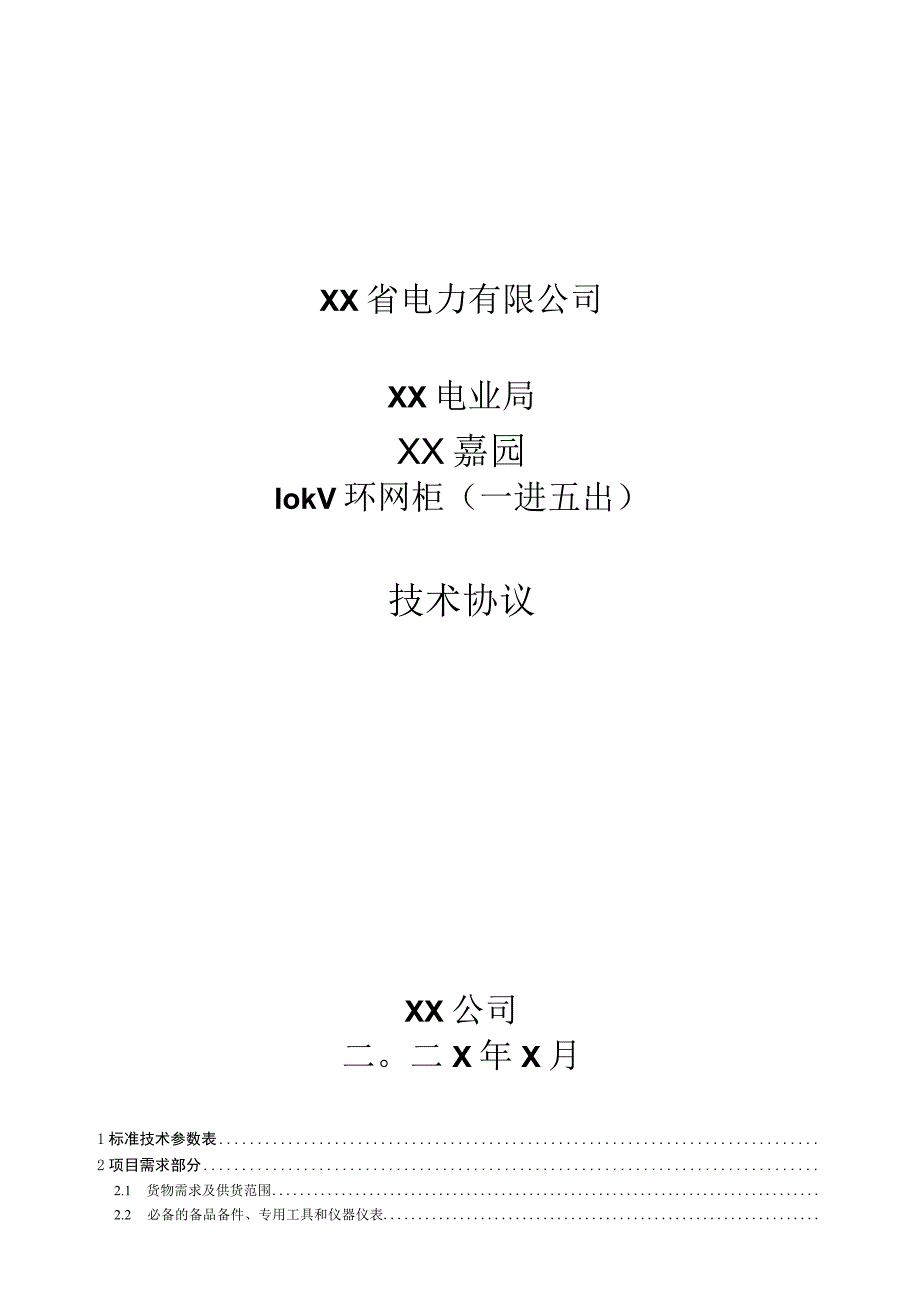

1、XX省电力有限公司XX电业局XX嘉园IokV环网柜(一进五出)技术协议XX公司二。二X年X月1标准技术参数表2项目需求部分2.1 货物需求及供货范围2.2 必备的备品备件、专用工具和仪器仪表2.3 图纸资料提交单位2.4 工程概况2.5 使用条件2.6 项目单位可选技术参数2.7 项目单位技术差异3投标人响应部分3.1 技术偏差表投标人填写3.2 投标产品的销售及运行业绩3.3 投标人需提供的设备图纸及资料3.4 主要组部件材料3.5 推荐的备品备件、专用工具和仪器仪表1标准技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值,不能空格,也不能以“响应”两字代替,不允许改动招标人要求值。
2、如有偏差,应填写技术偏差表。“投标人保证值”应与型式试验报告相符。技术参数以本专用技术规范要求参数为准,如与招标书所附图纸有差异,按本专用技术规范要求参数执行。表1标准技术参数表(投标人填写)序号名称单位标准参数值投标人保证值环网柜共用参数1额定电压kV12(投标人填写)2灭弧室类型SF6(投标人填写)3额定频率Hz50(投标人填写)4额定也流A见供货一览表(投标人填写)5温升试验LlIr(投标人填写)6额定工频Imin耐受电压(相对地)kV42(投标人填写)7额定雷电冲击耐受电压峰值(1.打0s)(相对地)kV75(投标人填写)8额定短路开断电流kA25KA(投标人填写)9额定短路关合电流k
3、A50(投标人填写)10额定短时耐受电流及持续时间kA/s20/4(投标人填写)11额定峰值耐受电流kA50(投标人填写)12燃弧持续时间S0.30.5(参考表6相应项填写)13额定有功负载条件下开断次数次I(X)(投标人填写)14辅助和控制回路短时工频耐受电压kV2(投标人填写)15供电电源控制回路VDC48(参考表6相应项填写)辅助回路VAC220(参考表6相应项填写)16使用寿命年N20(投标人填写)17设备尺寸单台环网柜整体尺寸(宽X深X高)mmmmmm3507502000(投标人填写)户外型共气箱环网柜整体最大尺寸(长X宽X高)mmmmmm35001700X2500(投标人填写)18
4、防护等级柜体外壳IP4X(投标人填写)隔室间IP2X(投标人填写)19相间及相对地净距(带电体对门)mm125(155)(投标人填写)20SF6气体额定压力(20C表压)(充气柜适用)MPa(投标人提供)(投标人填写)21SF6气体年漏气率V/V0.5%(投标人填写)二断路器参数要求为合资及以上品牌产品1型号(投标人提供)(投标人填写)序号名称单位标准参数值投标人保证值2灭弧室类型SF6(投标人填写)表1(续)序号名称单位标准参数值投标人保证值3额定电流630(投标人填写)4主回路电阻(投标人提供)(投标人填写)5额定工频Imin耐受电压断口kV48(投标人填写)对地42(投标人填写)额定雷电
5、冲击耐受电压峰值(1.2*50s)断口kV85(投标人填写)对地75(投标人填写)6额定短路开断电流交流分量有效值kA20(投标人填写)时间常数ms45(投标人填写)开断次数次20(真空)(投标人填写)首相开断系数1.5(投标人填写)7额定短路关合电流kA50(投标人填写)8额定短时耐受电流/持续时间kA/s20/4(投标人填写)9额定峰值耐受电流kA50(投标人填写)10断路器开断时间ms60(投标人填写)11断路器合闸弹跳时间ms2(投标人填写)12断路器分闸时间ms45(投标人填写)13断路器合闸时间ms70(投标人填写)14断路器分、合闸平均速度分闸速度nv(投标人提供)(投标人填写)
6、合闸速度(投标人提供)(投标人填写)15机械稳定性次5000(SF6)NIooOO(真空)(投标人填写)16额定操作顺序O-OJs-CO-180s-CO或O(参考表6相应项填写)17辅助和控制回路短时工频耐受电压kV2(投标人填写)18异相接地故障开断试验试验电流kA17.32(投标人填写)试验电压kV12(投标人填写)19容性电流开合试验(试验室)试验电流A电缆:10(投标人填写)试验电压kV1.4123(投标人填写)Cl级:CCl:24xO,CC2:24CO:BCI:24O,BC2:24COCl级/C2级(投标人填写)C2级:CCI:48xO,CC2:24O和24CO;BCI:24O,BC
7、2:80CO负荷开关参数一要求为合资及以上品牌产品序号名称单位标准参数值投标人保证值1额定电流A1250630(投标人填写)表1(续)序号名称单位标准参数值投标人保证值2额定工频Imin耐受电压断口kV48(投标人填写)对地42(投标人填写)额定雷电冲击耐受电压峰值(1.20s)断口kV85(投标人填写)对地75(投标人填写)3额定短时耐受电流及持续时间kA/s20/4(投标人填写)4额定峰值耐受电流kA50(投标人填写)5机械稳定性次NloOOo(真空)(投标人填写)6额定电缆充电开断电流A210(投标人填写)7切空载变压器电流A15(投标人填写)四接地开关参数1额定短时耐受电流及持续时间k
8、A/s20/2(投标人填写)2额定峰值耐受电流kA50(投标人填写)3额定短路关合电流kA50(投标人填写)4额定短路关合电流次数次2(投标人填写)5机械稳定性次23000(投标人填写)五避雷器参数1型式复合绝缘金属氧化物避雷器(投标人填写)2额定电压kV17(投标人填写)3持续运行电压kV13.6(投标人填写)4标称放电电流kA5(投标人填写)5陡波冲击电流下残压峰值(5kA,l3s)kV51.8(投标人填写)6雷电冲击电流下残压峰值(5kA,820s)kV45/50(投标人填写)7操作冲击电流下残压峰值(250A,3060s)kVW38.3(投标人填写)8直流ImA参考电压kV24(投标人
9、填写)975%直流ImA参考电压下的泄漏电流A(投标人提供)(投标人填写)10工频参考电压(有效值)kV力6(投标人填写)11工频参考电流(峰值)mA1(投标人填写)12持续电流全电流mA(投标人提供)(投标人填写)阻性电流A(投标人提供)(投标人填写)13长持续时间冲击耐受电流A4(X)(峰值)(投标人填写)14410s大冲击耐受电流kA65(峰值)(投标人填写)表1(续)序号名称单位标准参数值投标人保证值15动作负载(投标人提供)(投标人填写)16工频电压耐受时间特性(投标人提供)(投标人填写)17千伏额定电压吸收能力kJ/kV(投标人提供)(投标人填写)18压力释放能力kA/s25/0.
10、2(投标人填写)I-母线参数1材质铜(投标人填写)2额定电流A630(投标人填写)3额定短时耐受电流及持续时间kA/s25/4(投标人填写)4额定峰值耐受电流kA50(投标人填写)5导体截面mm2与环网柜型式试验报告中产品的导体截面、材质一致(投标人填写)2项目需求部分2.1货物需求及供货范围表2货物需求及供货范围一览表序号项目单位要求投标人响应环网柜型式主要参数单位数量环网柜型号主要参数单位数号:11面SF6断路器柜+5面负荷开关柜组合柜环网柜,ACIOkV,630A,进线柜I250A座1技术要求:1、户外环网柜壳体采用不锈钢材料、静电喷涂,保证户外运行20年不退色。颜色在技术协议中确定。2
11、、各回路均为双电缆进线,各回路开关柜均配备电缆肘型头及T型头,电缆截面详见图纸。3、负荷开关采用“三工位”开关。将所有主回路及备用出线开关柜的接地刀闸封闭4、户外型、全绝缘、全密封结构,安全可靠,免维护,体积小、重量轻、结构紧凑、安装简单,操作方便适用于各种恶劣环境。5、以无毒、无味、绝缘强度高的SF6气体作为其绝缘介质,母排、连接件、负荷开关全部置于SF6气箱中,真正实现户外型、全绝缘、全密封的箱式结构,箱体采用6mm厚的锅炉钢制成,SF6气体年泄露率小于0.2%,箱体上装有SF6气体压力计。6、接线采用全绝缘预铸式电缆接头,安全、灵活。7、配有观察窗,可直接观察到负荷开关的明显断口和接地,
12、可靠保证人身和设备安全。8、每回进出线回路均需安装带电显示器、故障指示器及避雷器。9、箱体应有安全可靠的防护性能,箱体内无导体裸露,每侧箱门外应至少设置一处国家标准的警告标志“电力符号”及文字“高压危险”,柜门内应附有一次系统接线图,箱壳材料、颜色与其它内容根据用户要求定。10、箱顶盖应有5%的坡度,顶盖不应积水,顶盖为可拆卸结构,满足吊装的要求。吊装环为可拆卸式结构,顶部吊装采用线路悬垂绝缘子挂接原理,无吊装板。箱门应密封防水,应设置不易被破坏、侵害的专用锁(暗锁);箱体外(不含基础)无外露可拆卸的螺栓。11环网柜箱壳应设置通风孔,使空气四面流通。12、箱壳应有足够的机械强度,薄弱位置应增加加强筋,在起吊、运输、安装中不得变形或损伤。13、环网柜的接地系统应符合DL/T621-1997交流电气装置的接地的要求。环网柜的箱体应设专用接地导体,环网柜、底座槽钢、门应与接地导体可靠连接。接地母线应分别设有不少于二处与接地系统相连的端子,并应有明显的接地标志,接地端子所用螺栓直径应不小于M12,接地铜导体截面应不小于25三2o2.2必备的备品备件、专用工具和仪器仪表表3必备的备品备件、专
