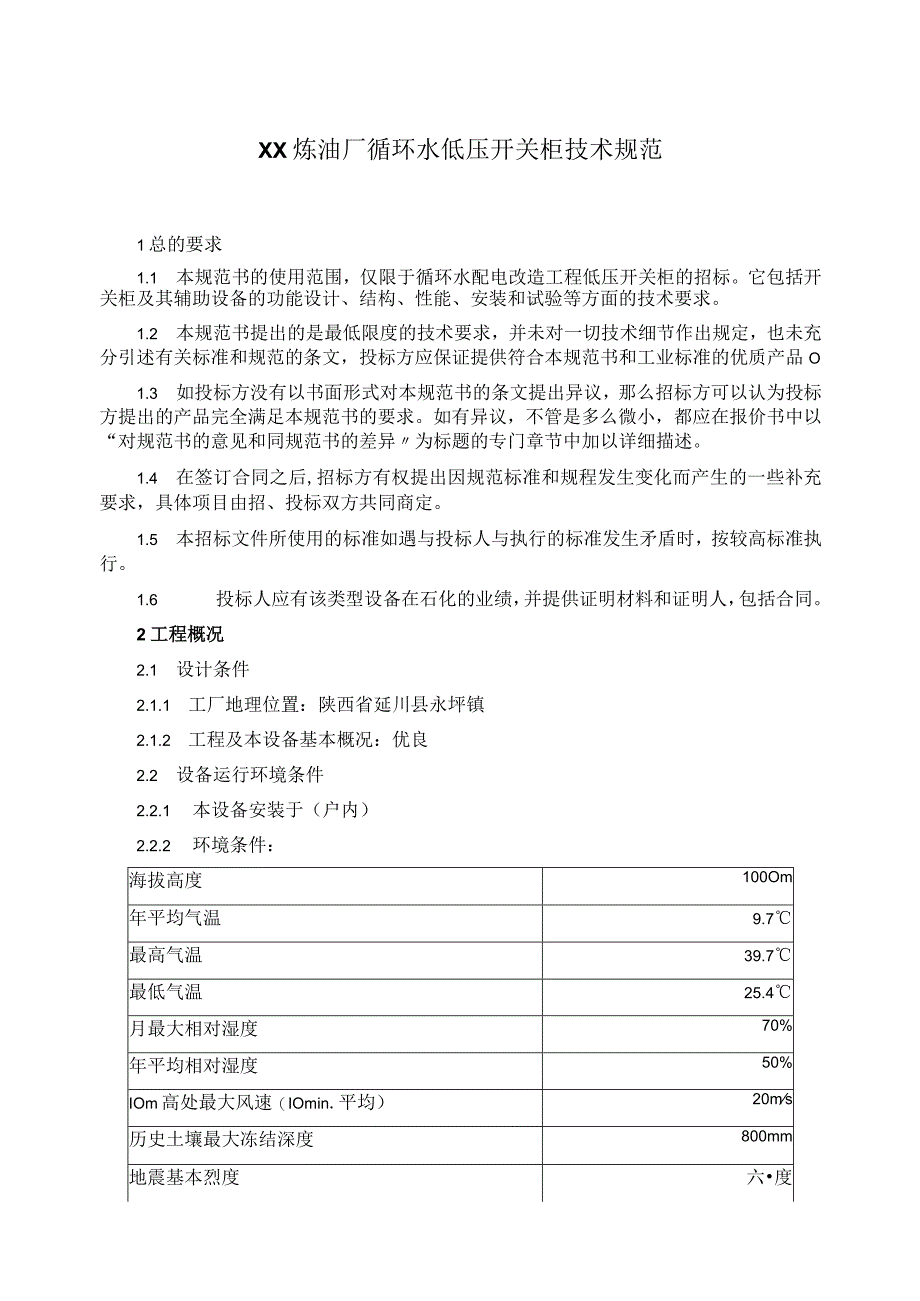

1、XX炼油厂循环水低压开关柜技术规范1总的要求1.1 本规范书的使用范围，仅限于循环水配电改造工程低压开关柜的招标。它包括开关柜及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范书和工业标准的优质产品O1.3 如投标方没有以书面形式对本规范书的条文提出异议，那么招标方可以认为投标方提出的产品完全满足本规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异为标题的专门章节中加以详细描述。1.4 在签订合同之后,招标方有权
2、提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由招、投标双方共同商定。1.5 本招标文件所使用的标准如遇与投标人与执行的标准发生矛盾时，按较高标准执行。1.6 投标人应有该类型设备在石化的业绩，并提供证明材料和证明人，包括合同。2工程概况2.1 设计条件2.1.1 工厂地理位置：陕西省延川县永坪镇2.1.2 工程及本设备基本概况：优良2.2 设备运行环境条件2.2.1 本设备安装于（户内）2.2.2 环境条件：海拔高度100Om年平均气温9.7最高气温39.7最低气温25.4月最大相对湿度70%年平均相对湿度50%IOm高处最大风速（IOmin.平均）20ms历史土壤最大冻结深度8

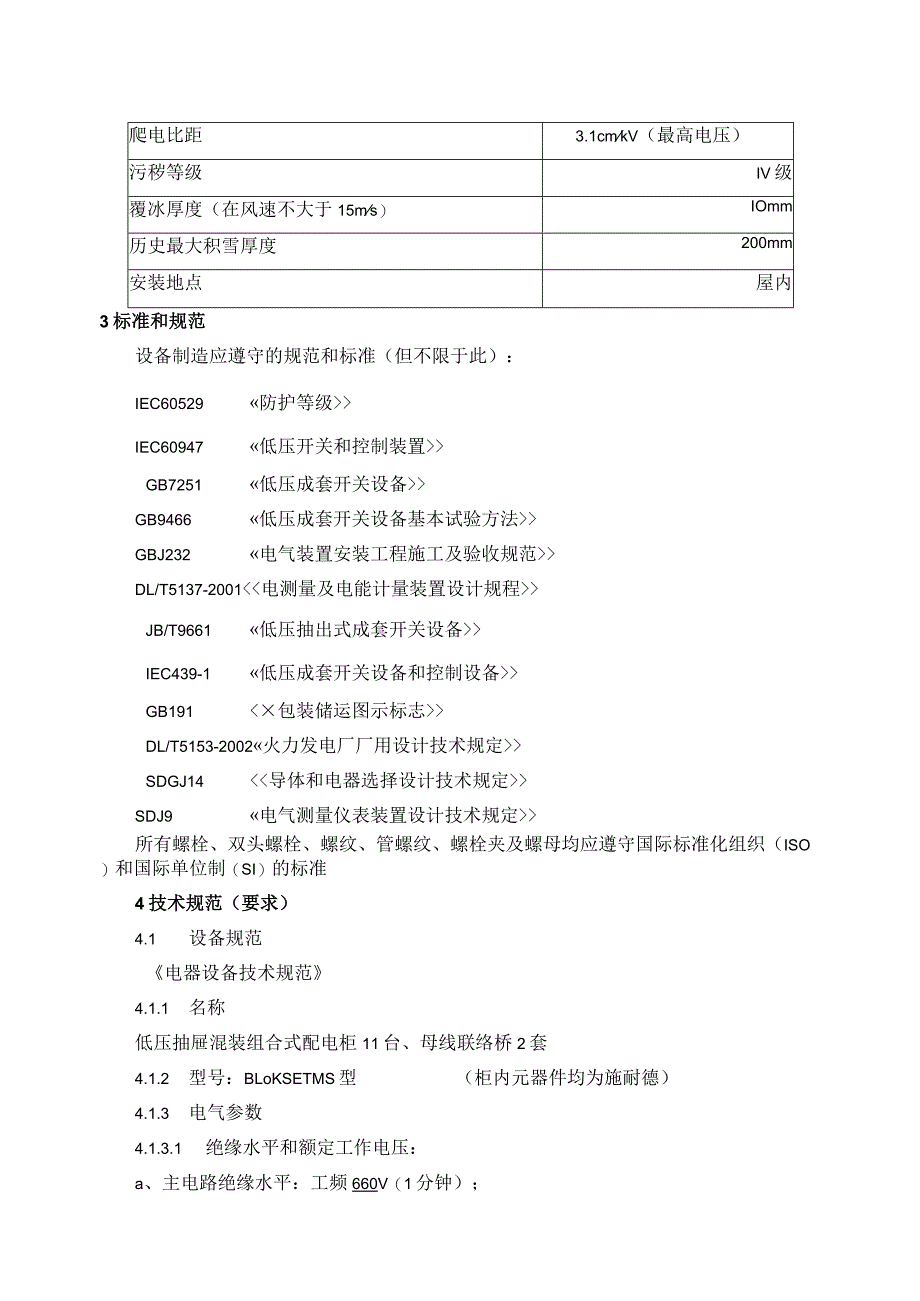

3、00mm地震基本烈度六度爬电比距3.1cmkV（最高电压）污秽等级IV级覆冰厚度（在风速不大于15ms）IOmm历史最大积雪厚度200mm安装地点屋内3标准和规范设备制造应遵守的规范和标准（但不限于此）：IEC60529防护等级IEC60947低压开关和控制装置GB7251低压成套开关设备GB9466低压成套开关设备基本试验方法GBJ232电气装置安装工程施工及验收规范DL/T5137-2001JB/T9661低压抽出式成套开关设备IEC439-1低压成套开关设备和控制设备GB191DL/T5153-2002火力发电厂厂用设计技术规定SDGJ14SDJ9电气测量仪表装置设计技术规定所有螺栓、双

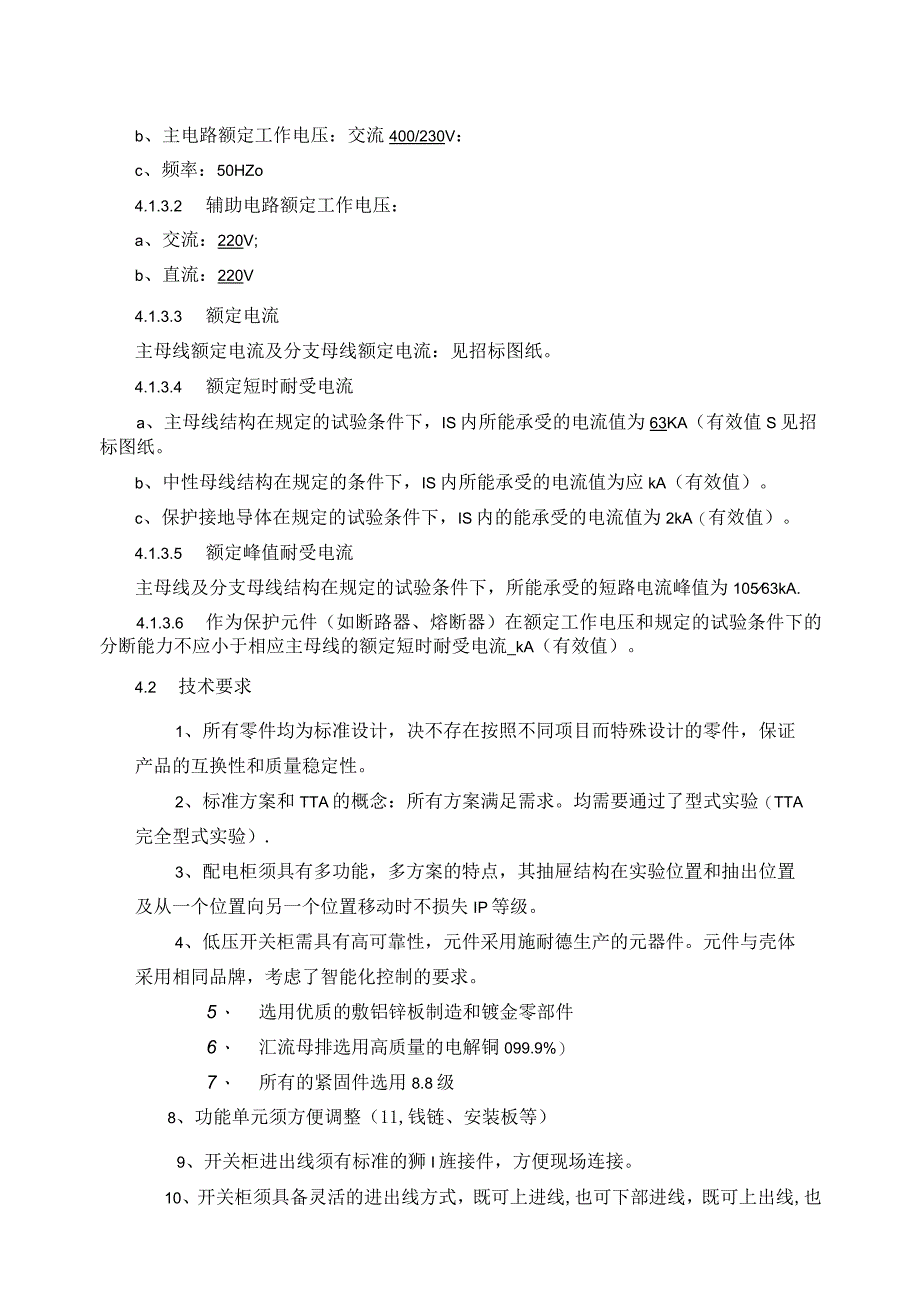

4、头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织（ISO）和国际单位制（SI）的标准4技术规范（要求）4.1 设备规范电器设备技术规范4.1.1 名称低压抽屉混装组合式配电柜11台、母线联络桥2套4.1.2 型号：BLoKSETMS型（柜内元器件均为施耐德）4.1.3 电气参数4.1.3.1 绝缘水平和额定工作电压：a、主电路绝缘水平：工频660V（1分钟）；b、主电路额定工作电压：交流400/230V：c、频率：50HZo4.1.3.2 辅助电路额定工作电压：a、交流：220V;b、直流：220V4.1.3.3 额定电流主母线额定电流及分支母线额定电流：见招标图纸。4.1.3.4 额
5、定短时耐受电流a、主母线结构在规定的试验条件下，IS内所能承受的电流值为63KA（有效值S见招标图纸。b、中性母线结构在规定的条件下，IS内所能承受的电流值为应kA（有效值）。c、保护接地导体在规定的试验条件下，IS内的能承受的电流值为2kA（有效值）。4.1.3.5 额定峰值耐受电流主母线及分支母线结构在规定的试验条件下，所能承受的短路电流峰值为10563kA.4.1.3.6 作为保护元件（如断路器、熔断器）在额定工作电压和规定的试验条件下的分断能力不应小于相应主母线的额定短时耐受电流_kA（有效值）。4.2 技术要求1、所有零件均为标准设计，决不存在按照不同项目而特殊设计的零件，保证产品的
6、互换性和质量稳定性。2、标准方案和TTA的概念：所有方案满足需求。均需要通过了型式实验（TTA完全型式实验）.3、配电柜须具有多功能，多方案的特点，其抽屉结构在实验位置和抽出位置及从一个位置向另一个位置移动时不损失IP等级。4、低压开关柜需具有高可靠性，元件采用施耐德生产的元器件。元件与壳体采用相同品牌，考虑了智能化控制的要求。5、 选用优质的敷铝锌板制造和镀金零部件6、 汇流母排选用高质量的电解铜099.9%）7、 所有的紧固件选用8.8级8、功能单元须方便调整（11,钱链、安装板等）9、开关柜进出线须有标准的狮I旌接件，方便现场连接。10、开关柜须具备灵活的进出线方式，既可上进线,也可下部
7、进线，既可上出线,也可下出线，既可电缆进出线,也可母线槽进出线。11、开关柜系统可以提供高水准和安全性，加强了人身和设备安全的保护。12、外壳防护等级应不低于IP42。且抽屉在试验位置、分离位置以及从一个位置向另一个位置移动时，仍应满足IP42的要求。13、柜架和外壳应有足够的强度和刚度，应能承受所安装元件及短路时所产生的动、热稳定。同时不因成套设备的吊装、运输等情况而影响设备的性能，钢板厚度不小于2mm.。14、外壳顶部设置用于冷却的通风机，并覆板遮盖，防止异物，水滴落下造成母线短路；母线联络桥需作散热，联络桥内母线需绝缘处理。15、柜架背面按正常操作维护设置柜门。16、 柜体与柜体之间设金
8、属隔板，以防止事故扩大，两进线柜加侧防护板。17、 对于大电流须有防涡流措施，请投标时做明确说明。18、 作为电源进线和母线联络的断路器，应选择其上、下进线具有相同分断能力的断路器。19、 对固定式柜体应有四个隔室，即水平母线隔室，功能单元隔室，电缆隔室及控制回路隔室。对抽屉式柜体应分隔成三个小室，即主母线室，电器室和电缆室。20、每柜设有一块或一组阻燃型高密度聚氨酯塑料功能板安装在主母线室与电器室之间，用于隔离开关元件因故障引起的飞弧。上下层抽屉之间应设有带通风孔的敷铝锌金属隔板。21、柜体采用前后双开门操作维护布置，柜体面板颜色为浅灰色。22、应提供挂锁或其它联络装置，以防止误操作或靠近设
9、备。23、在柜体正面门上应提供联锁装置、粘贴回路标识牌。内容：负荷名称、编号、功率、电流、位置（现场设备）24、对于断路器单元应在单元门的正面具有一个手动操作的手柄，手柄位置应表明断路器处于断开或合闸状态。应具有二个或以上的挂环用来把断路器锁住在断开位置。断路器和门上的操作机构应如此设计，只有当断路器和操作机构在断开位置时，才可以打开或关上门。并提供一个解除装置，允许断路器闭合时去打开门。24、配电柜均为防护式组合拼装结构，零件用不锈钢螺栓连接，加工精度要保证抽屉的互换性，其垂直、水平度应符合IEC-439标准及GBJ-232-82标准。25、装于柜体上的继电器，应能防止断路器或其他电器设备正
10、常操作振动而误动作。4.3 主母线和分支母线4.3.1 主母线、分支母线及接头，均应牙花镀锡并加装绝缘热缩套。4.3.2 母线材料应选高导电率的铜材料制造，提供检验报告、产地证明。当采用螺栓连接时，每个接头应不少于两个螺栓。搭接部位应镀银压花。4.3.3 分支母线应组装在阻燃型塑料功能板中，以防止电弧引起的放电及人体接触。4.4 接线4.4.1 二次线端子排额定电压不低于500V,额定电流不小于WA,具有隔板、标号线套和端子螺丝。每个端子排均应标以编号。电流端子额定电流不小于20A。端子排应采用阻燃型南京凤凰端子。4.4.2 .2控制回路的导线均应选用绝缘电压不小于500V,截面不小于2.5m
11、r的多股铜线。导线两端均要标以清晰不褪色编号，多根导线连接时采用可连端子连接，对外引接电缆均应通过端子排。端子排位置应考虑拆接线方便，并留有20%的备用量。4.2.53 抽屉二次接线采用插入式结构，并且柜内设备机械配合和间隙应符合机械和电气距离上的要求，操作灵活可靠。4.2.54 4对于抽屉柜内电气联锁、控制回路的接线，应进行严格检查，以保证回路的接线正确性，完整性。4.2.6 开关柜在设计及制造期间，投标方应积极与本工程干式变压器制造厂配合，以保证现场立装整齐。4.2.7 二次设备的配置以附件图纸为准，卖方不应因二次设备的变化而提出任何价格方面的变动。4.5质量保证4.5.1 设备性能保证值
12、应满足本规范书各项技术要求。4.5.2 对元件选择的要求：操作灵活可靠。4.5.2.1 柜内主要元器件选型：断路器、马达控制器、接触器、热继电器、中间继电器等应统一按施耐德同一品牌选择，要求采用进口或合资品牌产品报价，产品选型由业主方根据产品技术性能及装置功能讨论确认，所有电动机回路均采用软起动控制，进线和母联断路器选用框架式，馈出回路断路器（中分断能力）选用插拔式，接触器选型提高一级。a）低压交流框架断路器（ACB）1）符合IEC-C94）标准额定工作电压440V额定绝缘电压1000V额定冲击耐压12KV操作方式：电动要求三段保护：长延时+短延时+瞬动2）要求极限分断能力在440V时大于等于
13、63KA即lcu=63KA3）要求额定运行分断能力等于极限分断能力，即ICS=IoO%lcu.4）要求框架断路器免维护，反向馈电不降容。5）要求框架断路器具有计算三相电流的能力，并且采用液晶显示屏显示这些参数。6）要求框架断路器在连接、试验、抽出位置均可锁定。7）为了提高各种附件的利用率。降低备品备件库存,要求框架断路器的附件（例如辅助开关，分励线圈、失压线圈等）全系列通用。8）框架断路器的附件要求：断路器要求合闸操作按钮，电子微处理器脱扣器。操作计数器，OFF位置挂锁锁定，准备合闸指示、门框和门框板。b）低压交流塑壳断路器。1）符合IEC947标准额定工作电压：440VAC额定冲击电压：80
14、00V额定绝缘电压：750V保护方式：长延时+短延时+瞬动三段保护。采用开关配套的电子脱扣器。操作方式：板前操作，彩色旋转操作手柄。2）要求极限分断能力在440V时大于等于63KAo即lcu=63KA3）要求额定运行分断能力lcs=63（44OV时）并保证ICS=IO0%Ieu.4）要求塑壳断路器二次回路与一次回路完全隔离。附件可现场安装。5）要求塑壳断路器可同时提供故障指示接点，触头位置指示接点，脱扣报警接点及辅助接点。5、投标方应提供的技术资料和数据1技术数据以下技术数据由投标方填写并随投标书一起提供，以便招标方审查。项目名称规范及参数备注型式额定电压（kV）380最高工作电压（kV）420额定频率（HZ）50相数3项目名称规范及参数备注额定母线电流（八）额定电源电流（八）额定馈线电流（八）额定热稳定电流(有效值)(kA)额定动稳定电流(峰值)(kA)额定热稳定时间一分钟工频耐受电压(kV)母线材质冷却方式框架式空气断路器额定电压(kV)0.4最高工作电压(kV)0.42额定电流（八）2000相数3额定频率(HZ)50额定短路开断开电流(kA)额定关合电流(峰值MkA)额定短时动稳定电流(峰值)(kA)额定短时热稳定电流(有效值)(kA)
