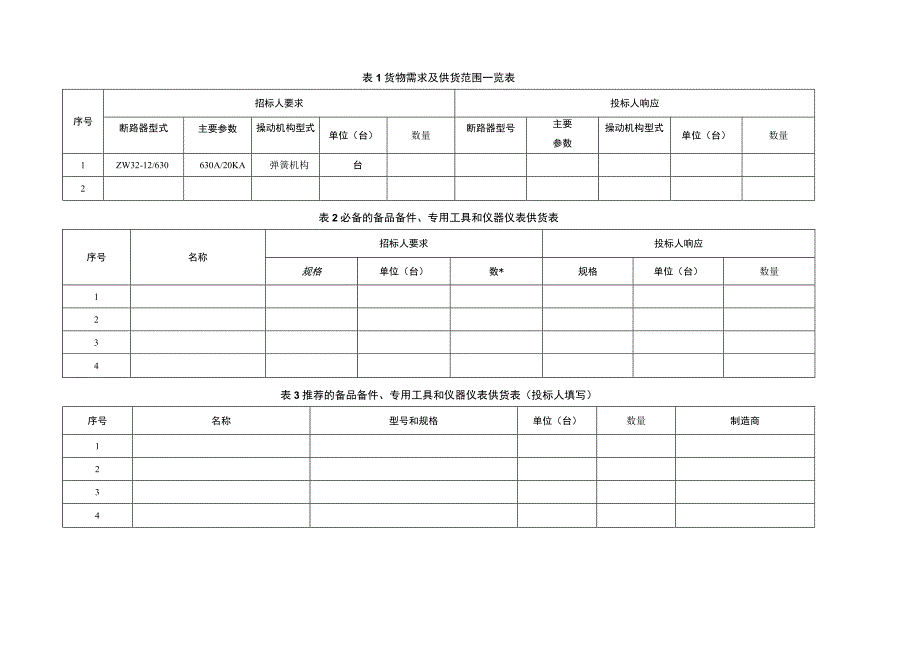

1、12kV户外真空断路器技术规范 1图纸资料提交单位（见表4） 2工程概况 3使用条件（见表5） 4技术参数和性能要求 附录A投标产品的销售及运行业绩表（近五年） 附录B技术参数通用部分条款变更表表1货物需求及供货范围一览表序号招标人要求投标人响应断路器型式主要参数操动机构型式单位（台）数量断路器型号主要参数操动机构型式单位（台）数量1ZW32-12/630630A/20KA弹簧机构台2表2必备的备品备件、专用工具和仪器仪表供货表序号名称招标人要求投标人响应规格单位（台）数*规格单位（台）数量1234表3推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）序号名称型号和规格单位（台）数量制造商

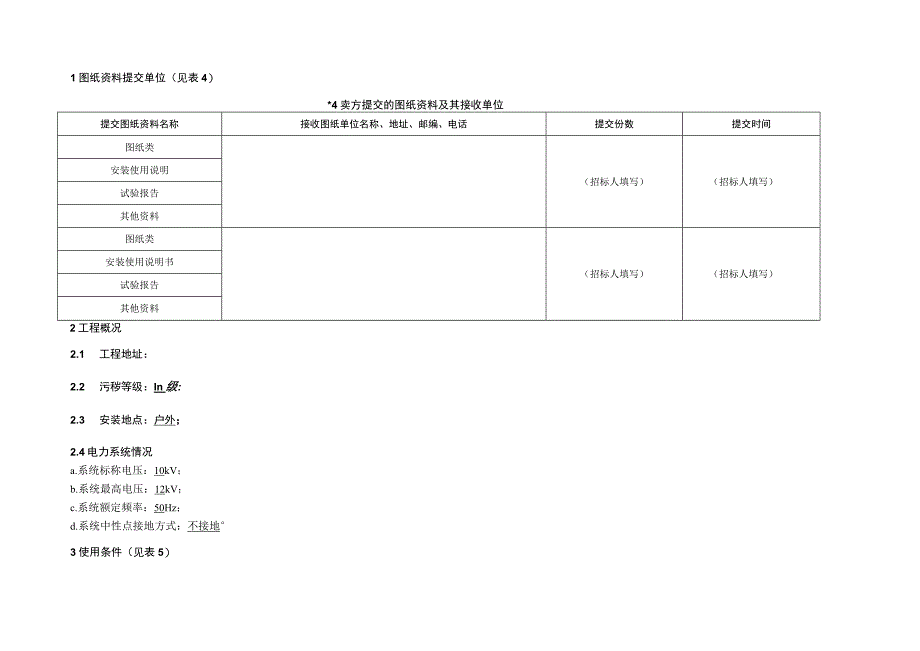

2、12341图纸资料提交单位（见表4）*4卖方提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交时间图纸类（招标人填写）（招标人填写）安装使用说明试验报告其他资料图纸类（招标人填写）（招标人填写）安装使用说明书试验报告其他资料2工程概况2.1 工程地址：2.2 污秽等级：In级:2.3 安装地点：户外；2.4电力系统情况a.系统标称电压：10kV；b.系统最高电压：12kV；c.系统额定频率：50Hz；d.系统中性点接地方式：不接地3使用条件（见表5）表5使用条件序号名称单位招标人要求值投标人保证值1周围空气温度最高气温C+45最低气温（户外）-25最大日温
3、差K252海拔m10003太阳辐射强度Wcm20.14覆冰厚度nun105风速/风压msPa34/7006最大风速（离地面高Ioln处，维持IOnIin的平均最大值）m/s357湿度日相对湿度平均值%95月相对湿度平均值W908耐受地震能力水平加速度ms20.2g地面垂直加速度0.125g安全系数一1.674技术参数和性能要求4.1 技术弁数响应表（见表6）投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。“投标人保证值”应与型式试验报告相符。表6技术弁数响应表序号名称单位招标人要求值投标人保证值1断路器型
4、式或型号一（投标人填写）2断口数个1（投标人填写）3额定电压kV12（投标人填写）4额定频率Hz50（投标人填写）序号名称单位招标人要求值投标人保证值5额定电流630（投标人填写）6主回路电阻按电力行业最新国标（投标人填写）7温升试验电流A1.12?（投标人填写）8额定工频Imin耐受电压断口kV42（投标人填写）对地42（投标人填写）额定雷电冲击耐受电压（1.250s）峰值断口kV75（投标人填写）对地75（投标人填写）9额定短路开断电流交流分量有效值kA20（投标人填写）时间常数（）ms45（投标人填写）开断次数次30（投标人填写）首相开断系数一1.5（投标人填写）10额定短路关合电流kA
5、50（投标人填写）11额定短时耐受电流及持续时间ks20/3（投标人填写）12额定峰值耐受电流kA50（投标人填写）13开断时间ms投标人提供（投标人填写）14合分时间ms投标人提供（投标人填写）15合闸时间msWlOO（投标人填写）16分闸时间ms45（投标人填写）17机械稳定性次10000（投标人填写）18额定操作顺序0-0.3s-CO-180s-CO（投标人填写）19操动机构的二次回路及元件工频耐受电压（Imin）kV2（投标人填写）20真空灭弧室的允许储存期储存年限年20内部允许压强Pa6.610221操动机构型式或型号一弹簧（投标人填写）操作方式三相机械联动（投标人填写）电动机电压V
6、AC220（注1）（投标人填写）序号名称单位招标人要求值投标人保证值合闸操作电源额定操作电压VAC220（注1）（投标人填写）操作电压允许范围80%-110%,30%不得动作（投标人填写）每相线圈数量只1（投标人填写）每只线圈涌流A投标人提供（投标人填写）每只线圈稳态电流A2.5（投标人填写）分闸操作电源额定操作电压VAC220（注1）（投标人填写）操作电压允许范围65%120%,30%不得动作（投标人填写）每相线圈数量只1（投标人填写）每只线圈涌电流A投标人提供（投标人填写）每只线圈稳态电流A2.5（投标人填写）加热器电压VAC220（投标人填写）每相功率W投标人提供（投标人填写）备用辅助触
7、点数量对各IO（投标人填写）开断能力一AC220V、2.5A（注2）（投标人填写）检修周期年220（投标人填写）弹簧机构储能时间S20（投标人填写）22套管爬电距离（对地/断口）nun300/372（投标人填写）干弧距离投标人提供（投标人填写）S/P0.9（投标人填写）23端子静负载水平纵向N750（投标人填写）水平横向400（投标人填写）垂直500（投标人填写）安全系数静态：2.5；动态：21.67（投标人填写）注1：用于50OkV变电站且使用直流电源时取DCuoVlS注2：用于5。OkV变电站时为DCIlOV、5A。4.2 技术差异表（见表7）投标人提供的产品技术规范应与本招标文件中规定的
8、要求一致。若有差异投标人应如实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”。7技术差异襄序号项目对应条款编号技术招标文件要求差异备注123附录A投标产品的错售及运行业绩表（近五年）序号型号额定电流额定短路开断电流操动机构工程名称数木投运时间使用单位联系人联系电话附录B技术参数通用部分条款变更表序号变更条款页码、款号变更内容原表述变更后表述注：本表是对技术规范“通用部分”的补充和修改，如有冲突，应以本表为准。通用部分技术条款/技术参数变更表序号变更位置变更内容变更理由通用部分条项原表述变更后表述12345678变更提出单位（盖章）：XX省电力公司
9、主管部门：XX省电力公司：意见：总工：年月日意见：审核人：年月日意见：总工：年月日专用部分技术条款/技术参数变更表序号变更位置变更内容变更理由专用部分条项原表述变更后表述12345678变更提出单位（盖章）：XX省电力公司主管部门：意见：意见：总工：年月H审核人：0年月版权声明xx省电力公司输变电工程设备/材料招标采购招标文件范本（简称范本），是在总结XX省电力公司集中规模招标采购成功经验的基础上编制的。随着范本的使用和招标工作的更加规范化标准化，以及电网建设的发展和新技术新标准的出现，本范本将在使用过程中及时进行修改和更新,适时提供电子版供招标使用，并在需要时推出新的修订版。范本的著作权归XX省电力公司招投标管理中心。范本仅限在XX省电力公司输变电工程设备/材料的招标采购中编制各工程项目的招标文件时使用。未经著作权单位许可，任何私自复制、出版、传播本范本或将本范本用于其他目的的单位或个人，将会受到著作权单位的追窕。
