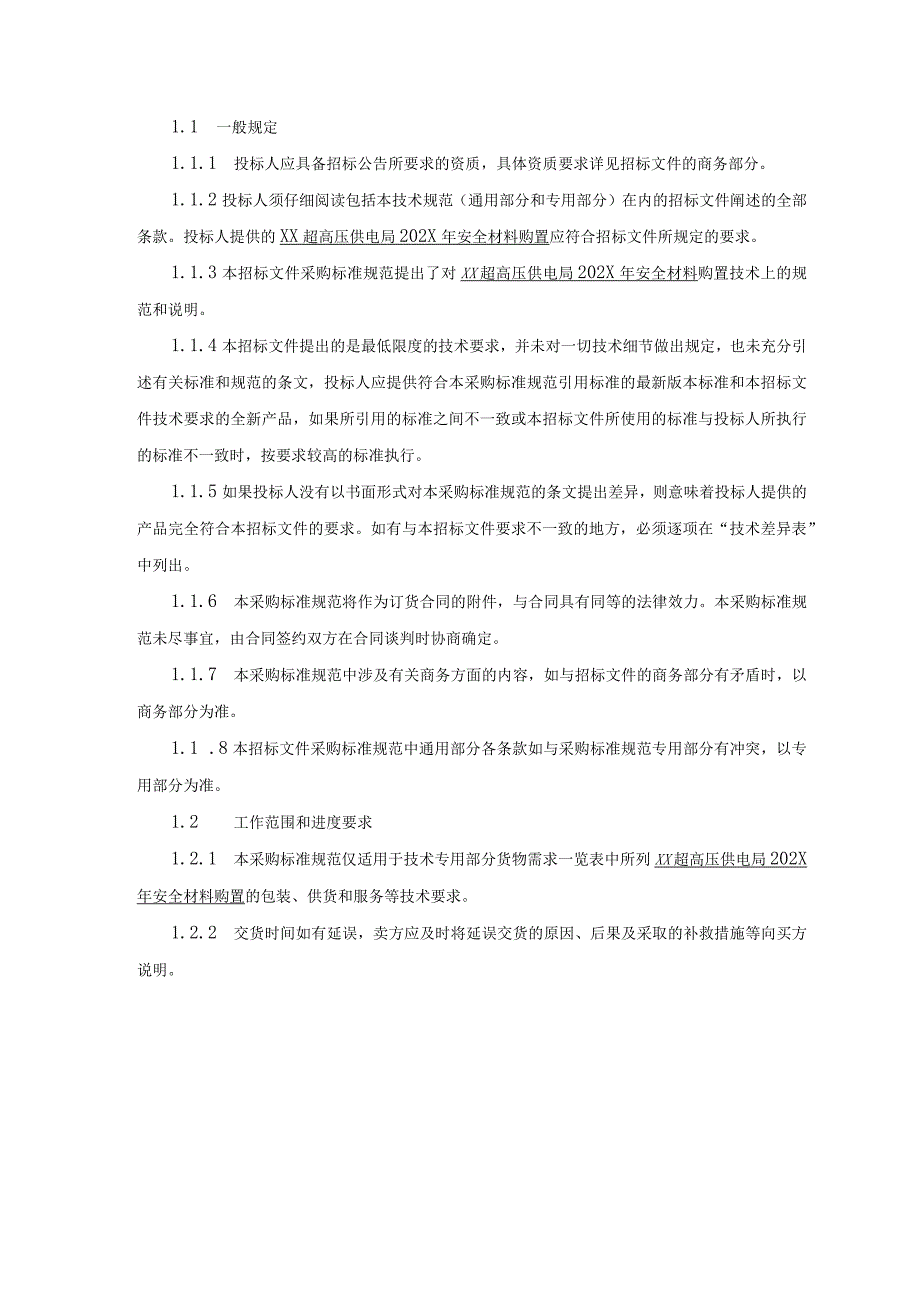

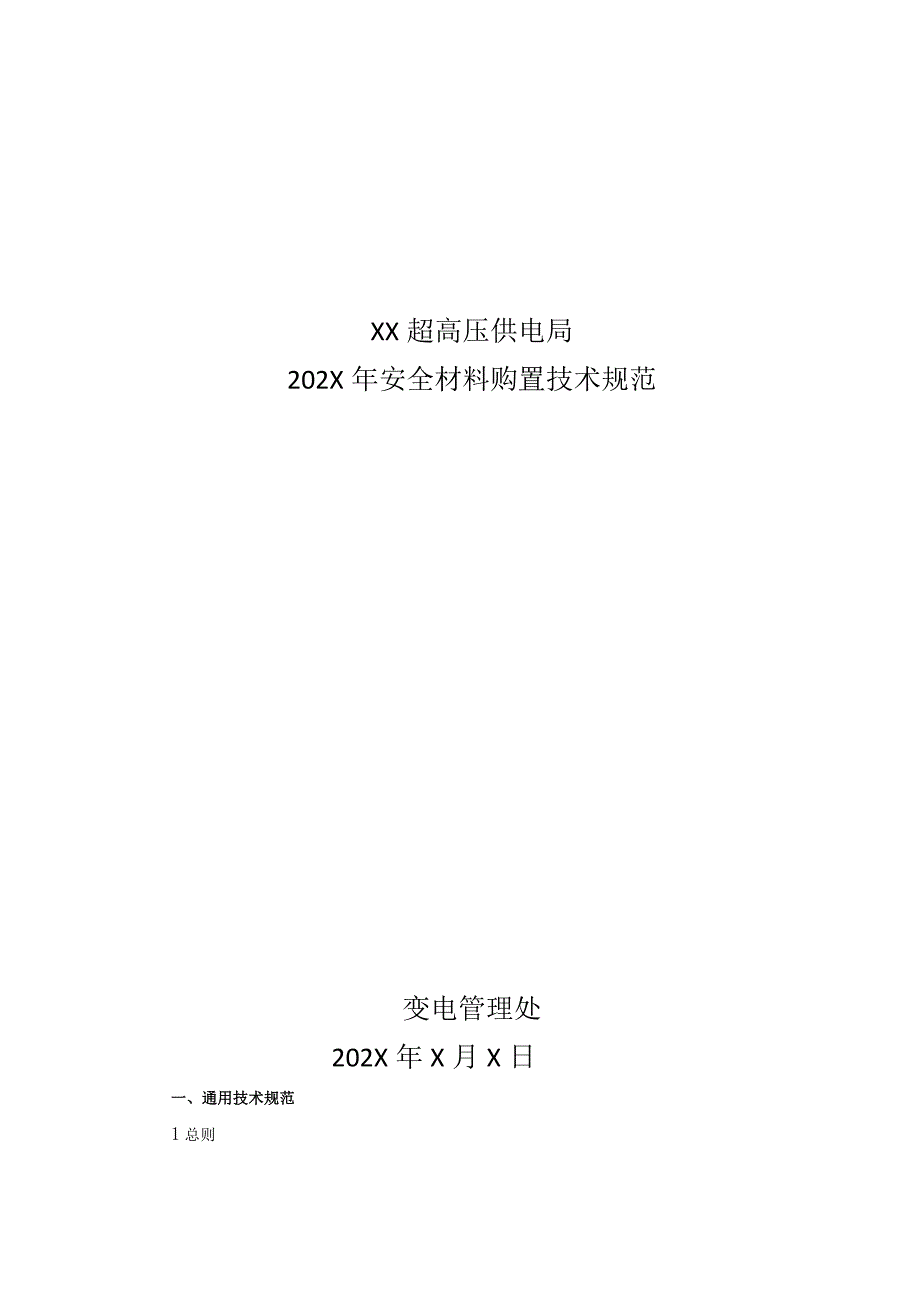

1、XX超高压供电局202X年安全材料购置技术规范变电管理处202X年X月X日一、通用技术规范1总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。投标人提供的XX超高压供电局202X年安全材料购置应符合招标文件所规定的要求。1.1.3本招标文件采购标准规范提出了对XX超高压供电局202X年安全材料购置技术上的规范和说明。1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本采购标准规
2、范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准与投标人所执行的标准不一致时，按要求较高的标准执行。1.1.5如果投标人没有以书面形式对本采购标准规范的条文提出差异，则意味着投标人提供的产品完全符合本招标文件的要求。如有与本招标文件要求不一致的地方，必须逐项在“技术差异表”中列出。1.1.6 本采购标准规范将作为订货合同的附件，与合同具有同等的法律效力。本采购标准规范未尽事宜，由合同签约双方在合同谈判时协商确定。1.1.7 本采购标准规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。1.1 .8本招标文件采购

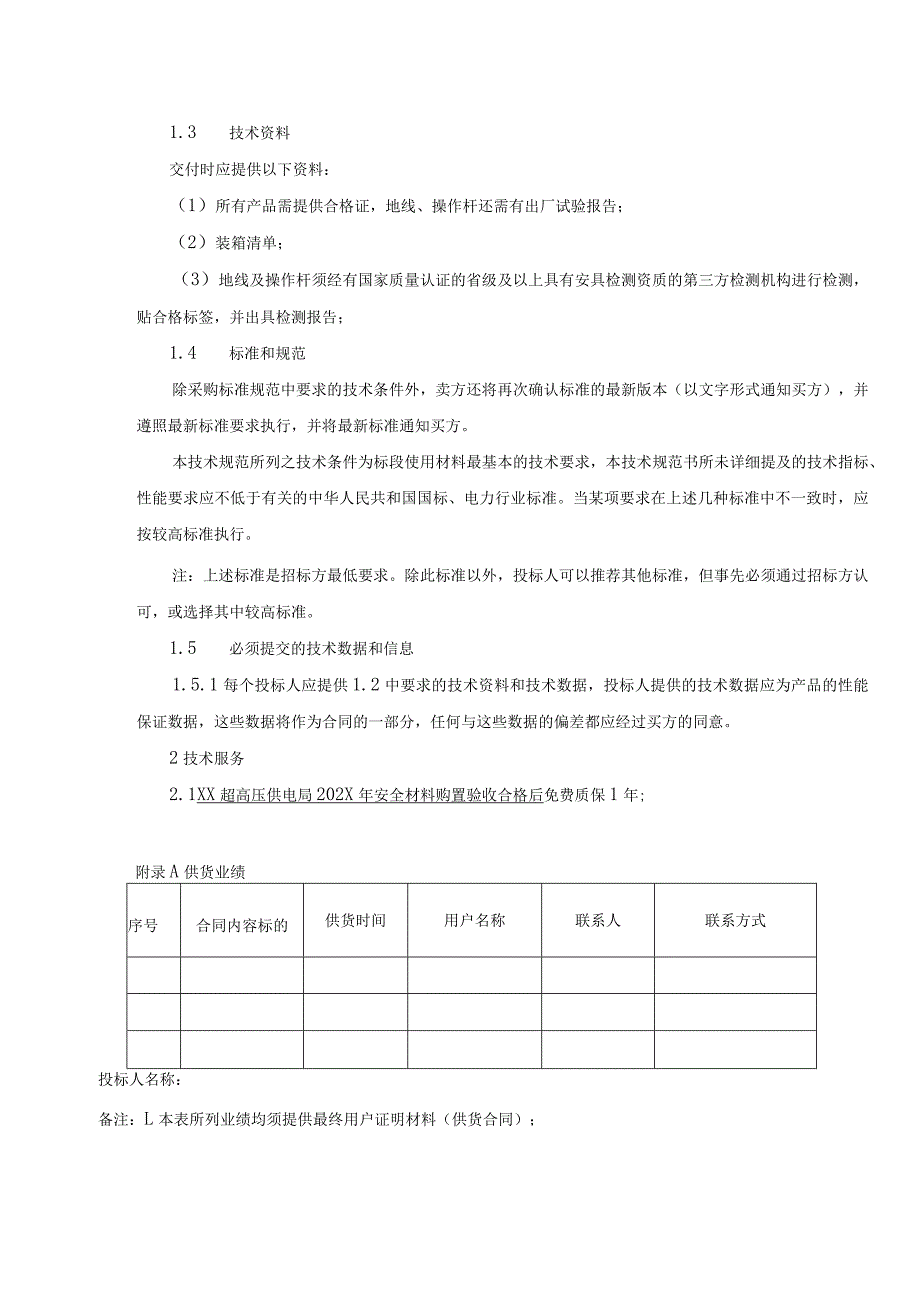

3、标准规范中通用部分各条款如与采购标准规范专用部分有冲突，以专用部分为准。1.2 工作范围和进度要求1.2.1 本采购标准规范仅适用于技术专用部分货物需求一览表中所列XX超高压供电局202X年安全材料购置的包装、供货和服务等技术要求。1.2.2 交货时间如有延误，卖方应及时将延误交货的原因、后果及采取的补救措施等向买方说明。1.3 技术资料交付时应提供以下资料：（1）所有产品需提供合格证，地线、操作杆还需有出厂试验报告；（2）装箱清单；（3）地线及操作杆须经有国家质量认证的省级及以上具有安具检测资质的第三方检测机构进行检测，贴合格标签，并出具检测报告；1.4 标准和规范除采购标准规范中要求的技术
4、条件外，卖方还将再次确认标准的最新版本（以文字形式通知买方），并遵照最新标准要求执行，并将最新标准通知买方。本技术规范所列之技术条件为标段使用材料最基本的技术要求，本技术规范书所未详细提及的技术指标、性能要求应不低于有关的中华人民共和国国标、电力行业标准。当某项要求在上述几种标准中不一致时，应按较高标准执行。注：上述标准是招标方最低要求。除此标准以外，投标人可以推荐其他标准，但事先必须通过招标方认可，或选择其中较高标准。1.5 必须提交的技术数据和信息1.5.1每个投标人应提供1.2中要求的技术资料和技术数据，投标人提供的技术数据应为产品的性能保证数据，这些数据将作为合同的一部分，任何与这些数
5、据的偏差都应经过买方的同意。2技术服务2.1XX超高压供电局202X年安全材料购置验收合格后免费质保1年;附录A供货业绩序号合同内容标的供货时间用户名称联系人联系方式投标人名称：备注：L本表所列业绩均须提供最终用户证明材料（供货合同）；附录B材料配置表厂家填写产品名称型号、规格数量单位二、专用技术规范1项目需求部分表1货物需求及供货范围一览表序号货物名称招标单位要求投标单位响应规格单位数量规格数量1“已停用”标示牌铝合金，25*25cm,衬底色为绿色，中有直径20Cm的白圆圈，黑字，写于白圆圈之中。标示牌边缘光滑、无毛刺、无尖角。颜色、样式符合内蒙古电力公司变电站标准化管理办法中标志牌管理规范
6、。块X2“在此工作”标示牌铝合金，25cm*25cmo背后四角及中间带条状磁铁，要求条状磁铁吸力大。粘贴美观。标示牌边缘光滑、无毛刺、无尖角。衬底为绿色，中有直径20Cnl的白圆圈，黑字，写于白圆圈之中。样式参照国家电网电力公司安全工作规程变电部分中标示牌式样。块X3“禁止攀登，高压危险”标示牌铝合金，30cm*24cm,实际厚度最低InlnU白底，红色圆形斜杠，黑色禁止标志符号，红底黑字。标示牌边缘光滑、无毛刺、无尖角。样式参照内蒙古电力公司变电站标准化管理办法中标志牌管理规范块X4“禁止合闸，有人工作”标示牌铝合金，8cm*6.5cm,标示牌边缘光滑、无毛刺、无尖角。白底，红色圆形斜杠，黑
7、色禁止标志符号，红底白字，样式参照国家电网电力公司安全工作规程变电部分中标示牌式样。块X5“禁止合闸，有人工作”标示牌铝合金20cm*16cm,标示牌边缘光滑、无毛刺、无尖角。白底，红色圆形斜杠，黑色禁止标志符号，红底白字，样式参照国家电网电力公司安全工作规程变电部分中标示牌式样。块X6“禁止分闸”标示牌铝合金20cm*16cm,标示牌边缘光滑、无毛刺、无尖角。白底，红色圆形斜杠，黑色禁止标志符号，红底白字，样式参照国家电网电力公司安全工作规程变电部分中标示牌式样。块X7“未经许可，不得入内、禁止烟火”、禁止使用无线通信”组合标示牌铝合金，48Cm*20cm,标示牌边缘光滑、无毛刺、无尖角。样
8、式参照内蒙古电力公司变电站标准化管理办法中标志牌管理规范。块X8标示牌悬挂链长约45Cin镀洛金属链，链两头有可活动打开的挂钩,挂钩开合灵活，经久耐用，用于悬挂标示牌。条X9卷轴红慢布横向卷帘式L7X0.4米，横向每85Cin为分为一个间隔，每个间隔上印有横版“运行设备”白色字样。两侧卷帘上需条状磁铁，能轴X吸附在保护屏柜上。要求拉出侧的条状磁铁吸力足以耐受卷轴侧卷簧的拉伸。拉出侧条状磁铁（磁板）装设在红幔布内，红幔布质量要好，要能承受拉力并美观。磁条（磁板）为一个整体，不需有螺丝固定（因螺丝容易松脱遗失，造成后期维修困难），拉出侧卷帘应有拉手，便于操作。10红幔布横款，尺寸：1.65*0.8
9、米，材质为棉布，红幔布中间印有横排“运行设备”白色字样。红幔布上下两端及左右两端需均匀装设强力纽扣磁铁，保证与屏柜的吸合力。块X11红幔布竖款，尺寸：2.1*0.8m,材质为棉布，红帔布中间印有竖排“运行设备”白色字样。红帽布上下两端及左右两端需均匀装设强力纽扣磁铁，保证与屏柜的吸合力。块X12220kV接地线组合式。地线操作杆三相，每相3节，每节1.4米，操作杆采用优质玻璃钢环氧树脂材料，操作杆的硬度要达到3节连接起来带上接地线的重量弯曲度不超高80。操作杆末端有绝缘护套，导线夹采用双簧式，线夹内径26cm,符合22OkV导线线径要求，采用优质紫铜压铸成形，符合电力行业标准，工频耐压试验要求
10、合格，符合安全工器具短路接地线操作棒试验要求。接地线截面为2511u112,材质为优质紫铜。三相合一地线，线长3*8+6米。成套接地线由覆柔软、耐高温的透明绝缘护层多股软铜线和双螺丝铜五防锁、双孔铜接线鼻组成。符合组X电力行业标准，成组直流电阻试验要求合格，符合安全工器具短路接地线试验要求。13380V接地操作杆操作杆为三相，每相1节，每节1米，操作杆采用优质玻璃钢环氧树脂材料，操作杆末端有绝缘护套，导线夹采用螺旋式，接地夹为双螺丝五防锁。导线夹和接地夹采用优质紫铜压铸成形。符合电力行业标准，耐压试验要求合格。组X14500kV接地线组合式。地线操作杆三相，每相5节，每节L6米，操作杆采用优质
11、玻璃钢环氧树脂材料，操作杆的硬度要达到5节连接起来带上接地线的重量弯曲度不超高80。操作杆末端有绝缘护套，导线夹采用双簧式，线夹内径27cm,符合50OkV导线线径要求，采用优质紫铜压铸成形，符合电力行业标准，工频耐压试验要求合格，符合安全工器具短路接地线操作棒试验要求。接地线截面为25i三2,材质为优质紫铜。三相合一地线，线长3*12+10米。成套接地线由覆柔软、耐高温的透明绝缘护层多股软铜线和双螺丝铜五防锁、双孔铜接线鼻组成。符组X合电力行业标准，成组直流电阻试验要求合格，符合安全工器具短路接地线试验要求。15安全围网每组10米长、1米宽。围网上每1米处设置一个“止步、高压危险”标示牌。围
