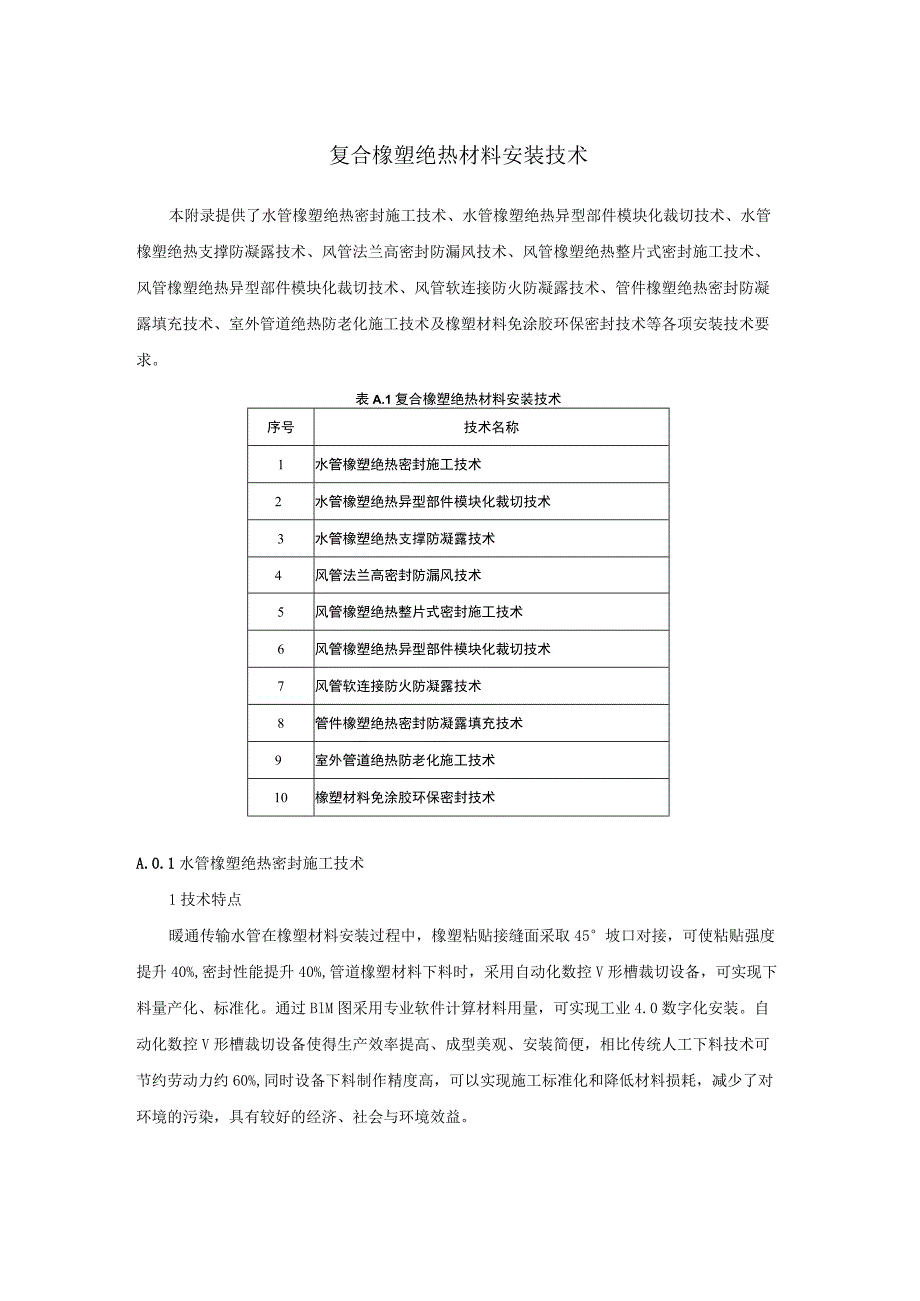

1、复合橡塑绝热材料安装技术本附录提供了水管橡塑绝热密封施工技术、水管橡塑绝热异型部件模块化裁切技术、水管橡塑绝热支撑防凝露技术、风管法兰高密封防漏风技术、风管橡塑绝热整片式密封施工技术、风管橡塑绝热异型部件模块化裁切技术、风管软连接防火防凝露技术、管件橡塑绝热密封防凝露填充技术、室外管道绝热防老化施工技术及橡塑材料免涂胶环保密封技术等各项安装技术要求。表A.1复合橡塑绝热材料安装技术序号技术名称1水管橡塑绝热密封施工技术2水管橡塑绝热异型部件模块化裁切技术3水管橡塑绝热支撑防凝露技术4风管法兰高密封防漏风技术5风管橡塑绝热整片式密封施工技术6风管橡塑绝热异型部件模块化裁切技术7风管软连接防火防凝
2、露技术8管件橡塑绝热密封防凝露填充技术9室外管道绝热防老化施工技术10橡塑材料免涂胶环保密封技术A.0.1水管橡塑绝热密封施工技术1技术特点暖通传输水管在橡塑材料安装过程中，橡塑粘贴接缝面采取45坡口对接，可使粘贴强度提升40%,密封性能提升40%,管道橡塑材料下料时，采用自动化数控V形槽裁切设备，可实现下料量产化、标准化。通过BlM图采用专业软件计算材料用量，可实现工业4.0数字化安装。自动化数控V形槽裁切设备使得生产效率提高、成型美观、安装简便，相比传统人工下料技术可节约劳动力约60%,同时设备下料制作精度高，可以实现施工标准化和降低材料损耗，减少了对环境的污染，具有较好的经济、社会与环境
3、效益。相对传统水管传输管道橡塑安装流程，管道密封测试完毕后，橡塑材料安装步骤与传统相同。Wo图A.0.145坡口对接3技术指标1）冷媒传输管道系统保温耐火性能指标及严密性指标，应满足工业设备及管道绝热工程施工质量验收标准GB/T50185要求；2）绝热工程的施工应满足建筑节能与可再生能源利用通用规范GB55015要求。4适用范围适用于暖通传输冷媒及水管道橡塑安装。A.0.2水管橡塑绝热异形部件模块化裁切技术1技术特点暖通传输管道橡塑材料安装过程中，变径、弯头、三通、多通等异型部件橡塑材料下料，宜采用自动化数控异型裁切设备，实现下料量产化、标准化。通过BIM图采用专业软件计算材料用量，可实现工业

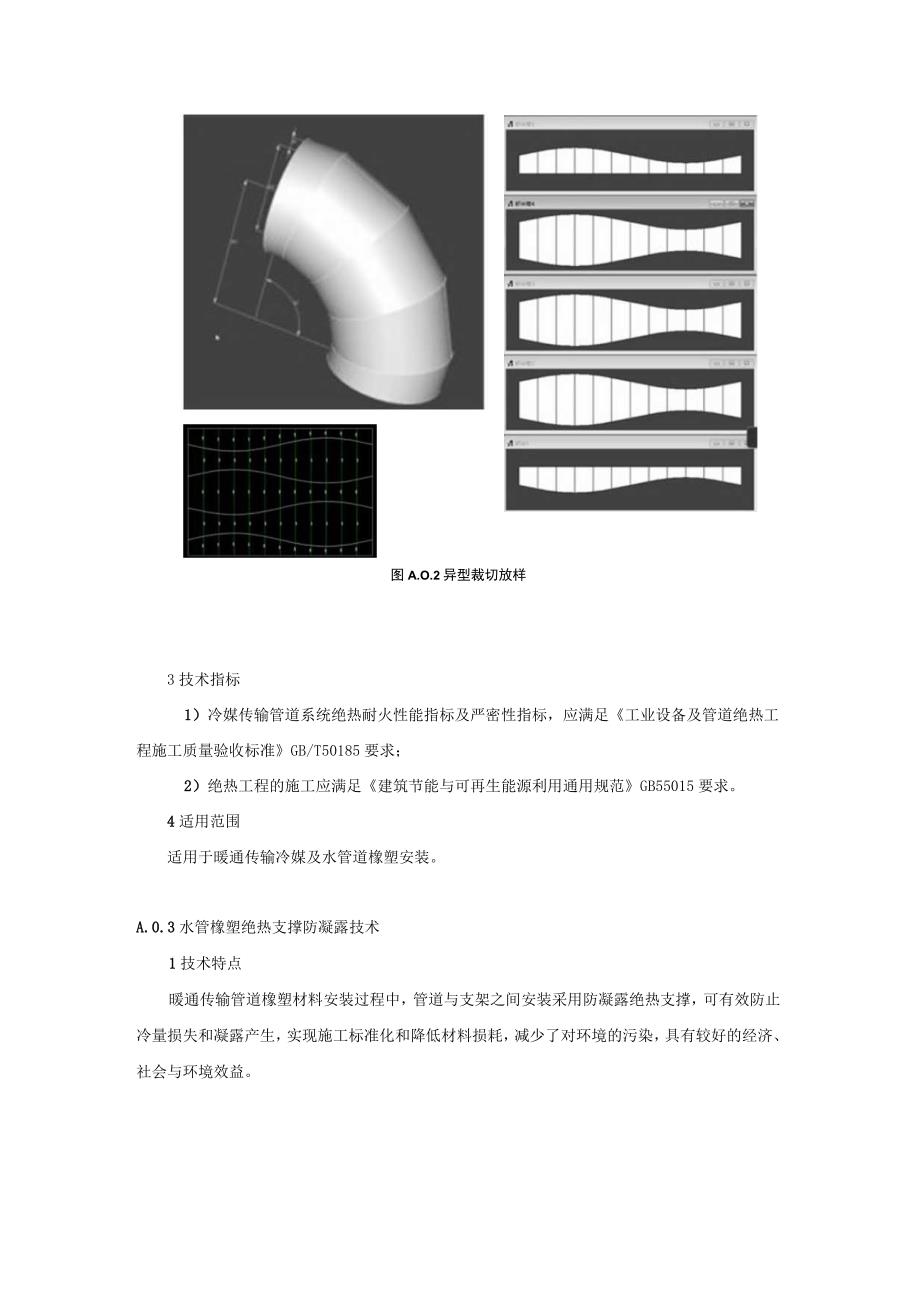

4、4.0数字化安装。自动化数控异型裁切设备使得生产效率提高、成型美观、安装简便，相比传统人工下料技术可节约劳动力约60%,同时设备下料制作精度而，可以实现施工标准化和降低材料损耗，减少了对环境的污染，具有较好的经济、社会与环境效益。2施工工艺在水管吊装连接完成，密封测试完毕后，安装步骤与传统相同，安装效率较传统安装方式得到提升。图A.O.2异型裁切放样3技术指标1）冷媒传输管道系统绝热耐火性能指标及严密性指标，应满足工业设备及管道绝热工程施工质量验收标准GB/T50185要求；2）绝热工程的施工应满足建筑节能与可再生能源利用通用规范GB55015要求。4适用范围适用于暖通传输冷媒及水管道橡塑安装
5、。A.0.3水管橡塑绝热支撑防凝露技术1技术特点暖通传输管道橡塑材料安装过程中，管道与支架之间安装采用防凝露绝热支撑，可有效防止冷量损失和凝露产生，实现施工标准化和降低材料损耗，减少了对环境的污染，具有较好的经济、社会与环境效益。相对普通管道管托安装，本工艺采用绝热支撑，保障管道内冷量无外漏，防止冷量损失和凝露产生。其他安装步喉与传统相同，绝热效果较传统安装方式得到提升。图A.0.3防凝露绝热支撑3技术指标1）冷媒传输管道系统绝热耐火性能指标及严密性指标，应满足工业设备及管道绝热工程施工质量验收标准GB/T50185要求：2）绝热工程的施工应满足建筑节能与可再生能源利用通用规范GB55015要
6、求。4适用范围适用于暖通传输冷媒及水管道橡塑安装。A.0.4风管法兰富密封防漏风技术1技术特点金属风管在传统镀锌薄钢板法兰风管安装过程中，在法兰连接处粘贴高密封防漏风法兰条，密封法兰条内槽三面紧贴法兰顶部和连接螺栓两侧，法兰条下边紧贴风管面，转角处采用45对接工艺。该技术的运用，省去裁切法兰片材施工工序，有效的提高风管安装效率，风管的密封性得到极大提高，减少了能量损耗，具有较好的经济、社会与环境效益。2施工工艺相对普通薄钢板法兰风管的安装流程，在风管吊装连接完成，密封测试完毕后，安装密封法兰条，然后安装风管主体部分橡塑材料，安装步骤与传统不同。由于法兰绝热材料下料工序取消，且风管主体部分采用整
7、片式V型槽裁切安装技术，安装效率较传统安装方式得到提升。此外内绝热金属风管还有以下施工要点，如图A.0.4所示。图A.0.4密封法兰条1）在安装风管橡塑之前，首先确保风管已密封测试完毕，其次要检查风管是否干净整洁，有无受到污染等；2）风管法兰密封施工技术与传统安装工艺有所区别，防漏风法兰条为卡口形式，五个面均需紧密贴合，转角处45对接，材料接口处在顶端处，涂胶粘贴与传统工艺一致；3）当风管周长2200Omnl时，一片式可分解成两片式安装，避免因橡塑材料片材过大增大下料制作和安装难度；4）风管橡塑材料安装完毕后，要注意的是橡塑材料对接口粘贴必须平整，接口不齐是导致风管严密性不合格的主要因素之一。
8、3技术指标1）风管系统强度及严密性指标,应满足通风与空调工程施工质量验收规范GB50243要求；2）风管系统绝热及耐火性能指标,应分别满足通风与空调工程施工质量验收规范GB50243和通风管道技术规程JGJ141要求：3）绝热工程的施工应满足建筑节能与可再生能源利用通用规范GB55015要求。4适用范围适用于暖通通风管道橡塑安装。A.O.5风管橡塑绝热整片式密封施工技术1技术特点金属风管在传统镀锌薄钢板法兰风管橡塑材料安装过程中，在风管转角处橡塑材料采取45V型槽裁切，折叠后形成90度直角，可紧贴风管，风管标准节橡塑材料下料时，采用自动化数控V型槽裁切设备，可实现下料量产化、标准化。通过BIM
9、图采专业软件计算材料用量，可实现工业4.0数字化安装。自动化数控V型槽裁切设备使得生产效率提高、成型美观、安装简便，相比传统人工下料技术可节约劳动力约60%,同时设备下料制作精度高，可以实现施工标准化和降低材料损耗，减少了对环境的污染，具有较好的经济、社会与环境效益。2施工工艺相对传统薄钢板法兰风管橡塑安装四片堆砌法，整片式密封施工技术可由自动化数控V型槽裁切设备下料，整片式安装，减少拼缝，安装便捷。由于绝热材料下料工序采用自动化数控V型槽裁切设备替代，风管橡塑材料采用整片式V型槽裁切安装技术，安装效率较传统安装方式得到提升。此外风管整片式密封施工技术还有以下施工要点，如图.0.5-1、A.0
10、.5-2所示：图A.0.5-1整片式V型槽裁切安装技术图A.0.5-2整片式V型槽裁切安装技术1）在安装风管橡塑之前，首先确保风管已密封测试完毕，其次要检查风管是否干净整洁，有无受到污染等；2）风管整片式密封施工技术与传统安装工艺有所区别，整片式密封施工技术是使用一片橡塑材料将风管包裹住，转角处45对接，材料接口处在顶端处，涂胶粘贴与传统工艺一致；3）当风管周长2200OnInl时;一片式可分解成两片式安装，避免因橡塑材料片材过大增大下料制作和安装难度；4）风管橡塑材料安装完毕后，要注意橡塑材料对接口粘贴必须平整，接口不齐是导致风管严密性不合格的主要因素之一。3技术指标1）风管系统强度及严密性
11、指标，应满足通风与空调工程施工质量验收规范GB50243要求；2）风管系统绝热及耐火性能指标，应分别满足通风与空调工程施工质量验收规范GB50243和通风管道技术规程JGJ141要求;3）绝热工程的施工应满足建筑节能与可再生能源利用通用规范GB55015要求。4适用范围适用于暖通通风管道橡塑安装。.0.6风管橡塑绝热异型部件模块化裁切技术1技术特点金属风管在传统镀锌薄钢板风管橡塑材料安装过程中，变径、弯头、三通、多通等异型部件橡塑材料下料，宜采用自动化数控异型裁切设备，实现下料量产化、标准化。通过BlM图采用专业软件计算材料用量，可实现工业4.0数字化安装。自动化数控异型裁切设备使得生产效率提
12、高、成型美观、安装简便，相比传统人工下料技术可节约劳动力约60%,同时设备下料制作精度富，可以实现施工标准化和降低材料损耗，减少了对环境的污染，具有较好的经济、社会与环境效益。2施工工艺相对普通薄钢板法兰风管的橡塑材料人工下料流程,采用自动化数控异型裁切设备使得下料效率提高、精度高、成型美观、安装简便。在风管吊装连接完成，密封测试完毕后，安装步骤与传统相同，安装效率较传统安装方式得到提升。图A.0.6异型部件模块化裁切3技术指标1）风管系统强度及严密性指标，应满足通风与空调工程施工质量验收规范GB50243要求；2）风管系统绝热及耐火性能指标，应分别满足通风与空调工程施工质量验收规范GB502
13、43和通风管道技术规程JGJ141要求；4适用范围适用于暖通通风管道橡塑安装。A.0.7风管软连接防火防凝露技术1技术特点金属风管镀锌薄钢板风管安装过程中，末端设备与风管接口处和风管与风口接口处可采用防火防凝露绝热软接，一次施工即可满足风管系统减震降噪防凝露要求和消防防火要求，使得安装效率提富、风管连接成型美观、安装简便，相比传统三防布加绝热安装可节约劳动力，可以实现施工标准化和降低材料损耗，减少了对环境的污染，具有较好的经济、社会与环境效益。2施工工艺相对普通薄钢板风管的软连接流程，采用防火防凝露绝热软接使得安装效率提高、精度高、风管成型美观、安装简便。在风管吊装连接完成，密封测试完毕后，安
14、装步骤与传统相同，安装效率较传统安装方式得到提升。图A.0.7防火防凝露软连接3技术指标1）风管系统强度及严密性指标，应满足通风与空调工程施工质量验收规范GB50243要求；2）风管系统绝热及耐火性能指标，应分别满足通风与空调工程施工质量验收规范GB50243和通风管道技术规程JGJ141要求；4适用范围适用于暖通通风管道橡塑安装。A.0.8管件橡塑绝热密封防凝露填充技术1技术特点暖通传输管道橡塑材料安装过程中，阀门、过滤器等部件非标准异型橡塑材料下料，可采用橡塑填充料将非标准尺寸填充为标准尺寸，再根据实际需求使用自动化数控异型裁切设备，实现下料量产化、标准化。通过专业软件计算材料用量，自动化
15、数控异型裁切设备使得生产效率提高、成型美观、安装简便，同时设备下料制作精度高，可以实现施工标准化和降低材料损耗，减少了对环境的污染，具有较好的经济、社会与环境效益。2施工工艺相对普通非标异型管道安装，本工艺多出橡塑填充工序，保障橡塑材料内无空鼓，防止凝露产生。其他安装步骤与传统相同，绝热效果较传统安装方式得到提升。图A.0.8非标准异型部件橡塑材料下料3技术指标1）冷媒传输管道系统绝热耐火性能指标及严密性指标，应满足工业设备及管道绝热工程施工质量验收标准GB/T50185要求：2）绝热工程的施工应满足建筑节能与可再生能源利用通用规范GB55015要求。4适用范围适用于暖通传输冷媒及水管道橡塑安装。A.0.9室外管道绝热防老化施工技术1技术特点暖通传输水管在橡塑材料安装过程中，户外管道采用耐候型复合橡塑材料，抗水汽渗透力强，抗老化、抗冲击、防破损性能大幅提升，使用寿命可加倍延。较传统橡塑加保护管壳安装，减少管壳安装工序，降低施工成本。产品的更换周期时间延长，降低废料的产生，减少了对环境的污染，具有较好的经济、社会与环境效益。
