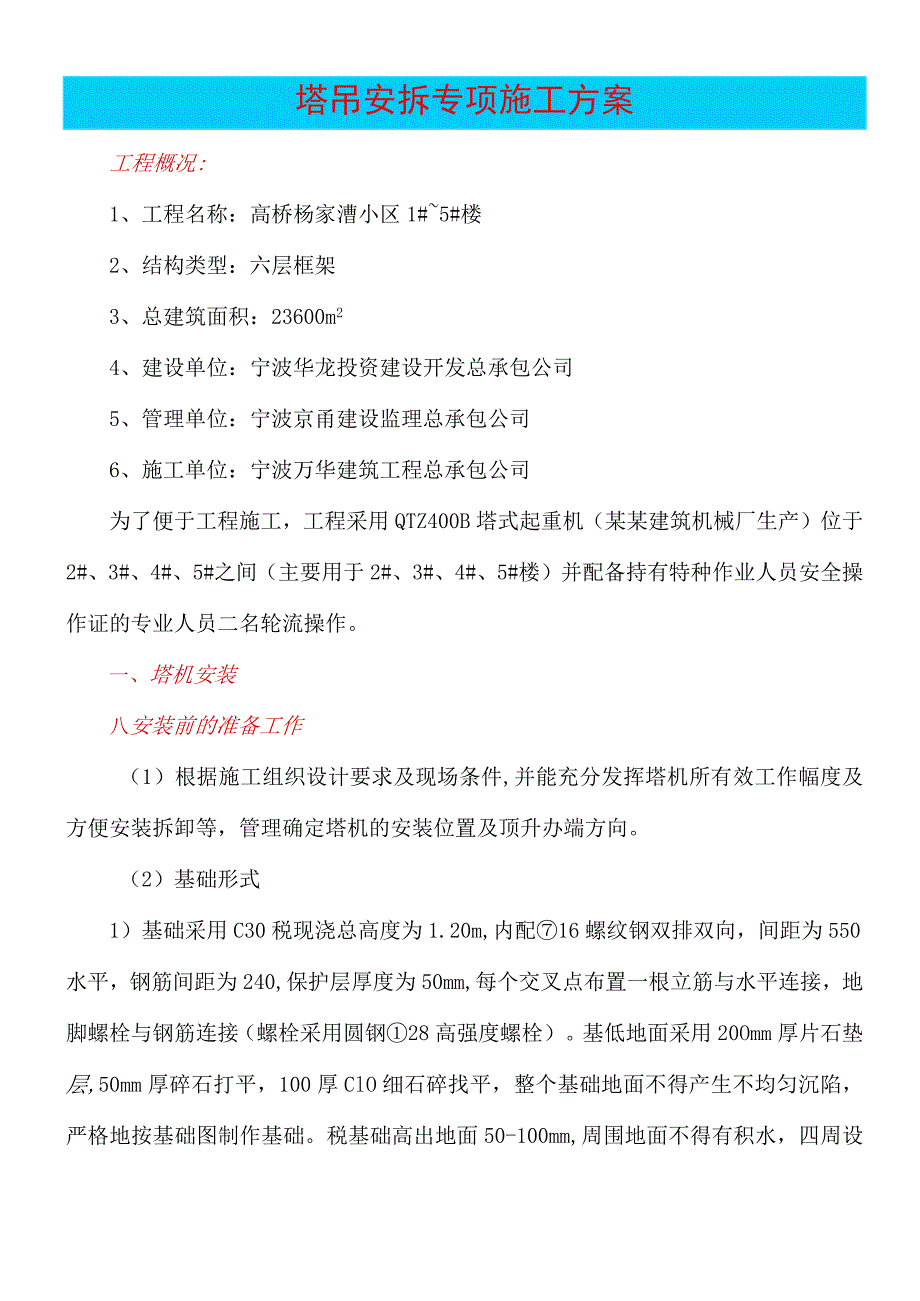

塔吊施工方案范文.docx_第1页
第1页 / 共10页

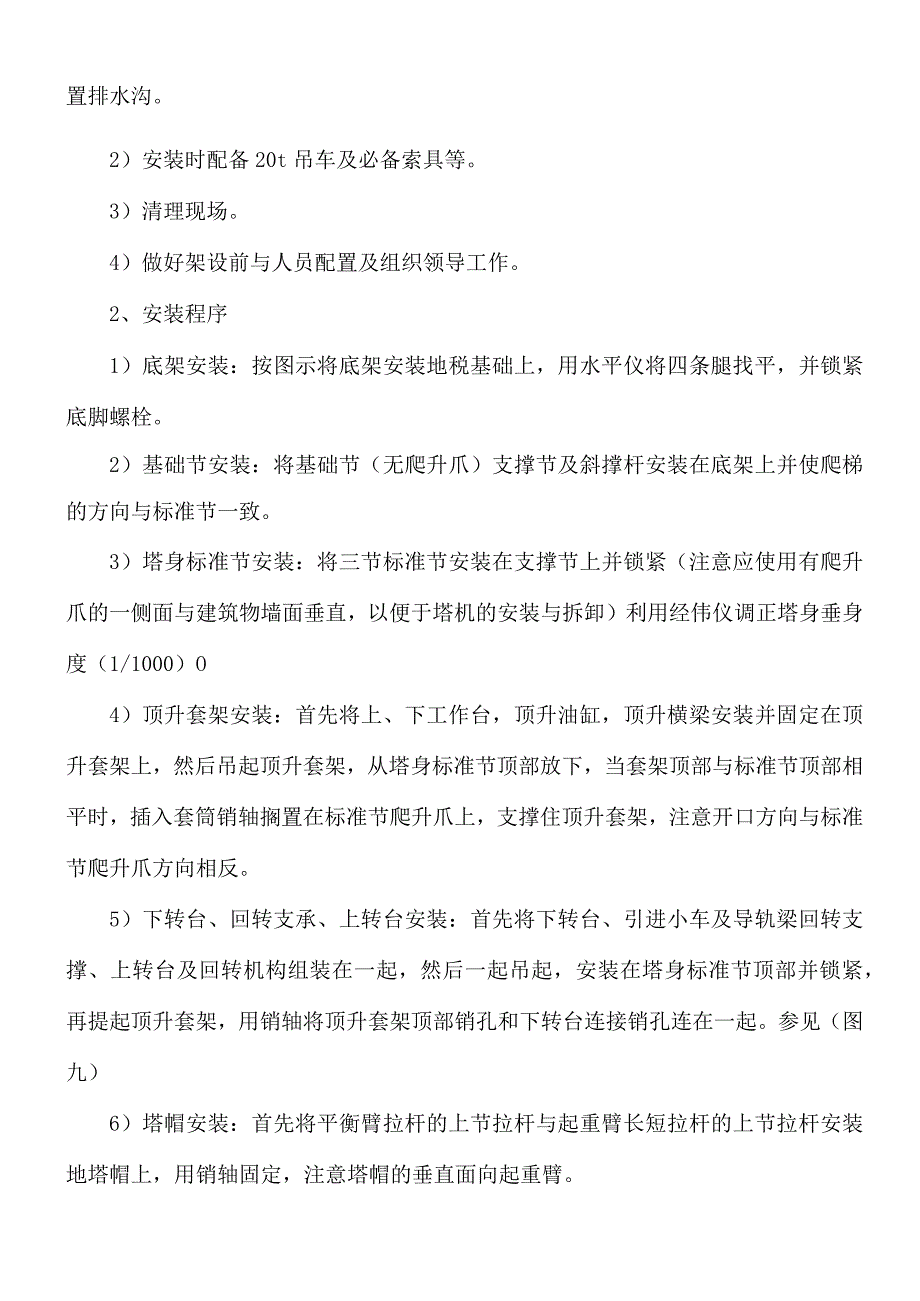

塔吊施工方案范文.docx_第2页
第2页 / 共10页
塔吊施工方案范文.docx_第3页
第3页 / 共10页
塔吊施工方案范文.docx_第4页
第4页 / 共10页
塔吊施工方案范文.docx_第5页
第5页 / 共10页
塔吊施工方案范文.docx_第6页
第6页 / 共10页
塔吊施工方案范文.docx_第7页
第7页 / 共10页
塔吊施工方案范文.docx_第8页
第8页 / 共10页
塔吊施工方案范文.docx_第9页
第9页 / 共10页
塔吊施工方案范文.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《塔吊施工方案范文.docx》由会员分享,可在线阅读,更多相关《塔吊施工方案范文.docx(10页珍藏版)》请在第壹文秘上搜索。

1、塔吊安拆专项施工方案工程概况:1、工程名称:高桥杨家漕小区1#5#楼2、结构类型:六层框架3、总建筑面积:23600m24、建设单位:宁波华龙投资建设开发总承包公司5、管理单位:宁波京甬建设监理总承包公司6、施工单位:宁波万华建筑工程总承包公司为了便于工程施工,工程采用QTZ400B塔式起重机(某某建筑机械厂生产)位于2#、3#、4#、5#之间(主要用于2#、3#、4#、5#楼)并配备持有特种作业人员安全操作证的专业人员二名轮流操作。一、塔机安装八安装前的准备工作(1)根据施工组织设计要求及现场条件,并能充分发挥塔机所有效工作幅度及方便安装拆卸等,管理确定塔机的安装位置及顶升办端方向。(2)基

2、础形式1)基础采用C30税现浇总高度为1.20m,内配16螺纹钢双排双向,间距为550水平,钢筋间距为240,保护层厚度为50mm,每个交叉点布置一根立筋与水平连接,地脚螺栓与钢筋连接(螺栓采用圆钢28高强度螺栓)。基低地面采用20Omm厚片石垫层,50mm厚碎石打平,100厚ClO细石碎找平,整个基础地面不得产生不均匀沉陷,严格地按基础图制作基础。税基础高出地面50-100mm,周围地面不得有积水,四周设置排水沟。2)安装时配备20t吊车及必备索具等。3)清理现场。4)做好架设前与人员配置及组织领导工作。2、安装程序1)底架安装:按图示将底架安装地税基础上,用水平仪将四条腿找平,并锁紧底脚螺

3、栓。2)基础节安装:将基础节(无爬升爪)支撑节及斜撑杆安装在底架上并使爬梯的方向与标准节一致。3)塔身标准节安装:将三节标准节安装在支撑节上并锁紧(注意应使用有爬升爪的一侧面与建筑物墙面垂直,以便于塔机的安装与拆卸)利用经伟仪调正塔身垂身度(1/1000)O4)顶升套架安装:首先将上、下工作台,顶升油缸,顶升横梁安装并固定在顶升套架上,然后吊起顶升套架,从塔身标准节顶部放下,当套架顶部与标准节顶部相平时,插入套筒销轴搁置在标准节爬升爪上,支撑住顶升套架,注意开口方向与标准节爬升爪方向相反。5)下转台、回转支承、上转台安装:首先将下转台、引进小车及导轨梁回转支撑、上转台及回转机构组装在一起,然后

4、一起吊起,安装在塔身标准节顶部并锁紧,再提起顶升套架,用销轴将顶升套架顶部销孔和下转台连接销孔连在一起。参见(图九)6)塔帽安装:首先将平衡臂拉杆的上节拉杆与起重臂长短拉杆的上节拉杆安装地塔帽上,用销轴固定,注意塔帽的垂直面向起重臂。7)平衡臂安装:(a)首先将起升机构、平衡臂拉杆、配电箱、围栏安装在平衡臂上;(b)回转机构接通电源;(C)两根长吊索拴住平衡臂吊装点;(d)用大绳拴住平衡臂后端辅助臂架的方向;(e)吊起平衡臂使根部销孔对准上转台后部销孔,用销轴锁住;(f)向上吊起平衡臂,使尾部有15-20的仰角,将平衡臂拉杆连接在一起,用销轴固定,再放平平衡臂使拉杆受力,最后拆下吊索及大绳。8

5、)平衡重臂吊装:将2块平衡重吊装在平衡臂架内。9)起重臂安装:(a)首先将起重臂按架设方向对接成一体,挂上变幅小车、穿绕、拉紧、固定小车变幅钢丝绳,最后将变幅小车移动至根部臂架处固定;(b)起重臂前、后拉杆按顺序连接起来,并放置在臂架上弦杆顶部。用铁丝捆牢;(C)吊索捆拄前后臂架上弦杆,并使之平衡;(d)用大绳捆住起重臂架上弦杆顶部;(e)吊起起重臂,使根部校点对准上转台前销孔,用锁轴锁住;(f)向上吊起起重臂尾部,使之抬起150左右,然后将起重臂拉杆连接在一起,再放平起重臂,使起重臂前后拉杆受力,最后拆下吊索及大绳。10)驾驶室安装:驾驶室吊起安装在塔帽一侧,接通各部电源。11)平衡重安装:

6、利用吊车将其余平衡重吊装就位。12)穿绕起重钢丝绳及吊钩,参见图六。13)液压站吊装:将液压站吊至下工作台的左后侧放置,接通油路。14)空载运转试验、起升、左右回转、变幅。3、塔机的顶升加节。1)做好顶升前的各项准备工作。2)将所加标准节依次吊运至加节引入方向起重臂之下的位置,顺序放好。3)将起重臂转至放置塔身标准节的方向,使起重臂停止转动,并接通液压站电源。4)吊起一节标准节放至加节引起小车上拖入轨道,调节变幅小车位置,使塔机处于平衡状态。5)(a)拆下下转台与塔身标准节之间的连接螺栓,启动油泵,将顶升横梁两端轴放入标准节爬升爪内,然后开始顶升;(b)当顶起一个高度(800mm)后,将插轴插

7、入爬升爪内,再回收油缸活塞,使插轴逐渐受力支撑起顶套架;(C)回收活塞使顶升横梁升起一个高度(800mm),端轴进入爬升爪内,按上述顺序连接三次顶升,最后一次应使活塞杆全部伸出,支撑住上部结构,然后再价节。6)将标准节推入顶升套架内,使底部与塔身对正(注意保证底部与塔身顶面距3-5Cm),用4根定位销轴从下转台四角套管插入,与标准节顶部套管串在一起定位,慢慢回收活塞杆,使引入节底部与塔身对接在一起,用8根高强螺栓紧固,当下转台与引入节对接在一起后,每角固定一根高强螺栓,然后在加节引进小车上再挂上一标准节,拆开下转台的四根固定螺栓,重复上述顶升过程。注意:加节时,当下转台与标准节无连接时严禁回转

8、起动。7)当塔身加高到所需高度后,最后将下转台与塔身用高强度螺栓坚固好,收回活塞杆,提起顶升横梁,将端轴置入爬升爪内。4、塔机的附着:当塔机的自由高度达到规定值时,需加附墙装置。1)首先在建筑物的预定高度设置锚固预埋件,锚固座;2)在塔身的预定高度(与锚固座同一水平)固定附墙框架,注意框架安装前应先在塔身上设置工作架,以支撑放置框架。3)吊装附墙杆(1)两端分别放置插入在框架和锚固座内,两端销孔分别插入较细的固定销暂连在一起,4)吊装附墙杆(2),一端与附墙杆(1)框架对正销孔穿入销轴及开口销固定,另一端插入另一锚固座内,用较细的固定销暂连在一起;5)吊装附墙杆(3),一端与框架对正,销孔穿入

9、销轴及开口销固定,另一端插入锚固座内暂时连接;6)臂架摆向锚固点并移动变幅小车以平衡塔身,将全部附墙杆与锚固座用轴、开口销固定;7)用经伟仪找正塔身,当起重臂与建筑物墙面垂直时,调节支撑杆端螺杆,塔身校正后,锁紧固定螺母;5、塔机的拆卸:塔机的拆卸程序与架设程序相反。1)拆除标准节,并依次将所有附墙架拆除。注意:拆除标准时,当下转台与标准节无连接时,严禁回转起动;2)按照上述顺序依次拆除标准节,并将塔身降至最低高度,并将顶升套架的插轴插入爬升爪内;3)放下吊钩,拆下起重绳固定端,将起重钢丝绳收回起升卷筒;4)收回变幅小车至臂架根部固定,拆下变幅绳固定端,将变幅绳收回至变幅卷筒;5)利用吊车放下

10、平衡重、注意:在未拆下起重臂前,必须保留两块平衡重;6)拆除电源;7)利用吊车,拆除驾驶室;8)拆除起重臂:(a)首先在臂架端部拴一根大绳以控制臂架方向;(b)起重吊索固定在臂架平衡部位,吊车慢慢吊起起重臂架向上一个角度(15o-2Oo),使拉杆放置在上弦杆上;(C)将拉杆从1、2节之间拆开,并固定在上弦杆上;(d)放平起重臂拆下根部销轴使起重臂平稳脱离上转台后,放置在地面上;9)拆除平衡臂:(a)放下两块平衡重;(b)吊起平衡臂并使尾部上翘;(C)拆下平衡臂拉杆;(d)放平平衡臂,拆除臂根与上转台的连接销轴;(e)将平衡臂徐徐放地在面上;10)拆除塔帽;11)拆下顶升套架与下转台之间的固定销

11、轴;12)吊下液压站;13)将上下转台,回转机构等一起吊下;14)吊下顶升套架。15)拆除塔身剩余标准节;16)拆除底架;17)拆除的塔机部件,按要求分解装箱运离现场。6、塔机的架设、拆卸时安全注意事项1)架设及拆卸塔机时的风力不得大于4级;2)作业人员应分工明确,统一指挥;3)作业人员应戴安全帽,穿胶鞋,登高配安全带;4)禁止从高处向下抛物;5)顶升前预先放松电缆线,放松的长度应大于塔身加高的高度;6)顶升与拆卸过程中,严禁摆动臂架。严禁回转起动;7)顶升与拆卸过程中,如发生故障应立即停车,排除故障后方可继续顶升与拆卸;8)顶升完毕后,应切断液压系统电源,方可操作使用塔机。基础计算:根据该工

12、程特点采用QTZ400B塔式起重机(某某建筑机械厂生产)固定式塔吊。400KN.M,额定起重矩为400KN.M,最大起重量4吨,平衡重14.45吨,当吊重为4吨时最大工作幅度为11M,当工作幅度为42M时吊重为0.8吨,塔式起重机基础采用4桩承台基础,桩长12M,采用0700钻孔桩,承台9500X9500X1200,采用C30钢筋砂基础。一、地质情况:地层编号及名称土层QP(Kpa)QP(Kpa)粘土2-120泥炭淤泥2-29淤泥质粘土314粘土418粉质粘土5-125砾砂细砂5-254粘土6-132圆砾砾砂6-2250080粘土7180060根据现场分布地层进行比较,同时结合塔基承载力要求,

13、G7孔取3层作为桩尖端头,进入3层6.27M。二、计算埋深:1.0M基础自重:262KN塔吊自重:191.3XI.2=229.56KN吊重:401.2=48KN总重:262+229.56+48=539.56KN建设取单桩承载力设计值:R=134.9KN按纯摩擦桩计算:选用0700周长为219.8Inln由公式:2.198qsiIi1.75=134.9KN估计为3层由工程地质条件:2-1层平均厚度:(2+0.5)2=1.25M2-2层平均厚度:(1+3.9)/2=2.45M3层平均厚度:(25.5+28.21)2=26.85MqsiIi=1.25X20+2.45X9=47.05KN(134.9+

14、47.05)/18=6.27M所以桩长取:1.25+2.45+6.27=9.97M宁波万华建筑工程总承包公202*年7月2日塔吊司机安全技术操作规程1、司机必须身体健康,两眼视力不近视,无色盲,两耳无听力障碍。必须经过安全技术培训考试,取得“特种作业人员安全操作证”后,方可独立操作。2、司机必须熟知所操作塔吊的性能构造,按塔吊有关规定、进行操作,严禁违章作业。应熟知机械的保养、检修知识,按规定应经常对机械进行日常保养。3、塔吊必须有灵敏的吊钩、绳筒、断绳保险装置,必须具备有效的超高限位、变幅限位、行走限位、力矩限制器、驾驶室升降限位器等,上升爬梯应有护圈。4、塔吊行走范围内,电缆线不能有接头,

15、有良好卷缆器,电缆线不能乱拖乱拉。5、作业前,应将轨钳提起,清除轨道上障碍物,拧好夹板螺丝;使用前应检查试吊。6、作业时,应将驾驶室窗子打开,注意指挥信号;冬委驾驶室内取暖,应有防火、防触电措施。7、多机作业,应注意保持各机操作距离,各机吊钩上所悬挂重物的距离不得小于3米。8、塔吊行走到接近轨道限位开关时,应提前减速停车;信号不明或可能引起事故时,应暂停操作。9、起吊时起重臂下不得有人停留或行走,起重臂、物件必须与架空电线保持安全距离;起吊应坚持“十不吊”的安全操作规定。10、物件起吊时.,禁止在物件上站人或进行加工;必须加工时,应放下垫好并将吊臂、吊钩及回转的制动器刹住,司机及指挥人员不得离开岗位。11、起吊在满负荷或接近负荷时,严禁降落臂杆或同时进行两个动作。12、起吊重物严禁自由下落,重物下落用手刹或脚刹控制缓慢下降。13、作业完毕后,塔吊应停放在轨道中部,臂杆不应过高,应顺向风源,卡紧夹轨钳,切断电源,应将起吊物件放下,刹住制动器,操纵杆放在空档,并关门上锁。14、自升塔吊在吊运物体时,平衡重必须移动至规定位置;专用电梯每次限乘3人,
