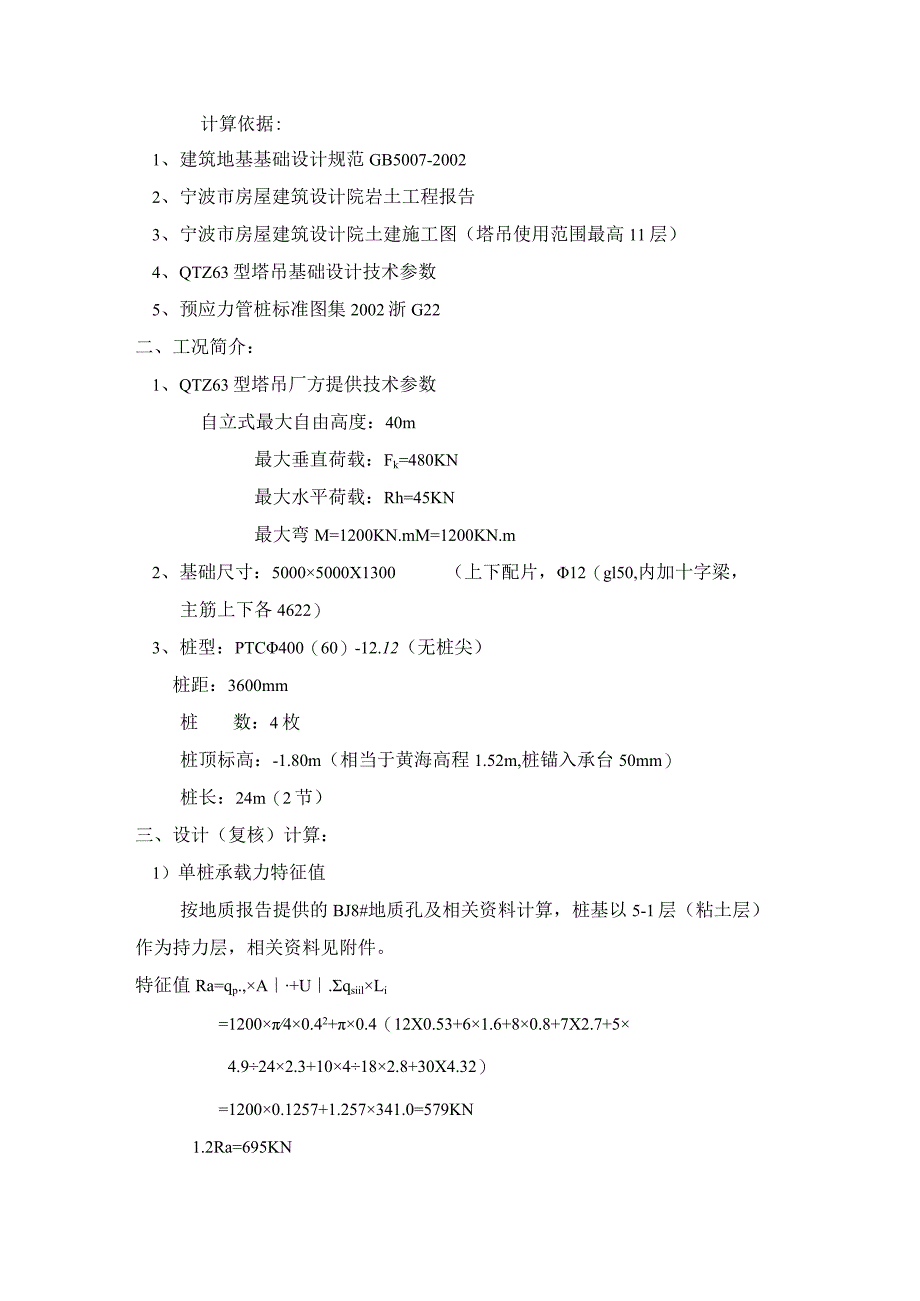

1、计算依据:1、建筑地基基础设计规范GB5007-20022、宁波市房屋建筑设计院岩土工程报告3、宁波市房屋建筑设计院土建施工图（塔吊使用范围最高11层）4、QTZ63型塔吊基础设计技术参数5、预应力管桩标准图集2002浙G22二、工况简介：1、QTZ63型塔吊厂方提供技术参数自立式最大自由高度：40m最大垂直荷载：Fk=480KN最大水平荷载：Rh=45KN最大弯M=1200KN.mM=1200KN.m2、基础尺寸：50005000X1300（上下配片，12（gl50,内加十字梁，主筋上下各4622）3、桩型：PTC400（60）-12.12（无桩尖）桩距：3600mm桩数：4枚桩顶标高：-1

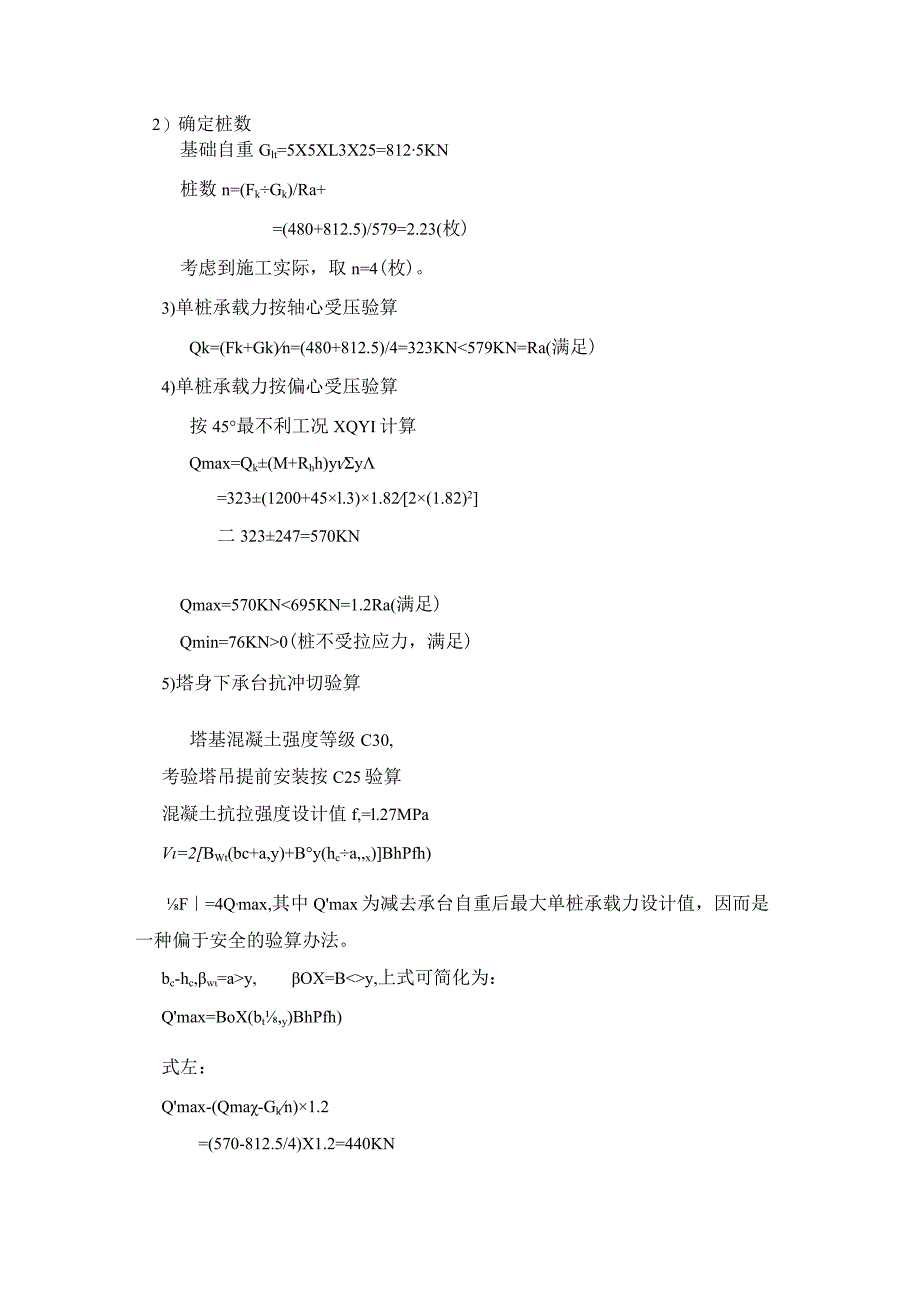

2、.80m（相当于黄海高程1.52m,桩锚入承台50mm）桩长：24m（2节）三、设计（复核）计算：1）单桩承载力特征值按地质报告提供的BJ8#地质孔及相关资料计算，桩基以5-1层（粘土层）作为持力层，相关资料见附件。特征值Ra=qp.,A+U.qsiilLi=120040.42+0.4（12X0.53+61.6+80.8+7X2.7+54.9242.3+104182.8+30X4.32）=12000.1257+1.257341.0=579KN1.2Ra=695KN2）确定桩数基础自重Glt=5X5XL3X25=8125KN桩数n=(FkGk)/Ra+=(480+812.5)/579=2.23(
3、枚)考虑到施工实际，取n=4(枚)。3)单桩承载力按轴心受压验算Qk=(Fk+Gk)n=(480+812.5)/4=323KN579KN=Ra(满足)4)单桩承载力按偏心受压验算按45最不利工况XQYI计算Qmax=Qk(M+Rhh)yy=323(1200+45l.3)1.822(1.82)2二323247=570KNQmax=570KN0(桩不受拉应力，满足)5)塔身下承台抗冲切验算塔基混凝土强度等级C30,考验塔吊提前安装按C25验算混凝土抗拉强度设计值f,=l.27MPaV=2BWt(bc+a,y)+By(hca,x)BhPfh)F=4Q,max,其中Qmax为减去承台自重后最大单桩承载

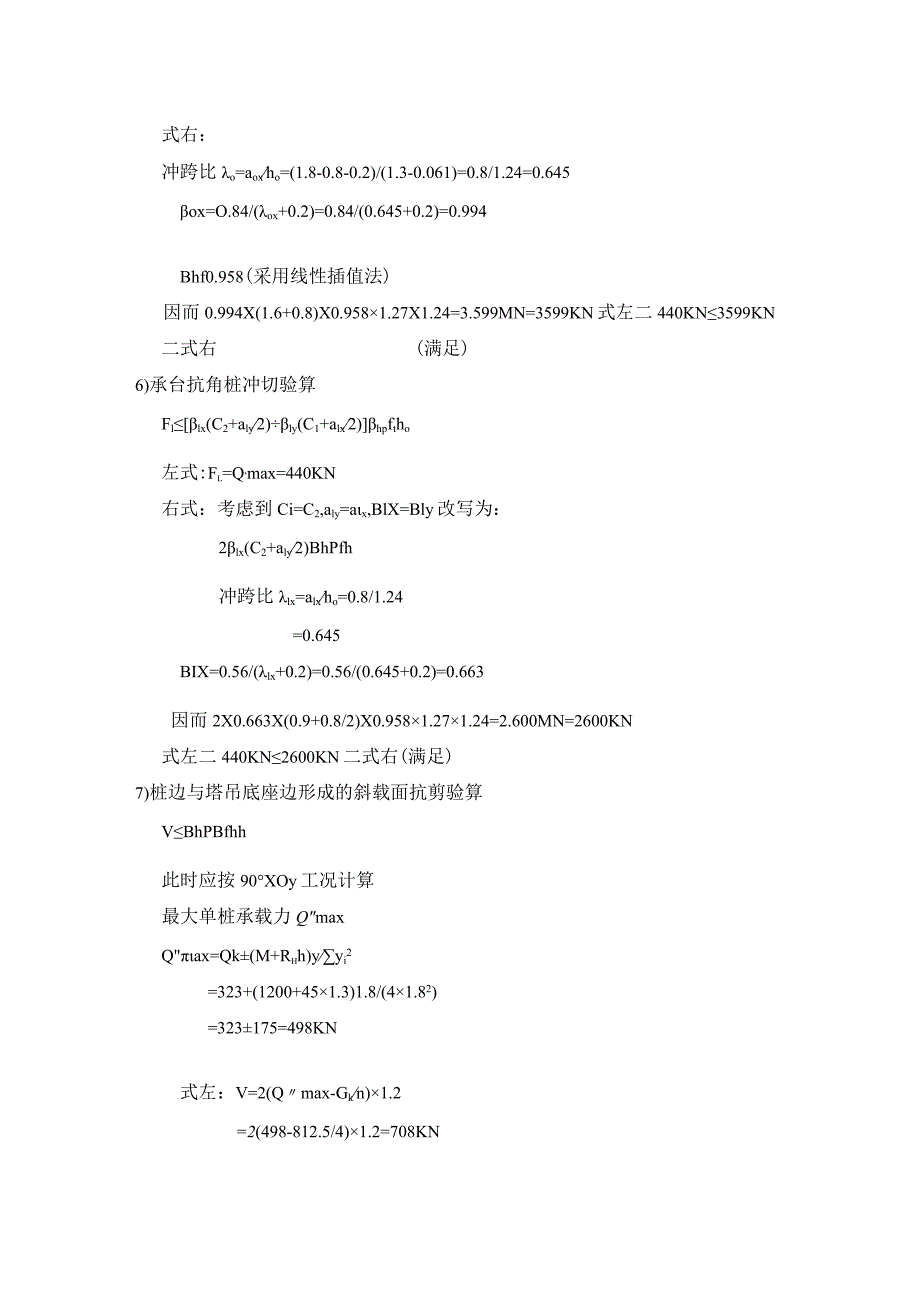

4、力设计值，因而是一种偏于安全的验算办法。bc-hc,w=ay,OX=By,上式可简化为：Qmax=BoX(bt,y)BhPfh)式左：Qmax-(Qma-Gkn)1.2=(570-812.5/4)X1.2=440KN式右：冲跨比o=aoxho=(1.8-0.8-0.2)/(1.3-0.061)=0.8/1.24=0.645ox=O.84/(ox+0.2)=0.84/(0.645+0.2)=0.994Bhf0.958(采用线性插值法)因而0.994X(1.6+0.8)X0.9581.27X1.24=3.599MN=3599KN式左二440KN3599KN二式右(满足)6)承台抗角桩冲切验算Fll
5、x(C2+aly2)ly(C1+alx2)hpftho左式:Fl=Q,max=440KN右式：考虑到Ci=C2,aly=ax,BlX=Bly改写为：2lx(C2+aly2)BhPfh冲跨比lx=alxho=0.8/1.24=0.645BIX=0.56/(lx+0.2)=0.56/(0.645+0.2)=0.663因而2X0.663X(0.9+0.8/2)X0.9581.271.24=2.600MN=2600KN式左二440KN2600KN二式右(满足)7)桩边与塔吊底座边形成的斜载面抗剪验算VBhPBfhh此时应按90XOy工况计算最大单桩承载力QmaxQax=Qk(M+Rhh)yyi2=32
6、3+(1200+451.3)1.8/(41.82)=323175=498KN式左：V=2(Qmax-Gkn)1.2=2(498-812.5/4)1.2=708KN式右：hp=(800ho)25=(800/1240).2M).896B=1.75/(x+1.0)=1.75/(0.645+1.0)=1.06(x=axh=O.8/1.24=0.645)因而0.896XL06XL27X5X1.24=7.48MN=7480KN式左二708KNW7480KN二式右(满足)8）承台主筋验算验算部位为右图中A-A截面MmaX=NiXXi其中Ni为扣除承台自重后xoy工况下桩反力的设计值Qrout=323+(12
7、00+451.3)1.8(41.82)=323+175=498KN1.i=(498-812.5/4)L2=354KNMmaX=2X354X(1.8-0.8)=708KN.m承台内A-A截面抵抗力矩为MM=O.9Asfyh=0.9334122210(1300-241)=859X106=859KN.mNLx=708KN.m859KN.m(满足)9)桩身材料强度验算查2002浙G22标准图集PTC400(60)T2.12单桩竖向承载力设计值为960KN,现最大单桩承载力设计值为Qmax1.2=5701.2=684KN960KN(满足)四、结论：在塔吊自由高度40m范围内，本方案采用的固定式基础可以满
8、足使用需要，但在塔吊使用范围内有11层楼房，因而必须采用附墙式安装，在适当高度起码附墙一道，附墙杆及其型式应严格按厂方提供的技术文本实施，若有变化则应对附墙杆件另行计算。宁波江东福明公园以东地块（3#楼西侧）3#塔吊基础（QTZ63型）计算书计算（技术负责人）审核（总工）单位（盖章）日期：2006年3月24日安全生产十项注意事项：一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。二、不违章作业，并监督制止他人违章作业。三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠落，严禁向下乱抛工具和设备零件。四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时发出信号，听到回音确定安全后才能开机。六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。七、不在易燃物品附近吸烟动火，不乱扔垃圾。八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
