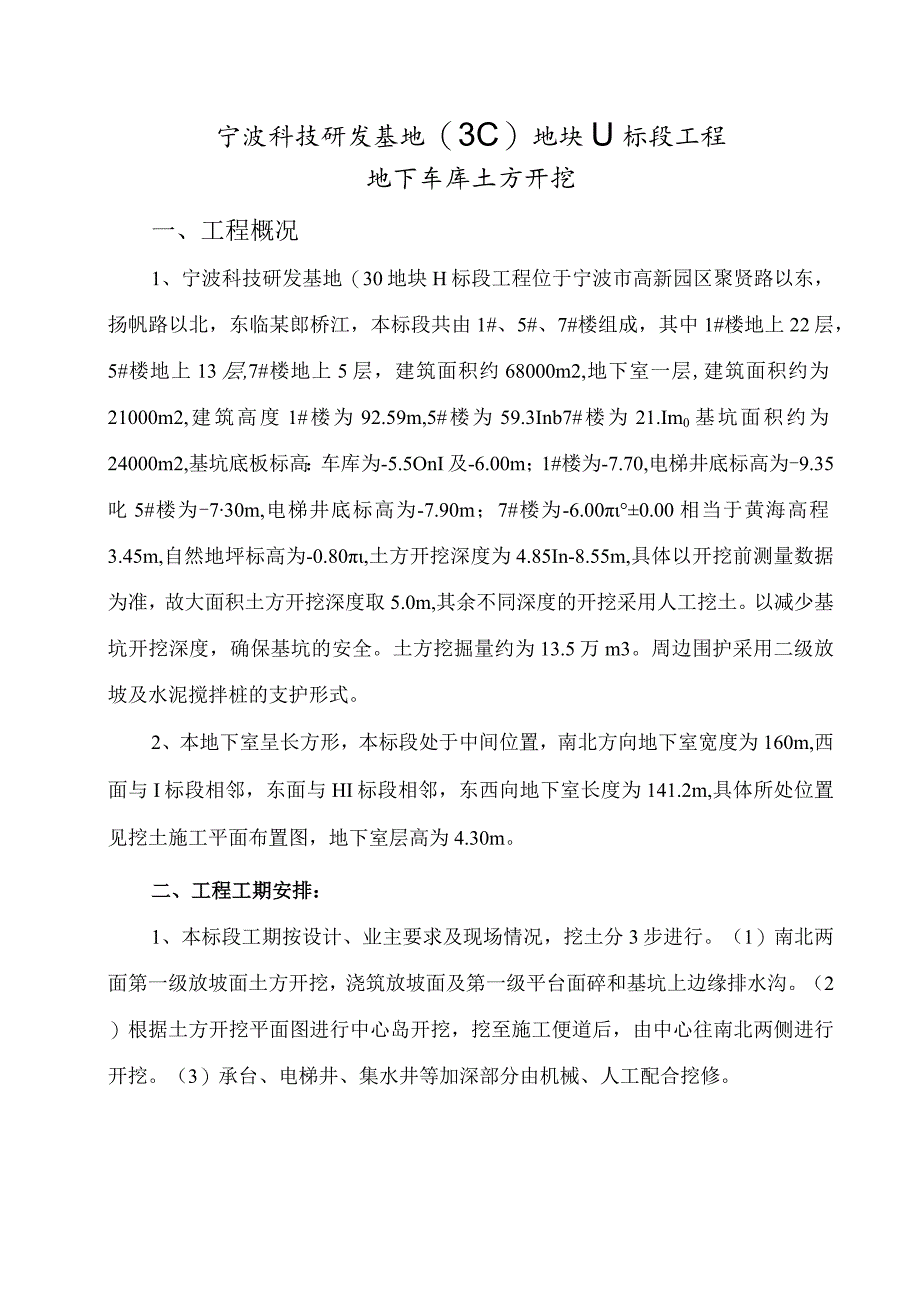

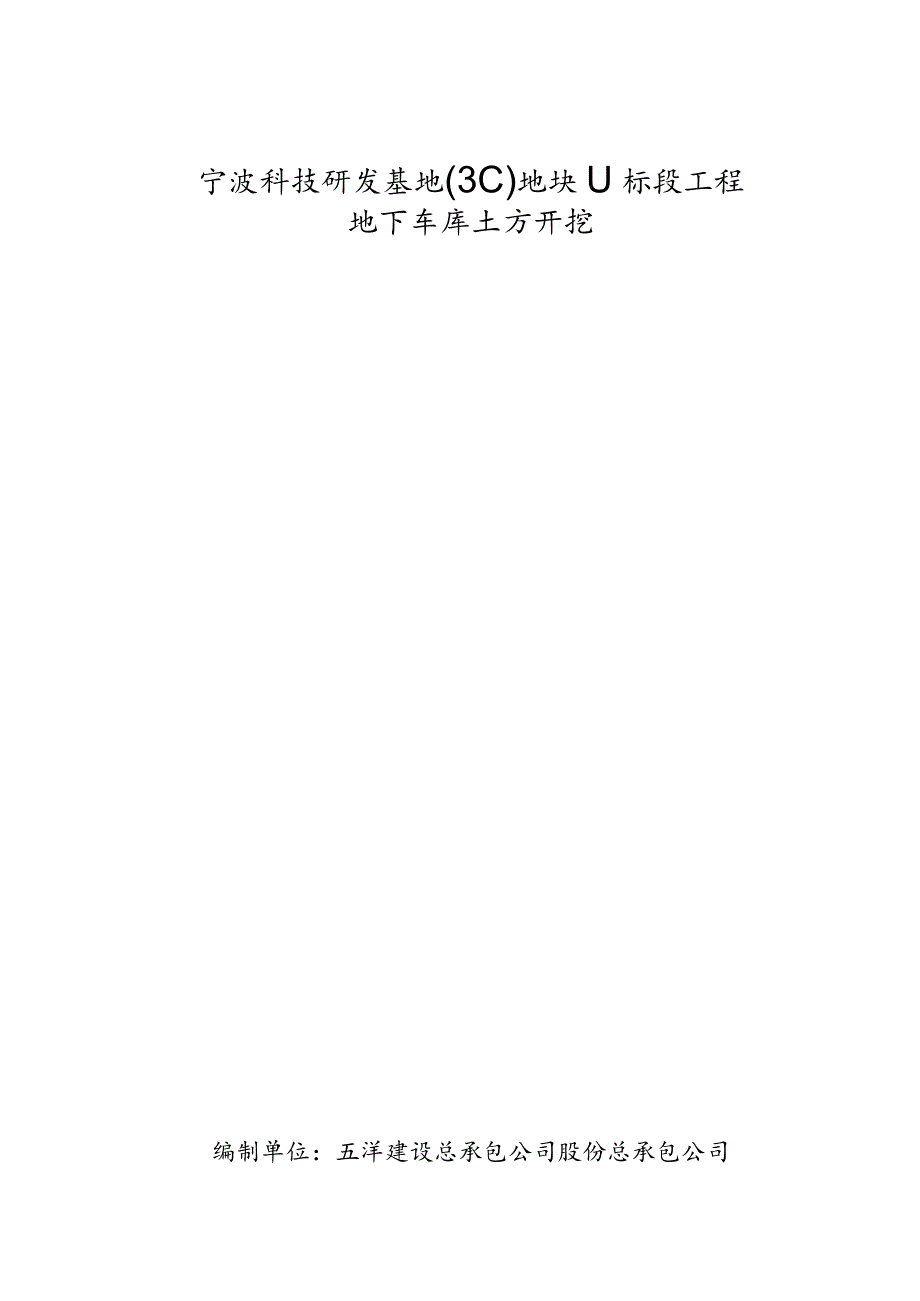

1、宁波科技研发基地(3C)地块U标段工程地下车库土方开挖编制单位：五洋建设总承包公司股份总承包公司宁波科技研发基地（3C）地块U标段工程地下车库土方开挖一、工程概况1、宁波科技研发基地（30地块H标段工程位于宁波市高新园区聚贤路以东，扬帆路以北，东临某郎桥江，本标段共由1#、5#、7#楼组成，其中1#楼地上22层，5#楼地上13层,7#楼地上5层，建筑面积约68000m2,地下室一层,建筑面积约为21000m2,建筑高度1#楼为92.59m,5#楼为59.3Inb7#楼为21.Im0基坑面积约为24000m2,基坑底板标高：车库为-5.5OnI及-6.00m；1#楼为-7.70,电梯井底标高为-
2、9.35叱5#楼为-730m,电梯井底标高为-7.90m；7#楼为-6.000.00相当于黄海高程3.45m,自然地坪标高为-0.80,土方开挖深度为4.85In-8.55m,具体以开挖前测量数据为准，故大面积土方开挖深度取5.0m,其余不同深度的开挖采用人工挖土。以减少基坑开挖深度，确保基坑的安全。土方挖掘量约为13.5万m3。周边围护采用二级放坡及水泥搅拌桩的支护形式。2、本地下室呈长方形，本标段处于中间位置，南北方向地下室宽度为160m,西面与I标段相邻，东面与HI标段相邻，东西向地下室长度为141.2m,具体所处位置见挖土施工平面布置图，地下室层高为4.30m。二、工程工期安排：1、本

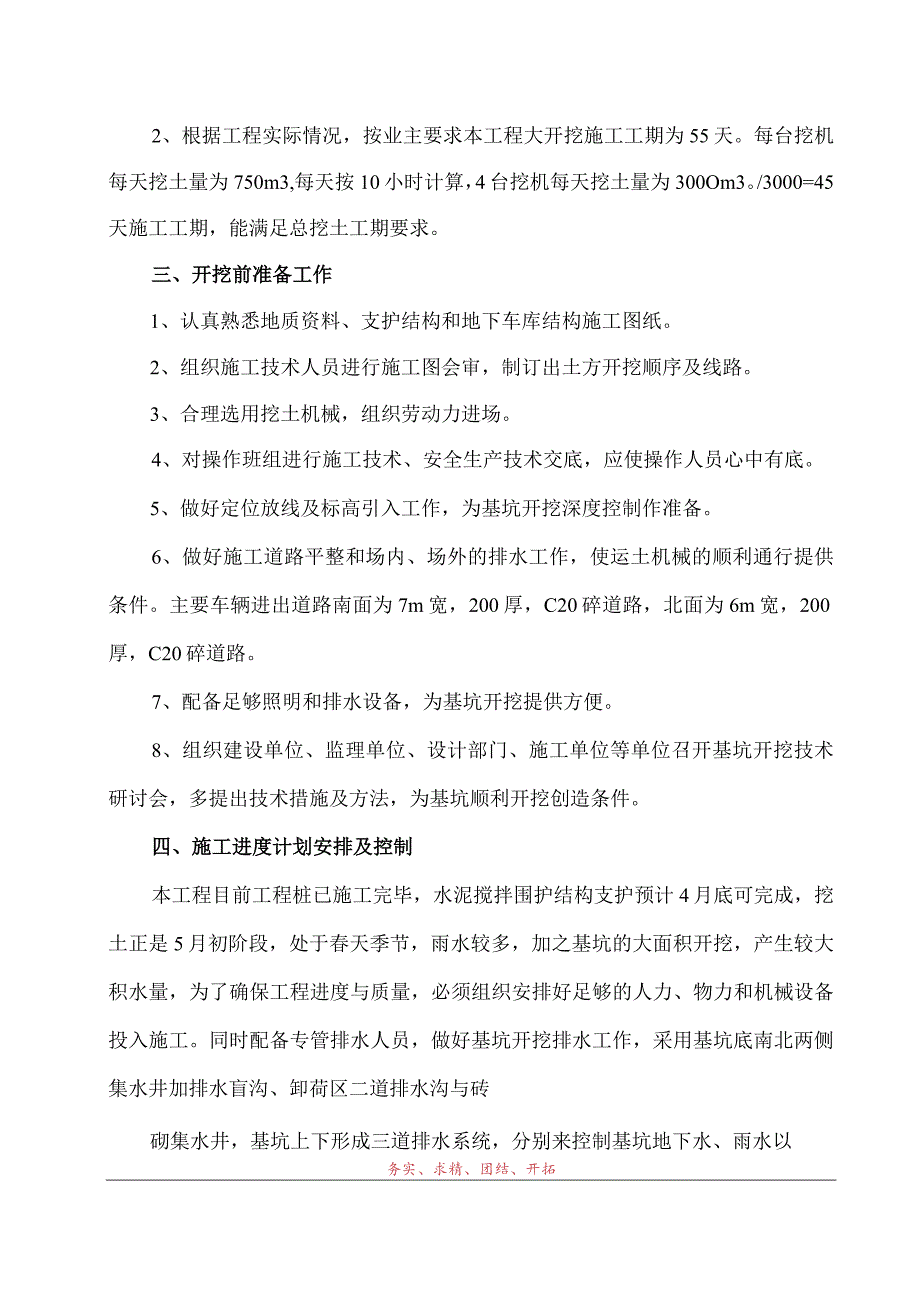

3、标段工期按设计、业主要求及现场情况，挖土分3步进行。（1）南北两面第一级放坡面土方开挖，浇筑放坡面及第一级平台面碎和基坑上边缘排水沟。（2）根据土方开挖平面图进行中心岛开挖，挖至施工便道后，由中心往南北两侧进行开挖。（3）承台、电梯井、集水井等加深部分由机械、人工配合挖修。2、根据工程实际情况，按业主要求本工程大开挖施工工期为55天。每台挖机每天挖土量为750m3,每天按10小时计算，4台挖机每天挖土量为300Om3。/3000=45天施工工期，能满足总挖土工期要求。三、开挖前准备工作1、认真熟悉地质资料、支护结构和地下车库结构施工图纸。2、组织施工技术人员进行施工图会审，制订出土方开挖顺序及
4、线路。3、合理选用挖土机械，组织劳动力进场。4、对操作班组进行施工技术、安全生产技术交底，应使操作人员心中有底。5、做好定位放线及标高引入工作，为基坑开挖深度控制作准备。6、做好施工道路平整和场内、场外的排水工作，使运土机械的顺利通行提供条件。主要车辆进出道路南面为7m宽，200厚，C20碎道路，北面为6m宽，200厚，C20碎道路。7、配备足够照明和排水设备，为基坑开挖提供方便。8、组织建设单位、监理单位、设计部门、施工单位等单位召开基坑开挖技术研讨会，多提出技术措施及方法，为基坑顺利开挖创造条件。四、施工进度计划安排及控制本工程目前工程桩已施工完毕，水泥搅拌围护结构支护预计4月底可完成，挖
5、土正是5月初阶段，处于春天季节，雨水较多，加之基坑的大面积开挖，产生较大积水量，为了确保工程进度与质量，必须组织安排好足够的人力、物力和机械设备投入施工。同时配备专管排水人员，做好基坑开挖排水工作，采用基坑底南北两侧集水井加排水盲沟、卸荷区二道排水沟与砖砌集水井，基坑上下形成三道排水系统，分别来控制基坑地下水、雨水以务实、求精、团结、开拓及地表面水、雨水的积聚。I、Hl标段分界处采用盲沟排水，由中心往南北两侧进行，在地下室底板施工过程中，后浇带位置也设盲沟排水，由中心往南北两侧排。为基坑施工顺利进行创造良好的条件，基坑土方开挖及垫层施工控制在55天内完成。为了确保基坑开挖顺利完成，必须采取以下
6、措施。1、由现场项目副经理、技术负责人做好全面施工协调工作，并认真研究施工步骤，合理安排施工顺序，使土方开挖有序进行。2、配备足够的机械、人力和物力，满足施工需要。3、组织有关技术人员随时观察基坑施工中存在的薄弱环节，及时调整施工方案，确保工程顺利实施。4、实行班组承包责任制，实施质量、安全、进度与经济分配直接挂钩,采取奖惩制度，激励广大职工生产积极性。5、建立甲乙双方协调会制度，及时解决施工中发生的问题，确保工程顺利进行。五、基坑开挖施工顺序及方法1、施工段划分：为了确保基坑开挖顺利进行，防止工程桩在开挖时出现位移及基坑边坡的塌方，将土方开挖分四个施工区域三个阶段进行施工，第一阶段开挖南北两
7、面第一阶面土方，浇筑碎护坡及平台磴，第二阶段开挖第二阶面至基坑底，即地下室底板底以上2030cm处土方，东西两侧与I、In标段交界处采用阶梯放坡形式进行开挖，该交界面必须与上述两个阶段同时进行开挖。基坑四周开挖至坑底时，形成“中心岛”部分土方由各施工区域逐步向施工便道进行，然后由中心向南北方向开挖便道及剩余部分土方。第三阶段开挖承台、电梯井、集水井等加深部分土方，由人工进行开挖机械配合，此阶段土方应与第二阶段配合进行。(具体划分及做法见基坑挖土平面图)2、挖土机械选择与开挖方法(1)挖土机械选择PC200型履带式反铲挖掘机，开挖顺序由南北向中间进行，同时由东西向施工便道进行开挖，配备8台斗容量
8、为1.0W的挖掘机同时进行，另配备2台斗容量为0.5小型挖掘机，便于在桩基之间挖掘。(2)土方开挖采用机械与人工配合进行，机械挖掘至离板底2030cm处以及地梁、承台及局部加深部分由人工修挖，这样便于控制标高，防止超挖，预计投入修土人数为30人。(3)当土方挖至基底标高且有一定工作面时，立即组织劳动力铺排块石和浇捣碎垫层，并做到边挖边做垫层，确保表面土层不受扰动。(4)当碎垫层浇筑完成后，即可安排人员进行定位放线，砌砖胎模。(5)在基坑开挖时，必须指派2名人员专门负责抓好排水、降水工作，确保基坑土层干燥。本工程采用基坑四周设明沟排水，由集水井内潜水泵抽至地表面沉淀池，然后统一排至南北临时下水道
9、内，下水道由中心往东排入某郎桥江，往西排入聚贤路市政管道内。基坑底集水井的设置按20m只考虑。基坑集水井内采用直径100电动单级离心清水泵进行抽水，坑外沉淀池内采用直径100电动单级污水泵进行抽水。集水井采用砖砌窖井做法,具体做法及位置见基坑剖面图。六、基坑开挖的质量要求1、在机械开挖时，现场施工员随时观察控制挖土深度，以防止产生超挖，对质量造成影响，挖土前必须对挖掘机驾驶员进行质量安全技术交底，提供桩位图给驾驶员，且要注明高位桩的具体位置，且要密切注意工程桩的位移变化情况。高位桩的处理按lL5m高度进行凿桩，遇有高低较大的土方开挖时（如坑中坑土方），须采用长臂挖掘机进行施工。2、抓好基坑排水
10、、降水工作，确保基坑干燥。3、禁止在降大雨时开挖土方，影响表面土质。4、配合好垫层施工速度，做到“四边”即边挖、边铺、边浇、边砌的施工方法。保证基坑土体长期暴露，确保基坑稳定。5、发现土质变化，及时与设计单位取得联系，及时采取措施，确保基坑挖土顺利进行。6、及时抓好基坑挖土的质量检查验收工作，并应做好记录及签证手续，为下道工序施工创造条件。七、土方开挖注意事项1、基坑开挖时应及时与市容、交警、环保等有关部门取得联系，以便相互配合，避免发生意外。2、基坑开挖必须严格按施工方案要求进行，严禁超挖。3、机械操作时，随时注意工程桩部位，严禁机械碰撞桩体，造成桩倾斜及短桩事故，发现因打桩原因或基底土质的
11、变化造成的桩体位移、斜桩及断桩现象，应立即停止开挖，并通知业主、监理共同观察处理，待上述现象处理完并办理会同方签字后，方可继续进行开挖。4、随时注意观察边坡土方及水泥搅拌桩支护结构的变化动态。发现有异常应立即停止挖土，经分析原因，采取有效措施后，方可继续施工。5、支护结构顶面禁止堆放材料和重物，基坑四周5m范围内不得堆荷，否则会使围护结构变形过大，危及基坑安全。6、在开挖之前高位桩必须有明显标识，需边挖边割，避免挖机碰撞工程桩。7、由于主楼工程桩密度较大，在该区域行车时必须增设路基板，且尽量避免重车往复行走。8、坑中坑变化较大、高差较大，在开挖时采用长臂挖机，坑中坑上口四周采用5m宽、250m
12、m厚、C20碎整浇，以保证坑中坑边坡的稳定性。9、严格控制边坡外堆载，基坑周边二跨坑的垫层采用200mm、C20碎垫层，随挖随浇，承台和地梁采用后挖，以使基坑尽早稳定。八、保证安全施工及环境措施1、夜间挖土时，应配备足够灯光照明，并派电工夜间值班。2、挖土机的把杆旋转区域内严禁其他人员施工，并有专人指挥机械挖土。3、运土车辆进出大门时，应有专人指挥避免发生意外。4、派专人检查车轮是否带泥，并做到及时清理，确保路面清洁。5、每天检查挖土机和运土车辆是否正常，发现问题及时修理，不得带“病”作业。6、运土车辆上公路时，要派人员跟踪检查路面，发现有土及时清理。九、排水本工程基坑围护设计在局部区域已考虑
13、止水功能，但在实际施工时，仍有可能发生基坑壁渗水和坑底涌水等情况，特别是在阶梯形放坡处尤为重要,同时在开挖时土体内的自由水渗出加之雨水影响，会造成基坑大量积水（因基底部分土体的含水量很大，有48%左右），因此。做好基坑内的排水工作非常重要。防止坑内渗水和积水。本工程采用坑内四周做排水盲沟和集水井（集水井距离控制在20m设一只）坑底在地梁处铺片石垫层，并做到纵横贯通，形成沟系统，坑外采用明沟排水，集水井排水，这样内外组成一个状排水系统，将水排出场外。集水井设定详见基坑开挖平面图。十、监测与报警本基坑为11级基坑支护工程，且相邻环境对开挖安全的要求很高，必须采用讯息法指导整个施工过程。本着先满足安
14、全监控目的且又经济的原则，对本基坑实施下列监测。1、监测手段选取（1）深层土体位移观测：在基坑支护结构较薄弱和较重要的部位，设置一定数量的深层土体位移观测孔，测斜管埋深IOm-16m左右，并在土方开挖前10天埋设完成。（2）水平位移观测：在坡顶及平台、基坑内外工程桩上设点进行水平位移观测，随时掌握监测对象的水平变位情况。（3）沉降观测：在坡顶及平台、基坑内外土体上每隔15-20m设点进行沉降观测，以掌握基坑开挖过程中支护体系竖向变位、基坑内土体隆起及基坑外土体沉陷等情况。（4）周边环境监测：设点对周边围墙、道路的变形、沉降及倾斜，管线沉降及水平变形监测。2、基坑监测控制值：基坑监测控制值可参考
15、民用建筑可靠性鉴定标准GB50292-1999第6210条、强制性条文2002版第7.1.7条、基坑工程设计规范某某市标准DBJ08-61-97基坑设计和监测的控制标准（见下表）监测项目安全域警戒域危险域深层土体水平位移最大值5Omm速率5mmd水平位移最大值60mm速率4mmd沉降最大值50mm速率3mmd注：速率为土体开挖至坑底时起算连续三次平均变化值。3、监测频度（1）初测：于开挖前作全面测定，测定数值作为今后监测的基准。（2）正式开挖中每日各测点均测一次，发现局部测点变形较大或变形速率较大时，应每日增测一次。（3）当某些测点到位移报警值时，应立即报警并及时采取相应措施，同时加密测定次数，甚至作连续监测。3、监测终止当地下车库施工至0.00时，围护结构已完成使命，监测即可终止。十一、应急措施1、在开挖过程中出现渗漏现象时，应积极采取有效措施堵漏，堵漏有困难时，应立即采取回填措施，堵漏可采用水玻璃、水泥、粘土、砂按一定比例混合，做成泥团。2、开挖过程中，出现挡土墙变形过大或变形发展速率过快或挡土墙后土体出现较大
