《中频感应电炉使用八项注意.docx》由会员分享，可在线阅读，更多相关《中频感应电炉使用八项注意.docx（2页珍藏版）》请在第壹文秘上搜索。

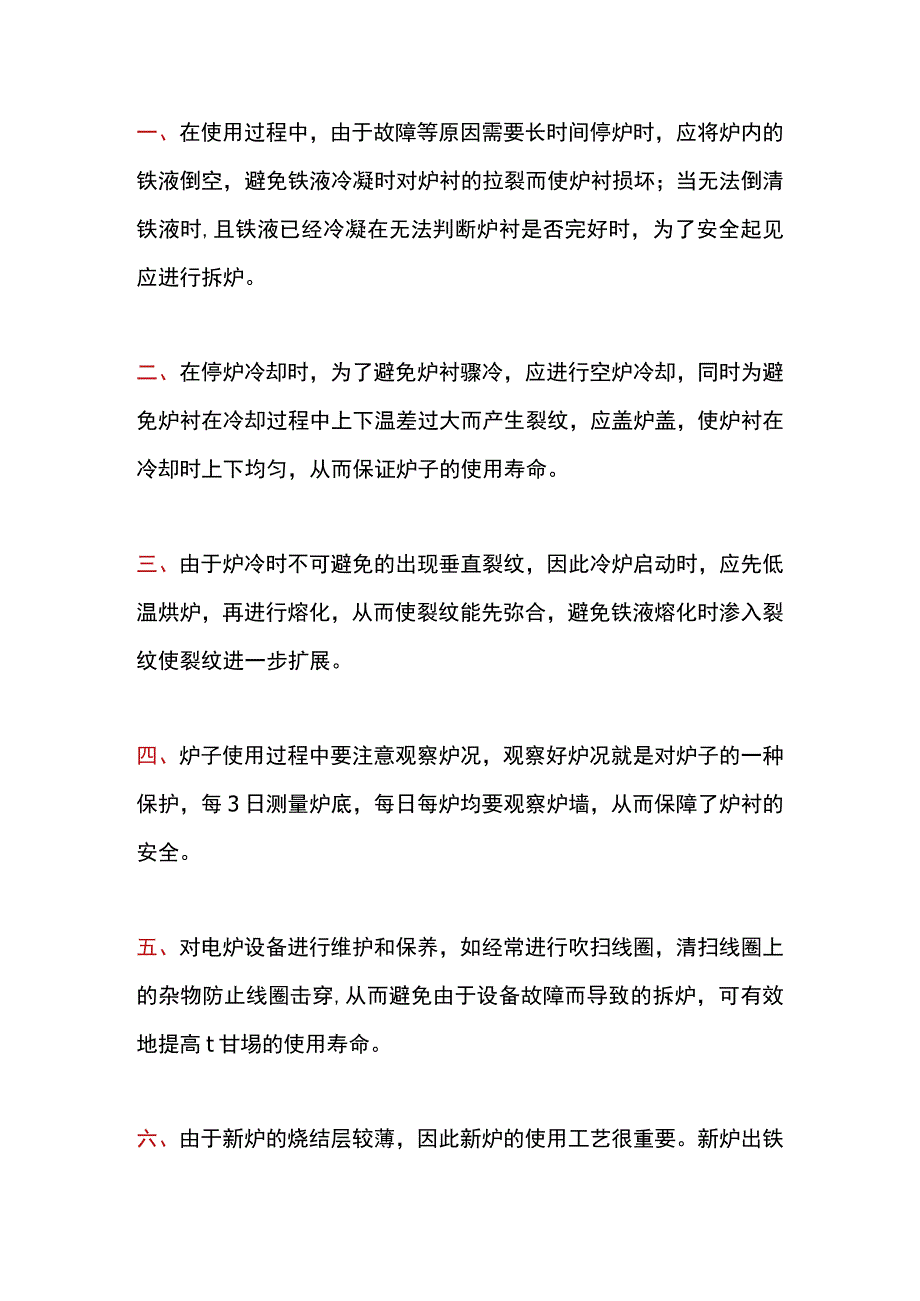

1、一、在使用过程中，由于故障等原因需要长时间停炉时，应将炉内的铁液倒空，避免铁液冷凝时对炉衬的拉裂而使炉衬损坏；当无法倒清铁液时,且铁液已经冷凝在无法判断炉衬是否完好时，为了安全起见应进行拆炉。二、在停炉冷却时，为了避免炉衬骤冷，应进行空炉冷却，同时为避免炉衬在冷却过程中上下温差过大而产生裂纹，应盖炉盖，使炉衬在冷却时上下均匀，从而保证炉子的使用寿命。三、由于炉冷时不可避免的出现垂直裂纹，因此冷炉启动时，应先低温烘炉，再进行熔化，从而使裂纹能先弥合，避免铁液熔化时渗入裂纹使裂纹进一步扩展。四、炉子使用过程中要注意观察炉况，观察好炉况就是对炉子的一种保护，每3日测量炉底，每日每炉均要观察炉墙，从而

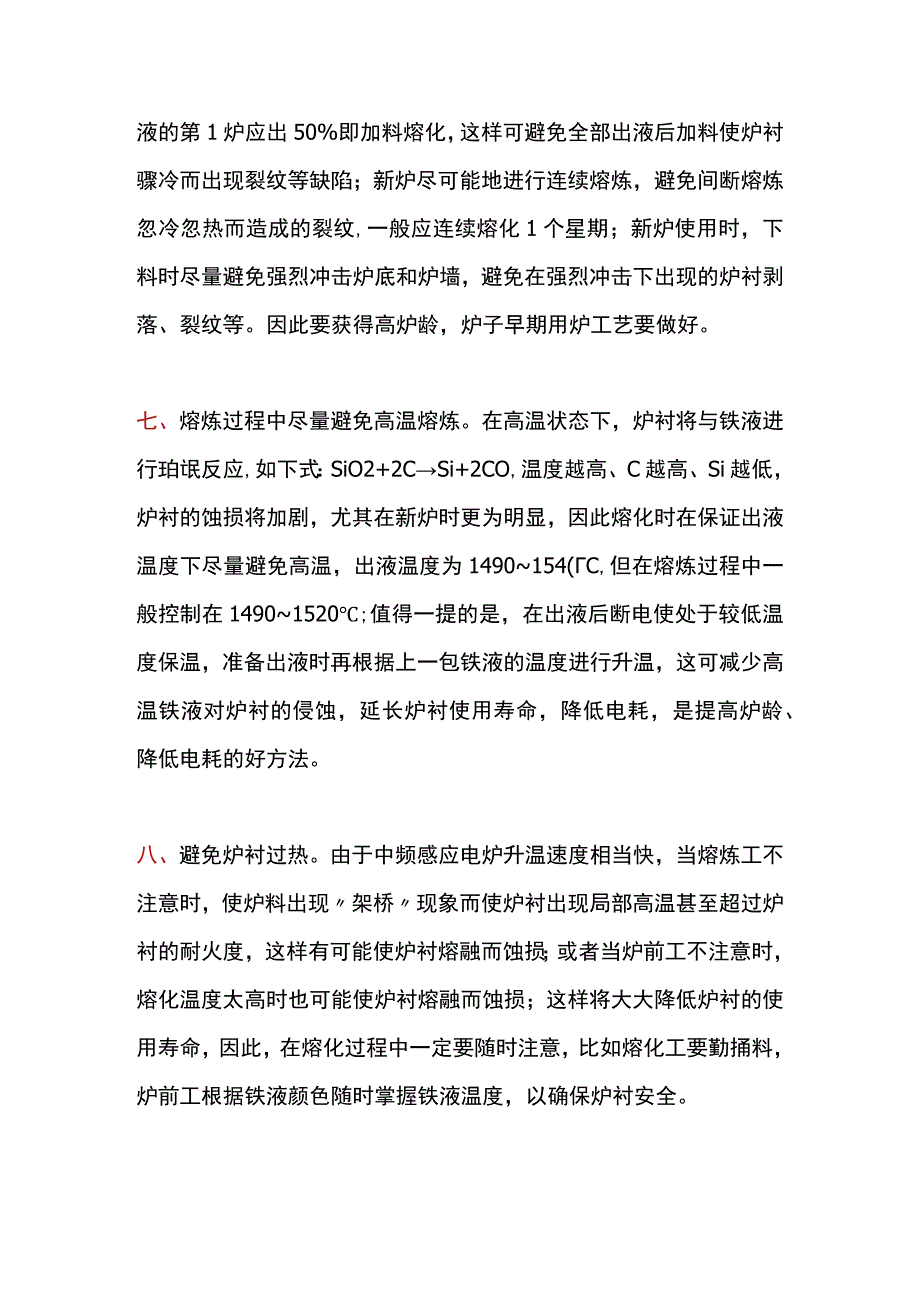

2、保障了炉衬的安全。五、对电炉设备进行维护和保养，如经常进行吹扫线圈，清扫线圈上的杂物防止线圈击穿,从而避免由于设备故障而导致的拆炉，可有效地提高t甘埸的使用寿命。六、由于新炉的烧结层较薄，因此新炉的使用工艺很重要。新炉出铁液的第1炉应出50%即加料熔化，这样可避免全部出液后加料使炉衬骤冷而出现裂纹等缺陷；新炉尽可能地进行连续熔炼，避免间断熔炼忽冷忽热而造成的裂纹,一般应连续熔化1个星期；新炉使用时，下料时尽量避免强烈冲击炉底和炉墙，避免在强烈冲击下出现的炉衬剥落、裂纹等。因此要获得高炉龄，炉子早期用炉工艺要做好。七、熔炼过程中尽量避免高温熔炼。在高温状态下，炉衬将与铁液进行珀氓反应,如下式：S
3、iO2+2CSi+2CO,温度越高、C越高、Si越低，炉衬的蚀损将加剧，尤其在新炉时更为明显，因此熔化时在保证出液温度下尽量避免高温，出液温度为1490154(C,但在熔炼过程中一般控制在14901520;值得一提的是，在出液后断电使处于较低温度保温，准备出液时再根据上一包铁液的温度进行升温，这可减少高温铁液对炉衬的侵蚀，延长炉衬使用寿命，降低电耗，是提高炉龄、降低电耗的好方法。八、避免炉衬过热。由于中频感应电炉升温速度相当快，当熔炼工不注意时，使炉料出现架桥现象而使炉衬出现局部高温甚至超过炉衬的耐火度，这样有可能使炉衬熔融而蚀损；或者当炉前工不注意时，熔化温度太高时也可能使炉衬熔融而蚀损；这样将大大降低炉衬的使用寿命，因此，在熔化过程中一定要随时注意，比如熔化工要勤捅料，炉前工根据铁液颜色随时掌握铁液温度，以确保炉衬安全。
