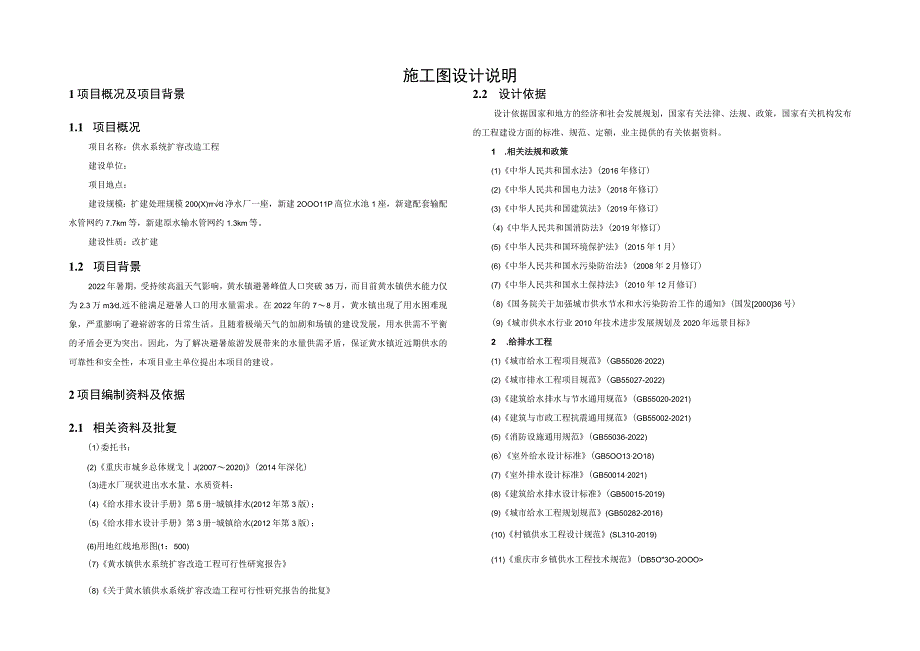

1、施工图设计说明1项目概况及项目背景1.1 项目概况项目名称：供水系统扩容改造工程建设单位：项目地点：建设规模：扩建处理规模200(X)d净水厂一座，新建2OOO11P高位水池1座，新建配套输配水管网约7.7km等，新建原水输水管网约1.3km等。建设性质：改扩建1.2 项目背景2022年暑期，受持续高温天气影响，黄水镇避暑峰值人口突破35万，而目前黄水镇供水能力仅为2.3万m3d,远不能满足避暑人口的用水量需求。在2022年的78月，黄水镇出现了用水困难现象，严重膨响了避崭游客的日常生活。且随着极端天气的加剧和场镇的建设发展，用水供需不平衡的矛盾会更为突出。因此，为了解决避暑旅游发展带来的水量
2、供需矛盾，保证黄水镇近远期供水的可靠性和安全性，本项目业主单位提出本项目的建设。2项目编制资料及依据2.1 相关资料及批复(1)委托书：(2)重庆市城乡总体规戈J(20072020)(2014年深化)(3)进水厂现状进出水水量、水质资料：(4)给水排水设计手册第5册-城镇排水(2012年第3版)；(5)给水排水设计手册第3册-城镇给水(2012年第3版)；(6)用地红线地形图(1：500)(7)黄水镇供水系统扩容改造工程可行性研窕报告(8)关于黄水镇供水系统扩容改造工程可行性研究报告的批复2.2 设计依据设计依据国家和地方的经济和社会发展规划，国家有关法律、法规、政策，国家有关机构发布的工程建
3、设方面的标准、规范、定额，业主提供的有关依据资料。1 .相关法规和政策(1)中华人民共和国水法(2016年修订)(2)中华人民共和国电力法(2018年修订)(3)中华人民共和国建筑法(2019年修订)(4)中华人民共和国消防法(2019年修订)(5)中华人民共和国环境保护法(2015年1月)(6)中华人民共和国水污染防治法(2008年2月修订)(7)中华人民共和国水土保持法(2010年12月修订)(8)国务院关于加强城市供水节水和水污染防治工作的通知(国发200036号)(9)城市供水水行业2010年技术进步发展规划及2020年远景目标2 .给排水工程(1)城市给水工程项目规范(GB55026
4、2022)(2)城市排水工程项目规范(GB55027-2022)(3)建筑给水排水与节水通用规范(GB55020-2021)(4)建筑与市政工程抗震通用规范(GB55002-2021)(5)消防设施通用规范(GB55036-2022)(6)室外给水设计标准(GB5OO132O18)(7)室外排水设计标准(GB500142021)(8)建筑给水排水设计标准(GB50015-2019)(9)城市给水工程规划规范(GB50282-2016)(10)村镇供水工程设计规范(SL310-2019)(11)重庆市乡镇供水工程技术规范(DB5O3O-2OOO别为V类小(2)型。3.1.4工程抗震标准根据中国地

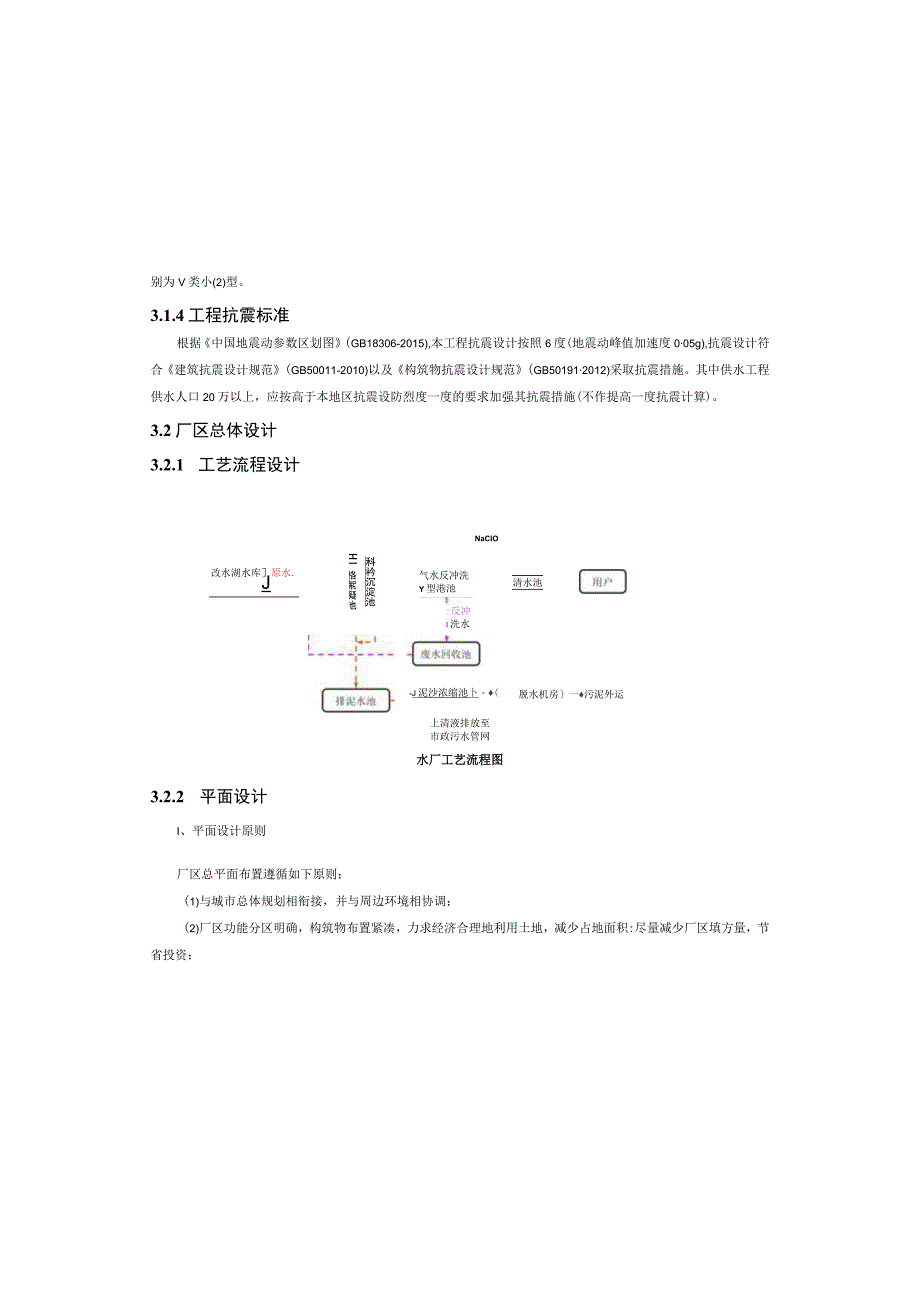

5、震动参数区划图(GB18306-2015),本工程抗震设计按照6度(地震动峰值加速度005g),抗震设计符合建筑抗震设计规范(GB50011-2010)以及构筑物抗震设计规范(GB501912012)采取抗震措施。其中供水工程供水人口20万以上，应按高于本地区抗震设防烈度一度的要求加强其抗震措施(不作提高一度抗震计算)。3.2厂区总体设计3.2.1 工艺流程设计NaClO改水湖水库原水.J科衿沉淀池Hl格絮凝池清水池气水反冲洗Y型港池-J泥沙浓缩池卜(:反冲I洗水脱水机房一污泥外运上清液排放至市政污水管网水厂工艺流程图3.2.2 平面设计I、平面设计原则厂区总平面布置遵循如下原则：(1)与城市

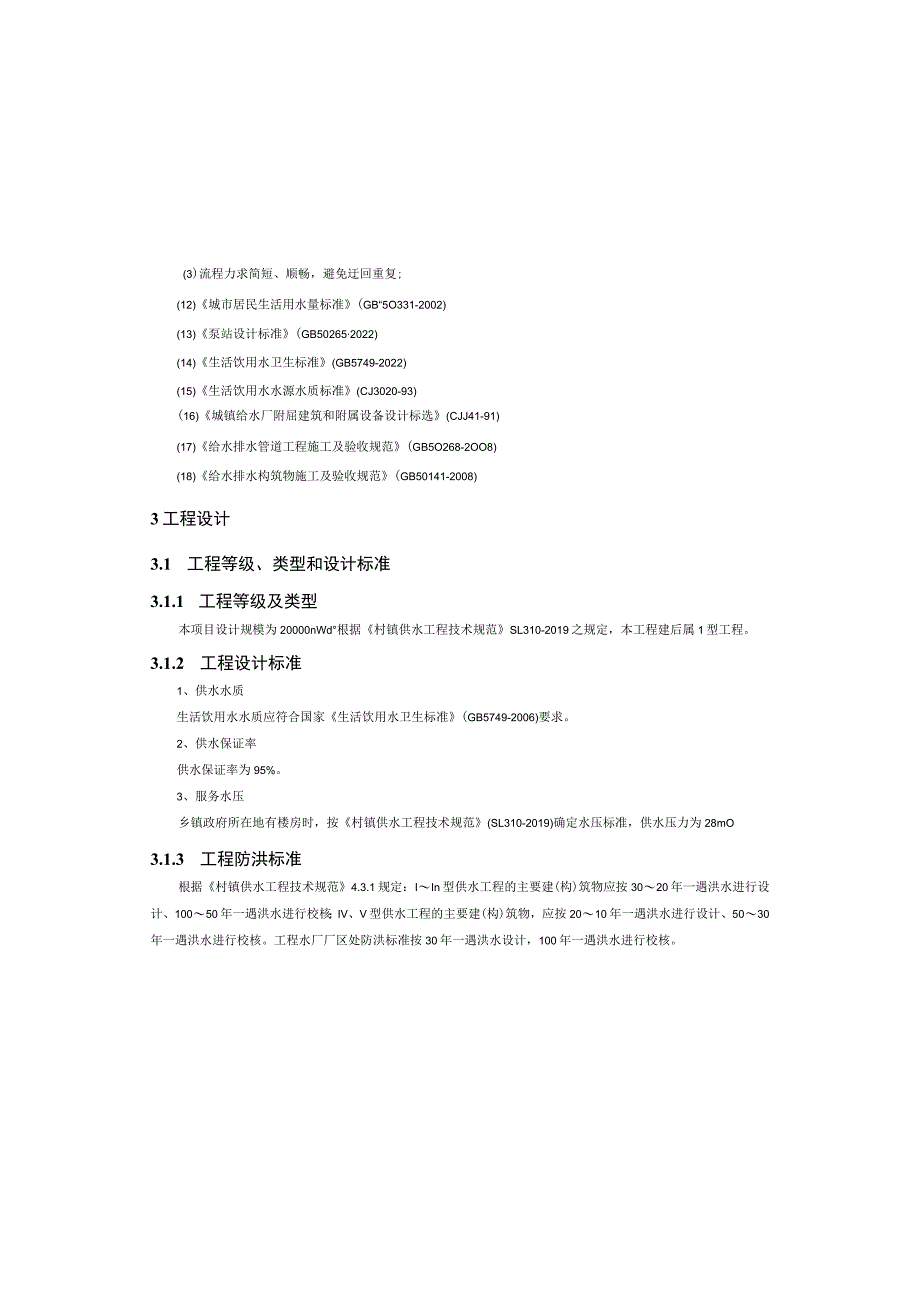

6、总体规划相衔接，并与周边环境相协调；(2)厂区功能分区明确，构筑物布置紧凑，力求经济合理地利用土地，减少占地面积:尽量减少厂区填方量，节省投资：(3)流程力求简短、顺畅，避免迂回重复;(12)城市居民生活用水量标准(GB“5O331-2002)(13)泵站设计标准(GB502652022)(14)生活饮用水卫生标准(GB5749-2022)(15)生活饮用水水源水质标准(CJ3020-93)(16)城镇给水厂附屈建筑和附属设备设计标选(CJJ41-91)(17)给水排水管道工程施工及验收规范(GB5O268-2OO8)(18)给水排水构筑物施工及验收规范(GB50141-2008)3工程设计3
7、.1 工程等级、类型和设计标准3.1.1 工程等级及类型本项目设计规模为20000nWd根据村镇供水工程技术规范SL310-2019之规定，本工程建后属1型工程。3.1.2 工程设计标准1、供水水质生活饮用水水质应符合国家生活饮用水卫生标准(GB5749-2006)要求。2、供水保证率供水保证率为95%。3、服务水压乡镇政府所在地有楼房时，按村镇供水工程技术规范(SL310-2019)确定水压标准，供水压力为28mO3.1.3 工程防洪标准根据村镇供水工程技术规范4.3.1规定：IIn型供水工程的主要建(构)筑物应按3020年一遇洪水进行设计、10050年一遇洪水进行校核；IV、V型供水工程的
8、主要建(构)筑物，应按2010年一遇洪水进行设计、5030年一遇洪水进行校核。工程水厂厂区处防洪标准按30年一遇洪水设计，100年一遇洪水进行校核。根据水利水电工程等级划分及洪水标准(SL252-2017)确定水厂主要建(构)筑物级3.1.4 厂区竖向及土方平衡设计I、竖向设计原则净水厂竖向设计应综合各种因素统筹考虑，竖向设计遵循如下原则： 主要构筑物应座落在老土上，以减少地基处理费用。构筑物埋深适当、场地设计标高合适，厂区与周边道路衔接方便，绿化带浑然一体。合理考虑各处理构筑物之间的预留水头，降低能耗。水厂的高程布置应根据确定的净水工艺的水力流程、厂址地形、地质条件、周围环境以及进厂水位标高
9、确定。 由于净水构筑物高程受流程限制，各构筑物之间的高差应按流程计算决定。辅助建筑物以及生活设施可根据具体场地条件作灵活布置，但应保持总体的协调。 水厂的高程布置应充分利用原有地形条件,在满足生产流程的前提下,降低水头损失，节约能耗;减少土方挖填方量，节约工程造价。2)竖向及土方平衡设计(1)设计依据设计合同；平场区域的1:500现状地形图：城市道路工程设计规范(CJJ37-2012)：城市用地竖向规划规范(CJJ832016)建筑地基基础工程施工质量验收规范(GB5O2O2-2OO2)城镇道路路面设计规范(CJJl69-2012)公路沥青路面设计规范(JTGD50-20I7)公路水泥混凝土路
10、面设计规范(JTGD40-2011)2)竖向设计净水厂所处地形高程(1985国家高程基准)介于1572801583.80m,为山地，场地高程变化较大。考虑到厂区与周边道路的衔接以及尽可能减少填方量。根据厂区自然地面标高情况，按照净水厂土方平衡，并保证清水池液面标高不低于1578.50m,确定清水池水面标高为1584.50m,由此标高向前推，确定各构筑物的水位标高。主要构筑物高程计算表构筑物设计构筑物水构筑物之间管道水设计地坪标高设计举对水面标高实际高程复核结果4）近远期结合良好，近期构筑物尽量集中，形成一个完整整体，并为远期留下发展余地：远期施工应避免对近期工程运行造成影响：（5）建筑物尽可能
11、布置在南北朝向：（6）总平面布置满足消防要求；（7）交通顺畅，便于施工与管理。厂区平面布置除了遵循上述原则外，具体还应根据城市主导风向、进水方向、排放水体位置、工艺流程特点及厂址地形、地质条件等因素进行布置，既要考虑流程合理、管理方便、经济实用，还要考虑建筑造型、厂区绿化与周围环境相协调等因素。2、功能分区水厂新改建与征地面积5500平方，此改建水厂与原办公楼合计占地6598.37平方。净水厂平面按功能分为厂前区、净水处理生产区、生产废水处理区，各区之间有道路和绿化带相隔。3、厂区平面设计净水厂厂平面东侧新建一条进厂道路与现状公路相连，南西侧均为挡墙和边坡。净水厂设一道大门，大门设置在进厂道路
12、中段，大门旁设置门卫室。（I）厂前区厂前区位于水厂南侧，主要布置综合楼、门卫等建筑物。四周均布置了绿化带，相对独立成区，使之形成一个幽静娴雅、赏心悦目的工作环境。（2）净水处理生产区净水处理生产区内位于净水厂东侧和西侧，东侧主要布置絮凝沉淀池、滤池、反冲洗泵房、加药加氯间、变配电间等：西侧主要布置清水池。（3）生产废水处理区生产废水处理区位于净水厂南侧、西侧，主要布置废水回收水池、排泥水池、泥沙泥浓缩池和脱水机房。（4）厂区道路为便于交通运输、消防、设备的安装维护，道路布置成环状，每个建（构）筑物间均有道路相通，厂内主干道宽4m,道路转弯半径不小于9m,沥青混凝上路面。厂区设计采用早汀步形式作
13、为厂区道路连接到各构筑物的人行便道，白上而下结构为5cm青石板+5Cm厚卵石层+15Cin厚C20混凝土垫层。叭人工素土夯实表土采用1:3水泥砂浆抹面在施工时应进行坡面防护以及永久排水设施的设计。4)平场施工要求(D场平施工需经业主和用地单位确认后实施，施工前应做好土石方调配方案，应以就近平衡为原则。平场回填压实度建议不小于94%。填土厚度每次不超过80cm,在接近场地设计高程2m范困内填土厚度每次不超过30cm。(2) 土石比：根据地勘报告确定暂定土石比为2:8,以实际收方为准。(3)平整度要求：场地平整标高允许偏差范围(+100mm,-300mm),长度宽度允许偏差范围(+400mm.-1
14、00mm)d4)场地土方填筑施工中，当填方区域表层为耕土、淤泥和腐植土时，应先将其挖除，同时将表面树根、草皮等清除干净，厚度暂定20cm。填方区域基底表土应碾压密实后，再进行填土。(5)场地土石方填筑时，采用挖方土回填，回填料的最大粒径不宜大于500mm。(6)对于地面坡度大于1：5的填方区，应将原地面依地形挖成台阶形，每级台阶宽度不小于2米，台阶面成1：IO反坡。(7)平场施工时，应与周边实际情况相结合，避免超挖或填筑过高情形的二次整理对场平质量的不利影响。8)平场施工时，应注意零填挖边坡的施工，由上自下小心开挖，避免向零填挖边坡线外侧倾上，以保证自然边坡的美观性，如造成破坏，应采取相应措施
15、进行恢复处理。(9)地块平场边界挖填均需自然放坡，放坡坡率建议：填方1：L5,挖方1：0.15,锚喷加固。施工时应采取可靠措施对零挖填边界以外的原生植被等进行严密保护。5)附属设施本次设计在挖方边坡坡顶外Im处设置隔离栅。具体实施范围可由业主根据周边地块开发情况予以增减。3.2.4厂区综合管线设计净水厂管线布置包括现状管线、原水管线、生产管线、生产废水管线、回收水管线、厂区雨水管线、污水管线、厂内自用水给水管线，以及加药加氯管沟、电缆沟等。损损差混合絮凝沉淀池0.750.251583.701588.101.1符合要求V型滤池2.00.31583.701587.002.5符合要求清水池0.15/158
