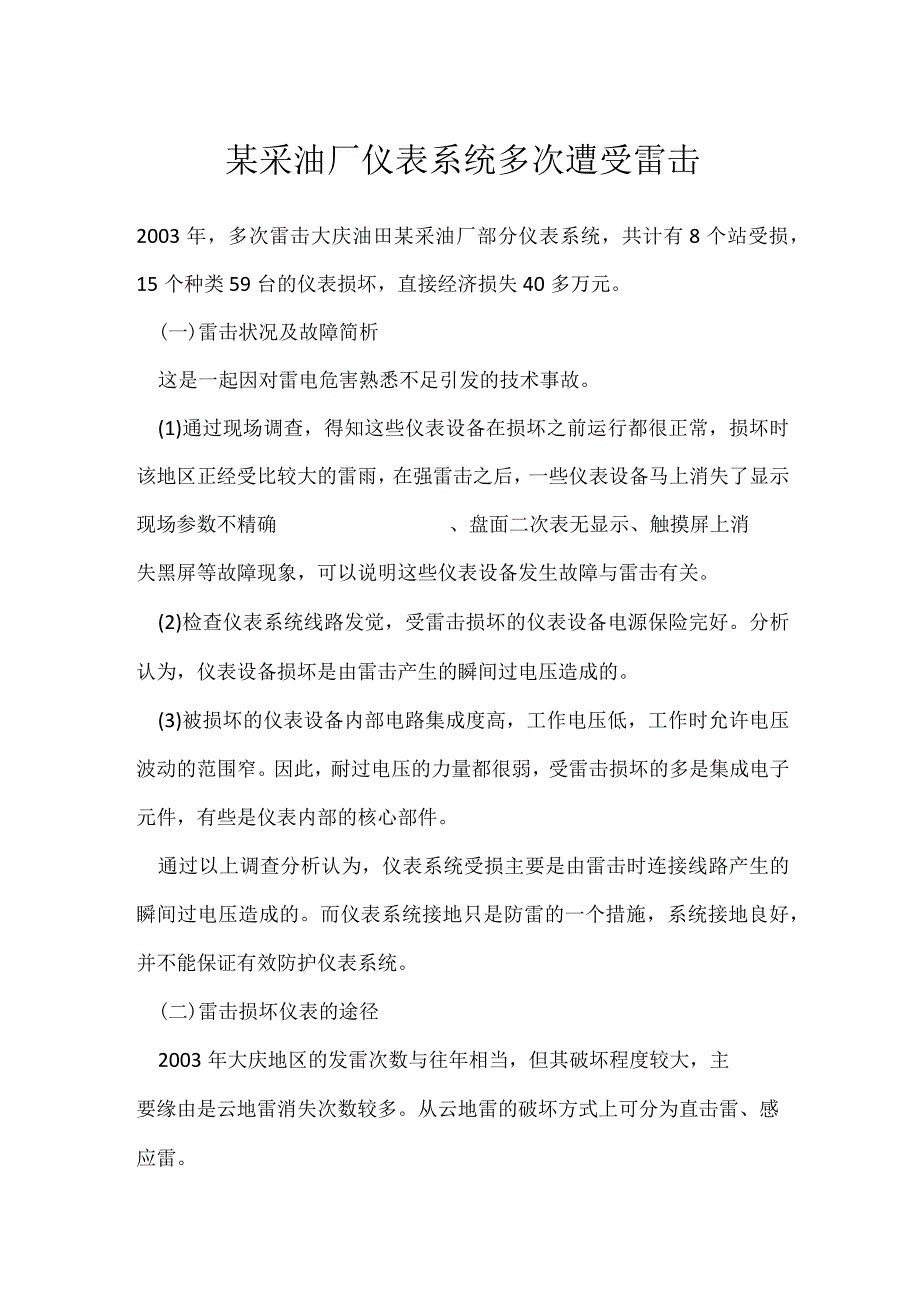

1、某采油厂仪表系统多次遭受雷击2003年，多次雷击大庆油田某采油厂部分仪表系统，共计有8个站受损，15个种类59台的仪表损坏，直接经济损失40多万元。(一)雷击状况及故障简析这是一起因对雷电危害熟悉不足引发的技术事故。(1)通过现场调查，得知这些仪表设备在损坏之前运行都很正常，损坏时该地区正经受比较大的雷雨，在强雷击之后，一些仪表设备马上消失了显示现场参数不精确、盘面二次表无显示、触摸屏上消失黑屏等故障现象，可以说明这些仪表设备发生故障与雷击有关。(2)检查仪表系统线路发觉，受雷击损坏的仪表设备电源保险完好。分析认为，仪表设备损坏是由雷击产生的瞬间过电压造成的。(3)被损坏的仪表设备内部电路集成

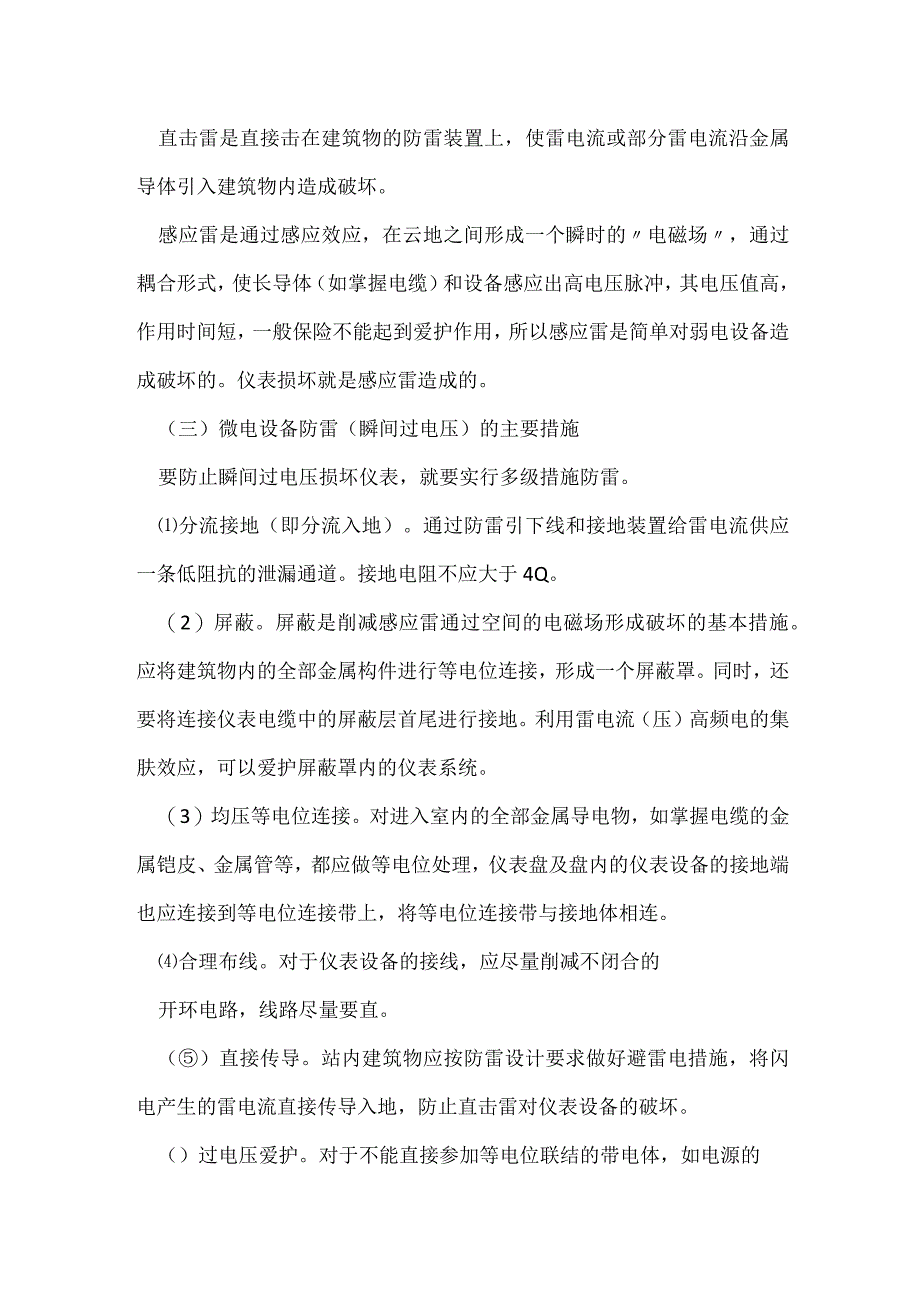

2、度高，工作电压低，工作时允许电压波动的范围窄。因此，耐过电压的力量都很弱，受雷击损坏的多是集成电子元件，有些是仪表内部的核心部件。通过以上调查分析认为，仪表系统受损主要是由雷击时连接线路产生的瞬间过电压造成的。而仪表系统接地只是防雷的一个措施，系统接地良好，并不能保证有效防护仪表系统。(二)雷击损坏仪表的途径2003年大庆地区的发雷次数与往年相当，但其破坏程度较大，主要缘由是云地雷消失次数较多。从云地雷的破坏方式上可分为直击雷、感应雷。直击雷是直接击在建筑物的防雷装置上，使雷电流或部分雷电流沿金属导体引入建筑物内造成破坏。感应雷是通过感应效应，在云地之间形成一个瞬时的电磁场，通过耦合形式，使长
3、导体（如掌握电缆）和设备感应出高电压脉冲，其电压值高，作用时间短，一般保险不能起到爱护作用，所以感应雷是简单对弱电设备造成破坏的。仪表损坏就是感应雷造成的。（三）微电设备防雷（瞬间过电压）的主要措施要防止瞬间过电压损坏仪表，就要实行多级措施防雷。分流接地（即分流入地）。通过防雷引下线和接地装置给雷电流供应一条低阻抗的泄漏通道。接地电阻不应大于4Q。（2）屏蔽。屏蔽是削减感应雷通过空间的电磁场形成破坏的基本措施。应将建筑物内的全部金属构件进行等电位连接，形成一个屏蔽罩。同时，还要将连接仪表电缆中的屏蔽层首尾进行接地。利用雷电流（压）高频电的集肤效应，可以爱护屏蔽罩内的仪表系统。（3）均压等电位连

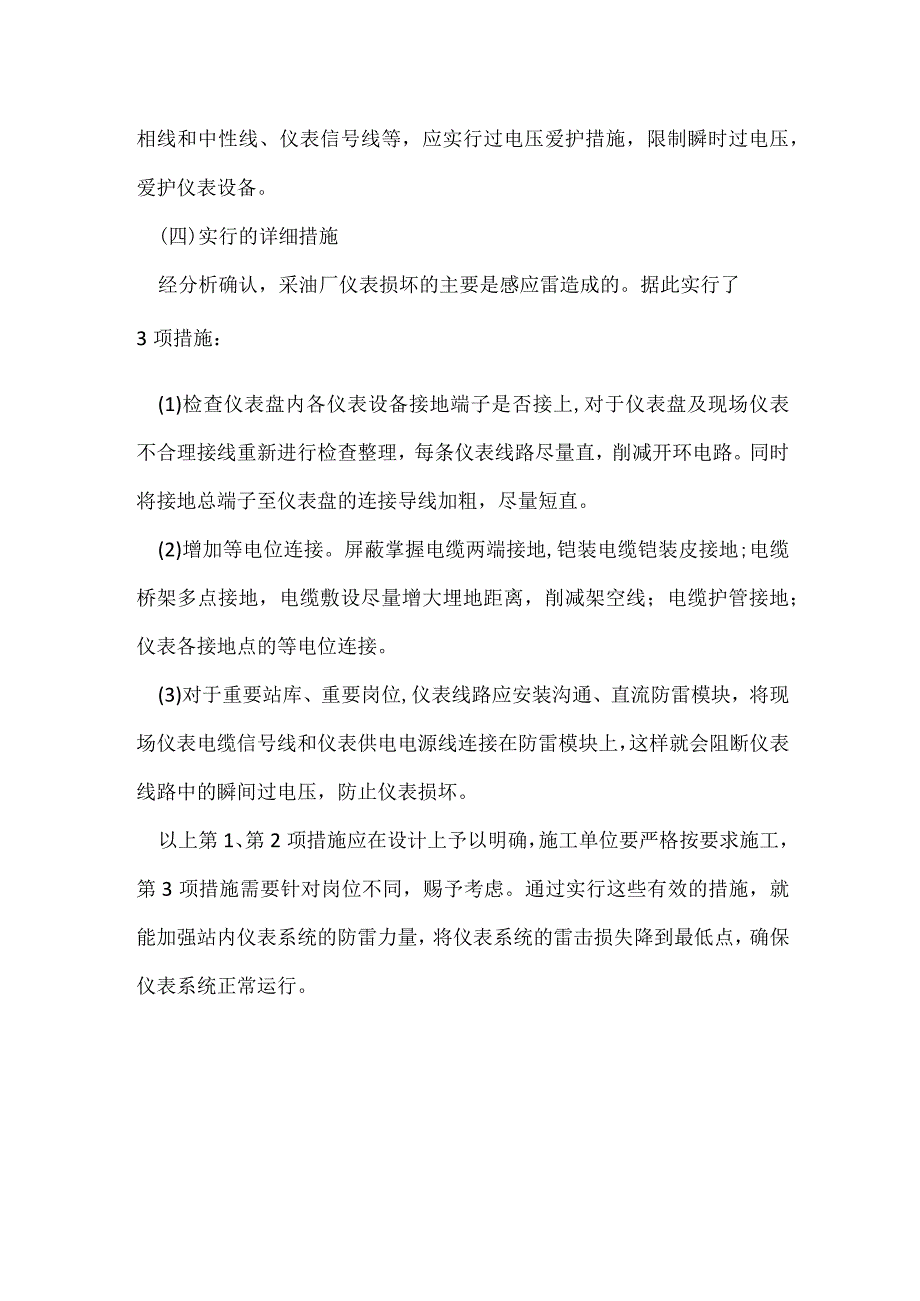

4、接。对进入室内的全部金属导电物，如掌握电缆的金属铠皮、金属管等，都应做等电位处理，仪表盘及盘内的仪表设备的接地端也应连接到等电位连接带上，将等电位连接带与接地体相连。合理布线。对于仪表设备的接线，应尽量削减不闭合的开环电路，线路尽量要直。（）直接传导。站内建筑物应按防雷设计要求做好避雷电措施，将闪电产生的雷电流直接传导入地，防止直击雷对仪表设备的破坏。（）过电压爱护。对于不能直接参加等电位联结的带电体，如电源的相线和中性线、仪表信号线等，应实行过电压爱护措施，限制瞬时过电压，爱护仪表设备。(四)实行的详细措施经分析确认，采油厂仪表损坏的主要是感应雷造成的。据此实行了3项措施：(1)检查仪表盘内
5、各仪表设备接地端子是否接上,对于仪表盘及现场仪表不合理接线重新进行检查整理，每条仪表线路尽量直，削减开环电路。同时将接地总端子至仪表盘的连接导线加粗，尽量短直。(2)增加等电位连接。屏蔽掌握电缆两端接地,铠装电缆铠装皮接地;电缆桥架多点接地，电缆敷设尽量增大埋地距离，削减架空线；电缆护管接地；仪表各接地点的等电位连接。(3)对于重要站库、重要岗位,仪表线路应安装沟通、直流防雷模块，将现场仪表电缆信号线和仪表供电电源线连接在防雷模块上，这样就会阻断仪表线路中的瞬间过电压，防止仪表损坏。以上第1、第2项措施应在设计上予以明确，施工单位要严格按要求施工，第3项措施需要针对岗位不同，赐予考虑。通过实行这些有效的措施，就能加强站内仪表系统的防雷力量，将仪表系统的雷击损失降到最低点，确保仪表系统正常运行。
