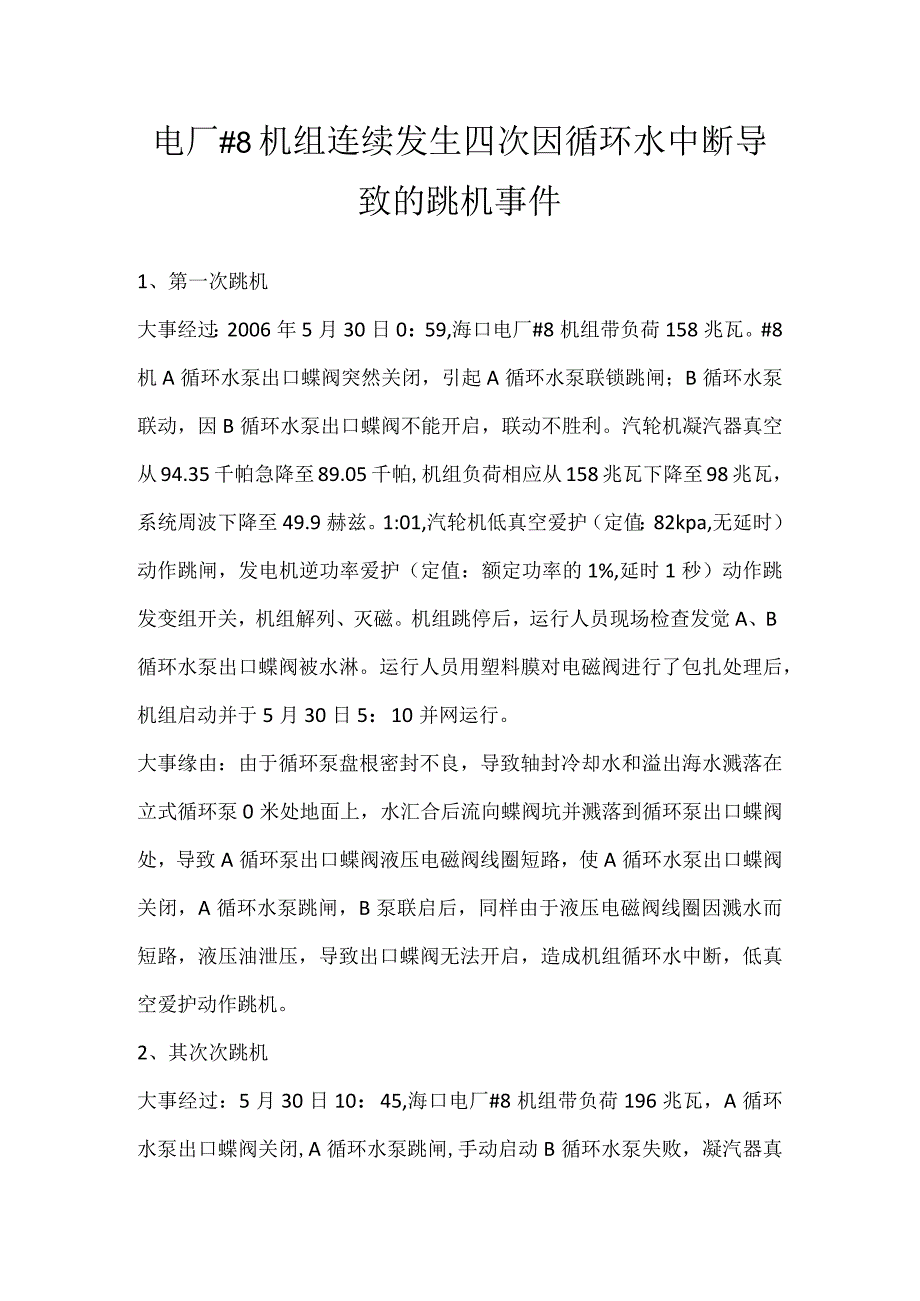

1、电厂#8机组连续发生四次因循环水中断导致的跳机事件1、第一次跳机大事经过：2006年5月30日0：59,海口电厂#8机组带负荷158兆瓦。#8机A循环水泵出口蝶阀突然关闭，引起A循环水泵联锁跳闸；B循环水泵联动，因B循环水泵出口蝶阀不能开启，联动不胜利。汽轮机凝汽器真空从94.35千帕急降至89.05千帕,机组负荷相应从158兆瓦下降至98兆瓦，系统周波下降至49.9赫兹。1:01,汽轮机低真空爱护（定值：82kpa,无延时）动作跳闸，发电机逆功率爱护（定值：额定功率的1%,延时1秒）动作跳发变组开关，机组解列、灭磁。机组跳停后，运行人员现场检查发觉A、B循环水泵出口蝶阀被水淋。运行人员用塑料
2、膜对电磁阀进行了包扎处理后，机组启动并于5月30日5：10并网运行。大事缘由：由于循环泵盘根密封不良，导致轴封冷却水和溢出海水溅落在立式循环泵0米处地面上，水汇合后流向蝶阀坑并溅落到循环泵出口蝶阀处，导致A循环泵出口蝶阀液压电磁阀线圈短路，使A循环水泵出口蝶阀关闭，A循环水泵跳闸，B泵联启后，同样由于液压电磁阀线圈因溅水而短路，液压油泄压，导致出口蝶阀无法开启，造成机组循环水中断，低真空爱护动作跳机。2、其次次跳机大事经过：5月30日10：45,海口电厂#8机组带负荷196兆瓦，A循环水泵出口蝶阀关闭,A循环水泵跳闸,手动启动B循环水泵失败，凝汽器真空从94.1千帕急降至86.76千帕，机组负
3、荷相应从196兆瓦下降到165兆瓦，10：47汽轮机低真空爱护动作跳闸，发电机逆功率爱护动作跳发变组开关，机组解列、灭磁。跳机后，检修人员现场检查发觉：A循环水泵出口蝶阀处有大量水迹，A循环水泵出口蝶阀液压电磁阀线圈烧断，24V开关电源损坏；B循环水泵出口蝶阀处也有大量水迹，B循环水泵出口蝶阀液压电磁阀接线插座处有淤泥，接线烧断。电厂检修人员更换了损坏元件并进行防水处理，恢复A循环水泵运行后，机组启动，并于5月31日5：05并网运行。B循环水泵退出备用状态,等待更换电磁阀。机组以A循环水泵单泵方式运行。大事缘由：第一次跳机后，检修人员未进行彻底处理，仅用塑料薄膜对A循环泵液压电磁阀进行包扎，便
4、重新启动机组，电磁阀绝缘未能彻底恢复，从而导致机组重复性跳闸，而B泵出口蝶阀处也有大量水迹，出口蝶阀液压电磁阀接线插座处有淤泥并烧断其接线，导致B泵启动失败。3、第三次跳机大事经过：5月31日，海口电厂#8机带负荷160兆瓦，A循环水泵运行，B循环水泵检修，13：40,A循环水泵跳闸，汽轮机低真空爱护动作跳闸，发电机逆功率爱护动作跳发变组开关,机组解列、灭磁。大事缘由：5月31日5：05并网后，#8机组以A循环水泵单泵方式运行。因B循环泵出口蝶阀电磁阀损坏，电厂支配更换B循环泵电磁阀。检修完成电磁阀更换工作后，运行启动B循环水泵，进行试转。B泵启动后，出口蝶阀不能开启,就地按B循环水泵事故按钮

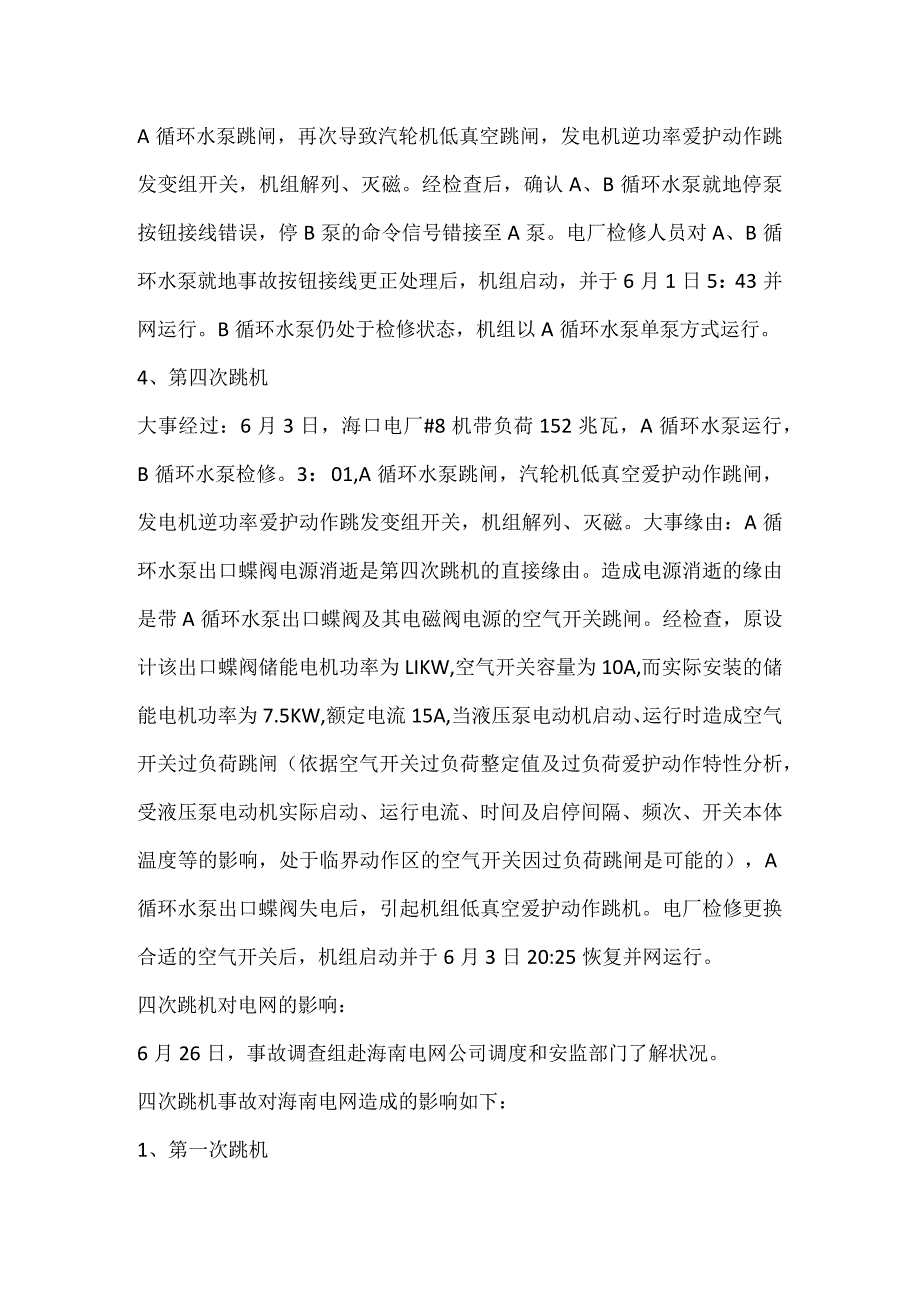

5、停B泵，致使A循环水泵跳闸，再次导致汽轮机低真空跳闸，发电机逆功率爱护动作跳发变组开关，机组解列、灭磁。经检查后，确认A、B循环水泵就地停泵按钮接线错误，停B泵的命令信号错接至A泵。电厂检修人员对A、B循环水泵就地事故按钮接线更正处理后，机组启动，并于6月1日5：43并网运行。B循环水泵仍处于检修状态，机组以A循环水泵单泵方式运行。4、第四次跳机大事经过：6月3日，海口电厂#8机带负荷152兆瓦，A循环水泵运行，B循环水泵检修。3：01,A循环水泵跳闸，汽轮机低真空爱护动作跳闸，发电机逆功率爱护动作跳发变组开关，机组解列、灭磁。大事缘由：A循环水泵出口蝶阀电源消逝是第四次跳机的直接缘由。造成电
6、源消逝的缘由是带A循环水泵出口蝶阀及其电磁阀电源的空气开关跳闸。经检查，原设计该出口蝶阀储能电机功率为LIKW,空气开关容量为10A,而实际安装的储能电机功率为7.5KW,额定电流15A,当液压泵电动机启动、运行时造成空气开关过负荷跳闸（依据空气开关过负荷整定值及过负荷爱护动作特性分析，受液压泵电动机实际启动、运行电流、时间及启停间隔、频次、开关本体温度等的影响，处于临界动作区的空气开关因过负荷跳闸是可能的），A循环水泵出口蝶阀失电后，引起机组低真空爱护动作跳机。电厂检修更换合适的空气开关后，机组启动并于6月3日20:25恢复并网运行。四次跳机对电网的影响：6月26日，事故调查组赴海南电网公司
7、调度和安监部门了解状况。四次跳机事故对海南电网造成的影响如下：1、第一次跳机2006年5月30日0：59,海南电网统调出力758兆瓦，海口电厂#8机组跳闸后，系统周波从50.033赫兹降至48.609赫兹，系统低周减载装置基本I轮、团轮正确动作，共切35千伏线路8条，10千伏线路130条，损失负荷约89,损失电量2.2044万千瓦时。系统稳控装置（启动定值：电流突变IoOA,有功突变50MW,无功突变30MVAR；#8机跳闸：P=90MW,切负荷60MW；P=140MW,切负荷IoOMW；P=200MW,切负荷120MW。#8机失磁：P=70MW,切负荷60MW；P=120MW,切负荷100M
8、W；P=180MW,切负荷120MW）未动作。2、其次次跳机5月30日10：45,海南电网统调出力1082兆瓦，海口电厂#8机组跳闸后，系统周波从50.153赫兹降至48.627赫兹，系统稳控装置动作，共切110千伏线路6条，10千伏线路2条，损失负荷102兆瓦，损失电量5400千瓦时；系统低周减载装置基本团轮，团轮动作，共切35千伏线路8条，10千伏线路129条，损失负荷129兆瓦，损失电量4.0546万千瓦时。3、第三次跳机5月31日13：40,海南电网统调出力1003兆瓦，海口电厂#8机跳闸后，系统周波从50.115赫兹降至48.643赫兹，系统稳控装置动作，共切IlO千伏线路3条，损失
9、负荷54.285兆瓦，损失电量约4506千瓦时。系统低周减载装置基本团轮,团轮动作，共切35千伏线路8条，10千伏线路128条,损失负荷108兆瓦，损失电量2.9378万千瓦时。4、第四次跳机6月3日，3:01海南电网统调出力796.6兆瓦,海口电厂#8机跳闸后，系统周波从50.19赫兹降到48.48赫兹。系统稳控装置动作，共切110千伏线路3条，损失负荷50.82兆瓦，损失电量6748.9万千瓦时；低周减载装置动作至第Ill轮，共切184条10千伏线路，8条35千伏线路，损失负荷120兆瓦，损失电量约4.124万千瓦时。由于#8机组四次事故跳机，海南电网先后共计切除110千伏线路12条次，3
10、5千伏线路32条次，10千伏线路571条次，累计损失负荷653.077兆瓦，损失电量14.9863万千瓦时。四次重复性事故暴露的问题：1、平安生产管理不严，平安意识淡漠，缺乏平安责任心循环泵盘根密封不严已有一段时间，虽经多次反映，但始终没能引起电厂有关人员的重视，未能准时处理，导致了第一次跳机。在第一次跳机后，电厂又在未彻底消退设备缺陷的状况下仓促恢复机组启动、运行，导致其次次跳机，反映出相关人员平安意识差、工作责任心不强，为同类事故的重复发生埋下了隐患。第三次跳机，反映消失场平安技术措施不严密，相关人员缺乏必要事故预想，没有仔细核对接线,导致原有错误没能准时发觉。第四次跳机，反映出技术管理上
11、的漏洞，循环水泵A/B出口蝶阀的电源均接自输煤PC的380V4A段，不符合厂用电负荷配置设计原则要求。2、基建遗留问题较多#8机组于2006年4月30日完成168小时试运后移交生产,但在168小时试运前、后，生产部门提出了700多项尾工、1379条缺陷，其中大部分缺陷虽已得到整治，但大部分尾工项目未能乐观地组织实施处理，由于电厂各部门间工作协调和相互间协作不力，使较大的设备缺陷未能准时得到消退，给投产后的平安生产带来了众多隐患。仅循环泵就存在如下诸多问题：循环泵未经充分调试、未经竣工验收即投入运行；循环泵自冷却系统未能投入运行，仅采纳工业水进行冷却的临时方式，致使密封冷却水外溢，且排水沟开向不
12、合理，冷却水直接流入循环水泵出口蝶阀坑,易淋到电磁阀；循环水泵联锁爱护规律错误，未能准时发觉和处理;A/B循环水泵就地事故按钮设计、安装错误，因移交生产前没有进行试验而长期未被发觉和处理；现场安装的设备参数与设计不符，施工安装时未能准时发觉，监督、检查也有遗漏；循环水泵A/B出口蝶阀的电源均接自输煤Pe的380V4A段，不符合厂用电负荷配置原则的要求，该段母线一旦失电，即会造成机组跳闸等。3、基建与生产协调协作差电厂未能严格执行基本建设竣工验收程序，经查阅基建档案，发觉#8机组的分步试运前工程质量验收都是项目部组织，而不是由生产部门组织的，这是不符合规定的。生产人员未参与签字验收，失去了监督作
13、用和验收的意义，导致了缺陷和质量问题的大量存在。例如循环泵储能电机与其空气开关的容量不匹配，原设计为LlKW、3A,实际安装为7.5KW,15A,没有履行设计变更手续，也没有任何记录，生产人员也未能准时发觉。防范措施：1、加强运行、检修管理，对设备缺陷及处理，要落实技术和组织责任制。2、组织汽机和电气专业尽快查清晰顺控联锁、阀门联锁规律，在确定设备完好的状况下进行联锁试验。3、对第四次跳机缘由连续深化调查、分析并进一步落实整改措施，对#8机组其它电源设计不合理的地方（包括磨煤机A、B、C,事故按钮等），联系设计院进行设计更改。4、将出口蝶阀A/B的电源由原来的单路电源供电改为双路电源供电,由输煤PC的380V4A/4B段分别引两路电源出口蝶阀到循环水泵房供应出口蝶阀A或B,在每个出口蝶阀掌握箱之前增加一个双电源切换箱，从而增加循环水泵出口蝶阀运行的平安牢靠性。5、将循环水泵出口蝶阀A/B抽屉空气开关容量更换为32A的空气开关。6、举一反三，对全厂厂用系统开关、用电设备容量、及爱护整定值进行核对，根据厂用电重要负荷分开布置的原则，清理、调整不正确的负荷配置，确保重要辅机供电的牢靠性，避开类似状况的发生。
