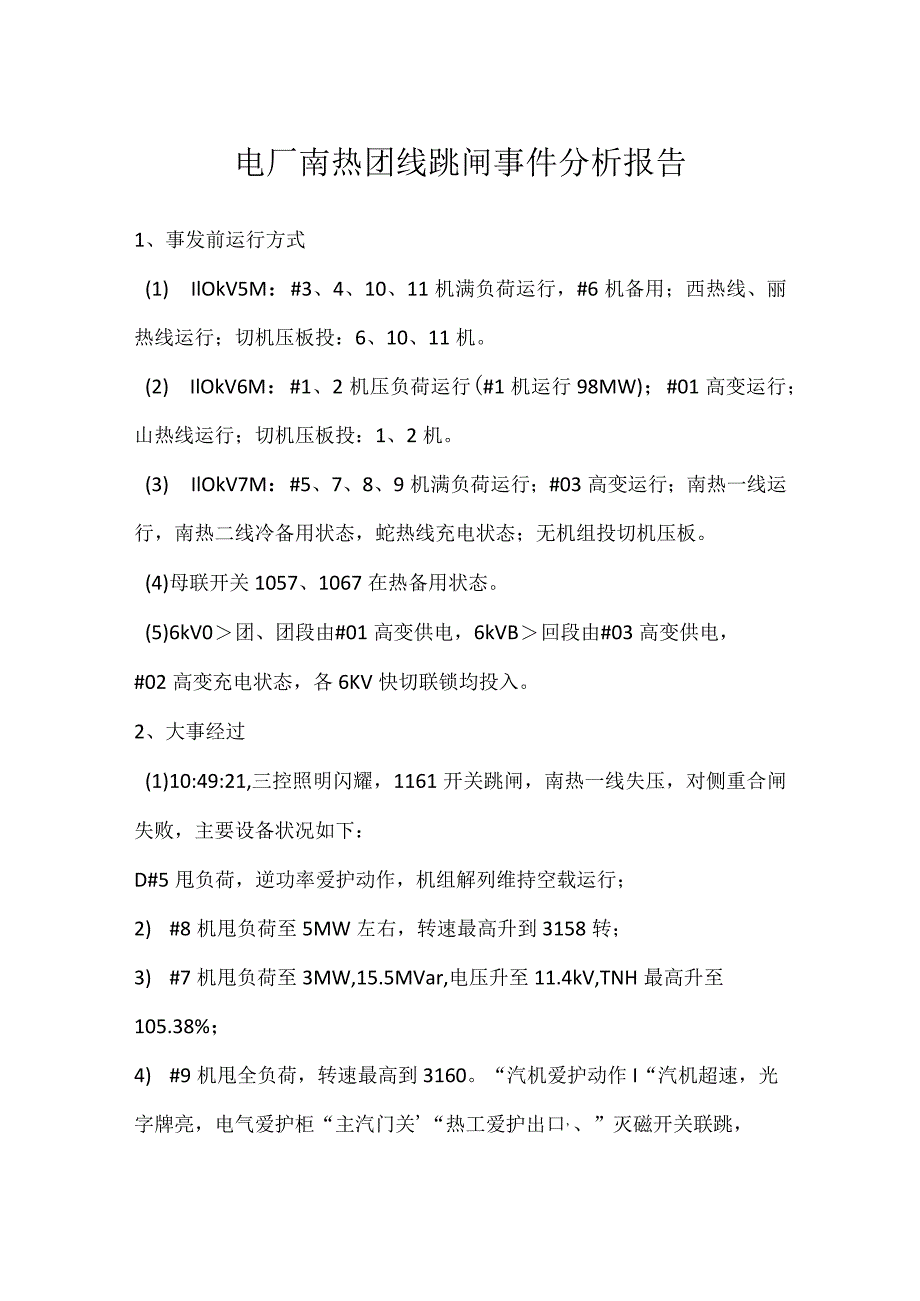

1、电厂南热团线跳闸事件分析报告1、事发前运行方式(1) IlOkV5M：#3、4、10、11机满负荷运行，#6机备用；西热线、丽热线运行；切机压板投：6、10、11机。(2) IlOkV6M：#1、2机压负荷运行(#1机运行98MW)；#01高变运行；山热线运行；切机压板投：1、2机。(3) IlOkV7M：#5、7、8、9机满负荷运行；#03高变运行；南热一线运行，南热二线冷备用状态，蛇热线充电状态；无机组投切机压板。(4)母联开关1057、1067在热备用状态。(5)6kV0团、团段由#01高变供电，6kVB回段由#03高变供电，#02高变充电状态，各6KV快切联锁均投入。2、大事经过(1)

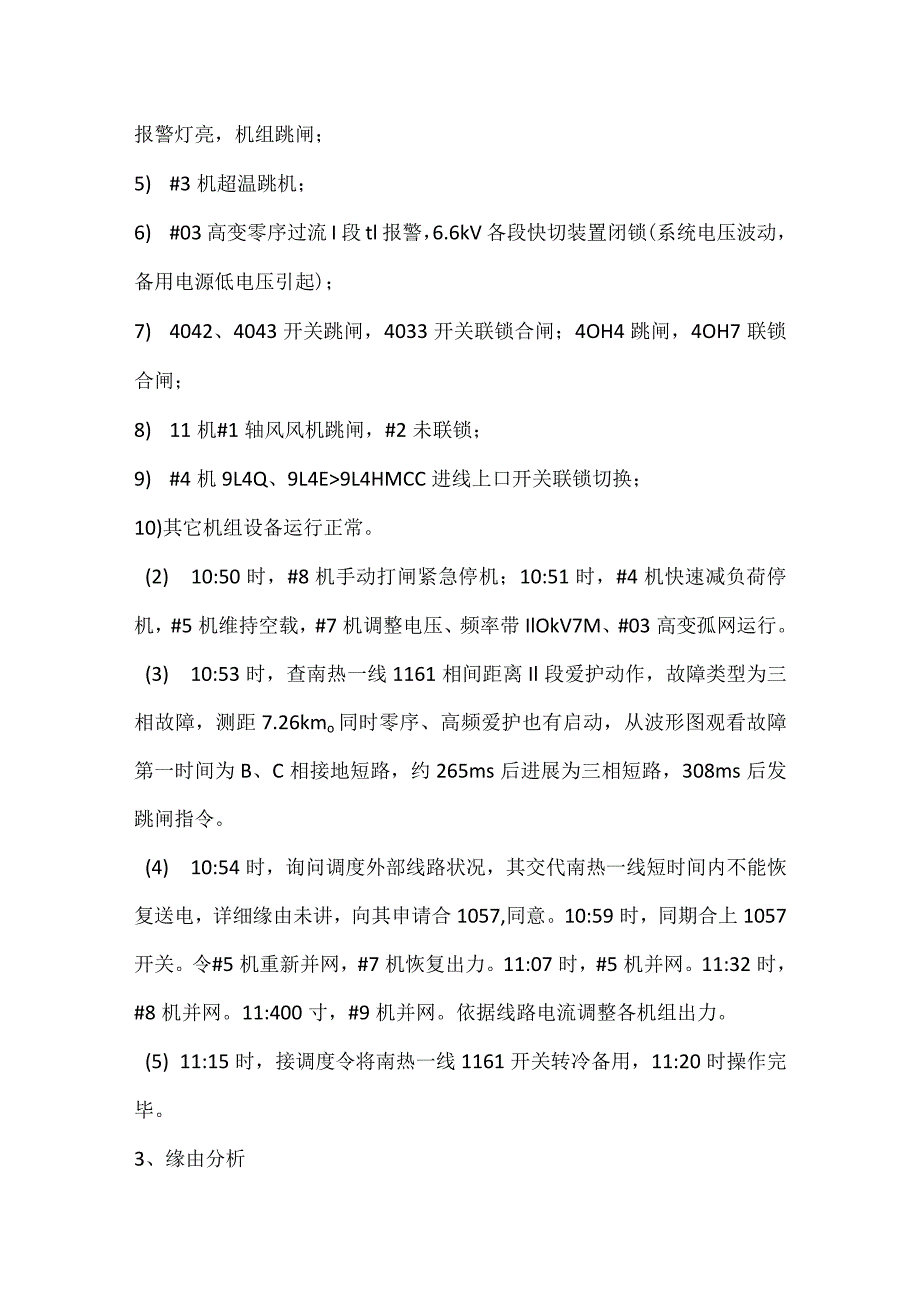

2、10:49:21,三控照明闪耀，1161开关跳闸，南热一线失压，对侧重合闸失败，主要设备状况如下：D#5甩负荷，逆功率爱护动作，机组解列维持空载运行；2) #8机甩负荷至5MW左右，转速最高升到3158转；3) #7机甩负荷至3MW,15.5MVar,电压升至11.4kV,TNH最高升至105.38%；4) #9机甩全负荷，转速最高到3160。“汽机爱护动作I“汽机超速，光字牌亮，电气爱护柜“主汽门关“热工爱护出口,、”灭磁开关联跳，报警灯亮，机组跳闸；5) #3机超温跳机；6) #03高变零序过流I段tl报警，6.6kV各段快切装置闭锁(系统电压波动，备用电源低电压引起)；7) 4042、4
3、043开关跳闸，4033开关联锁合闸；4OH4跳闸，4OH7联锁合闸；8) 11机#1轴风风机跳闸，#2未联锁；9) #4机9L4Q、9L4E9L4HMCC进线上口开关联锁切换；10)其它机组设备运行正常。(2) 10:50时，#8机手动打闸紧急停机；10:51时，#4机快速减负荷停机，#5机维持空载，#7机调整电压、频率带IlOkV7M、#03高变孤网运行。(3) 10:53时，查南热一线1161相间距离Il段爱护动作，故障类型为三相故障，测距7.26kmo同时零序、高频爱护也有启动，从波形图观看故障第一时间为B、C相接地短路，约265ms后进展为三相短路，308ms后发跳闸指令。(4) 1

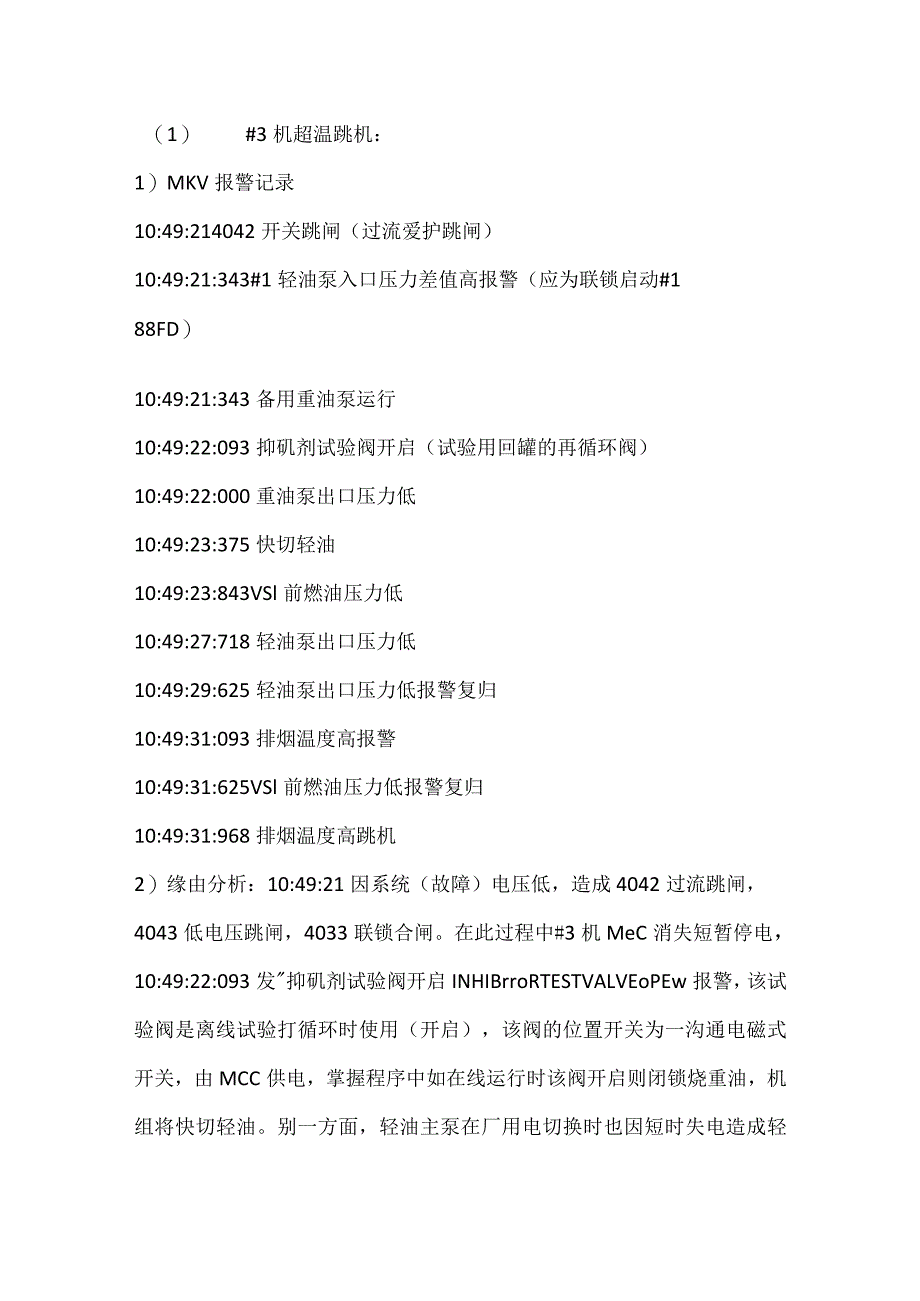

4、0:54时，询问调度外部线路状况，其交代南热一线短时间内不能恢复送电，详细缘由未讲，向其申请合1057,同意。10:59时，同期合上1057开关。令#5机重新并网，#7机恢复出力。11:07时，#5机并网。11:32时，#8机并网。11:400寸，#9机并网。依据线路电流调整各机组出力。(5) 11:15时，接调度令将南热一线1161开关转冷备用，11:20时操作完毕。3、缘由分析（1） #3机超温跳机：1）MKV报警记录10:49:214042开关跳闸（过流爱护跳闸）10:49:21:343#1轻油泵入口压力差值高报警（应为联锁启动#188FD）10:49:21:343备用重油泵运行10:4
5、9:22:093抑矶剂试验阀开启（试验用回罐的再循环阀）10:49:22:000重油泵出口压力低10:49:23:375快切轻油10:49:23:843VSl前燃油压力低10:49:27:718轻油泵出口压力低10:49:29:625轻油泵出口压力低报警复归10:49:31:093排烟温度高报警10:49:31:625VSl前燃油压力低报警复归10:49:31:968排烟温度高跳机2）缘由分析：10:49:21因系统（故障）电压低，造成4042过流跳闸，4043低电压跳闸，4033联锁合闸。在此过程中#3机MeC消失短暂停电，10:49:22:093发抑矶剂试验阀开启INHIBrroRTEST
6、VALVEoPEw报警，该试验阀是离线试验打循环时使用（开启），该阀的位置开关为一沟通电磁式开关，由MCC供电，掌握程序中如在线运行时该阀开启则闭锁烧重油，机组将快切轻油。别一方面，轻油主泵在厂用电切换时也因短时失电造成轻油压力低联锁启备泵。机组快切轻油后因轻油压力低，燃油流量由正常约7.4kgs最低降至7.29kgs,机组为维持负荷自动将FSR由正常约56%瞬时增大到72%0但是在备用轻油泵连锁启动后，造成两台轻油泵同时运行，使油压又快速增高，燃油伺服阀因调整不准时，燃油质量流量瞬时增大至8.77kgs,机组因燃油过量引起瞬时超温跳机。（2） #9机跳机缘由：1）#9机跳机后掌握盘上发“汽机
7、爱护动作汽机超速，光字牌报警，检查机械超速、电超速均未动作；#9机最高转速（316OrPm）也没有达到超速动作值；校验电超速爱护，在327OrPm（整定值）动作正确；故排解超速动作的可能性。汽机超速光字牌报警定值为3150rpm,本次报警属动作正确；2）事故记录仪上的#9机大事记录挨次为：“发电机跳闸，“发电机主动主汽门关闭二事后进行爱护传动试验，在以电气爱护传跳出口开关及汽机的状况下事故记录仪上记录挨次与此相同。因此推断#9机跳机是由发电机爱护动作引起。查本次大事中电气爱护柜内爱护动作历史记录中有“负序过流淌作，记录，从该记录状况推断#9机跳机缘由可能为负序过流淌作，但当时值班员检查到电气爱
8、护柜上只有“主汽门关:“热工爱护出口、灭磁开关联跳报警灯亮，后对负序过流爱护进行通流试验，每次通流后信号灯报警正常，但发觉爱护柜内的负序过流爱护动作报警文本则有时能发出，有时却发不出；另一方面：发电机负序过流爱护的时间定值为4秒，而从线路爱护记录的录波来看，从故障开头至线路开关跳开用时为435ms,且#9机跳闸时间较#8机跳闸时间晚38秒(事故记录议内时间)，由此推断负序过流可能性不大，因而不排解#9机是由于电气其它爱护引起跳闸，如：励磁系统故障等。所以对#9机爱护装置还需进行进一步的检查与分析以最终查明跳机缘由。4、防范措施(1)增加#3机“备用轻油泵运行，报警文本。(2)修改#3机轻油泵掌
9、握程序，增加备用轻油泵联锁启动且轻油压力恢复正常后延时停止主泵功能，防止因双泵运行而引起轻油压力上升。(3)#3机轻油泵自安装投运以来因出力大，其出口阀长期节流运行(约开两格)，经今年5月份进行改造，去掉一级叶轮后，现为全开位运行，但轻油泵出力仍显偏大，目前在#3机重油运行时轻油泵出口压力为6kgfcm2左右，轻油压控阀为全开位，所以假如消失轻油压力上升时压控阀已无调整的余度，可考虑将轻油泵出口阀进行适当节流，使压控阀开度保持在70%开度左右，使其在压力上升时能够起到调压作用(轻油泵出口阀调至何开度，待进行试验后打算)，或在今年大修期间对轻油泵管路进行改造：在泵出口处增设一路回油管回至泵前，回
10、油量由节流孔板进行掌握，以确保轻油压控阀有调整余量。(4)化水MCC低电压联锁回路增加延时继电器，并选取合理的延时时间，提高厂用电的运行稳定性。（5）#11机轴封风机联锁的组态中因参数设定不合理引起联锁失败。运检二部应依据现场状况重新调整参数。（6）运行部对机组机械超速、锅炉平安门等的整定及动作状况进行具体记录（设专用登记本），且对每次的动作值进行比较，如不符合要求，准时进行调整。（7）运行部应依据电厂线路的检修状况合理调整机组、厂用电的运行方式及切机爱护压板的投退，并作好特别运行方式下的事故预想,重点为系统故障时如何保厂用电系统。（8）机组跳闸后必需对各类爱护装置的报警信息进行全面抄录，主爱护动作报警必需经值长（或单元长）现场确认后方可复归。对不明缘由或存在疑问的主爱护动作报警，应联系检修人员现场确认，并查明缘由，排解故障后才可重新启机。（9）新更换的#9发变组、#7主变、#01高变的微机爱护装置均未配置打印机，在其操作面板上可查看的报警信息量特别有限（只能存8条），且一经复位无法保存，大量的历史信息需要靠手提电脑联机提取，但厂家尚未供应相关软件，目前还无法查看历史记录，应尽快完善。（10）#3机抑机剂试验阀的位置开关应改为直流供电，提高动作牢靠性。
