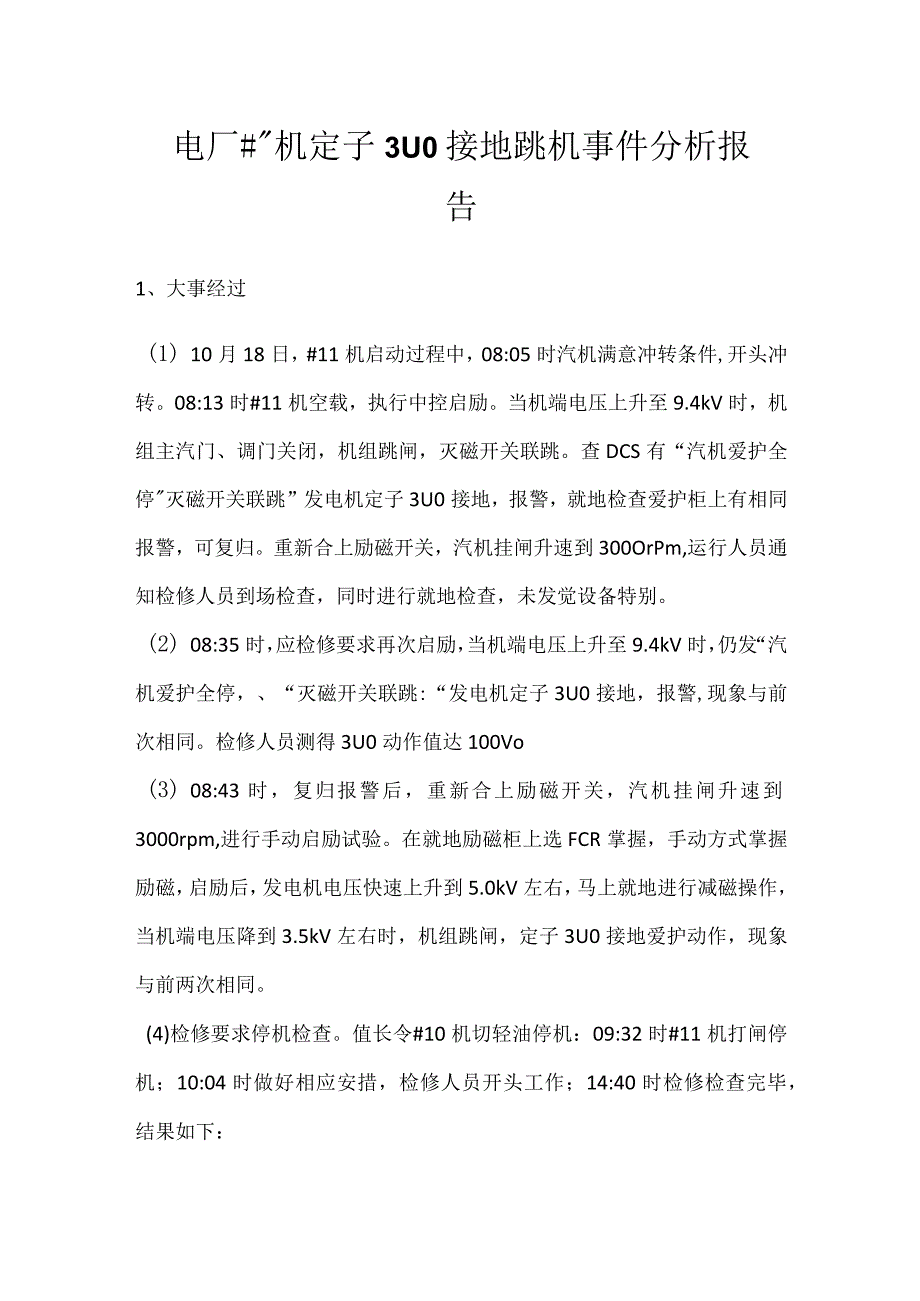

1、电厂#机定子3U0接地跳机事件分析报告1、大事经过(1) 10月18日，#11机启动过程中，08:05时汽机满意冲转条件,开头冲转。08:13时#11机空载，执行中控启励。当机端电压上升至9.4kV时，机组主汽门、调门关闭，机组跳闸，灭磁开关联跳。查DCS有“汽机爱护全停灭磁开关联跳”发电机定子3U0接地，报警，就地检查爱护柜上有相同报警，可复归。重新合上励磁开关，汽机挂闸升速到300OrPm,运行人员通知检修人员到场检查，同时进行就地检查，未发觉设备特别。(2) 08:35时，应检修要求再次启励，当机端电压上升至9.4kV时，仍发“汽机爱护全停，、“灭磁开关联跳:“发电机定子3U0接地，报警
2、,现象与前次相同。检修人员测得3U0动作值达100Vo(3) 08:43时，复归报警后，重新合上励磁开关，汽机挂闸升速到3000rpm,进行手动启励试验。在就地励磁柜上选FCR掌握，手动方式掌握励磁，启励后，发电机电压快速上升到5.0kV左右，马上就地进行减磁操作，当机端电压降到3.5kV左右时，机组跳闸，定子3U0接地爱护动作，现象与前两次相同。(4)检修要求停机检查。值长令#10机切轻油停机：09:32时#11机打闸停机；10:04时做好相应安措，检修人员开头工作；14:40时检修检查完毕，结果如下：检查#11发电机出线设备及主变低压侧电缆、外观均未发觉特别；试验数据：PT一次绕组直阻三相

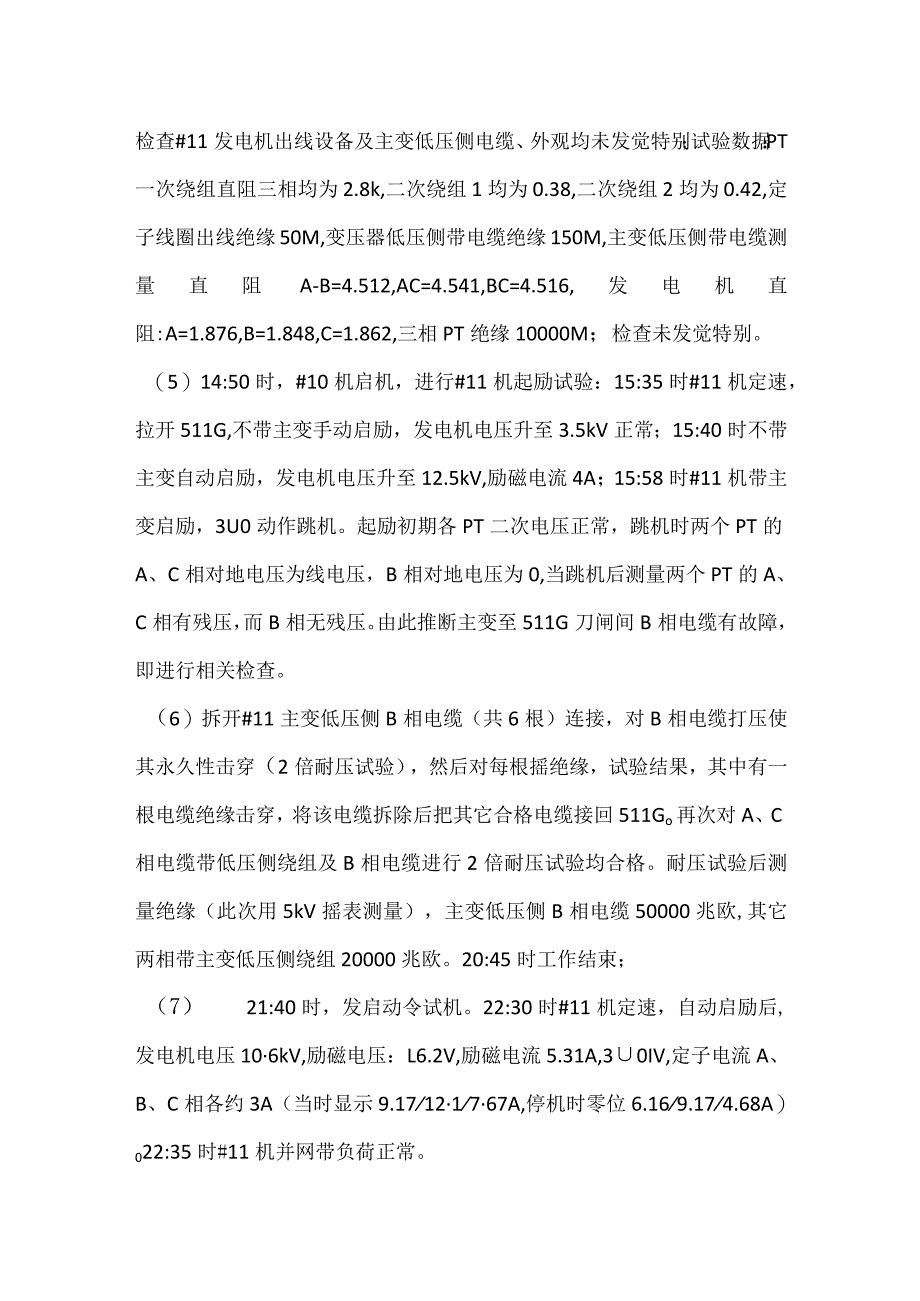

3、均为2.8k,二次绕组1均为0.38,二次绕组2均为0.42,定子线圈出线绝缘50M,变压器低压侧带电缆绝缘150M,主变低压侧带电缆测量直阻A-B=4.512,AC=4.541,BC=4.516,发电机直阻:A=1.876,B=1.848,C=1.862,三相PT绝缘10000M；检查未发觉特别。（5）14:50时，#10机启机，进行#11机起励试验：15:35时#11机定速，拉开511G,不带主变手动启励，发电机电压升至3.5kV正常；15:40时不带主变自动启励，发电机电压升至12.5kV,励磁电流4A；15:58时#11机带主变启励，3U0动作跳机。起励初期各PT二次电压正常，跳机时两
4、个PT的A、C相对地电压为线电压，B相对地电压为0,当跳机后测量两个PT的A、C相有残压，而B相无残压。由此推断主变至511G刀闸间B相电缆有故障，即进行相关检查。（6）拆开#11主变低压侧B相电缆（共6根）连接，对B相电缆打压使其永久性击穿（2倍耐压试验），然后对每根摇绝缘，试验结果，其中有一根电缆绝缘击穿，将该电缆拆除后把其它合格电缆接回511Go再次对A、C相电缆带低压侧绕组及B相电缆进行2倍耐压试验均合格。耐压试验后测量绝缘（此次用5kV摇表测量），主变低压侧B相电缆50000兆欧,其它两相带主变低压侧绕组20000兆欧。20:45时工作结束；（7） 21:40时，发启动令试机。22:

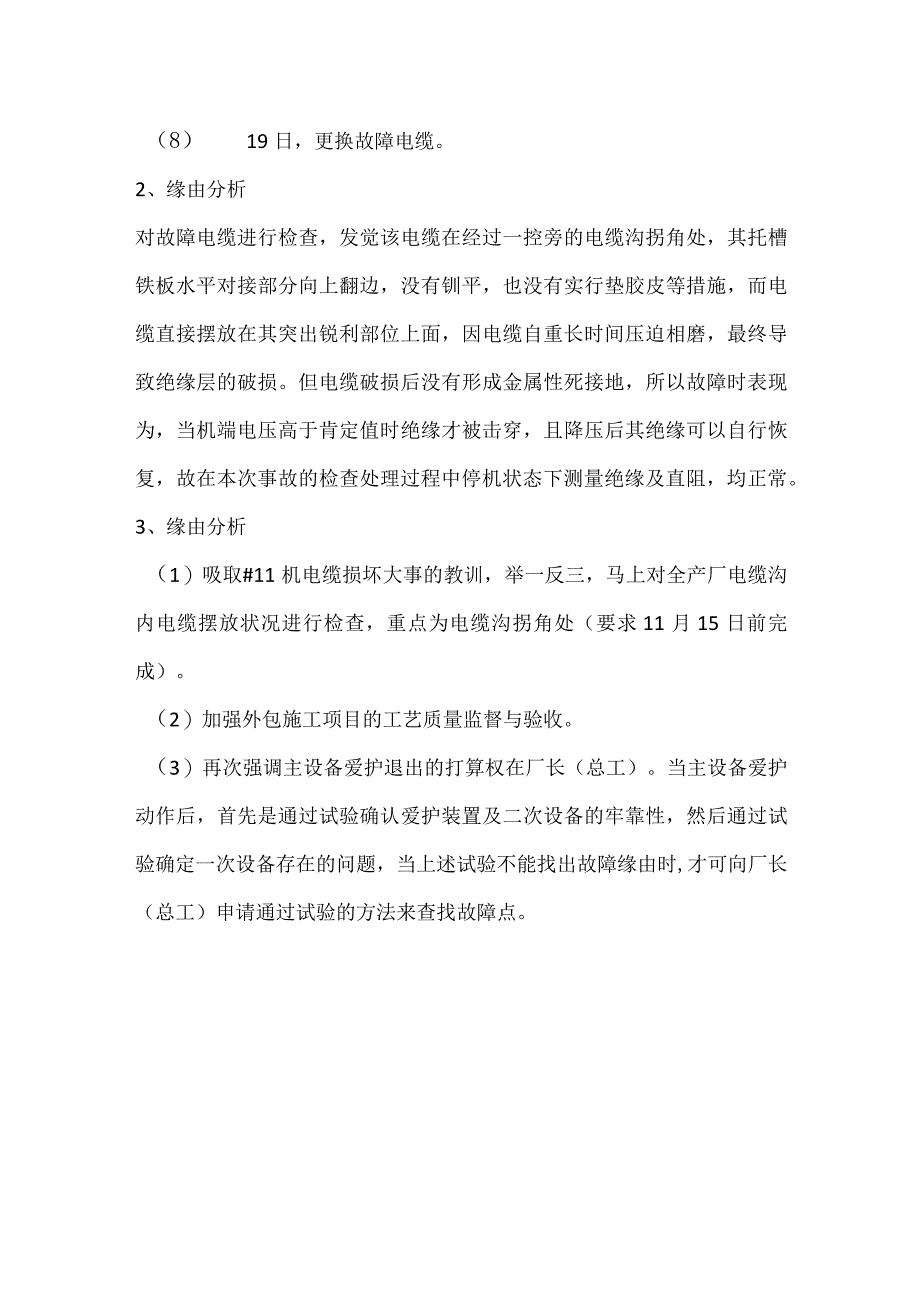

5、30时#11机定速，自动启励后,发电机电压106kV,励磁电压：L6.2V,励磁电流5.31A,30IV,定子电流A、B、C相各约3A（当时显示9.17121767A,停机时零位6.169.174.68A）022:35时#11机并网带负荷正常。（8） 19日，更换故障电缆。2、缘由分析对故障电缆进行检查，发觉该电缆在经过一控旁的电缆沟拐角处，其托槽铁板水平对接部分向上翻边，没有钏平，也没有实行垫胶皮等措施，而电缆直接摆放在其突出锐利部位上面，因电缆自重长时间压迫相磨，最终导致绝缘层的破损。但电缆破损后没有形成金属性死接地，所以故障时表现为，当机端电压高于肯定值时绝缘才被击穿，且降压后其绝缘可以自行恢复，故在本次事故的检查处理过程中停机状态下测量绝缘及直阻，均正常。3、缘由分析（1）吸取#11机电缆损坏大事的教训，举一反三，马上对全产厂电缆沟内电缆摆放状况进行检查，重点为电缆沟拐角处（要求11月15日前完成）。（2）加强外包施工项目的工艺质量监督与验收。（3）再次强调主设备爱护退出的打算权在厂长（总工）。当主设备爱护动作后，首先是通过试验确认爱护装置及二次设备的牢靠性，然后通过试验确定一次设备存在的问题，当上述试验不能找出故障缘由时,才可向厂长（总工）申请通过试验的方法来查找故障点。
