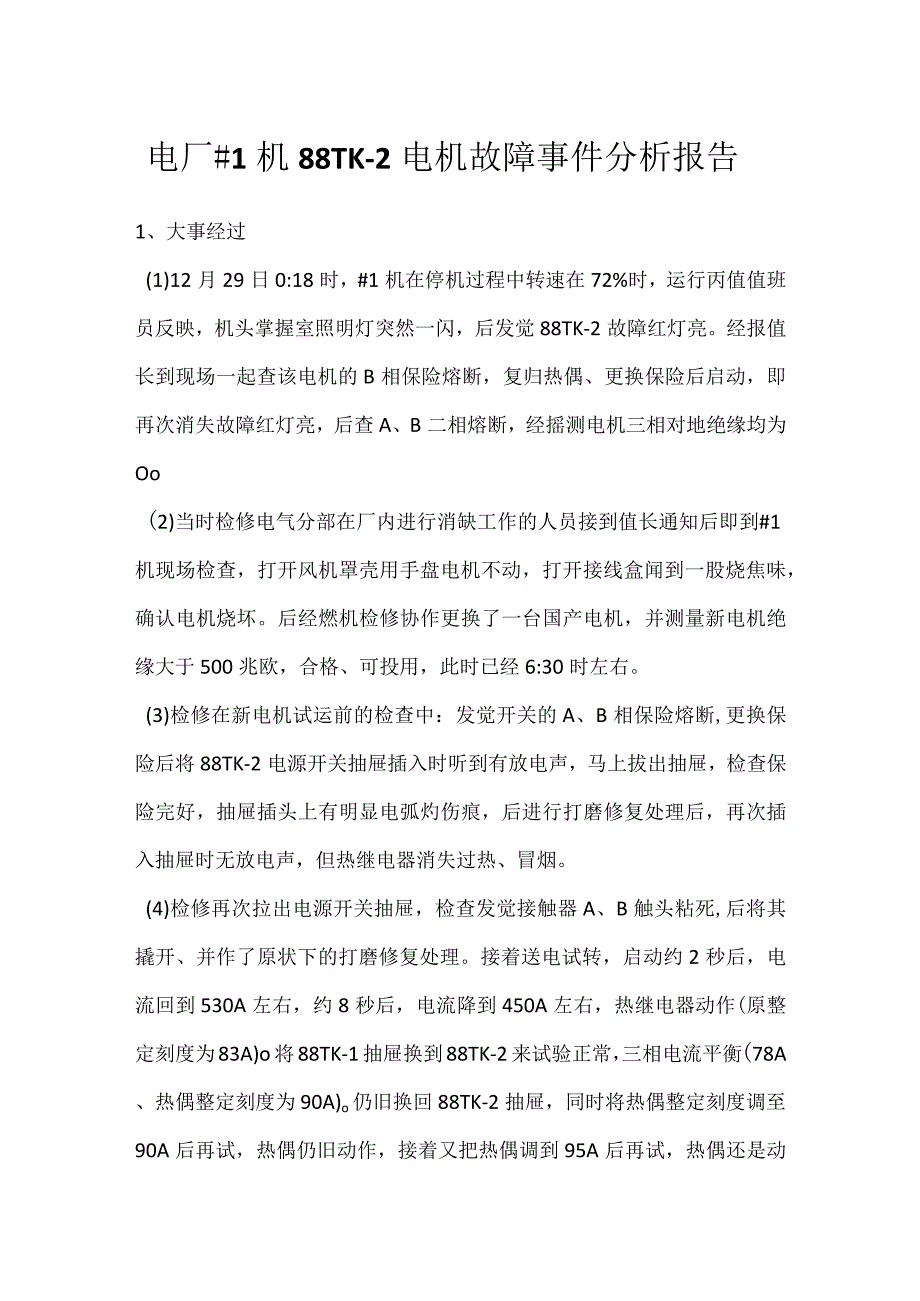

其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx_第1页
第1页 / 共6页

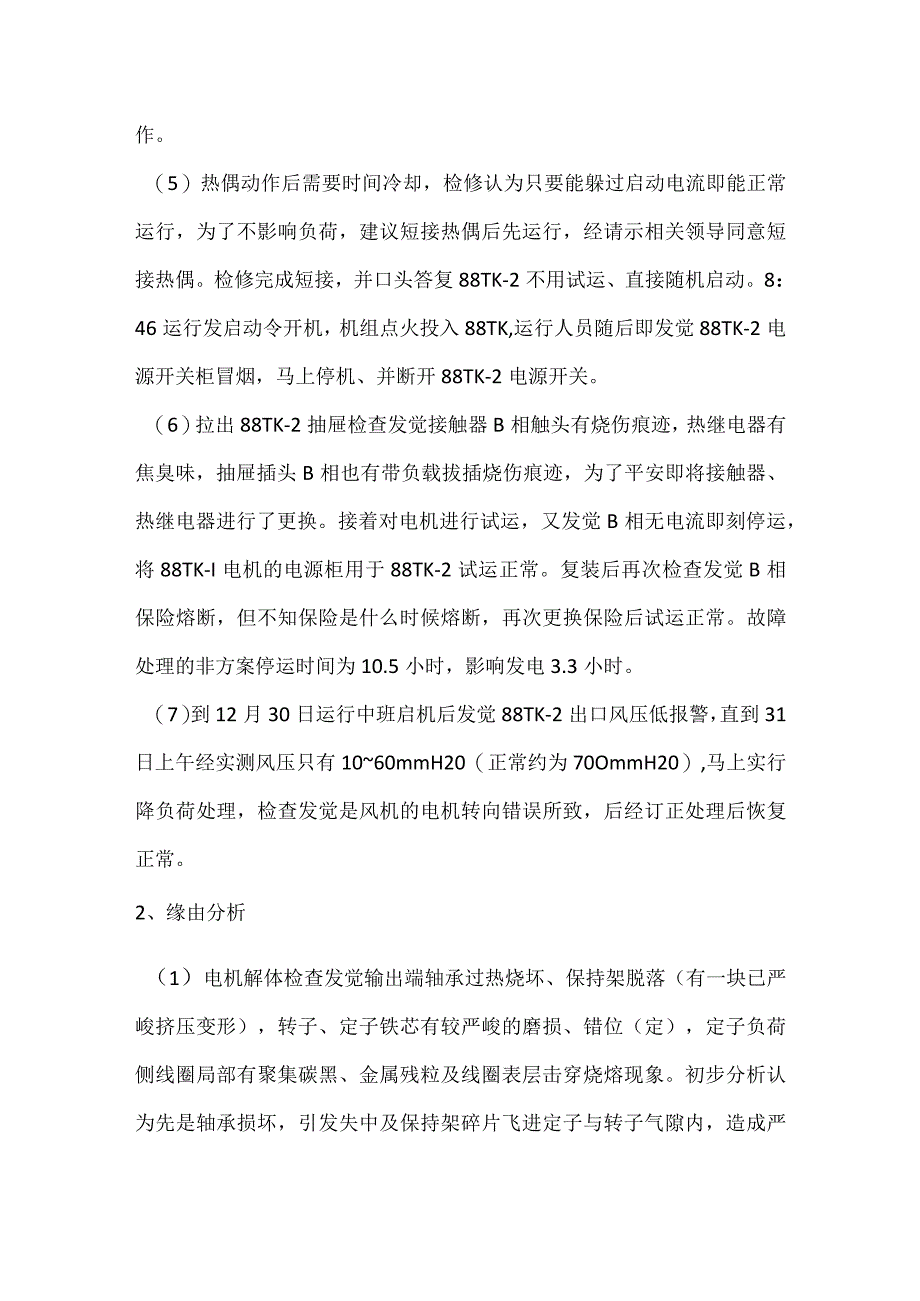

其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx_第2页
第2页 / 共6页

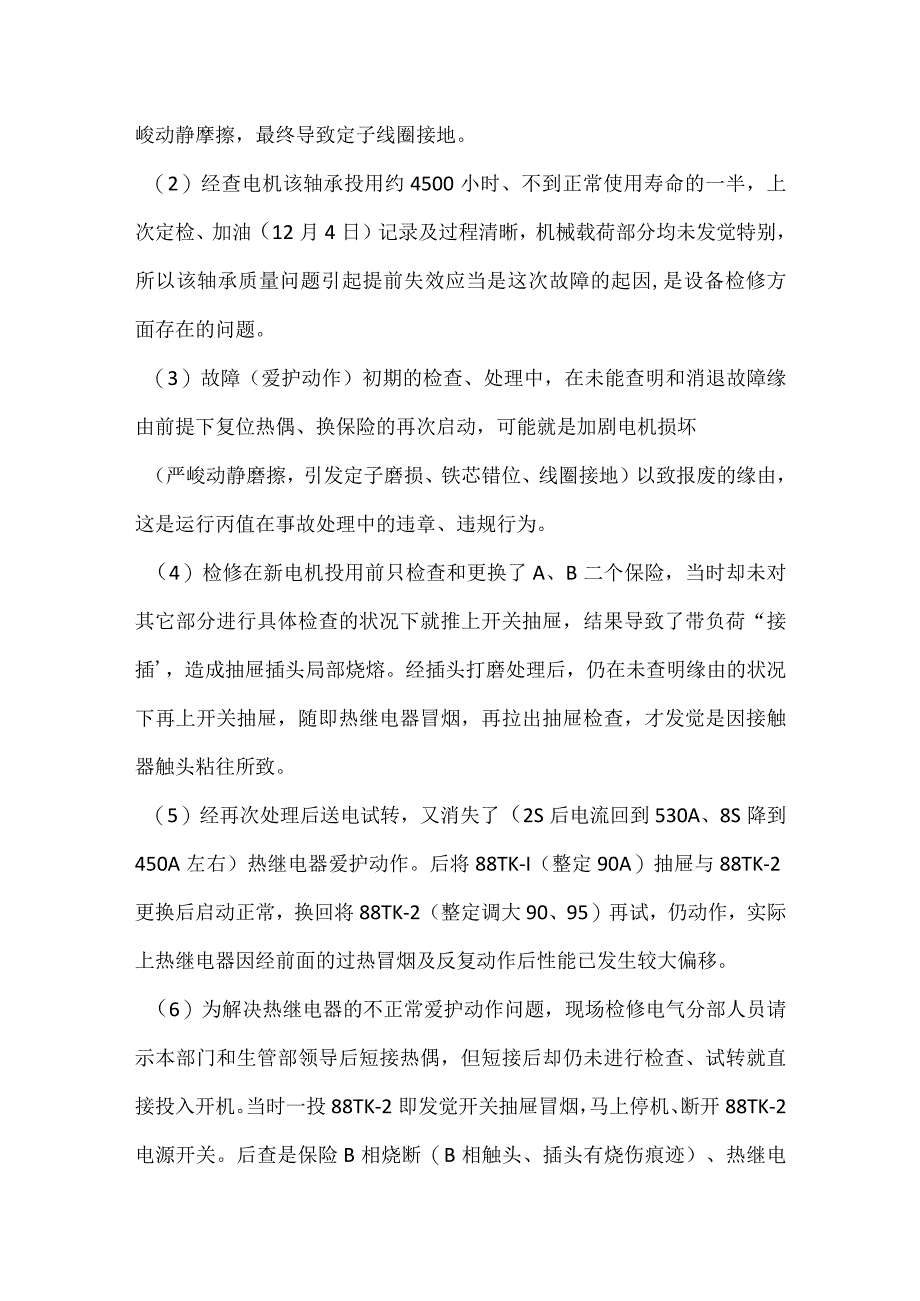

其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx_第3页
第3页 / 共6页
其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx_第4页
第4页 / 共6页
其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx_第5页
第5页 / 共6页
其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx》由会员分享,可在线阅读,更多相关《其他伤害-电厂#1机88TK-2电机故障事件分析报告.docx(6页珍藏版)》请在第壹文秘上搜索。

1、电厂#1机88TK-2电机故障事件分析报告1、大事经过(1)12月29日0:18时,#1机在停机过程中转速在72%时,运行丙值值班员反映,机头掌握室照明灯突然一闪,后发觉88TK-2故障红灯亮。经报值长到现场一起查该电机的B相保险熔断,复归热偶、更换保险后启动,即再次消失故障红灯亮,后查A、B二相熔断,经摇测电机三相对地绝缘均为Oo(2)当时检修电气分部在厂内进行消缺工作的人员接到值长通知后即到#1机现场检查,打开风机罩壳用手盘电机不动,打开接线盒闻到一股烧焦味,确认电机烧坏。后经燃机检修协作更换了一台国产电机,并测量新电机绝缘大于500兆欧,合格、可投用,此时已经6:30时左右。(3)检修在

2、新电机试运前的检查中:发觉开关的A、B相保险熔断,更换保险后将88TK-2电源开关抽屉插入时听到有放电声,马上拔出抽屉,检查保险完好,抽屉插头上有明显电弧灼伤痕,后进行打磨修复处理后,再次插入抽屉时无放电声,但热继电器消失过热、冒烟。(4)检修再次拉出电源开关抽屉,检查发觉接触器A、B触头粘死,后将其撬开、并作了原状下的打磨修复处理。接着送电试转,启动约2秒后,电流回到530A左右,约8秒后,电流降到450A左右,热继电器动作(原整定刻度为83A)o将88TK-1抽屉换到88TK-2来试验正常,三相电流平衡(78A、热偶整定刻度为90A)o仍旧换回88TK-2抽屉,同时将热偶整定刻度调至90A

3、后再试,热偶仍旧动作,接着又把热偶调到95A后再试,热偶还是动作。(5)热偶动作后需要时间冷却,检修认为只要能躲过启动电流即能正常运行,为了不影响负荷,建议短接热偶后先运行,经请示相关领导同意短接热偶。检修完成短接,并口头答复88TK-2不用试运、直接随机启动。8:46运行发启动令开机,机组点火投入88TK,运行人员随后即发觉88TK-2电源开关柜冒烟,马上停机、并断开88TK-2电源开关。(6)拉出88TK-2抽屉检查发觉接触器B相触头有烧伤痕迹,热继电器有焦臭味,抽屉插头B相也有带负载拔插烧伤痕迹,为了平安即将接触器、热继电器进行了更换。接着对电机进行试运,又发觉B相无电流即刻停运,将88

4、TK-I电机的电源柜用于88TK-2试运正常。复装后再次检查发觉B相保险熔断,但不知保险是什么时候熔断,再次更换保险后试运正常。故障处理的非方案停运时间为10.5小时,影响发电3.3小时。(7)到12月30日运行中班启机后发觉88TK-2出口风压低报警,直到31日上午经实测风压只有1060mmH20(正常约为70OmmH20),马上实行降负荷处理,检查发觉是风机的电机转向错误所致,后经订正处理后恢复正常。2、缘由分析(1)电机解体检查发觉输出端轴承过热烧坏、保持架脱落(有一块已严峻挤压变形),转子、定子铁芯有较严峻的磨损、错位(定),定子负荷侧线圈局部有聚集碳黑、金属残粒及线圈表层击穿烧熔现象

5、。初步分析认为先是轴承损坏,引发失中及保持架碎片飞进定子与转子气隙内,造成严峻动静摩擦,最终导致定子线圈接地。(2)经查电机该轴承投用约4500小时、不到正常使用寿命的一半,上次定检、加油(12月4日)记录及过程清晰,机械载荷部分均未发觉特别,所以该轴承质量问题引起提前失效应当是这次故障的起因,是设备检修方面存在的问题。(3)故障(爱护动作)初期的检查、处理中,在未能查明和消退故障缘由前提下复位热偶、换保险的再次启动,可能就是加剧电机损坏(严峻动静磨擦,引发定子磨损、铁芯错位、线圈接地)以致报废的缘由,这是运行丙值在事故处理中的违章、违规行为。(4)检修在新电机投用前只检查和更换了A、B二个保

6、险,当时却未对其它部分进行具体检查的状况下就推上开关抽屉,结果导致了带负荷“接插,造成抽屉插头局部烧熔。经插头打磨处理后,仍在未查明缘由的状况下再上开关抽屉,随即热继电器冒烟,再拉出抽屉检查,才发觉是因接触器触头粘往所致。(5)经再次处理后送电试转,又消失了(2S后电流回到530A、8S降到450A左右)热继电器爱护动作。后将88TK-I(整定90A)抽屉与88TK-2更换后启动正常,换回将88TK-2(整定调大90、95)再试,仍动作,实际上热继电器因经前面的过热冒烟及反复动作后性能已发生较大偏移。(6)为解决热继电器的不正常爱护动作问题,现场检修电气分部人员请示本部门和生管部领导后短接热偶

7、,但短接后却仍未进行检查、试转就直接投入开机。当时一投88TK-2即发觉开关抽屉冒烟,马上停机、断开88TK-2电源开关。后查是保险B相烧断(B相触头、插头有烧伤痕迹)、热继电器有烧焦味,明显冒烟是缺相(B相保险熔断)造成热继电器主路过载(烧红)引起,而此B相是何时熔断,却因缺乏前面过程的检查,而一时无法确定。(7)上述46项,属检修电气分部现处理人员的违章、违规操作造成,可以说是不顾人身、设备平安的野蛮操作行为,处理过程中还存在故障处理请示上报的不全、不实现象,以致消失打算失策、违章不能制止的现象连续发生,如生产管理部对基层请示在未能作具体了解和状况核实的前提下就同意热偶短接,以致电柜冒烟、

8、烧保险的状况再次消失。(8)设备本身存在平安上的不足,88TK风机总成属全封闭型,运行人员在日常的例行巡察中无法检查到电机的温度、振动以及风机的运转等状况,加上该风机的电机也没有配置如电流表等在线监视表计,以致运行中无法进行有效监视,这是设备方面还不完善的缘由。(9)88TK-2故障处理运行一天后才发觉电机转向错误的缘由,纯属设备修后验收、交接不仔细和运行交接班制度执行不严所造成,均属人为因素,其涉及运行甲、乙、丁三个值,最终由原故障发生的丙值发觉和处理。3、防范措施(1)加强大容量电机的检修中的轴承质量把关(从选型、订货、验收及试验)以及更换工艺,加强厂内大容量电机的定检、巡检、预试及维护工

9、作,相关工作都要有明确的项目、要求、工艺、流程卡(规定),都要有具体书面记录(日期、人员、实际状态、执行状况),特殊是日常的加油操作与相关定检工作(电气分部、供应办)。(2)运行电机爱护动作,除了为保证主机平安的紧急状态外,运行人员必需在检查设备(电机和电缆)绝缘符合规定和可以盘动(无法盘动的电机除外)的前提下才可进行恢复、试投。在日常的电机检修和故障处理中检修人员必需严格执行相关安规和检修规程,特殊是在未查明和消退故障电机、开关、线路的隐患前,不得擅自送电、重启(运行各值、电气分部)。(3)建立和完善各类电机特殊是大型电机热偶的定值校验和整定方法,按电厂电机规格订购大电流发生器,调整和更换不

10、符合平安运行要求的在线电机爱护热偶,以确保和提高电厂各类电机热偶爱护的牢靠性(电气分部)。(4)对厂内现有的如#1机88TK风机存在日常无法进行例行平安巡检的大型在运电机,要求检修部两个月内完成结构改造(可以日常的巡检、监视)、对爱护装置还不健全的大型电机进行完善,如增加监视用电流表、改进电气爱护装置和提高爱护性能(热机、电气分部)。(5)故障报告和分析,主要是为了弄清缘由、吸取教训、提高水平、确保平安,这次故障的调查中就消失一系列不正常现象,影响故障调查、分析工作的正常开展,相关部门应加强这方面的教育、监督、管理工作以及加大相关考核力度(运行、检修部)。(6)日常的设备抢修也肯定要严格执行相

11、关检修工艺,不得违章操作、不得野蛮操作,以确保抢修平安和避开抢修的超时现象消失。如这次6时30分换完电机后,抢修一个只有接触器、热偶、保险三个主件的开关抽屉就用了整整4.3个小时、并且过程中反复多次消失烧保险、烧热偶的担心全现象,严峻威逼人身、设备平安,影响了机组的准时投用和增加了机组的非方案停用时间(电气分部)。(7)设备检修中,对需要断开或跳开原设备爱护的打算要慎重、工作要做细,要明确职责、权限,当事人对上级要照实反映状况,对因误报、缺报而造成上级领导命令或打算发生错误的,上报人要负主要责任、领导负失察责任(全厂各部)。(8)设备抢修时,检修和运行部门间特殊要做好对故障设备的交接工作,特殊是运行人员在没有条件和把握的状况下,不要对故障设备随便乱动、以避开故障的加重和扩大,检修人员在接收故障设备时要具体了解、核实故障的具体状况,无论是修前、修后双方都要对设备进行仔细的交接、验收,特殊是运行人员对刚经检修的投运设备更要加强状态监护(运行、检修部)。(9)生产管理部的平安、技术监督管理人员在事故过程中应在第一时间赶赴现场,收集相关资料、监督、协调现场事故处理,确保现场事故处理的有序、平安进行(生产管理部)。
