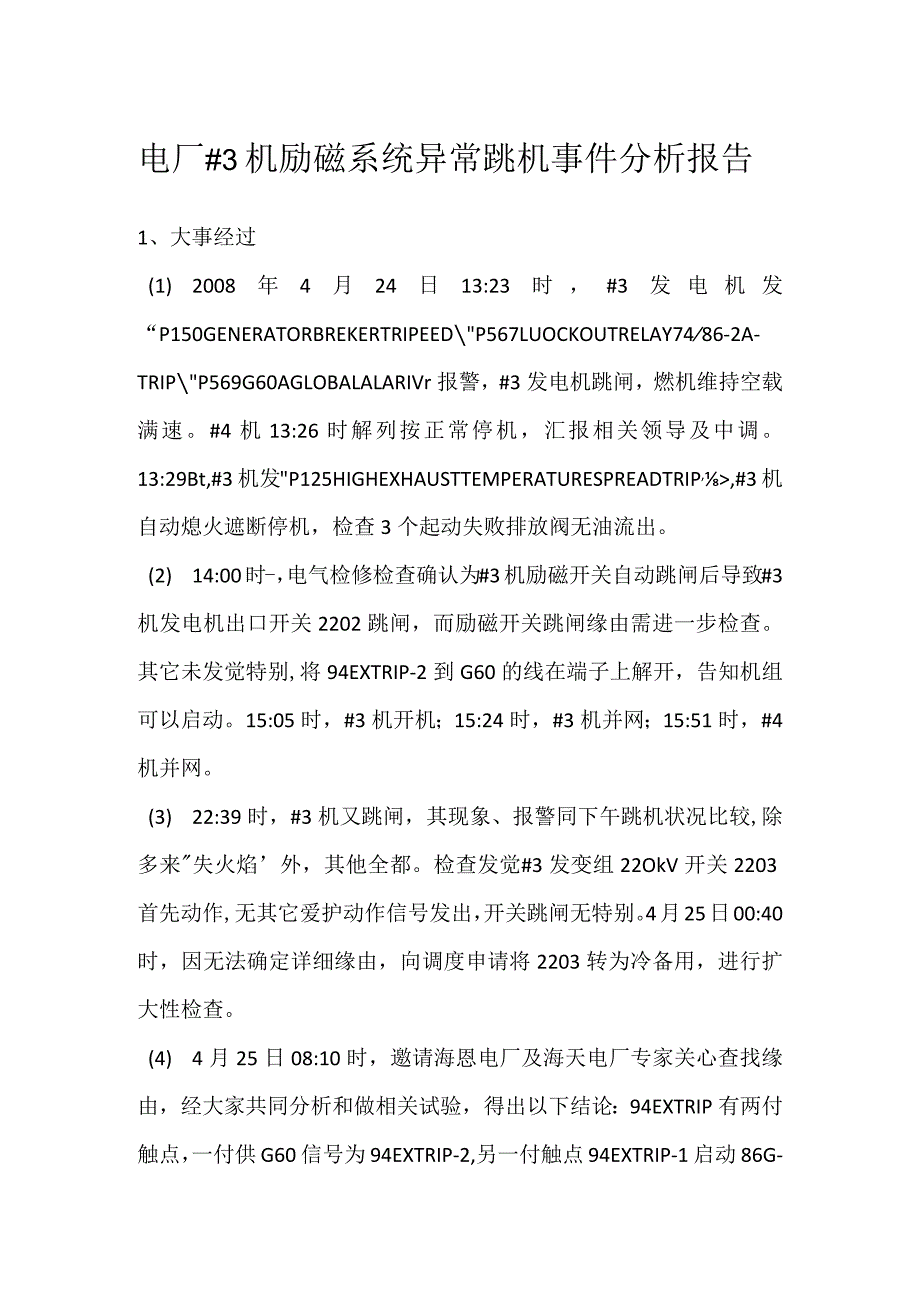

1、电厂#3机励磁系统异常跳机事件分析报告1、大事经过(1) 2008年4月24日13:23时，#3发电机发“P150GENERATORBREKERTRIPEEDP567LUOCKOUTRELAY7486-2A-TRIPP569G60AGLOBALALARIVr报警，#3发电机跳闸，燃机维持空载满速。#4机13:26时解列按正常停机，汇报相关领导及中调。13:29Bt,#3机发P125HIGHEXHAUSTTEMPERATURESPREADTRIP,#3机自动熄火遮断停机，检查3个起动失败排放阀无油流出。(2) 14:00时-，电气检修检查确认为#3机励磁开关自动跳闸后导致#3机发电机出口开关22
2、02跳闸，而励磁开关跳闸缘由需进一步检查。其它未发觉特别,将94EXTRIP-2到G60的线在端子上解开，告知机组可以启动。15:05时，#3机开机；15:24时，#3机并网；15:51时，#4机并网。(3) 22:39时，#3机又跳闸，其现象、报警同下午跳机状况比较,除多来失火焰外，其他全都。检查发觉#3发变组22OkV开关2203首先动作,无其它爱护动作信号发出，开关跳闸无特别。4月25日00:40时，因无法确定详细缘由，向调度申请将2203转为冷备用，进行扩大性检查。(4) 4月25日08:10时，邀请海恩电厂及海天电厂专家关心查找缘由，经大家共同分析和做相关试验，得出以下结论：94EX

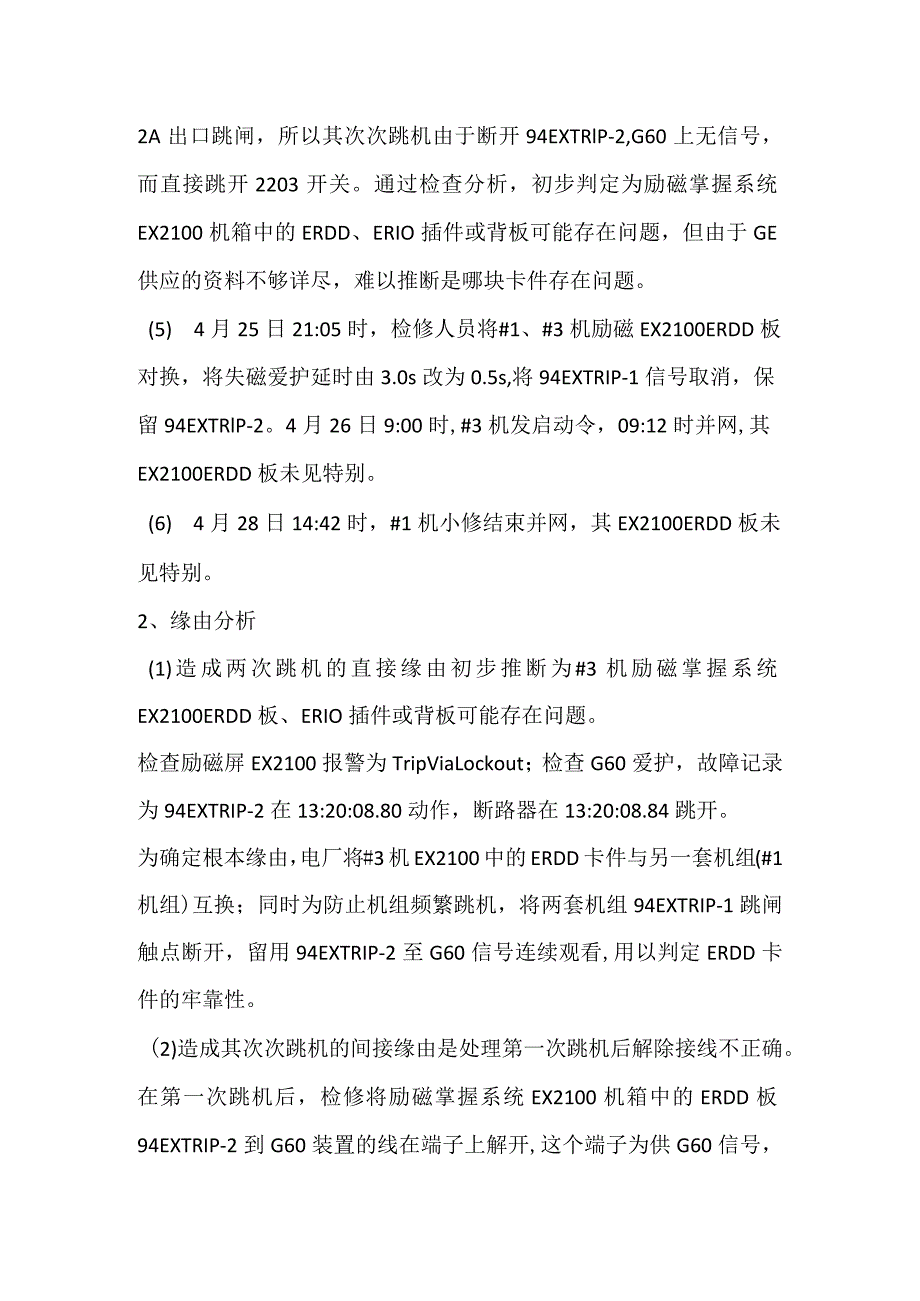

3、TRIP有两付触点，一付供G60信号为94EXTRIP-2,另一付触点94EXTRIP-1启动86G-2A出口跳闸，所以其次次跳机由于断开94EXTRlP-2,G60上无信号，而直接跳开2203开关。通过检查分析，初步判定为励磁掌握系统EX2100机箱中的ERDD、ERIO插件或背板可能存在问题，但由于GE供应的资料不够详尽，难以推断是哪块卡件存在问题。(5) 4月25日21:05时，检修人员将#1、#3机励磁EX2100ERDD板对换，将失磁爱护延时由3.0s改为0.5s,将94EXTRIP-1信号取消，保留94EXTRlP-2。4月26日9:00时,#3机发启动令，09:12时并网,其EX
4、2100ERDD板未见特别。(6) 4月28日14:42时，#1机小修结束并网，其EX2100ERDD板未见特别。2、缘由分析(1)造成两次跳机的直接缘由初步推断为#3机励磁掌握系统EX2100ERDD板、ERIO插件或背板可能存在问题。检查励磁屏EX2100报警为TripViaLockout；检查G60爱护，故障记录为94EXTRIP-2在13:20:08.80动作，断路器在13:20:08.84跳开。为确定根本缘由，电厂将#3机EX2100中的ERDD卡件与另一套机组(#1机组)互换；同时为防止机组频繁跳机，将两套机组94EXTRIP-1跳闸触点断开，留用94EXTRIP-2至G60信号连

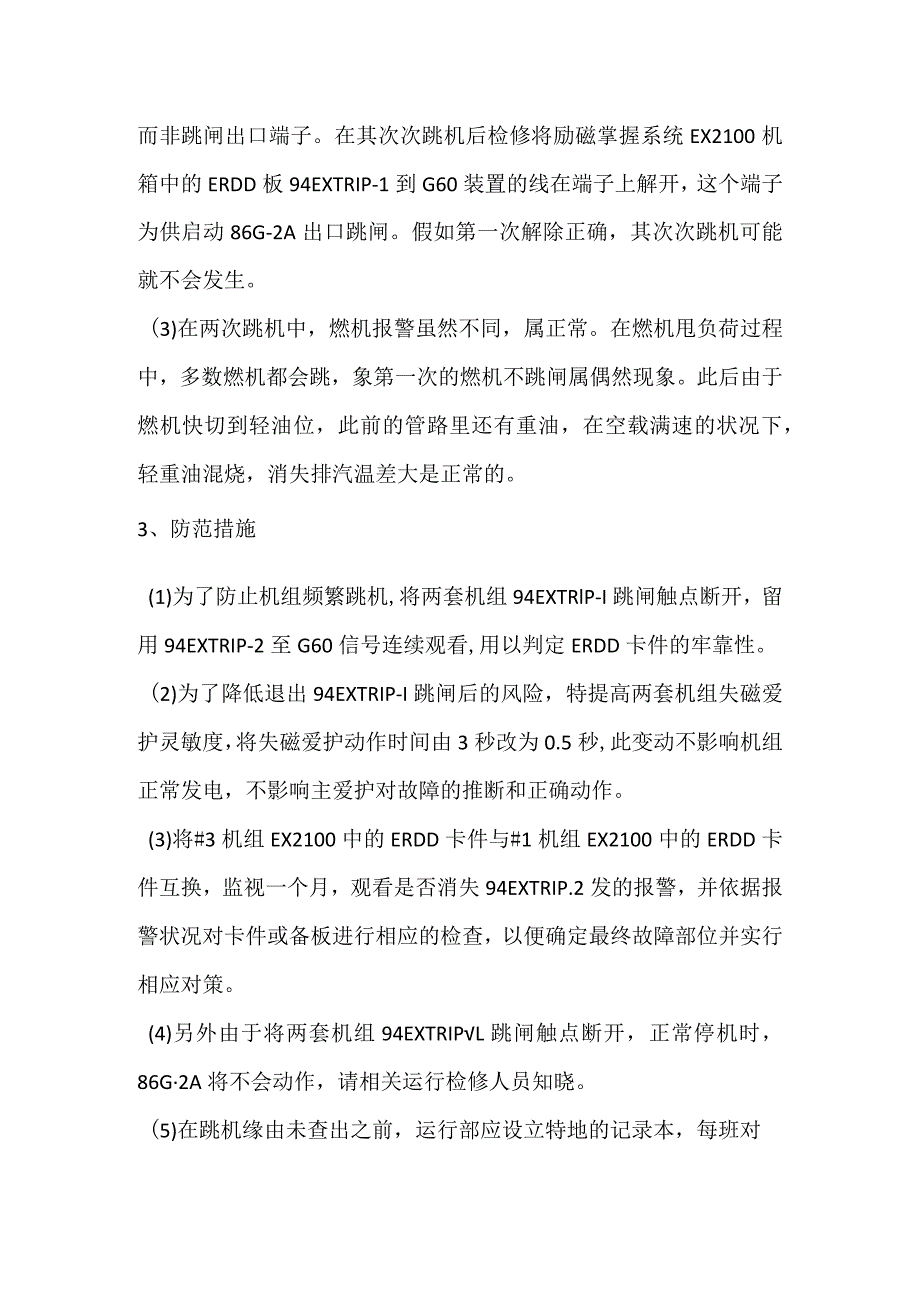

5、续观看,用以判定ERDD卡件的牢靠性。(2)造成其次次跳机的间接缘由是处理第一次跳机后解除接线不正确。在第一次跳机后，检修将励磁掌握系统EX2100机箱中的ERDD板94EXTRIP-2到G60装置的线在端子上解开,这个端子为供G60信号，而非跳闸出口端子。在其次次跳机后检修将励磁掌握系统EX2100机箱中的ERDD板94EXTRIP-1到G60装置的线在端子上解开，这个端子为供启动86G-2A出口跳闸。假如第一次解除正确，其次次跳机可能就不会发生。(3)在两次跳机中，燃机报警虽然不同，属正常。在燃机甩负荷过程中，多数燃机都会跳，象第一次的燃机不跳闸属偶然现象。此后由于燃机快切到轻油位，此前的
6、管路里还有重油，在空载满速的状况下，轻重油混烧，消失排汽温差大是正常的。3、防范措施(1)为了防止机组频繁跳机,将两套机组94EXTRlP-I跳闸触点断开，留用94EXTRIP-2至G60信号连续观看,用以判定ERDD卡件的牢靠性。(2)为了降低退出94EXTRIP-I跳闸后的风险，特提高两套机组失磁爱护灵敏度，将失磁爱护动作时间由3秒改为0.5秒,此变动不影响机组正常发电，不影响主爱护对故障的推断和正确动作。(3)将#3机组EX2100中的ERDD卡件与#1机组EX2100中的ERDD卡件互换，监视一个月，观看是否消失94EXTRIP.2发的报警，并依据报警状况对卡件或备板进行相应的检查，以便确定最终故障部位并实行相应对策。(4)另外由于将两套机组94EXTRIPL跳闸触点断开，正常停机时，86G2A将不会动作，请相关运行检修人员知晓。(5)在跳机缘由未查出之前，运行部应设立特地的记录本，每班对EX2100进行监视，发觉问题准时上报。检修电气专业也应对其做定期检查，以便准时发觉问题。（6）请检修部电气专业应将上述变更尽快提交设备异动单，便于跟踪和管理。（7）请检修部对于各种可能发生的事故做好事故处理预案，以便提高对事故处理的快速性和牢靠性，确保设备的平安和提高机组等效可用系数。
