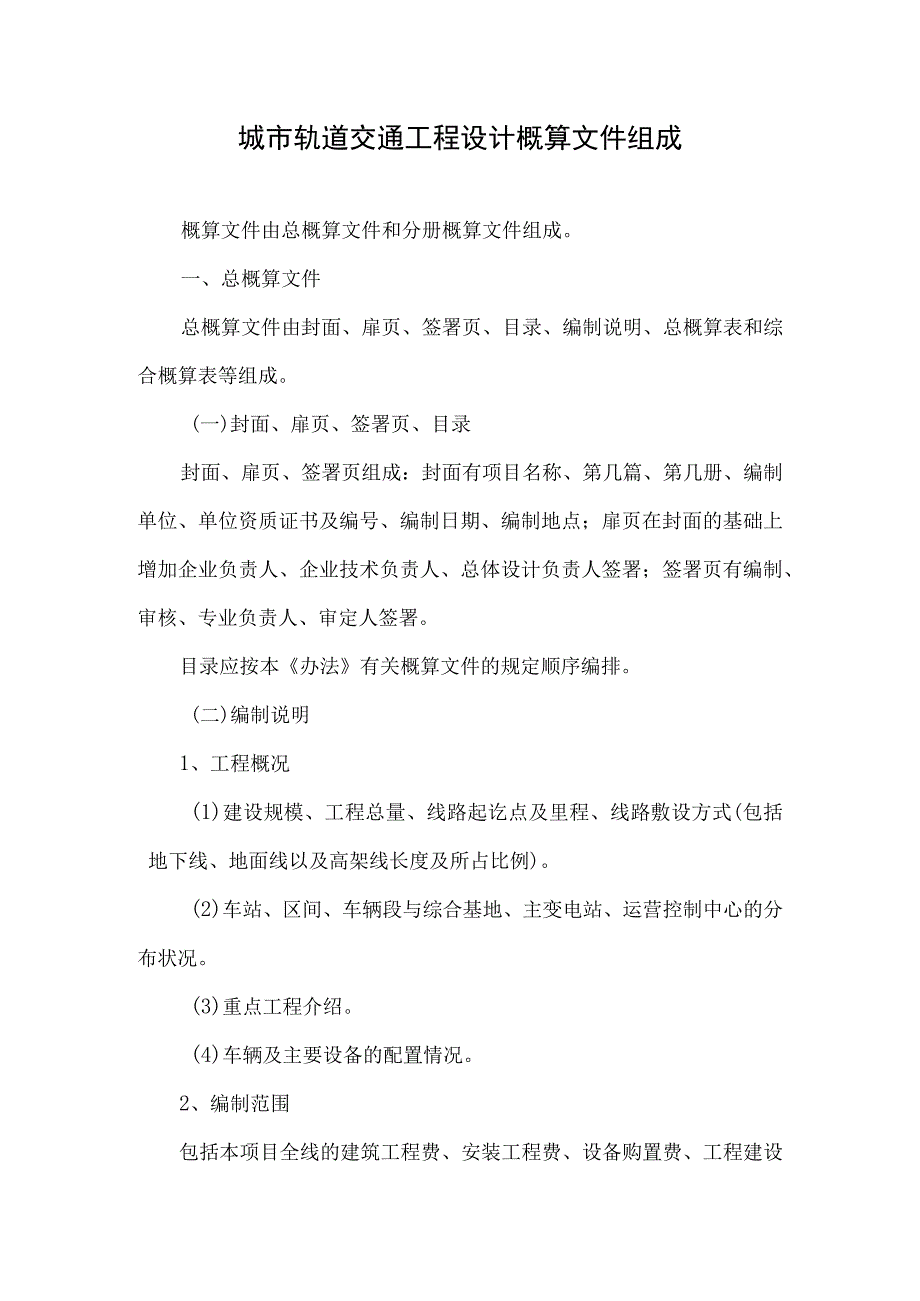

1、城市轨道交通工程设计概算文件组成概算文件由总概算文件和分册概算文件组成。一、总概算文件总概算文件由封面、扉页、签署页、目录、编制说明、总概算表和综合概算表等组成。(一)封面、扉页、签署页、目录封面、扉页、签署页组成：封面有项目名称、第几篇、第几册、编制单位、单位资质证书及编号、编制日期、编制地点；扉页在封面的基础上增加企业负责人、企业技术负责人、总体设计负责人签署；签署页有编制、审核、专业负责人、审定人签署。目录应按本办法有关概算文件的规定顺序编排。(二)编制说明1、工程概况(1)建设规模、工程总量、线路起讫点及里程、线路敷设方式(包括地下线、地面线以及高架线长度及所占比例)。(2)车站、区间

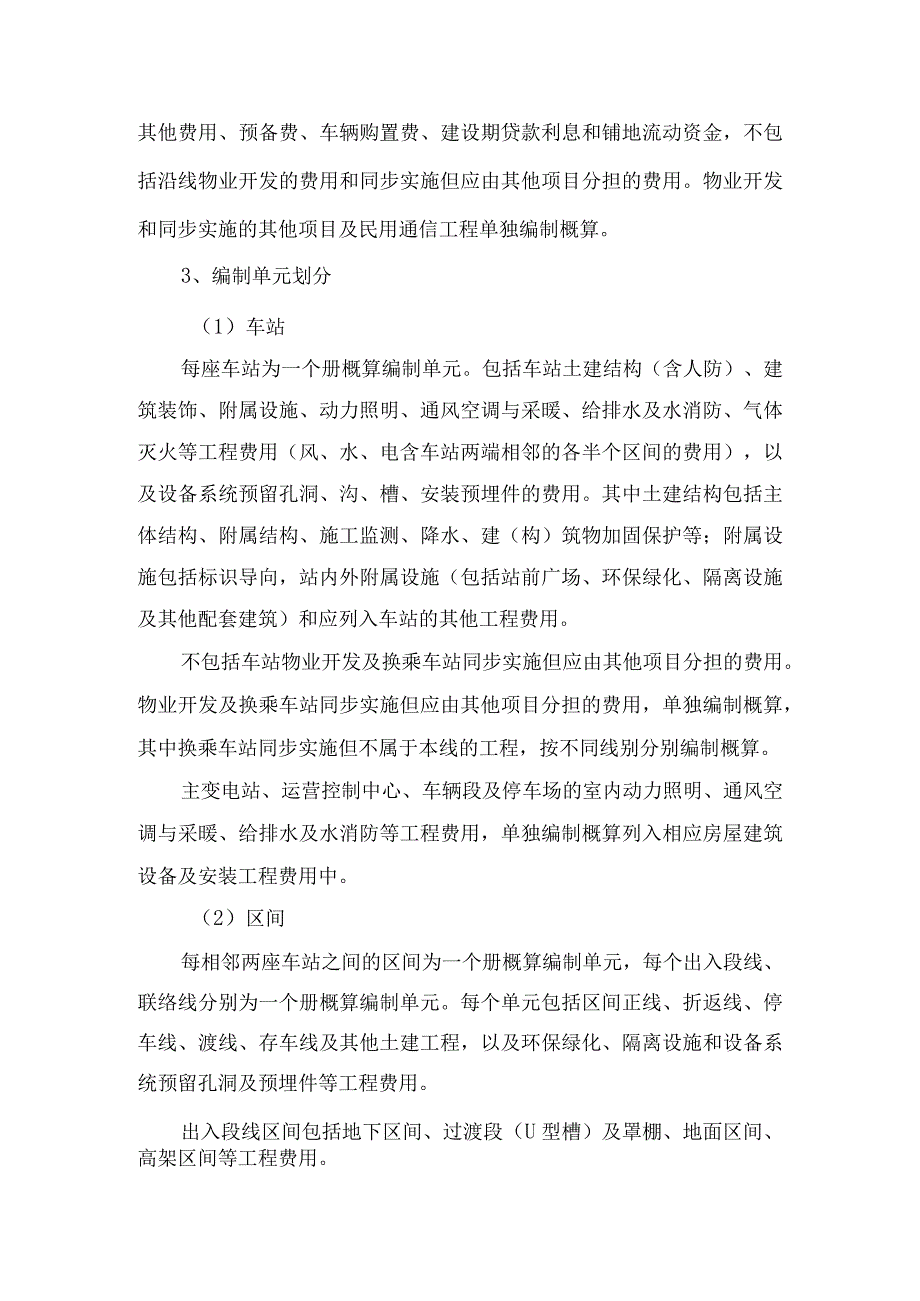

2、、车辆段与综合基地、主变电站、运营控制中心的分布状况。(3)重点工程介绍。(4)车辆及主要设备的配置情况。2、编制范围包括本项目全线的建筑工程费、安装工程费、设备购置费、工程建设其他费用、预备费、车辆购置费、建设期贷款利息和铺地流动资金，不包括沿线物业开发的费用和同步实施但应由其他项目分担的费用。物业开发和同步实施的其他项目及民用通信工程单独编制概算。3、编制单元划分（1）车站每座车站为一个册概算编制单元。包括车站土建结构（含人防）、建筑装饰、附属设施、动力照明、通风空调与采暖、给排水及水消防、气体灭火等工程费用（风、水、电含车站两端相邻的各半个区间的费用），以及设备系统预留孔洞、沟、槽、安装
3、预埋件的费用。其中土建结构包括主体结构、附属结构、施工监测、降水、建（构）筑物加固保护等；附属设施包括标识导向，站内外附属设施（包括站前广场、环保绿化、隔离设施及其他配套建筑）和应列入车站的其他工程费用。不包括车站物业开发及换乘车站同步实施但应由其他项目分担的费用。物业开发及换乘车站同步实施但应由其他项目分担的费用，单独编制概算，其中换乘车站同步实施但不属于本线的工程，按不同线别分别编制概算。主变电站、运营控制中心、车辆段及停车场的室内动力照明、通风空调与采暖、给排水及水消防等工程费用，单独编制概算列入相应房屋建筑设备及安装工程费用中。（2）区间每相邻两座车站之间的区间为一个册概算编制单元，每

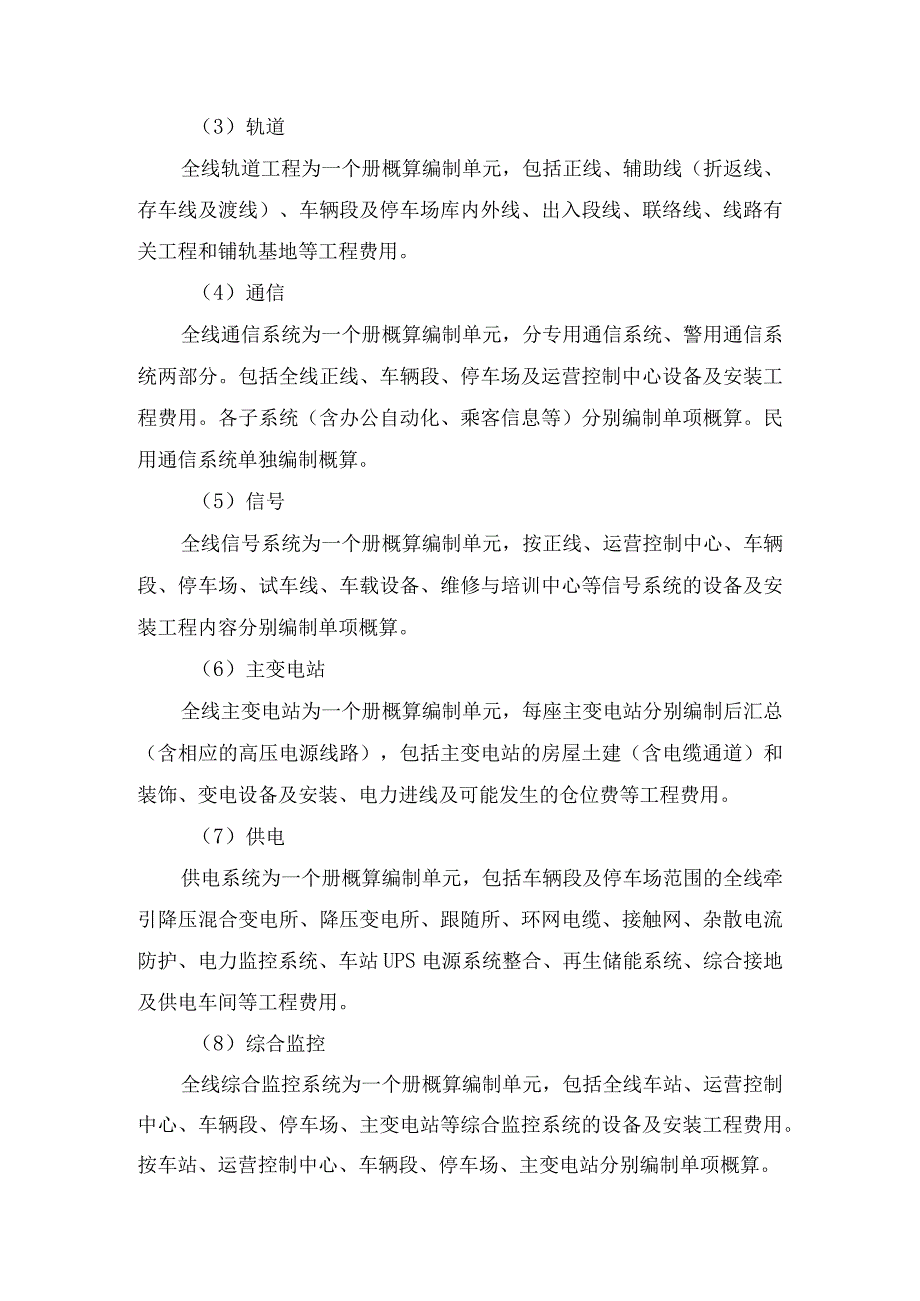

4、个出入段线、联络线分别为一个册概算编制单元。每个单元包括区间正线、折返线、停车线、渡线、存车线及其他土建工程，以及环保绿化、隔离设施和设备系统预留孔洞及预埋件等工程费用。出入段线区间包括地下区间、过渡段（U型槽）及罩棚、地面区间、高架区间等工程费用。（3）轨道全线轨道工程为一个册概算编制单元，包括正线、辅助线（折返线、存车线及渡线）、车辆段及停车场库内外线、出入段线、联络线、线路有关工程和铺轨基地等工程费用。（4）通信全线通信系统为一个册概算编制单元，分专用通信系统、警用通信系统两部分。包括全线正线、车辆段、停车场及运营控制中心设备及安装工程费用。各子系统（含办公自动化、乘客信息等）分别编制单
5、项概算。民用通信系统单独编制概算。（5）信号全线信号系统为一个册概算编制单元，按正线、运营控制中心、车辆段、停车场、试车线、车载设备、维修与培训中心等信号系统的设备及安装工程内容分别编制单项概算。（6）主变电站全线主变电站为一个册概算编制单元，每座主变电站分别编制后汇总（含相应的高压电源线路），包括主变电站的房屋土建（含电缆通道）和装饰、变电设备及安装、电力进线及可能发生的仓位费等工程费用。（7）供电供电系统为一个册概算编制单元，包括车辆段及停车场范围的全线牵引降压混合变电所、降压变电所、跟随所、环网电缆、接触网、杂散电流防护、电力监控系统、车站UPS电源系统整合、再生储能系统、综合接地及供电
6、车间等工程费用。（8）综合监控全线综合监控系统为一个册概算编制单元，包括全线车站、运营控制中心、车辆段、停车场、主变电站等综合监控系统的设备及安装工程费用。按车站、运营控制中心、车辆段、停车场、主变电站分别编制单项概算。(9)防灾与报警(FAS)防灾报警系统(FAS)为一个册概算编制单元，包括全线车站、运营控制中心、车辆段、停车场、主变电站等防灾与报警系统(FAS)的设备及安装工程费用。按车站、运营控制中心、车辆段、停车场、主变电站分别编制单项概算。(10)环境与设备监控(BAS)环境与设备监控(BAS)为一个册概算编制单元，包括全线车站、运营控制中心、车辆段、停车场、主变电站等环境与设备监控
7、系统(BAS)的设备及安装工程费用。按车站、运营控制中心、车辆段、停车场、主变电站分别编制单项概算。（三）安防及门禁全线安防及门禁为一个册概算编制单元，包括全线车站、运营控制中心、车辆段、停车场、主变电站等安防与门禁系统的设备及安装工程费用。按车站、运营控制中心、车辆段、停车场、主变电站分别编制单项概算。(12)自动售检票(AFC)全线自动售检票系统为一个册概算编制单元，包括全线车站、运营控制中心、车辆段、停车场、等自动售检票(AFC)及清分中心的设备及安装工程费用。(13)自动扶梯及电梯、站台门全线车站自动扶梯及电梯、站台门为一个册概算编制单元，按车站分别编制单项概算。不含运营控制中心（OC
8、C）.车辆段、停车场等房屋电梯工程，其列入相应相应房屋建筑设备及安装工程费用中。（14）运营控制中心运营控制中心为一个册概算编制单元，包括运营控制中心的房屋建筑结构、建筑装饰、通风空调与采暖、给排水及消防、动力照明、电梯、中央显示屏以及室外广场、道路、围墙、绿化等工程费用。（15）车辆段与综合基地车辆段及停车场分别为一个册概算编制单元，包括场、段内的路基土石方、地基处理、桥涵、房屋建筑、构筑物、道路、围墙、绿化等工程，室内通风空调与采暖、给排水及消防、动力照明、电梯等设备及安装工程，以及室外水、电、采暖、燃气管沟等工程费用。（16）人防工程人防工程为一个册概算编制单元，包括全线各设防地下车站、
9、地下区间内所有人防防护设备及安装工程费用。人防段的土建工程费用，计入相应的车站和区间，按平时人防、战时人防:以车站和区间分别编制单项概算。（17）前期工程前期工程为一个册概算编制单元，包括全线范围的土地征用费（购地费）、租用费；建（构）筑物拆迁补偿费（房屋拆迁、构筑物补偿、商业补偿、路面恢复补偿、树木及绿化补偿费等）；管线切改（改移、加固及悬吊）；交通疏解等费用C按车站、区间、主变电站、运营控制中心、车辆段、停车场分别编制单项概算。编制单元划分详见附录一概算文件编制单元划分基本规定表。4、编制依据(1)可行性研究报告批准文件、有关文件及纪要等。(2)总体设计评审专家意见。(3)城市轨道交通工程
10、设计概算编制办法。(4)城市轨道交通工程项目建设标准(建标200857号)。(5)国家及当地政府相关部门发布的有关文件及规定。(6)初步设计技术接口文件。(7)初步设计技术要求。(8)初步设计文件组成与内容。(9)初步设计文件编制统一规定。(10)初步设计图纸及工程数量。5、采用定额。6、工、料、机单价取定的依据或来源。7、设备购置费的取定或来源。8、企业管理费、利润、规费和税金的计算方法及依据。9、建设用地、征地与建(构)筑物拆迁、管线切改、交通疏解等单价的依据。10、工程建设其他费用计算方法及依据。Ik预备费(基本预备费和价差预备费)计算方法及依据。12、专项费用(建设期投资贷款利息、车辆
11、购置费和铺底流动资金)计算方法及依据。13、概算总额及技术经济指标。14、初步设计概算与可研批复估算对照分析。15、其他有关说明(1)与本工程同步实施工程(换乘车站，共线区间，共用主变电站、运营控制中心及车辆、停车场等)投资分劈原则及概算，物业开发费用、民用通信费用等，其投资分别单独计列，并为全费用投资(含工程建设其他费用、预备费、建设期投资贷款利息)。(2)对概算编制过程中需要特别说明的内容加以阐述，如概算编制中存在的问题、未落实的内容(下穿铁路配合费等)，以及其他与概算有关但不能在概算表中反映的事项和其他需要说明的问题。(三)基本表格(各项目根据设计和建设管理需要，可增加必要的表格)及附件
12、。1、基本表格主要包括：(1)总概算表。(2)综合概算表。(3)概算与估算对照表。(4)主要工程数量表。(5)人工及主要材料单价和数量汇总表。(6)投资分劈汇总表。2、附件包括有关协议、纪要、公文及其有关分析计算资料等。二、分册概算文件分册概算文件由封面、扉页、签署页、编制说明、册概算表和单项概算表等组成。(一)封面、扉页、签署页、目录封面、扉页、签署页组成：封面有项目名称、第几篇、第几册、编制单位、单位资质证书级别及编号、编制日期、编制地点；扉页在封面的基础上增加企业负责人、企业技术负责人、项目负责人签署；签署页有编制、审核、审定、专业负责人签署。目录应按本办法有关概算文件的顺序编排。(二)
13、编制说明1、工程概况：包括工程范围(土建工程的起讫里程、结构长度等，设备系统工程的系统组成等)、工程规模(土建工程结构形式及主要尺寸、基坑深度、覆土厚度、出入口、风亭设置情况、车站主体面积、出入口通道面积、风道风井面积、出入口上盖面积、风亭面积及车站总建筑面积，系统工程的设备规格型号等)、工法、工筹(工期安排)等。2、编制范围分册概算包含的工程范围及内容。3、编制依据(1)可行性研究报告批准文件、有关文件及纪要等。(2)总体设计评审专家意见。(3)城市轨道交通工程设计概算编制办法。(4)城市轨道交通工程项目建设标准(建标200857号)。(5)国家及当地政府相关部门发布的有关文件及规定。(6)
14、初步设计技术接口文件。(7)初步设计技术要求。(8)初步设计文件组成与内容。(9)初步设计文件编制统一规定。(10)初步设计图纸及工程数量。4、采用定额。5、工、料、机单价取定的依据或来源。6、设备购置费的取定或来源。7、企业管理费、利润、规费和税金的计算方法及依据。8、建设用地、征地与建(构)筑物拆迁、管线切改、交通疏解等单价的依据。9、概算总额及技术经济指标。10、其他有关问题的说明(1)与本工程同步实施工程(换乘车站，共线区间，共用主变电站、运营控制中心及车辆、停车场等)投资分劈原则及概算，物业开发费用、民用通信费用等，其投资分别单独计列。(2)对概算编制过程中需要特别说明的内容加以阐述，如概算编制中存在的问题、未落实的内容(下穿铁路配合费等)，以及其他与概算有关但不能在概算表中反映的事项和其他需要说明的问题。(三)基本表格(各项目根据设计和建设管理需要，可增加必要的表格)及附件。1、基本表格主要包括：(1)册概算表。(2)建筑工程单项概算表。(3)安装工程单项概算表。(4)设备购置费工程单项概算表。(5)补充单价表。(6)工程概况表。(7)主要工程数量表。(8)人工及主要材料单价和数量汇总表。(9)投资分劈汇总表。2、附件包括有关协议、纪要、公文及其有关分析计算资料等。
