1、海绵城市专项设计说明一、设计依据（一）采用的规范、标准1、 四川省低影响开发雨水控制与利用工程设计标准（DBJ51/T084-2017）2、 室外排水设计标准GB50014-2021；3、 建筑给水排水设计标准GB50015-20194、 城市排水工程规划规范GB50318-20175、 建筑与小区雨水控制及利用技术规范GB50400-20166、 城市工程管线综合规划规范GB50289-20167、 建筑中水设计规范GB50336-20188、 城镇雨水调蓄工程技术规范GB51174-20179、 城市水资源规划规范GB/T51051-201410、 雨水集蓄利用工程技术规范GB/T5059
2、6-2010IK四川省绿色建筑评价标准（DBJ51/T009-2018）12、四川省海绵城市建设技术导则（试行）（二）基础资料1、 土地出让条件（海绵城市方面）2、 地勘资料3、 建筑方案设计图（建筑总平面竖向设计图）4、 景观平面图（道路、广场、绿地）5、 室外管线综合图（包括已建部分）6、 周边市政排水资料7、 屋面设备布置图8、 小区雨水总平面图9、 项目用水量表；二、项目概况项目名称：学校风雨球场建设项目建设单位：_项目介绍：项目位于徐兴路中段马祖社区领川实验学校，用地南侧为徐兴路，西临马角路，东侧北侧均为农田。用地大体上较为方正，南北宽约200米，东西进深约360米。在校内新建风雨操

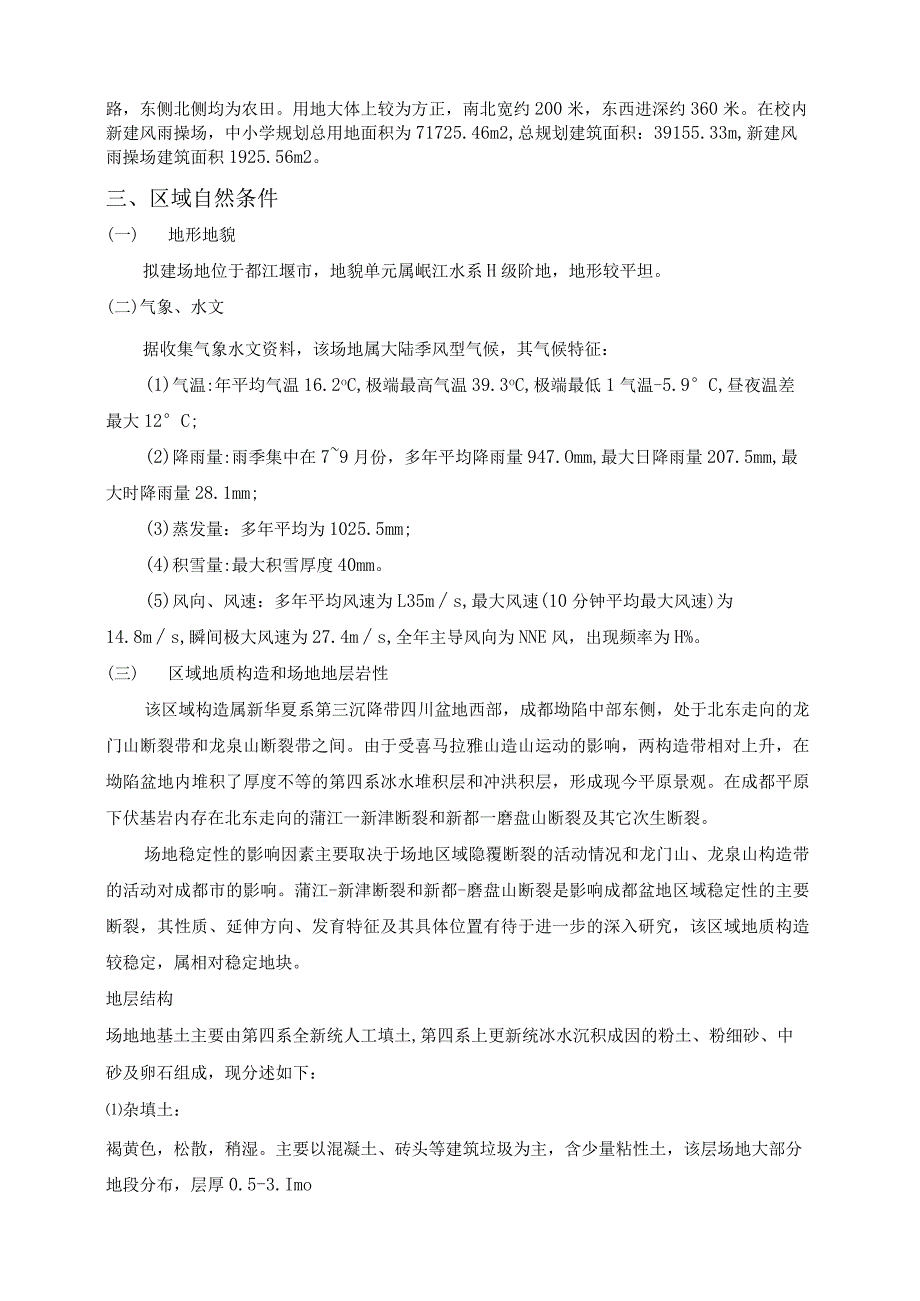

3、场，中小学规划总用地面积为71725.46m2,总规划建筑面积：39155.33m,新建风雨操场建筑面积1925.56m2。三、区域自然条件(一)地形地貌拟建场地位于都江堰市，地貌单元属岷江水系H级阶地，地形较平坦。(二)气象、水文据收集气象水文资料，该场地属大陆季风型气候，其气候特征：(1)气温:年平均气温16.2oC,极端最高气温39.3oC,极端最低1气温-5.9C,昼夜温差最大12C;(2)降雨量:雨季集中在79月份，多年平均降雨量947.Omm,最大日降雨量207.5mm,最大时降雨量28.1mm;(3)蒸发量：多年平均为1025.5mm;(4)积雪量:最大积雪厚度40mm。(5)风
4、向、风速：多年平均风速为L35ms,最大风速(10分钟平均最大风速)为14.8ms,瞬间极大风速为27.4ms,全年主导风向为NNE风，出现频率为H%。(三)区域地质构造和场地地层岩性该区域构造属新华夏系第三沉降带四川盆地西部，成都坳陷中部东侧，处于北东走向的龙门山断裂带和龙泉山断裂带之间。由于受喜马拉雅山造山运动的影响，两构造带相对上升，在坳陷盆地内堆积了厚度不等的第四系冰水堆积层和冲洪积层，形成现今平原景观。在成都平原下伏基岩内存在北东走向的蒲江一新津断裂和新都一磨盘山断裂及其它次生断裂。场地稳定性的影响因素主要取决于场地区域隐覆断裂的活动情况和龙门山、龙泉山构造带的活动对成都市的影响。蒲

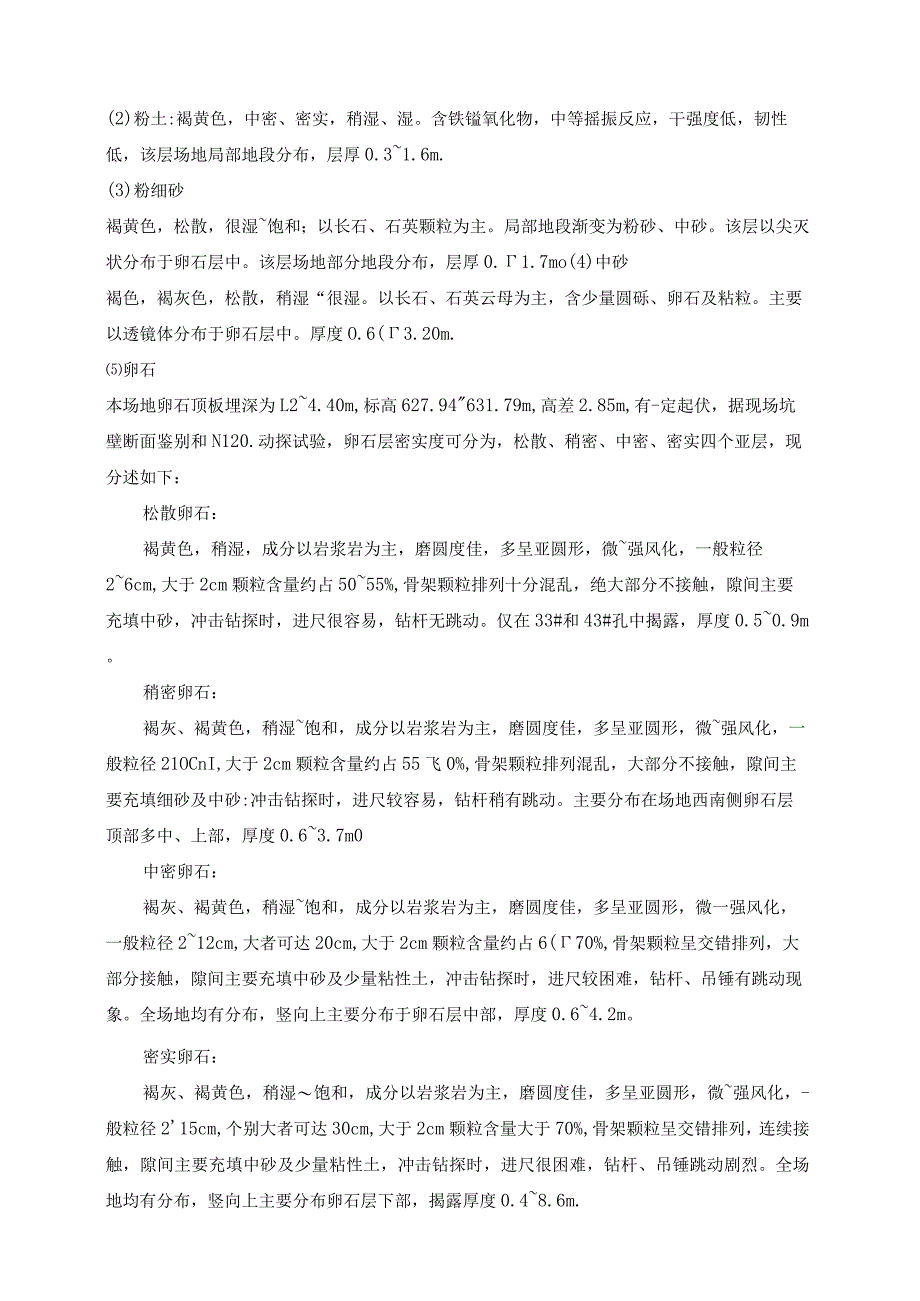

5、江-新津断裂和新都-磨盘山断裂是影响成都盆地区域稳定性的主要断裂，其性质、延伸方向、发育特征及其具体位置有待于进一步的深入研究，该区域地质构造较稳定，属相对稳定地块。地层结构场地地基土主要由第四系全新统人工填土,第四系上更新统冰水沉积成因的粉土、粉细砂、中砂及卵石组成，现分述如下：杂填土：褐黄色，松散，稍湿。主要以混凝土、砖头等建筑垃圾为主，含少量粘性土，该层场地大部分地段分布，层厚0.5-3.Imo(2)粉土:褐黄色，中密、密实，稍湿、湿。含铁镒氧化物，中等摇振反应，干强度低，韧性低，该层场地局部地段分布，层厚0.31.6m.(3)粉细砂褐黄色，松散，很湿饱和；以长石、石英颗粒为主。局部地段
6、渐变为粉砂、中砂。该层以尖灭状分布于卵石层中。该层场地部分地段分布，层厚0.1.7mo(4)中砂褐色，褐灰色，松散，稍湿“很湿。以长石、石英云母为主，含少量圆砾、卵石及粘粒。主要以透镜体分布于卵石层中。厚度O.6(3.20m.卵石本场地卵石顶板埋深为L24.40m,标高627.94631.79m,高差2.85m,有-定起伏，据现场坑壁断面鉴别和N120.动探试验，卵石层密实度可分为，松散、稍密、中密、密实四个亚层，现分述如下：松散卵石：褐黄色，稍湿，成分以岩浆岩为主，磨圆度佳，多呈亚圆形，微强风化，一般粒径26cm,大于2cm颗粒含量约占5055%,骨架颗粒排列十分混乱，绝大部分不接触，隙间主
7、要充填中砂，冲击钻探时，进尺很容易，钻杆无跳动。仅在33#和43#孔中揭露，厚度0.50.9m。稍密卵石：褐灰、褐黄色，稍湿饱和，成分以岩浆岩为主，磨圆度佳，多呈亚圆形，微强风化，一般粒径21OCnI,大于2cm颗粒含量约占55飞0%,骨架颗粒排列混乱，大部分不接触，隙间主要充填细砂及中砂:冲击钻探时，进尺较容易，钻杆稍有跳动。主要分布在场地西南侧卵石层顶部多中、上部，厚度0.63.7m0中密卵石：褐灰、褐黄色，稍湿饱和，成分以岩浆岩为主，磨圆度佳，多呈亚圆形，微一强风化，一般粒径212cm,大者可达20cm,大于2cm颗粒含量约占6(70%,骨架颗粒呈交错排列，大部分接触，隙间主要充填中砂及
8、少量粘性土，冲击钻探时，进尺较困难，钻杆、吊锤有跳动现象。全场地均有分布，竖向上主要分布于卵石层中部，厚度0.64.2m。密实卵石：褐灰、褐黄色，稍湿饱和，成分以岩浆岩为主，磨圆度佳，多呈亚圆形，微强风化，-般粒径215cm,个别大者可达30cm,大于2cm颗粒含量大于70%,骨架颗粒呈交错排列，连续接触，隙间主要充填中砂及少量粘性土，冲击钻探时，进尺很困难，钻杆、吊锤跳动剧烈。全场地均有分布，竖向上主要分布卵石层下部，揭露厚度0.48.6m.海绵城市建设本底分析(一)下垫面渗透性(1)绿地地块范围大部分区域有地下室，本小区绿地主要为换填的种植土，为满足绿地的渗透功能，要求种植土土壤渗透系数大
9、于5xl0s0种植土配置要求及做法参照绿化种植土壤CJ/T340的规定。(2)硬化地面地块内部路面多采用传统非透水铺装，路面渗透性差，本次部分人行道采用透水铺装，提高渗透性。(3)地下室分布以及对渗透影响地块范围下无地下室，适宜建设低影响开发设施。(4)地下水位对渗透影响依据地下水位和地表高程分析，渗透层厚度大于1m,有利于雨水的净化和调蓄。(二)地块竖向设计场地整体平坦。详见竖向设计及雨水径流组织路径图(三)地块污染源情况本项目为风雨球场，污染源主要为初期雨水面源污染。（四）海绵城市建设要求通过以上分析，该项目海绵城市建设目标主要是解决雨水年径流总量控制和面源污染控制的问题，达到缓解市政雨水
10、管网排水压力及控制该项目面源污染的问题。四、雨水年径流总量控制率目标该项目为新建办公用地，根据四川省有关海绵城市的相关规定，年径流总量控制率指标为陋，即对应的设计降雨量为32.7mm。成都市年径溢总量控制率与相应谩计降雨量年径流总量控制率/%55.00%60.00%65.00%70.00%75.0080.OOX85.OOX设计降雨量111.914.417.421.226.132.740.7目标调蓄容积/1?v=ioh*f22.9927.8233.6140.9650.4263.1778.63五、项目低影响开发设计（一）设计原则1）海绵城市目标可达原则根据四川省有关海绵城市的相关规定，指标要求布置
11、低影响开发设施，满足各项指标要求。2）海绵城市与景观结合原则布置低影响开发（LlD）设施尽量与项目内部景观设施有机结合，在不影响景观品质的同时达到雨水消纳、净化功能。3）安全为本、因地制宜根据项目条件，选用适宜的雨水设施，确保排水通畅。4）经济适用性原则优选建设成本低、便于运营维护、环保、节约用地的技术措施和材料，合理利用地形、管网科学布局降低建设及运营成本。（二）径流组织分区根据项目总体布置及场地竖向设计，将项目划分为一个汇水分区,分区面积为3548.57平方米,综合径流系数为0.54；汇水分区详见竖向设计及雨水径流组织路径图。（三）低影响开发系统1）小区室外场地系统小区车行道、路面比周围绿
12、化带高5T0cm左右（不超过20Cn1）,便于径流雨水汇入绿地内LID设施。路面排水采用生态排水的方式。路面雨水首先汇入道路绿化带及周边绿地内的LID设施，并应在道路径流雨水进入绿地内的LID设施前，利用级配碎石对进入绿地内的径流雨水进行预处理，防止径流雨水对绿地环境造成破坏。并通过设施内的溢流排放系统与其他LlD设施或城市雨水管渠系统、超标雨水径流排放系统相衔接。1.ID设施内植物根据水分条件、径流雨水水质等进行选择，宜选择耐盐碱、耐淹、耐污等能力较强的乡土植物。绿化浇灌、道路浇洒及地下室浇洒用水优先选用雨水。按绿色建筑标准设计的建筑与小区，其非传统水源利用率应满足四川省绿色建筑评价标准（D
