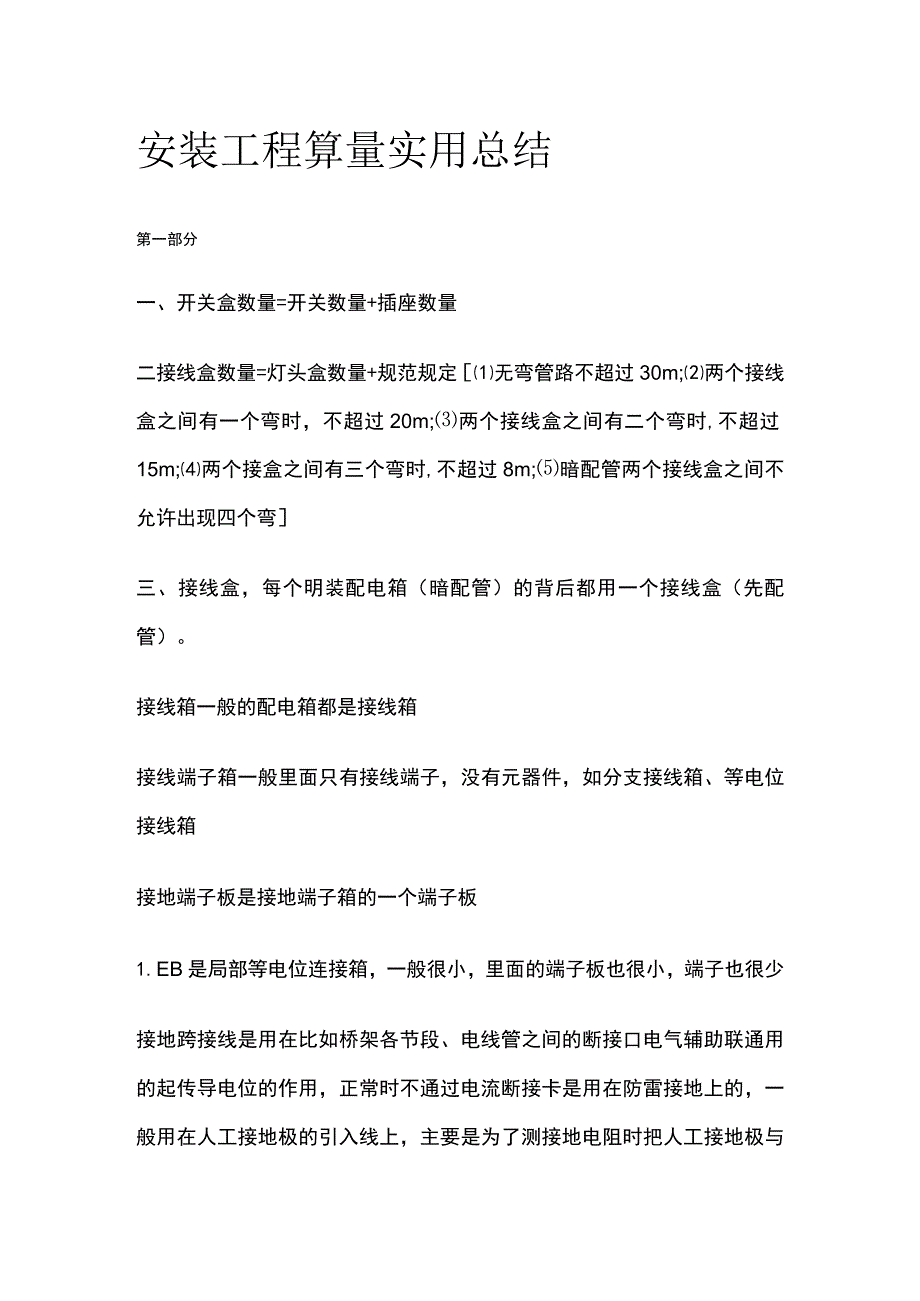

安装工程算量实用总结.docx_第1页
第1页 / 共13页

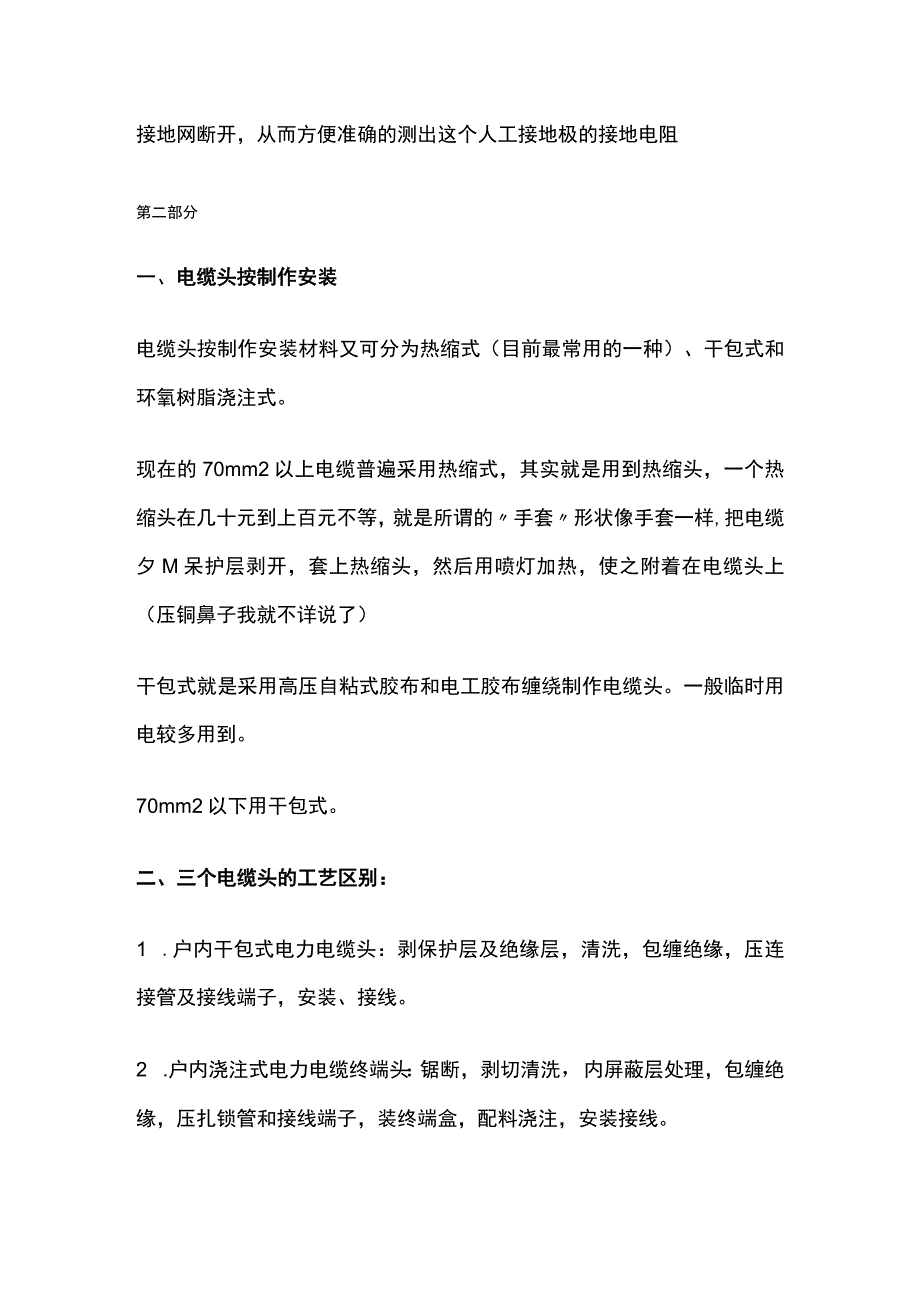

安装工程算量实用总结.docx_第2页
第2页 / 共13页

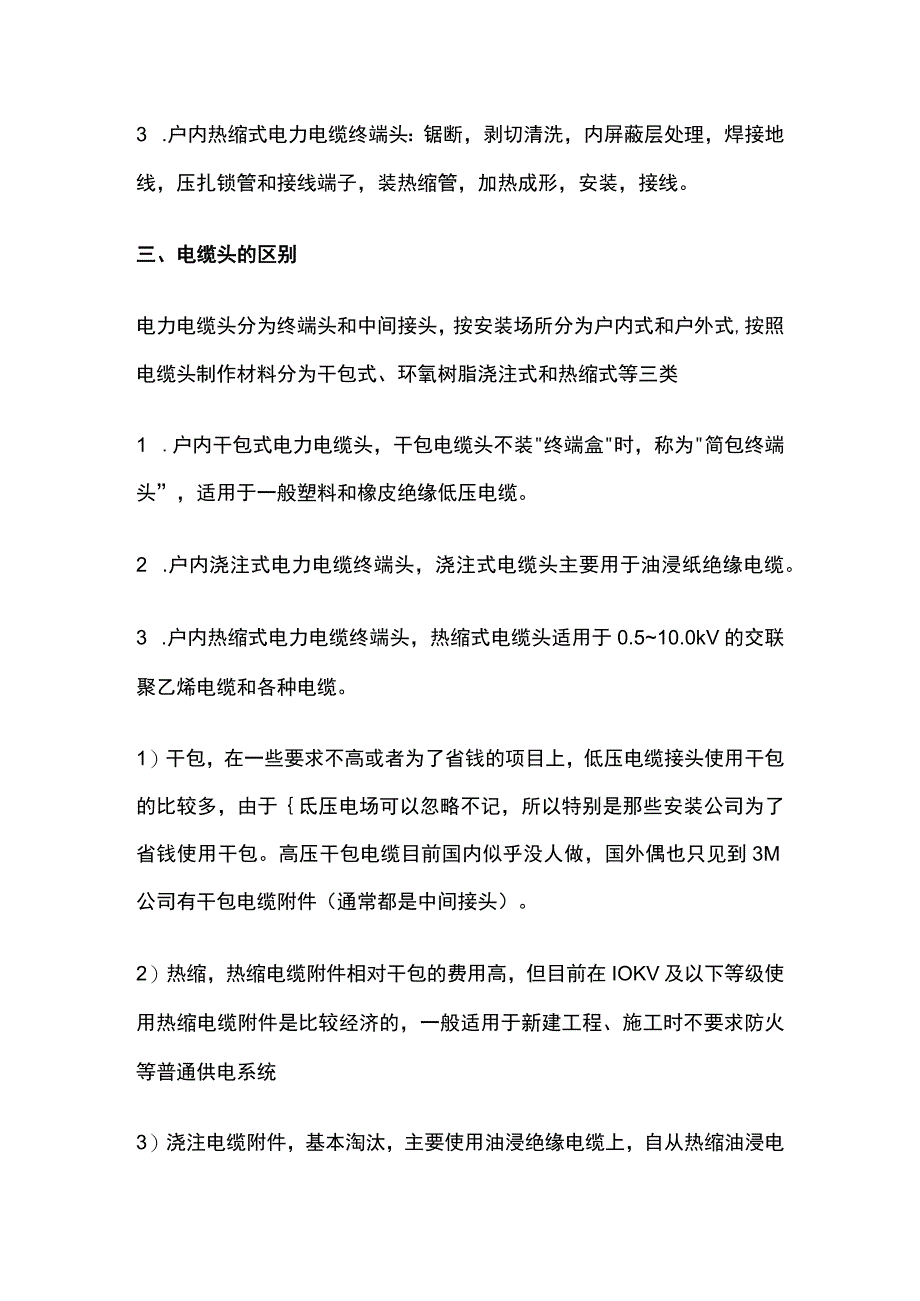

安装工程算量实用总结.docx_第3页
第3页 / 共13页
安装工程算量实用总结.docx_第4页
第4页 / 共13页
安装工程算量实用总结.docx_第5页
第5页 / 共13页
安装工程算量实用总结.docx_第6页
第6页 / 共13页
安装工程算量实用总结.docx_第7页
第7页 / 共13页
安装工程算量实用总结.docx_第8页
第8页 / 共13页
安装工程算量实用总结.docx_第9页
第9页 / 共13页
安装工程算量实用总结.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《安装工程算量实用总结.docx》由会员分享,可在线阅读,更多相关《安装工程算量实用总结.docx(13页珍藏版)》请在第壹文秘上搜索。

1、安装工程算量实用总结第一部分一、开关盒数量=开关数量+插座数量二接线盒数量=灯头盒数量+规范规定无弯管路不超过30m;两个接线盒之间有一个弯时,不超过20m;两个接线盒之间有二个弯时,不超过15m;两个接盒之间有三个弯时,不超过8m;暗配管两个接线盒之间不允许出现四个弯三、接线盒,每个明装配电箱(暗配管)的背后都用一个接线盒(先配管)。接线箱一般的配电箱都是接线箱接线端子箱一般里面只有接线端子,没有元器件,如分支接线箱、等电位接线箱接地端子板是接地端子箱的一个端子板1.EB是局部等电位连接箱,一般很小,里面的端子板也很小,端子也很少接地跨接线是用在比如桥架各节段、电线管之间的断接口电气辅助联通

2、用的起传导电位的作用,正常时不通过电流断接卡是用在防雷接地上的,一般用在人工接地极的引入线上,主要是为了测接地电阻时把人工接地极与接地网断开,从而方便准确的测出这个人工接地极的接地电阻第二部分一、电缆头按制作安装电缆头按制作安装材料又可分为热缩式(目前最常用的一种)、干包式和环氧树脂浇注式。现在的70mm2以上电缆普遍采用热缩式,其实就是用到热缩头,一个热缩头在几十元到上百元不等,就是所谓的手套形状像手套一样,把电缆夕M呆护层剥开,套上热缩头,然后用喷灯加热,使之附着在电缆头上(压铜鼻子我就不详说了)干包式就是采用高压自粘式胶布和电工胶布缠绕制作电缆头。一般临时用电较多用到。70mm2以下用干

3、包式。二、三个电缆头的工艺区别:1 .户内干包式电力电缆头:剥保护层及绝缘层,清洗,包缠绝缘,压连接管及接线端子,安装、接线。2 .户内浇注式电力电缆终端头:锯断,剥切清洗,内屏蔽层处理,包缠绝缘,压扎锁管和接线端子,装终端盒,配料浇注,安装接线。3 .户内热缩式电力电缆终端头:锯断,剥切清洗,内屏蔽层处理,焊接地线,压扎锁管和接线端子,装热缩管,加热成形,安装,接线。三、电缆头的区别电力电缆头分为终端头和中间接头,按安装场所分为户内式和户外式,按照电缆头制作材料分为干包式、环氧树脂浇注式和热缩式等三类1 .户内干包式电力电缆头,干包电缆头不装终端盒时,称为简包终端头”,适用于一般塑料和橡皮绝

4、缘低压电缆。2 .户内浇注式电力电缆终端头,浇注式电缆头主要用于油浸纸绝缘电缆。3 .户内热缩式电力电缆终端头,热缩式电缆头适用于0.510.0kV的交联聚乙烯电缆和各种电缆。1)干包,在一些要求不高或者为了省钱的项目上,低压电缆接头使用干包的比较多,由于氐压电场可以忽略不记,所以特别是那些安装公司为了省钱使用干包。高压干包电缆目前国内似乎没人做,国外偶也只见到3M公司有干包电缆附件(通常都是中间接头)。2)热缩,热缩电缆附件相对干包的费用高,但目前在IOKV及以下等级使用热缩电缆附件是比较经济的,一般适用于新建工程、施工时不要求防火等普通供电系统3)浇注电缆附件,基本淘汰,主要使用油浸绝缘电

5、缆上,自从热缩油浸电缆问世以后基本上就淘汰了。目前3M等氐压电缆还有浇注式电缆接头。.4)冷缩电缆接头,目前正在大力推广的电缆附件,特别适用与石油化工等禁止明火施工的环境,而且减少人了人为的因素,更安全,缺点是价格比较昂贵。常用电缆的特性如下CEF乙丙橡胶绝缘氯丁橡胶护套,船用阻燃电力电缆。CVV聚氯乙烯绝缘,聚氯乙烯护套船用阻燃电力电缆。氧舱电线常采用BV,BX,RV,RVV系列电线,其中:BV铜芯聚氯乙烯绝缘电线,长期允许温度65。(:,最低温度-15(,工作电压交流500V,直流1000V,固定敷设于室内、外,可明敷也可暗敷。BX铜芯橡皮绝缘线,最高使用温度65oCz敷于室内。RV聚氯乙

6、烯绝缘单芯软线,最高使用温度65oCz最低使用温度-15。(:,工作电压交流250V,直流500V,用作仪器和设备的内部接线。RVV铜芯聚氯乙烯绝缘和护套软电线,允许长期工作温度105,工作电压交流500V,直流1000V,用于潮湿,机械防护要求高,经常移动和弯曲的场合。电缆常见型号VV表示:聚氯乙烯绝缘(第一个V),聚氯乙烯护套(第二个V)YJV22表示:交连聚氯乙烯绝缘(YJ),聚氯乙烯护套(V),钢带凯装(22)型号加ZR或FR的为阻燃电缆(电线)。力口L为铝线电线的型号较简单:BVV一聚氯乙烯绝缘和护套铜心线,BV一聚氯乙烯绝缘铜心线,BVR一聚氯乙烯绝缘铜心软线,BX-橡皮绝缘铜心线

7、,RHF-一氯丁橡套铜心软线。第三部分一.管道施工图识读1 .设计规范要求,暖气支管不得小于DN20o2 .保温常规做法一给水:防结露保温,热水:保温,消防:不保温,冷冻水:连阀门都需保温,冷却水:按设计要求,未要求可以不作。一般吊顶里的管道均需保温。给水:暗敷防结露保温;明敷穿越门厅、卧室和客厅过门处必须做防结露保温。排水:暗敷做防结露保温;明敷公共厕所座便上反水弯必须做。管井里除消防、喷洒管道管道外均做保温。3 .镀锌钢管连接方式:DN1OO丝接,DN1OO可焊接(需防腐),可法兰焊接(需二次镀锌),少量可丝扣法兰连接。4 .管道外皮距墙距离为25-50mmo5 .采暖干管接立管时,当立管

8、直线管段15m时,采用2个90o弯头,当直线管段15m时采用3个90。弯头。6 .施工时,排水管宁高勿低,地漏宁低勿高。7 .标高规定:室内管道一般为管中,室外管道排水为管内底,给水为管顶。8 .暖气片中应与窗同轴。9 .闸阀:开关作用,阻力系数0.5;截止阀:调节开关作用,阻力系数19o10 .补偿器分为:自然补偿,方型胀力,弯头,波纹补偿器,套筒补偿器,球型胀力,角质胀力。11 .集气罐:干管末端,其管径为末端管道直径的4-6倍。膨胀水箱:稳压、排气、容纳膨胀水、信号作用。气压罐:稳压、排气。膨胀水箱共五根管道:膨胀管、循环管、溢水管、排污管、信号管。集气罐安装位置:管道接口距集气罐上端2

9、/3,距下端l3o12 .按照标准图集,掌握热媒入口情况。13 .PP-R管可以套用铝塑复合管或给水U-PVC管道定额。14 .(1)刚性防水套管:I型防水套管,11型防水套管,11I型防水套管I型防水套管适用于铸铁管和非金属管;11型防水套管适用于钢管;In型防水套管适用于钢管预埋,将翼环直接含在钢管上。(2)柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。一般管道穿外墙的管道加防水套管。穿水池的管道采用柔性防水套管。若室外水位高采用柔性防水套管,若室外水位低采用刚性防水套管。15 .一般水表管径比管道管径小一号。16 .给水支管上凡是接两个以上供水点,支管均加活接头和

10、法兰。若支管接水表除外。17 .规定:洗脸盆(洗菜盆)上边缘距地80Omm水嘴距脸盆上边缘200mm.拖布池水嘴距拖布池上边缘300mm座便给水距地250mm脸盆给水距地450mm18 .立管出地面时必须加阀门和活接头。19 .消火栓:单栓DN65规范:栓口向外,不应安装在门轴侧双栓DN65或DN50消火栓箱厚度240mm,栓口中心距地单栓+自救卷盘Llm20 .水表的安装:住宅:阀门+水表公共建筑:阀门+水表+阀门室外:阀门+水表+阀门+泄水阀+减震等21 .清扫口:接来两个及两个以上的卫生器具支管上应加清扫口,若有地漏可以不加。立管检查口:最底层和最高层必须设置,每隔一至二层设置。干管长度

11、穿越几个房间每隔8-12m时应加清扫口或检查口。22 .立管变径必须采用大小头,支管可以采用补心,如接水表变径。23 .排水管道弯头三通的选用:横管与立管应采用90度斜三通或四通横管与横管应采用45度三通或四通立管与排水干管(如出户管)应用2个45度弯头或半径大于4倍D的90度弯头24 .存水弯:P型蹲便S型脸盆、小便斗第四部分一.给水工程室外给水系统的分类1 .以地面水为水源的给水系统2 .以地下水为水源的给水系统(二)室外给水系统形式:直流给水系统、循环给水系统、循序给水系统(三)室内给水系统分类:生活、生产、消防(四)室内给水系统组成:引入管、水表、管路、给水附件、升压贮水设备、室内消防

12、设备伍)室内给水系统压力组成:H=H1+H2+H3+H4HI=引入管与最不利环路、最不利点的标高差H2二沿程和局部阻力H3=水表阻力H4二出水水头(采暖循环泵只克服沿程和局部阻力,扬程35-4Om)(六)室内给水方式1 .简单给水方式2 .设置水箱给水方式3 .设置水泵给水方式4 .设置水池、水泵、水箱给水方式5 .分区给水方式6 .气压给水方式7 .变频给水方式(七)室内给水系统管路图式:上分、中分、下分(八)室内给水敷设方式:明装、安装(注:埋墙的镀锌钢管应做防腐)二.排水工程(一)污水及分类:生活、生产、雨雪水(二)排水体制:合流、分流(三)排水系统组成:室外、室内三、供暖工程(一)供暖

13、系统分类1 .按使用热媒不同:热水、蒸汽、热风2 .按循环动力分:机械、自然3 .按供回水方式分:单管、双管4 .按供暖范围分:局部、集中、区域(二)热水供暖系统的基本形式1 .上供下回双管2 .下供上回双管3 .垂直单管:顺序式、跨越式、可调节顺序式、倒流式4 .单一双管系统5 .水平单管系统6 .分区供暖7 .同程、异程(三)供暖系统主要设备1 .膨胀水箱:(循含泵吸入口)定压、排气、容纳膨胀水、信号作用2 .集气罐3 .伸缩器:(高层使用)波纹伸缩器、套筒伸缩器、自然胀力伸缩器四.通风与空调(一)空调分类1 .按空气处理设备的设置分:集中系统:空调机组直接供给各个房间半集中系统:水冷机组

14、一新风机组/风机盘管全分散系统:水冷机组一风机盘管2 .按负担室内负荷所用的介质种类分:全空气系统、全水系统、空气-水系统、冷剂系统3 .根据集中式空调处理空气来源分:封闭式、直流式、混合式4 .根据分部分:空调风系统、空调水系统、净化空调系统、制冷设备系统、水冷机组、冷却塔(二)主要设备;空调机组、新风机组、风机盘管(三)通风系统:1 .送排风系统:人防、地下室、车库(钢板、玻璃钢)2 .防排烟系统(钢板、玻璃钢、结构风道)3 .除尘系统五.锅炉分类及型号表示方法分类1 .按用途分:工业、供暖、电站、机车2 .按提供载热介质分:蒸汽、热水3 .按结构分:火管、水管、水火管混合4 .按燃料分:燃煤、燃油、燃气5 .按燃烧方式分:手烧和机械6 .按整装方式分:快装、组装、散装
