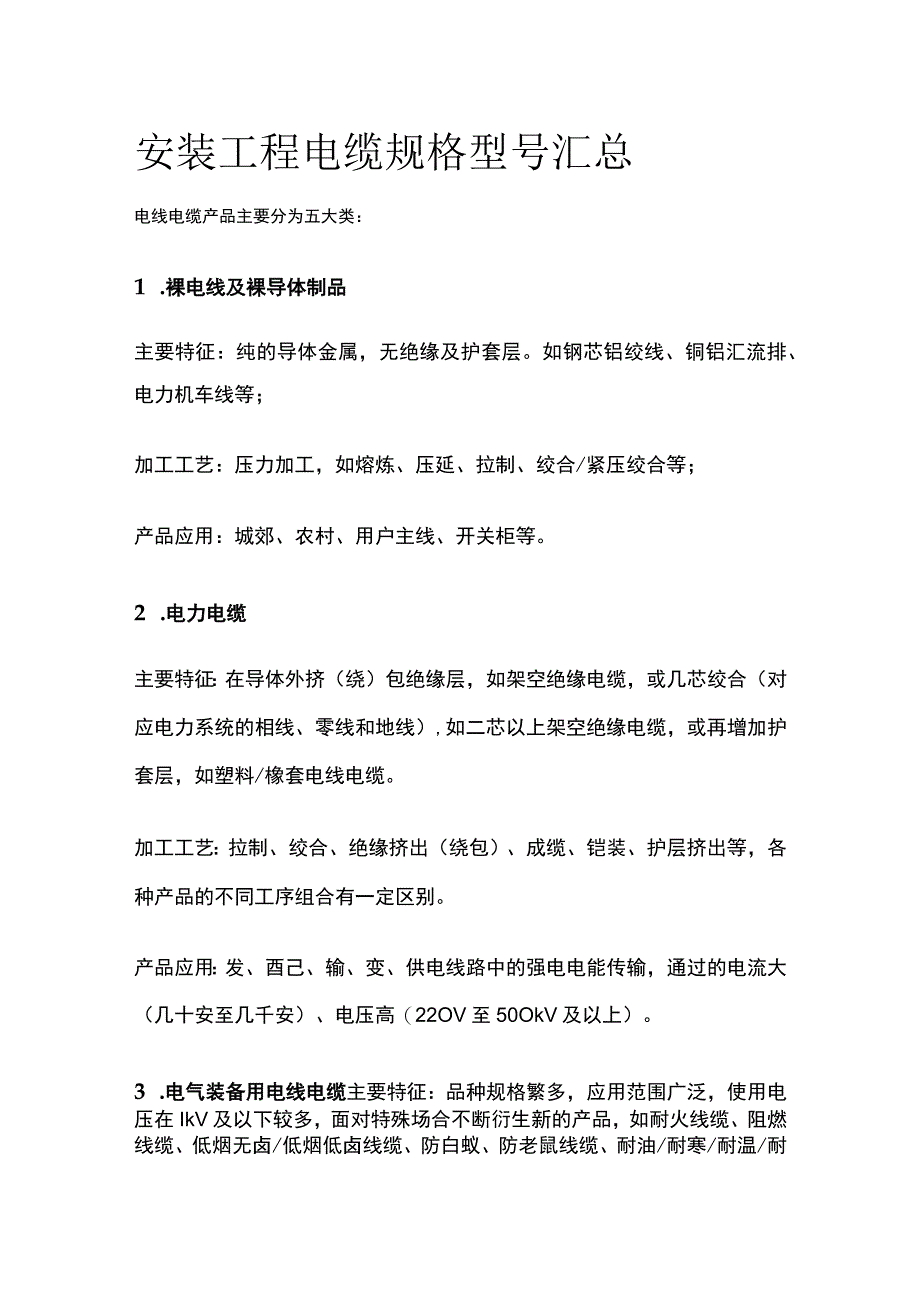

1、安装工程电缆规格型号汇总电线电缆产品主要分为五大类:1 .裸电线及裸导体制品主要特征:纯的导体金属,无绝缘及护套层。如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺:压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品应用:城郊、农村、用户主线、开关柜等。2 .电力电缆主要特征:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。加工工艺:拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。产品应用:发、酉己、输、变、供电线路中的强电电能传输,通过的电流大(几十

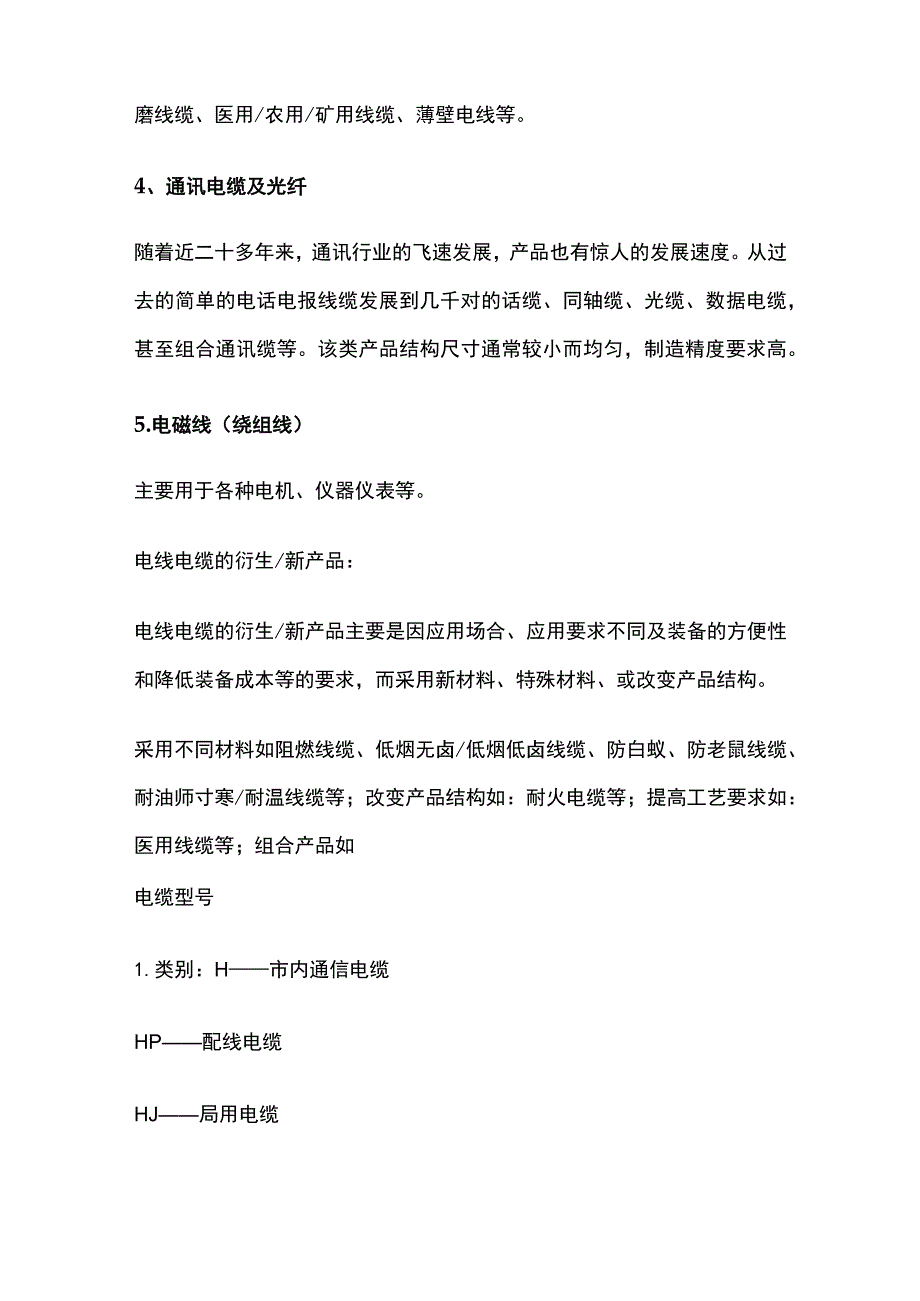

2、安至几千安)、电压高(22OV至50OkV及以上)。3 .电气装备用电线电缆主要特征:品种规格繁多,应用范围广泛,使用电压在IkV及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。4、通讯电缆及光纤随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀,制造精度要求高。5.电磁线(绕组线)主要用于各种电机、仪器仪表等。电线电缆的衍生/新产品:电线电缆的

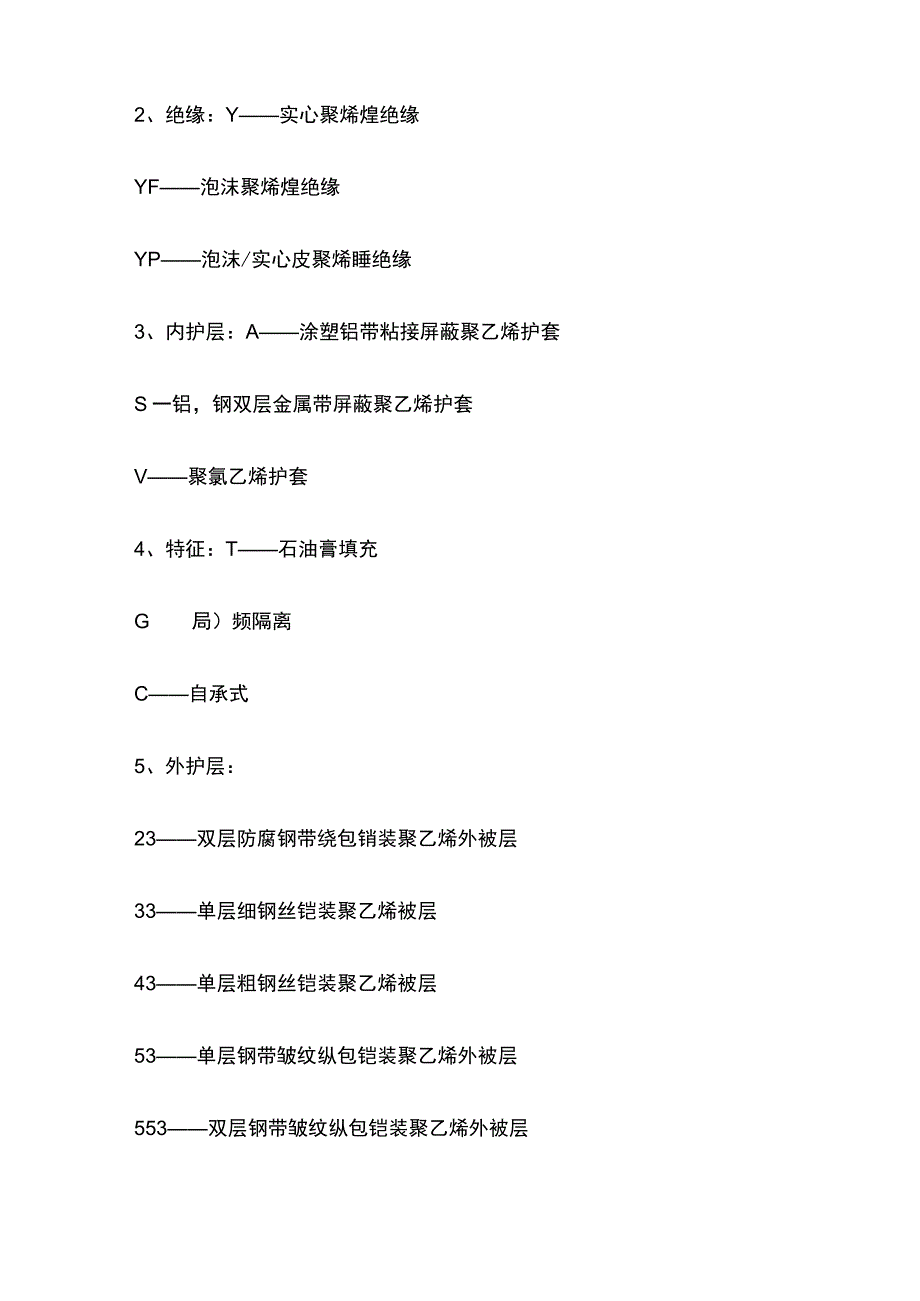

3、衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求,而采用新材料、特殊材料、或改变产品结构。采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油师寸寒/耐温线缆等;改变产品结构如:耐火电缆等;提高工艺要求如:医用线缆等;组合产品如电缆型号1.类别:H市内通信电缆HP配线电缆HJ局用电缆2、绝缘:Y实心聚烯煌绝缘YF泡沫聚烯煌绝缘YP泡沫/实心皮聚烯睡绝缘3、内护层:A涂塑铝带粘接屏蔽聚乙烯护套S一铝,钢双层金属带屏蔽聚乙烯护套V聚氯乙烯护套4、特征:T石油膏填充G局)频隔离C自承式5、外护层:23双层防腐钢带绕包销装聚乙烯外被层33单层细钢丝铠装

4、聚乙烯被层43单层粗钢丝铠装聚乙烯被层53单层钢带皱纹纵包铠装聚乙烯外被层553双层钢带皱纹纵包铠装聚乙烯外被层BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线;BVV铜芯聚氯乙烯绝缘聚氯乙烯护套电线;BLVV铝芯聚氯乙烯绝缘聚氯乙烯护套电线;BVR铜芯聚氯乙烯绝缘软线;RV铜芯聚氯乙烯绝缘安装软线;RVB铜芯聚氯乙烯绝缘平型连接线软线;BVS铜芯聚氯乙烯绝缘绞型软线;RVV铜芯聚氯乙烯绝缘聚氯乙烯护套软线;BYR聚乙烯绝缘软电线;BYVR聚乙烯绝缘聚氯乙烯护套软线;RY聚乙烯绝缘软线;RW聚乙烯绝缘聚氯乙烯护套软线电缆的型号由八部分组成1、用途代码不标为电力电缆,K为控制缆,P为信号缆;2

5、、绝缘代码Z油浸纸,X橡胶,V聚氯乙稀,YJ交联聚乙烯3、导体材料代码不标为铜,L为铝;4、内护层代码-Q铅包,L铝包,H橡套,V聚氯乙稀护套5、派生代码D不滴流,P干绝缘;6、外护层代码7、特殊产品代码-TH湿热带,TA干热带;8、额定电压单位KV有关电缆型号的问题(1)SYV:实心聚乙烯绝缘射频同轴电缆(2)SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缴SYV.SYWV.SYFV谴用于闭路监控及有线电视工程SYWV(Y).SYKV有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线物理发泡聚乙烯(绝缘)(锡丝铝)聚氯乙烯(聚乙烯)(3)信号控制电缆(RVV护套线

6、、RVVP屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯用途:仪器、仪表、对讲、监控、控制安装(4)RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号(5)KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量(6)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明(7)AVVR聚氯乙烯护套安装用软电缆(8)SBVVHYA数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用(9

7、)RV、RVP聚氯乙烯绝缘电缆(10、RVS.RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆(11) BVxBVR聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用(12)RIB音箱连接线(发烧线)(13)KVV聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量(14)SFTP双绞线传输电话、数据及信息网(15)UL2464电脑连接线(16)VGA显示器线(17)SYV同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)(18)SDFAVPxSDFAVVPxSYFPY同轴电缆,电梯专用(19)JVPVsJVPVP.J

8、WP铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆电线电缆产品的命名原则1、产品名称中包括的内容Q)产品应用场合或大小类名称(2)产品结构材料或型式;(3)产品的重要特征或附加特征基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。2.结构描述的顺序产品结构描述按从内到外的原则:导体绝缘内护层-外护层铠装型式3、简化在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。案例:额定电压8.715kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆额定电压&7/15kV一使用场合/电压等级阻燃一强调的特征铜芯,一导体材料

9、交联聚乙烯绝缘绝缘材料钢带铠装铠装层材料及型式(双钢带间隙绕包)聚氯乙烯护套内外护套材料(内外护套材料均一样,省写内护套材料)电力电缆产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15,型号的写法见后面的说明。电线电缆的型号组成与顺序如下1:类别、用途2导体3:绝缘4:内护层5:结构特征6:外护层或派生1-5项和第7项用拼音字母表示,高分子材料用英文名的第一位字母表示,每项可以是1-2个字母;第6项是1-3个数字。型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备

10、用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记,在后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY(防白蚁、企业标准)等。电力电缆铠装和外护套数字数字标记铠装层外被层或外护套。无1联锁铠装纤维外被2双层钢带聚氯乙烯外套3细圆钢丝聚乙烯外套4粗圆钢丝5皱纹(轧纹)钢带6双铝(或铝合金)带7铜丝编织8钢丝编织电线电缆产品分类1 .电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。2 .信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。3、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。
