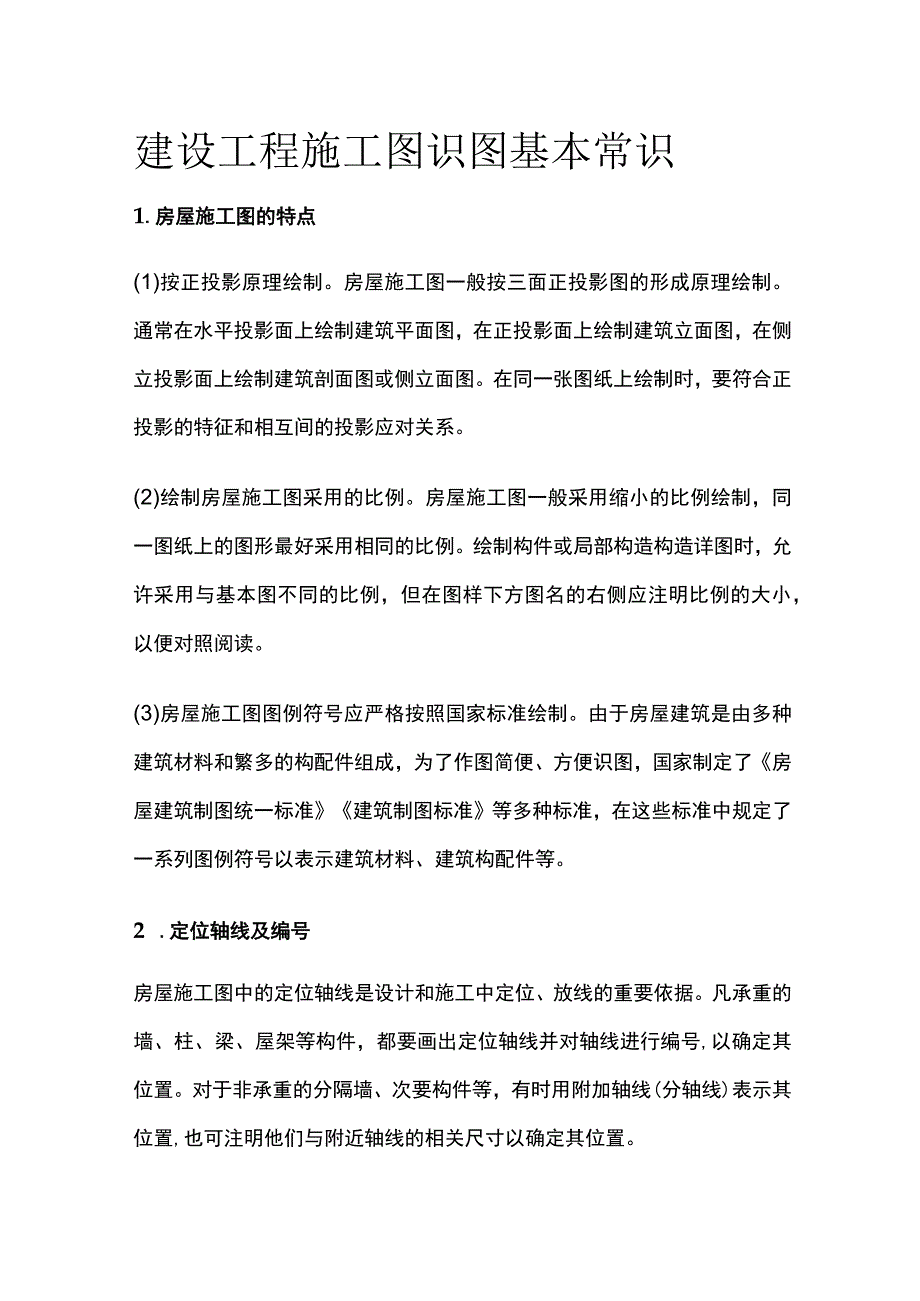

1、建设工程施工图识图基本常识1.房屋施工图的特点(1)按正投影原理绘制。房屋施工图一般按三面正投影图的形成原理绘制。通常在水平投影面上绘制建筑平面图，在正投影面上绘制建筑立面图，在侧立投影面上绘制建筑剖面图或侧立面图。在同一张图纸上绘制时，要符合正投影的特征和相互间的投影应对关系。(2)绘制房屋施工图采用的比例。房屋施工图一般采用缩小的比例绘制，同一图纸上的图形最好采用相同的比例。绘制构件或局部构造构造详图时，允许采用与基本图不同的比例，但在图样下方图名的右侧应注明比例的大小，以便对照阅读。(3)房屋施工图图例符号应严格按照国家标准绘制。由于房屋建筑是由多种建筑材料和繁多的构配件组成，为了作图简

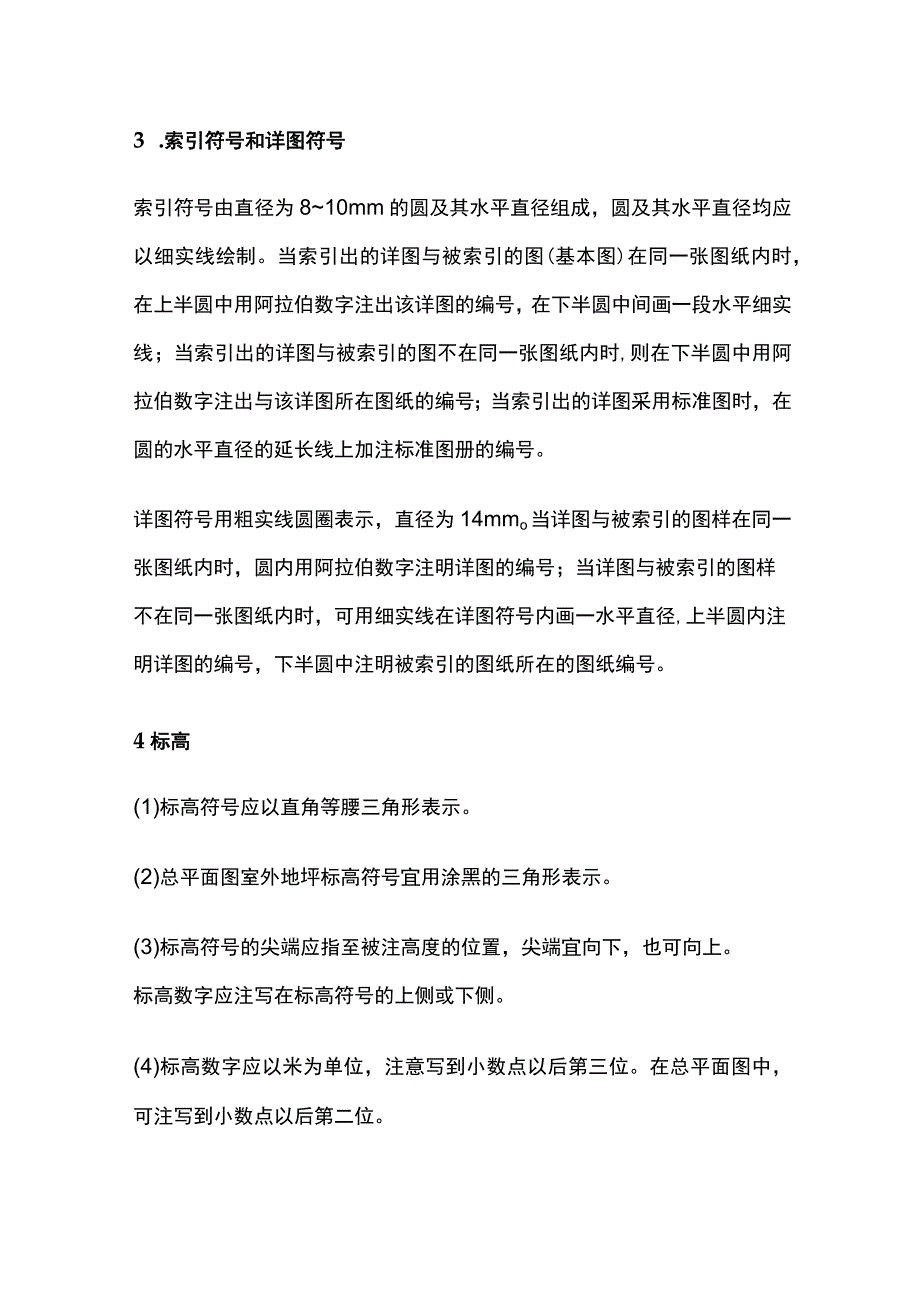

2、便、方便识图，国家制定了房屋建筑制图统一标准建筑制图标准等多种标准，在这些标准中规定了一系列图例符号以表示建筑材料、建筑构配件等。2 .定位轴线及编号房屋施工图中的定位轴线是设计和施工中定位、放线的重要依据。凡承重的墙、柱、梁、屋架等构件，都要画出定位轴线并对轴线进行编号,以确定其位置。对于非承重的分隔墙、次要构件等，有时用附加轴线(分轴线)表示其位置,也可注明他们与附近轴线的相关尺寸以确定其位置。3 .索引符号和详图符号索引符号由直径为810mm的圆及其水平直径组成，圆及其水平直径均应以细实线绘制。当索引出的详图与被索引的图(基本图)在同一张图纸内时，在上半圆中用阿拉伯数字注出该详图的编号，
3、在下半圆中间画一段水平细实线；当索引出的详图与被索引的图不在同一张图纸内时,则在下半圆中用阿拉伯数字注出与该详图所在图纸的编号；当索引出的详图采用标准图时，在圆的水平直径的延长线上加注标准图册的编号。详图符号用粗实线圆圈表示，直径为14mmo当详图与被索引的图样在同一张图纸内时，圆内用阿拉伯数字注明详图的编号；当详图与被索引的图样不在同一张图纸内时，可用细实线在详图符号内画一水平直径,上半圆内注明详图的编号，下半圆中注明被索引的图纸所在的图纸编号。4标高(1)标高符号应以直角等腰三角形表示。(2)总平面图室外地坪标高符号宜用涂黑的三角形表示。(3)标高符号的尖端应指至被注高度的位置，尖端宜向下

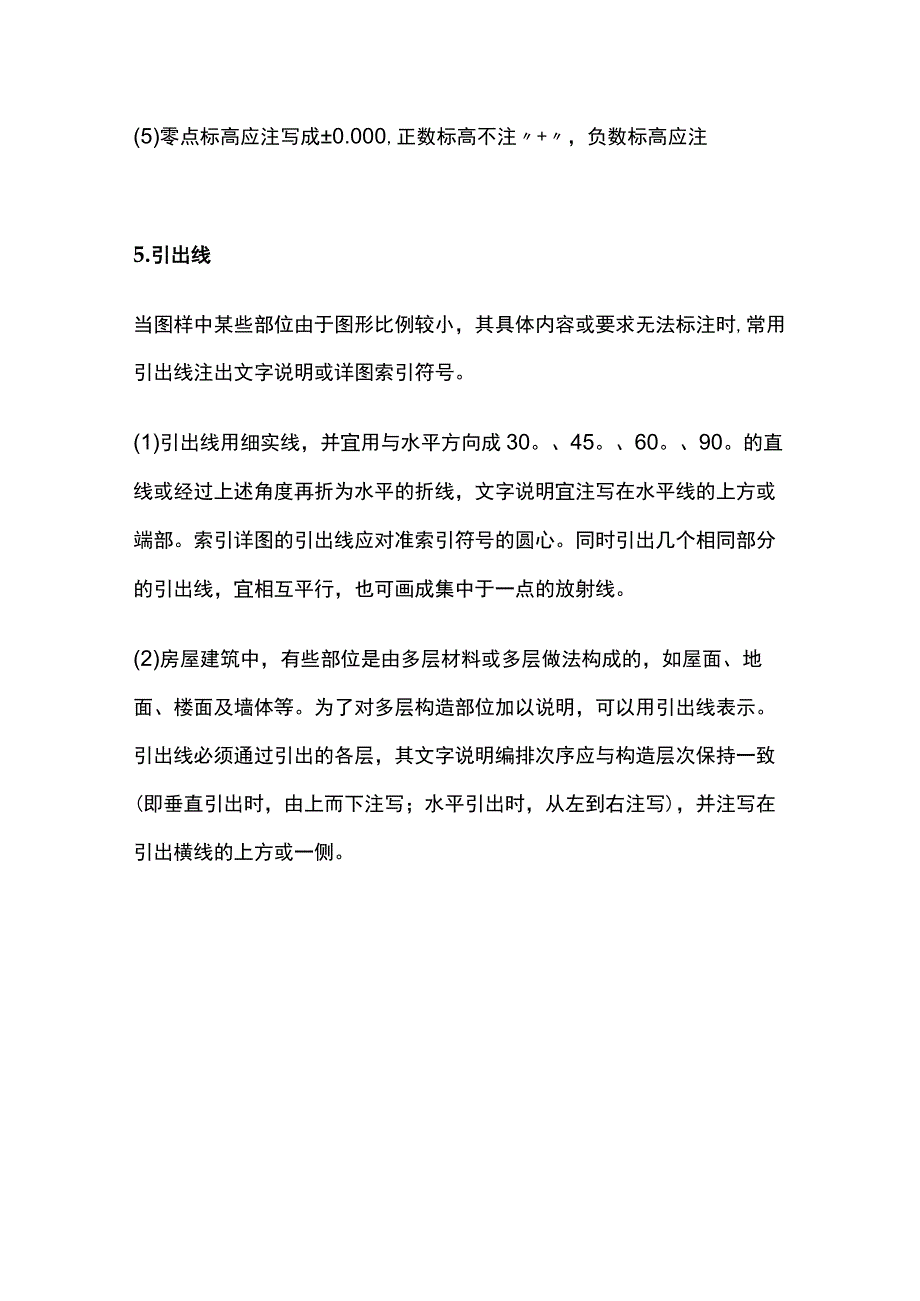

4、，也可向上。标高数字应注写在标高符号的上侧或下侧。(4)标高数字应以米为单位，注意写到小数点以后第三位。在总平面图中，可注写到小数点以后第二位。(5)零点标高应注写成0.000,正数标高不注+，负数标高应注5.引出线当图样中某些部位由于图形比例较小，其具体内容或要求无法标注时,常用引出线注出文字说明或详图索引符号。(1)引出线用细实线，并宜用与水平方向成30。、45。、60。、90。的直线或经过上述角度再折为水平的折线，文字说明宜注写在水平线的上方或端部。索引详图的引出线应对准索引符号的圆心。同时引出几个相同部分的引出线，宜相互平行，也可画成集中于一点的放射线。(2)房屋建筑中，有些部位是由多层材料或多层做法构成的，如屋面、地面、楼面及墙体等。为了对多层构造部位加以说明，可以用引出线表示。引出线必须通过引出的各层，其文字说明编排次序应与构造层次保持一致(即垂直引出时，由上而下注写；水平引出时，从左到右注写)，并注写在引出横线的上方或一侧。
