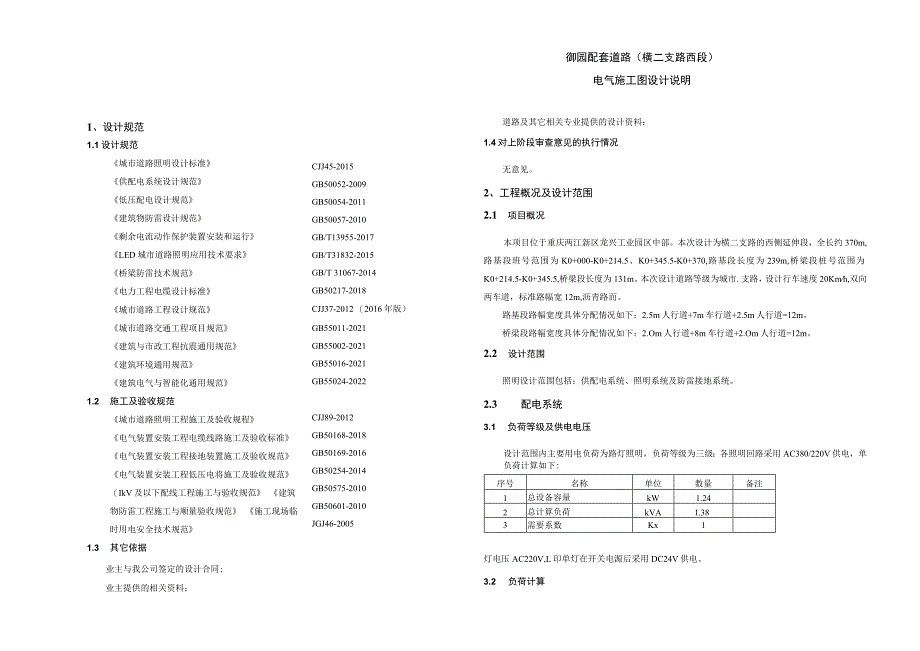

1、1、设计规范1.1设计规范城市道路照明设计标准供配电系统设计规范低压配电设计规范建筑物防雷设计规范剩余电流动作保护装置安装和运行LED城市道路照明应用技术要求桥梁防雷技术规范电力工程电缆设计标准城市道路工程设计规范城市道路交通工程项目规范建筑与市政工程抗震通用规范建筑环境通用规范建筑电气与智能化通用规范1.2 施工及验收规范城市道路照明工程施工及验收规程电气装置安装工程电缆线路施工及验收标准 电气装置安装工程接地装置施工及验收规范 电气装置安装工程低压电将施工及验收规范 （IkV及以下配线工程施工与验收规范 建筑物防雷工程施工与顺量验收规范 施工现场临时用电安全技术规范1.3 其它依据CJJ4
2、5-2015GB50052-2009GB50054-2011GB50057-2010GB/T13955-2017GB/T31832-2015GB/T 31067-2014GB50217-2018CJJ37-2012 （2016 年版）GB55011-2021GB55002-2021GB55016-2021GB55024-2022CJJ89-2012GB50168-2018GB50169-2016GB50254-2014GB50575-2010GB50601-2010JGJ46-2005业主与我公司签定的设计合同;业主提供的相关资料；序号名称单位数量备注1总设备容量kW1.242总计算负荷kVA
3、1.383需要系数Kx1负荷计算如下:御园配套道路（横二支路西段）电气施工图设计说明道路及其它相关专业提供的设计资料：1.4对上阶段审查意见的执行情况无意见。2、工程概况及设计范围2.1 项目概况本项目位于重庆两江新区龙兴工业园区中部。本次设计为横二支路的西侧延伸段，全长约370m,路基段班号范围为K0+000-K0+214.5、K0+345.5-K0+370,路基段长度为239m,桥梁段桩号范围为K0+214.5-K0+345.5,桥梁段长度为131m。本次设计道路等级为城市.支路，设计行车速度20Kmh,双向两车道，标准路幅宽12m,沥青路而。路基段路幅宽度具体分配情况如下：2.5m人行道
4、+7m车行道+2.5m人行道=12m。桥梁段路幅宽度具体分配情况如下：2.Om人行道+8m车行道+2.Om人行道=12m。2.2 设计范围照明设计范围包括：供配电系统、照明系统及防雷接地系统。2.3 配电系统3.1 负荷等级及供电电压设计范围内主要用电负荷为路灯照明，负荷等级为三级；各照明回路采用AC380/220V供电，单灯电压AC220V,L印单灯在开关电源后采用DC24V供电。3.2 负荷计算3.3 供电电源及变压器选择现状庙复路距离本次设计道路起点约200米处，设有1台容量为125KVA的路灯箱变，预30m,路灯距路缘石O.7米，曲线路段（R0.9。3.6 电能计量由接电箱变统一计量。
5、4、照明系统4.1 主要设计标准和参数根据城市道路照明设计标准(CJJ45-2015),道路部分照明参数计算如下:表一：位置道路等级平均亮度1.avtcdm2亮度总均匀度UO平均照度Eav,Lx照度均匀度UE规范计算规范计算规范计算规范计算横二支路西延伸段支路0.750.80.40.5910130.30.54人行道56支路交汇区202200.40.54表二:位置功率密度LPD,Wm2眩光Tl(%)规范计算节能比例规苑计算横二支路西延伸段0.50.3236%15%8%人行及非机动车道照明眩光限值：灯具在70、80、290和295角方向上的光强分别不得超过500cd1000加、100cd10001

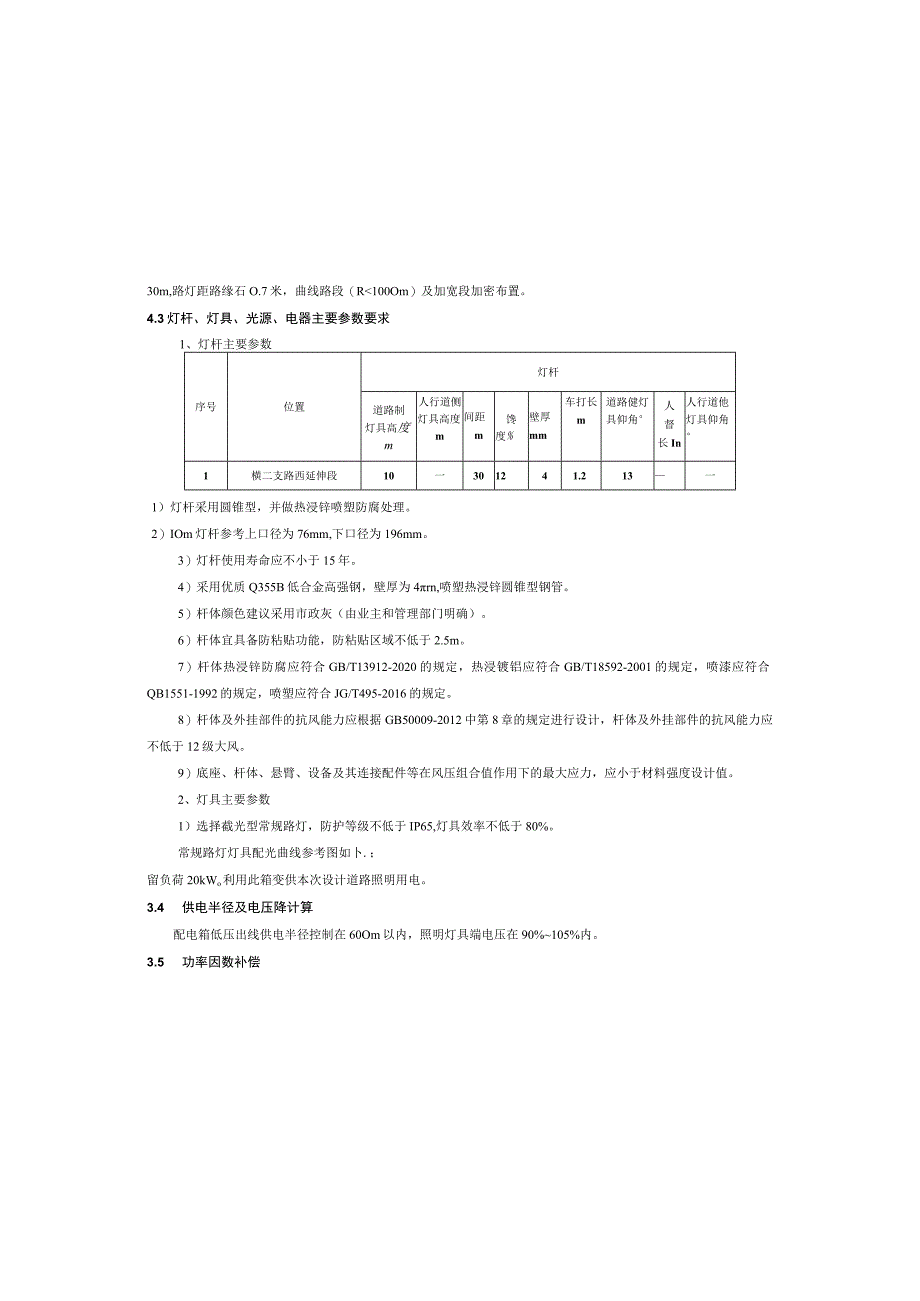

6、n.IOCd/1000Im和IcdZlOOOl明以上角度为灯具在安装就位后与其向下垂直轴形成的指定角度。交叉U限制眩光值：在智驶员观看灯具的方位角上，灯具在90e和80。高度角方向上的光强分别不得超过IOcd/10001m和30cd1000E*4.2 照明布置方式本道路仅设计功能照明。采用单臂灯沿道路单侧人行道布置,直线标准段灯杆间距最大为引至灯具的分支线采用BW-O.5kV-3X2.5绝缘铜芯护套线。本工程各相线、零线按国家相关规范分别加以区分。导管和电缆槽盒内配电电线的总截面面积不应超过导管或电缆槽盒内截面面积的40%。电缆出入电缆桥架及配电箱(柜)应固定可靠，其出入口应采取防止电缆损伤的
7、措施。电缆头应可靠固定，不应使电器元器件或设备端子承受额外应力：4.6 排管规格及敷设深度在道路单侧人行道下敷设1x2CPVC排管，过街敷设1x3DB玻璃钢排管。照明管线在人行道下的管顶埋深20.5m；在车行道及绿化带下的管顶埋深20.7m,排管在过车行道时采用混凝土包封保护。预埋管道中包含了交通信号等其他用电线路穿线使用。照明管道内应预留8#细铁丝。CPVC主要技术参数：壁厚50mm,环刚度3%(8(C)N6kPa,维卡软化温度N93C,落锤冲击未出现裂纹，其余要求参见应符合电力电缆用导管技术条件(DL/T802.4)的质量要求。DB主要技术参数：壁厚5.Ornm,环刚度5%N25kPa,拉
8、伸强度2200MPa,巴氏硬度238,落锤冲击未出现裂纹，其余要求参见应符合电力电缆用导管技术条件(DL/T802.2)的质量要求。4.7 手孔井规格本工程路基段每处灯杆旁均设理400X400手孔井,过街处两端分别设置600X600手孔井，检查井内积水用自然渗漏的方式。5、照明节能措施1 .选用高光效节能LED光源(灯具能效2130LmW),利用其灯具效率高的特点实现节能。灯具采用蝙蛆翼配光曲线或等亮度配光加线。2 .道路平均照度为13Lx,LPD值为0.32。在满足标准规范对照度、均匀度、眩光、环境比要求的前提下，采用合理选择高度、间距、灯具功率、配光曲线等方式尽量降低单位面积功率密度，以响
9、应国家对节能的宏观要求。3 .通过采用智能控制器，加强路灯电压的控制、路灯开关灯时间的精细管理和分级管理实现节能。2）灯具要求采用模组式灯具，方便后期检修维护、替换后防护等级不应降低。3）灯具应满足防振要求，灯具和灯杆间应采用防坠链连接，由厂家成套提供。4）灯具电源应通过国家强制性产品认证。3、光源主要参数：2） 1）选用LED光源，单灯功率为70W、IoOW。要求灯具能效2130LmW,显色指数Ra270,LED光源色温TCP=4000k,同类光源的色品容差不应大于7SDCM,寿命A50000h03） 1.ED灯具在正常工作3000h的光通维持率不应低于96%,6000h的光通维持率不应低T
10、92%o4.4 照明控制模式及技术要求道路照明要求通过“四遥”控制、时控控制、光控控制、经纬度控制等控制手段，实现LED远程调控色温、亮度、数据采集管理（例如光线、温度、湿度、噪音、用电量）、灯具故障报警、防盗报警等功能。照明控制系统的选择遵循技术先进、实用可靠、成熟稳定、维护方便、造价合理的方针及原则。经综合考虑，本项目路灯照明采用无线通讯路灯照明节能控制技术。当道路照明采用集中遥控系统时，远动终端应具有在通信中断的情况下自动开关路灯的控制功能和手动应急控制功能。路灯开灯时的天然光照度水平宜为151x；关灯时的天然光照度水平宜为20lx.4.5 照明线缆及敷设照明供电干线采用YJHLV-O.
11、6/lkV多芯交联聚乙烯绝缘稀土铝合金聚氯乙烯外护套电缆,在经常受到振动的高架路、桥梁上敷设的电缆，应采取防振措施。桥墩两端和伸缩缝处的电缆，应留有松弛部分。高架路、桥梁等易发生强烈振动和灯杆易发生碰撞的场所，灯具应采取防振措施和防坠落装置。6.3配电装置至用电设备间连线应符合下列规定：宜采用软导体：当采用穿金属导管、刚性塑料导管敷设时，进口处应转为挠性线管过渡；当采用电缆梯架或电缆梢盒敷设时，进口处应转为挠性线管过渡。7、安全措施1.1 防雷及过电压保护措施与要求利用金属灯杆作为接闪器和引下线与基础钢筋接地作可靠连接。低压进线总开关处设置电涌保护器，对间接雷电和直接雷电影响或其他瞬时过压的电
12、涌进行保护。接地型式的选择与要求1.本工程照明接地采用TN-S系统，N线与PE线在变压器处接地后完全分开，安全接地与防雷接地共用一套接地系统。2 .本工程沿照明管线全线通长理地敷设一根40X4热镀锌扁钢作电气设备接地干线；每盏灯具外壳、金属灯杆、灯杆法兰螺栓为一接触良好的电气整体。3 .在接地干线首端、末端、分支点及每盏灯处设重复接地极，接地极采用L50X5角钢，2.5m长，埋深0.8m。接地电阻要求不大于4欧。4 .箱式变电站、地下式变电站、控制柜（箱、屏）可开启的门应与接地的金属框架可靠连接，采用的裸铜软线截面不应小于4mm2.5 .电气装置的下列外露金属可导电部分，均应与接地干线可靠电气连接。a配电装置的金属构架及靠近带电部位的金属遮拦等与接地装置可靠连接。b电力电缆的金属接线盒和保护管与接地装置可靠连接。c其他因绝缘破坏可能使其带电的外露导体。dI类灯具的外露可导电部分必须与保护接地导体可能连接，连接处应设置接地标识。6 .利用桥面灯杆、金属护栏管及桥面钢筋网作为接闪器。利用桥墩竖向钢筋（4X216mm
