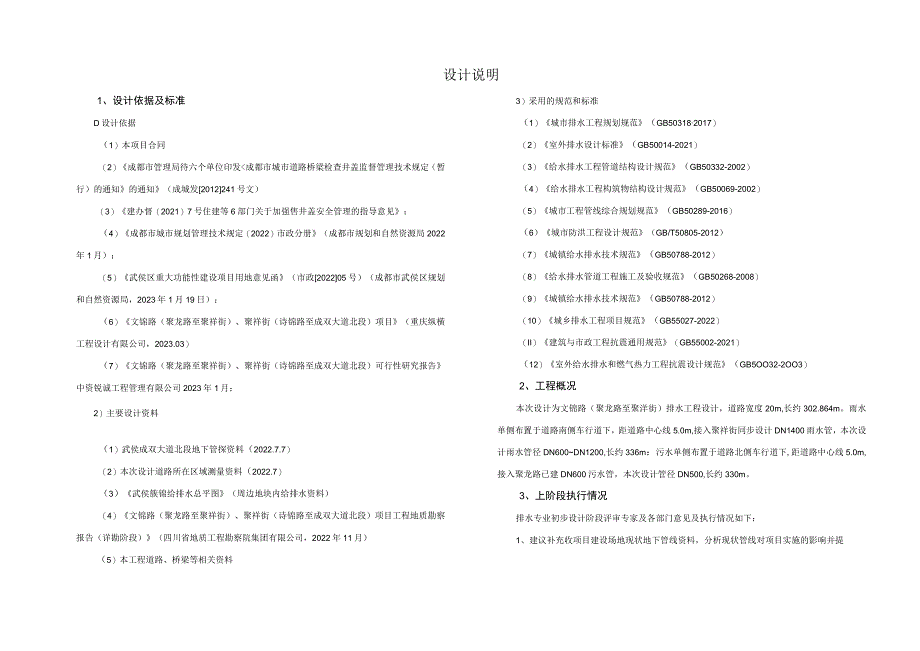

1、设计说明1、设计依据及标准D设计依据（1）本项目合同（2）成都市管理局待六个单位印发成都市城市道路桥梁检查井盖监督管理技术规定（暂行）的通知的通知（成城发2012241号文）（3）建办督（2021）7号住建等6部门关于加强售井盖安全管理的指导意见；（4）成都市城市规划管理技术规定（2022）市政分册（成都市规划和自然资源局2022年1月）；（5）武侯区重大功能性建设项目用地意见函（市政202205号）（成都市武侯区规划和自然资源局，2023年1月19日）：（6）文锦路（聚龙路至聚祥街）、聚祥街（诗锦路至成双大道北段）项目（重庆纵横工程设计有限公司，2023.03）（7）文锦路（聚龙路至聚祥街）
2、、聚祥街（诗锦路至成双大道北段）可行性研究报告中资锐诚工程管理有限公司2023年1月；2）主要设计资料（1）武侯成双大道北段地下管探资料（2022.7.7）（2）本次设计道路所在区域测量资料（2022.7）（3）武侯簇锦给排水总平图（周边地块内给排水资料）（4）文锦路（聚龙路至聚祥街）、聚祥街（诗锦路至成双大道北段）项目工程地质勘察报告（详勘阶段）（四川省地质工程勘察院集团有限公司，2022年11月）（5）本工程道路、桥梁等相关资料3）采用的规范和标准（1）城市排水工程规划规范（GB503182017）（2）室外排水设计标准（GB50014-2021）（3）给水排水工程管道结构设计规范（GB5
3、0332-2002）（4）给水排水工程构筑物结构设计规范（GB50069-2002）（5）城市工程管线综合规划规范（GB50289-2016）（6）城市防洪工程设计规范（GB/T50805-2012）（7）城镇给水排水技术规范（GB50788-2012）（8）给水排水管道工程施工及验收规范（GB50268-2008）（9）城镇给水排水技术规范（GB50788-2012）（10）城乡排水工程项目规范（GB55027-2022）（II）建筑与市政工程抗震通用规范（GB55002-2021）（12）室外给水排水和燃气热力工程抗震设计规范（GB5OO32-2OO3）2、工程概况本次设计为文锦路（聚龙路

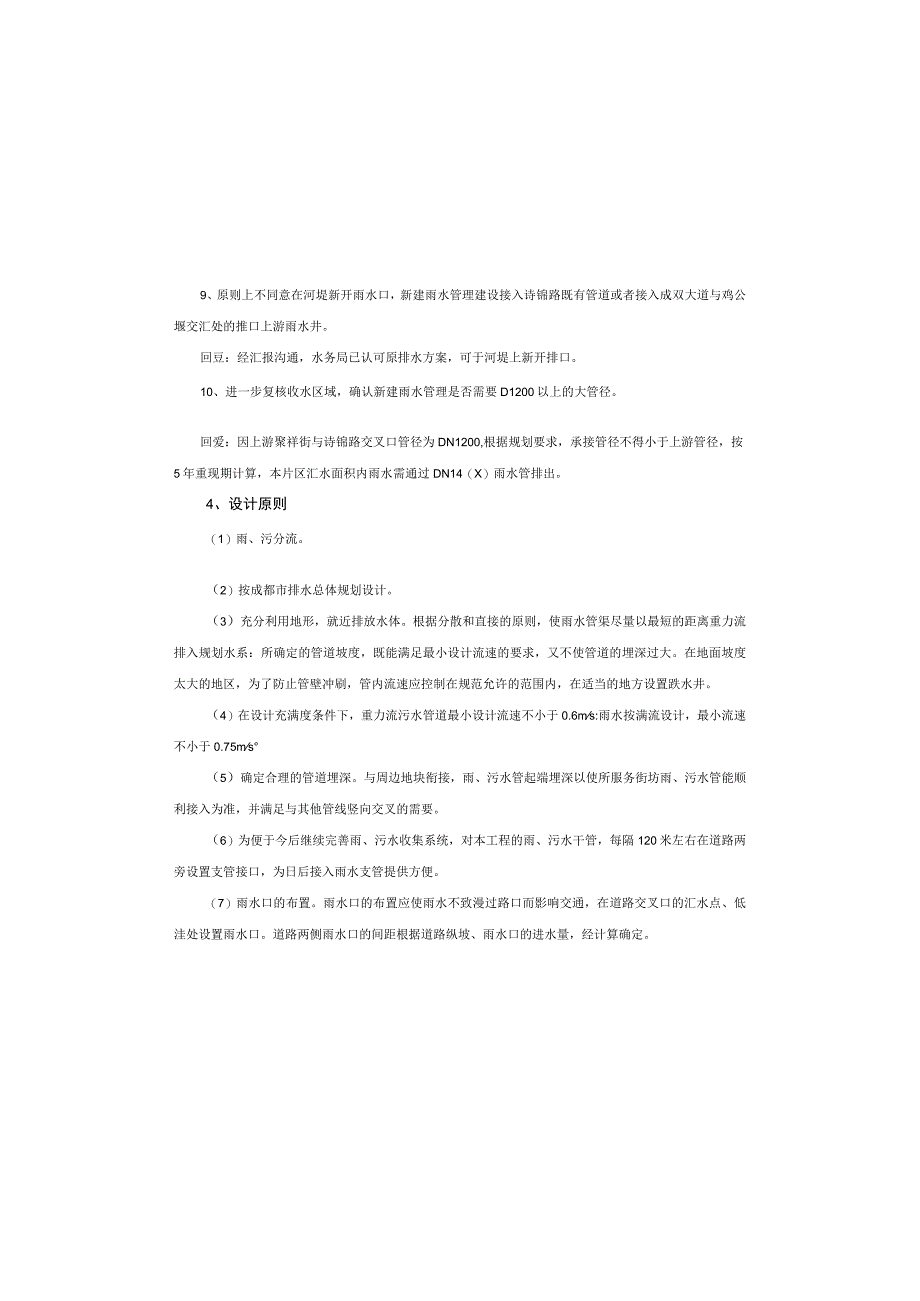

4、至聚洋街）排水工程设计，道路宽度20m,长约302.864m。雨水单侧布置于道路南侧车行道下，距道路中心线5.0m,接入聚祥街同步设计DN1400雨水管，本次设计雨水管径DN600DN1200,长约336m：污水单侧布置于道路北侧车行道下,距道路中心线5.0m,接入聚龙路已建DN600污水管，本次设计管径DN500,长约330m。3、上阶段执行情况排水专业初步设计阶段评审专家及各部门意见及执行情况如下：1、建议补充收项目建设场地现状地下管线资料，分析现状管线对项目实施的影响并提9、原则上不同意在河堤新开雨水口，新建雨水管理建设接入诗锦路既有管道或者接入成双大道与鸡公堰交汇处的推口上游雨水井。回
5、豆：经汇报沟通，水务局已认可原排水方案，可于河堤上新开排口。10、进一步复核收水区域，确认新建雨水管理是否需要D1200以上的大管径。回爱：因上游聚祥街与诗锦路交叉口管径为DN1200,根据规划要求，承接管径不得小于上游管径，按5年重现期计算，本片区汇水面积内雨水需通过DN14（X）雨水管排出。4、设计原则（1）雨、污分流。（2）按成都市排水总体规划设计。（3）充分利用地形，就近排放水体。根据分散和直接的原则，使雨水管渠尽量以最短的距离重力流排入规划水系：所确定的管道坡度，既能满足最小设计流速的要求，又不使管道的埋深过大。在地面坡度太大的地区，为了防止管壁冲刷，管内流速应控制在规范允许的范围内
6、，在适当的地方设置跌水井。（4）在设计充满度条件下，重力流污水管道最小设计流速不小于0.6ms:雨水按满流设计，最小流速不小于0.75ms（5）确定合理的管道埋深。与周边地块衔接，雨、污水管起端埋深以使所服务街坊雨、污水管能顺利接入为准，并满足与其他管线竖向交叉的需要。（6）为便于今后继续完善雨、污水收集系统，对本工程的雨、污水干管，每隔120米左右在道路两旁设置支管接口，为日后接入雨水支管提供方便。（7）雨水口的布置。雨水口的布置应使雨水不致漫过路口而影响交通，在道路交叉口的汇水点、低洼处设置雨水口。道路两侧雨水口的间距根据道路纵坡、雨水口的进水量，经计算确定。（8）设计的合理工作年限为50

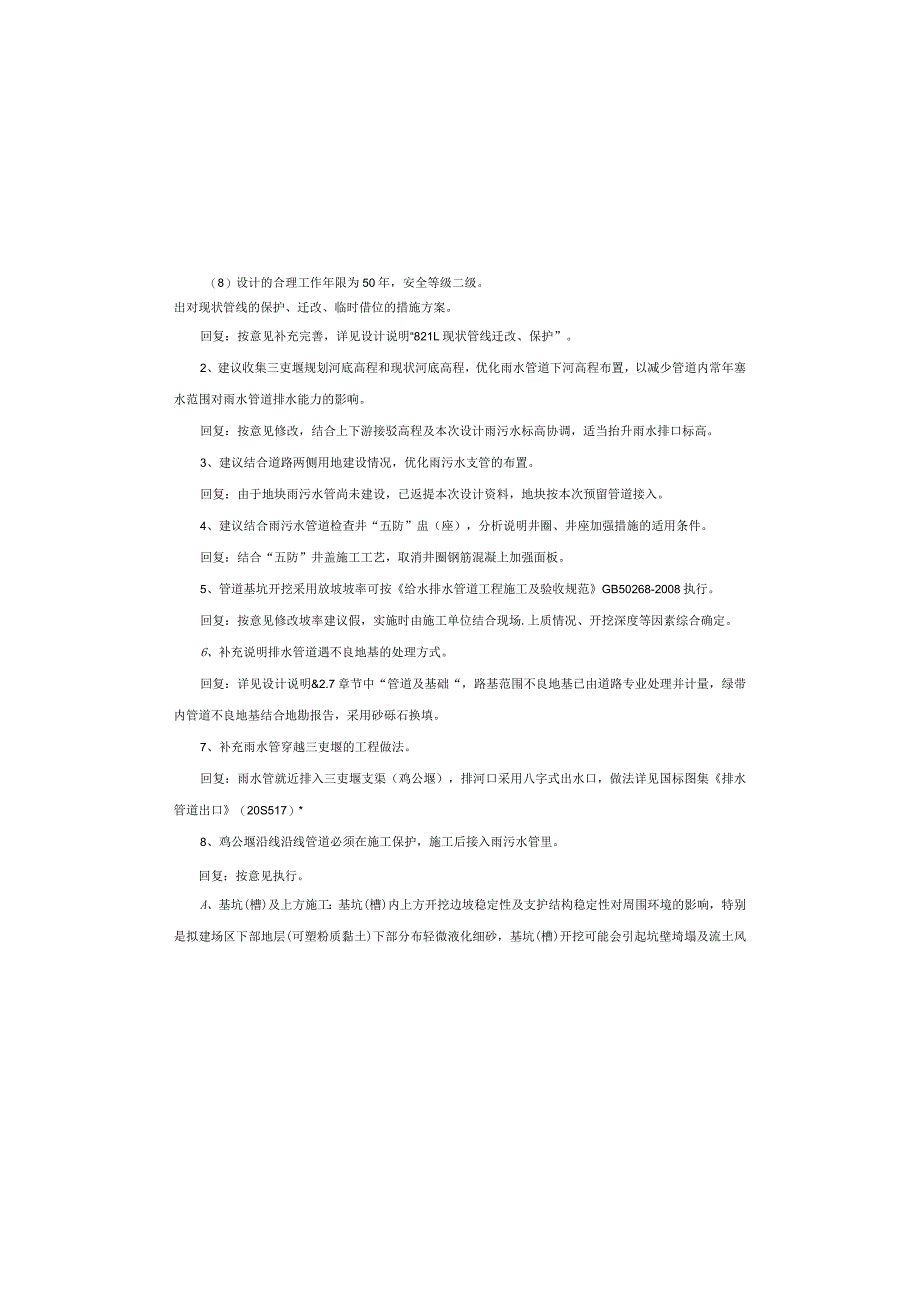

7、年，安全等级二级。出对现状管线的保护、迁改、临时借位的措施方案。回复：按意见补充完善，详见设计说明“821L现状管线迁改、保护”。2、建议收集三吏堰规划河底高程和现状河底高程，优化雨水管道下河高程布置，以减少管道内常年塞水范围对雨水管道排水能力的影响。回复：按意见修改，结合上下游接驳高程及本次设计雨污水标高协调，适当抬升雨水排口标高。3、建议结合道路两侧用地建设情况，优化雨污水支管的布置。回复：由于地块雨污水管尚未建设，已返提本次设计资料，地块按本次预留管道接入。4、建议结合雨污水管道检查井“五防”盅（座），分析说明井圈、井座加强措施的适用条件。回复：结合“五防”井盖施工工艺，取消井圈钢筋混凝
8、上加强面板。5、管道基坑开挖采用放坡坡率可按给水排水管道工程施工及验收规范GB50268-2008执行。回复：按意见修改坡率建议假，实施时由施工单位结合现场.上质情况、开挖深度等因素综合确定。6、补充说明排水管道遇不良地基的处理方式。回复：详见设计说明&2.7章节中“管道及基础“，路基范围不良地基已由道路专业处理并计量，绿带内管道不良地基结合地勘报告，采用砂砾石换填。7、补充雨水管穿越三吏堰的工程做法。回复：雨水管就近排入三吏堰支渠（鸡公堰），排河口采用八字式出水口，做法详见国标图集排水管道出口（20S517）*8、鸡公堰沿线沿线管道必须在施工保护，施工后接入雨污水管里。回复：按意见执行。A、
9、基坑(槽)及上方施工：基坑(槽)内上方开挖边坡稳定性及支护结构稳定性对周围环境的影响，特别是拟建场区下部地层(可塑粉质黏土)下部分布轻微液化细砂，基坑(槽)开挖可能会引起坑壁埼塌及流土风险。B、基坑(槽)降水：基坑降水、地下水渗流等对周围建筑物、道路管线等环境的影响。C、天然地基：浅部软弱地基土导致天然地基可能产生较大沉降及不均匀沉降。6、排水管道设计(1)雨水系统设计参数雨水设计流量公式：Q=qF(LZs)暴雨强度(q)计算采用成都市暴雨强度公式：44.594(1+0.651IgP)W+?/产.展加设计暴雨重现期：P=5年设计降雨历时：t=t+t2(min)其中，地面集水时间：t=l0(mi
10、n)管渠内雨水流行时间：t2(min)按计算确定。综合径流系数：=0.65o汇水面积(F)：分地块计算(Ha)。(2)污水系统设计参数本段流量采用下式计算：Qdr=KQd+KQm+Qu式中：Qb旱季设计流量；K-综合生活污水量变化系数：K取值按GB50014-2021中表4.1.15确定。其中Q为平均日平均时污水量(LZs)5、沿线地质简介拟建区位于成都市武侯区，区域稔定性较稳定。根据建筑抗震设计规范(GB50011-2010)(2016版)附录A,场地设计地震分组为第三组，地震动峰值加速度为0.10g,地震动反应谱特征周期值为0.45s,抗震设防烈度为7度。根据中国地震动参数区划图(GB18
11、306-2015),场地位置查表C.23的地震动峰值加速度为0.10g,地震动反应谱特征周期值为0.45s,查附录G表Gl,抗震设防烈度为7度。故，综合判定场地设计地震分组为第三组，地震动峰值加速度为010g，地震动反应谱特征周期值为045s,抗震设防烈度为7度。该段填方路基路面设计标高为493.107494.805m,原始地面高程为492.92-493.65m,相对最大高差073m,地形起伏较小。该段市政道路起点相接已有聚龙路，终点与聚祥街交叉。道路填方高度般为0.201.15m,全程约302.864m。该段路目前为相邻在建施工工地的临时便道，上大部分已采用混凝上硬化,硬化厚度为2530cm
12、。其中里程KO+(XX)-KO+I4O段未硬化。经工程地质测绘和钻探揭露表明：该段土层主要由杂填土、粉质黏土、细砂和卵石土组成。杂填.上厚度1.26.2m,分布于路线区表层；可塑粉质黏土厚度1.73.9m,局部分布连续；松散细砂仅WJOl钻孔揭露，厚度0.5mm,分布于可塑粉质黏土层下；下部为卵石。杂填.七工程性能差，稳定性差，回填时间短，未自重固结，后期沉降较大，不可直接作为管道基础持力层，经过处理后方可作为管道基础持力层。可塑粉质黏土深度较深，管涵施工不会揭穿此层；根据勘察测得地下水位较深，局部分布的松散细砂位于地下水位之上，为不饱和状，其承载力偏低，若采用此层为基础持力层时，建议采取地基
13、换填处理措施，以满足设计承教力要求。下部粉质黏土及卵石为拟建管涵的良好天然持力层。建议临时开挖坡率：粉质黏土、细砂1:1.5、卵石土1:1.25。施工过程中用土工布苫盖、土工格栅等措施对边坡坡面进行临时护坡处理，管涵施工结束后对基坑及时回填。根据勘察结果,结合本工程拟建物特点分析,场地地质条件可能造成的工程风险主要有:管径WDN1200时采用钢筋混凝上承插管，管径1200时，采用钢筋混凝上企口管。管材级别及基础形式详见管道纵断面图。180度砂石基础，作法见国标图集06MS201T第11页：180度混凝土基础作法见国标图集06MS201T第19、22页，360度混凝土满包基础作法见混凝满包加固图
14、。采用混凝土基础的管道，每隔2025m设现浇混凝土套环柔性接口，作法见国标图集06MS201-1第3537页。其管材若采用承插管或企口管，其接口采用柔性接口，接口处混凝土基础分缝，缝内填2cm厚沥青木板。钢筋混凝土排水管成品必须符合混凝土及钢筋混凝土排水管(GB“11836-2009)要求，球墨铸铁管应符合球墨铸铁管、管件及附件环氧涂层(重防腐)(GB/T34202-2017)中相关要求。所选材料应为符合国家及省、市有关部门相关标准、规范的合格产品。橡胶圈材质采用抗老化性能好的三元一丙橡胶，不可掺和再生胶，且应满足JC/T946-2005标准要求。(7)检查井雨、污水检查并采用钢筋混凝上检查井
