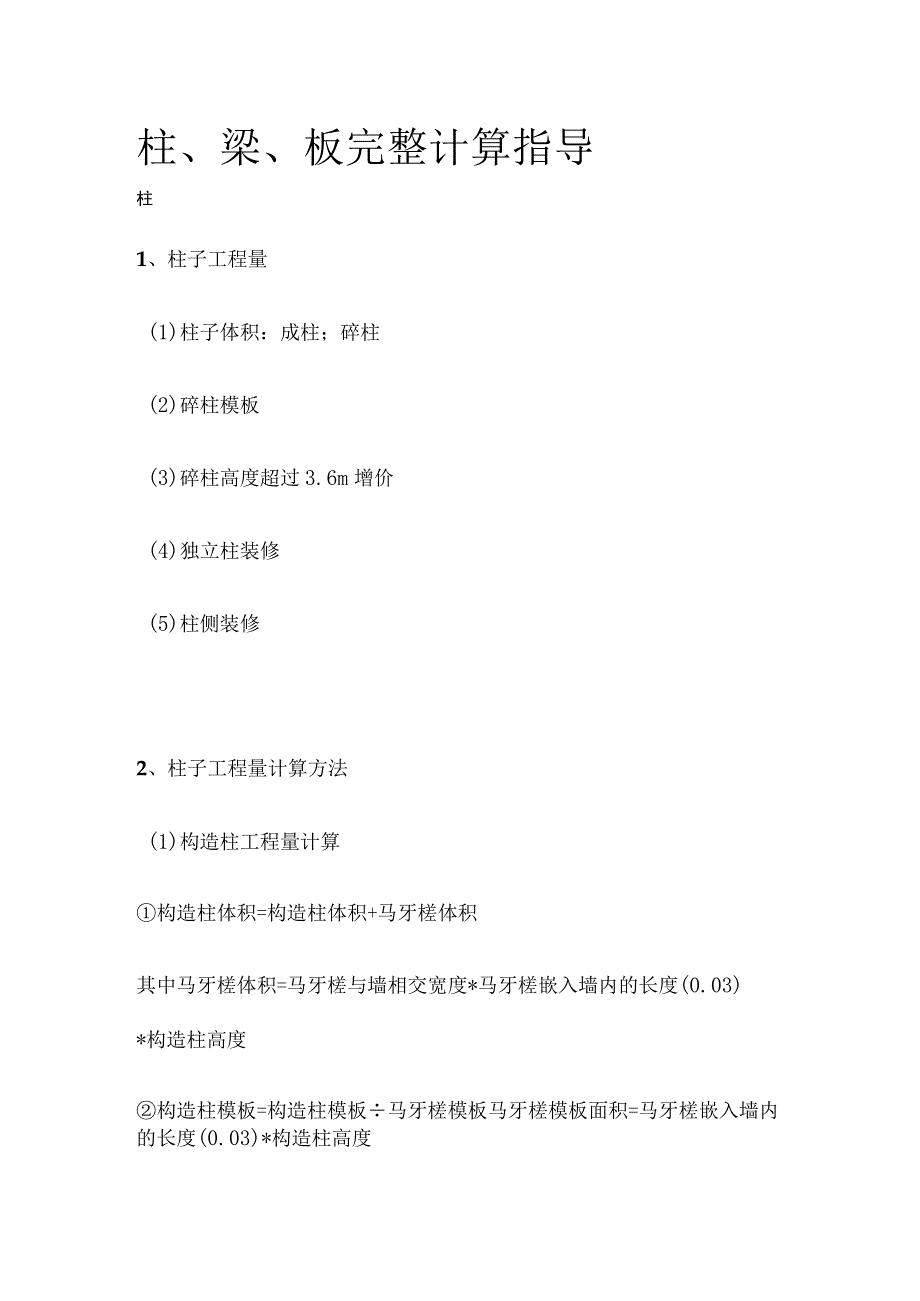

柱、梁、板完整计算指导.docx_第1页
第1页 / 共7页

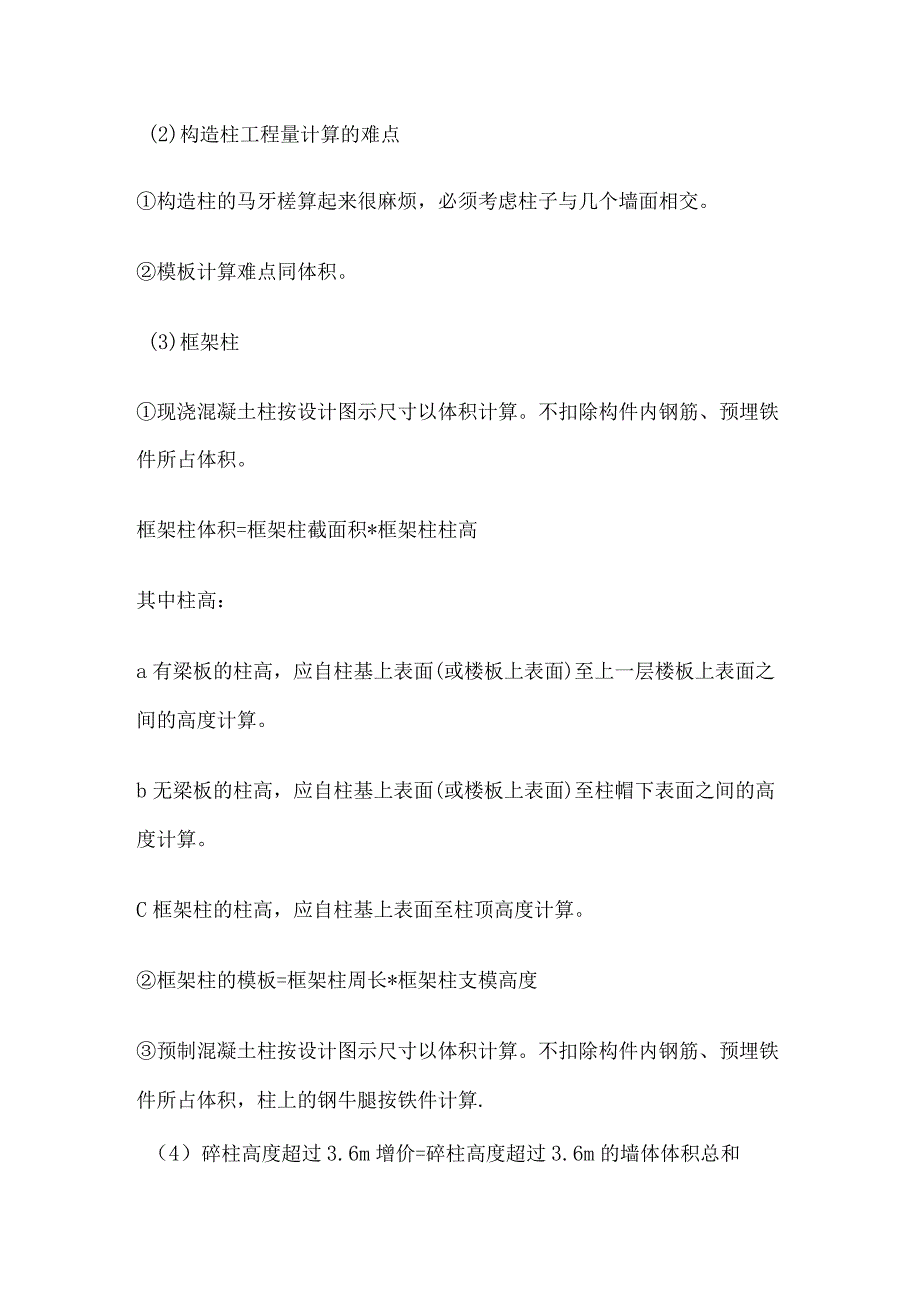

柱、梁、板完整计算指导.docx_第2页
第2页 / 共7页

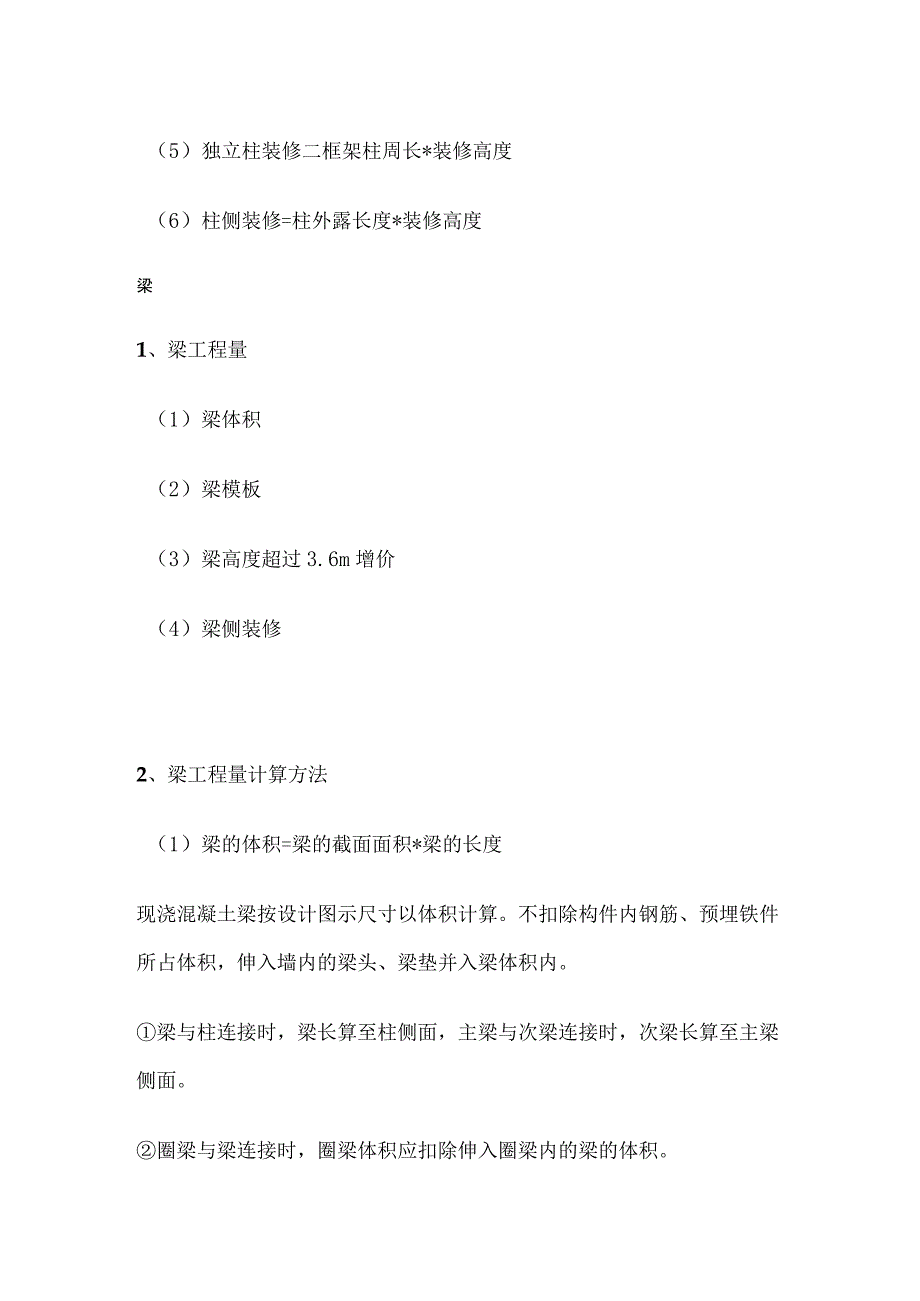

柱、梁、板完整计算指导.docx_第3页
第3页 / 共7页
柱、梁、板完整计算指导.docx_第4页
第4页 / 共7页
柱、梁、板完整计算指导.docx_第5页
第5页 / 共7页
柱、梁、板完整计算指导.docx_第6页
第6页 / 共7页
柱、梁、板完整计算指导.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《柱、梁、板完整计算指导.docx》由会员分享,可在线阅读,更多相关《柱、梁、板完整计算指导.docx(7页珍藏版)》请在第壹文秘上搜索。

1、柱、梁、板完整计算指导柱1、柱子工程量(1)柱子体积:成柱;碎柱(2)碎柱模板(3)碎柱高度超过3.6m增价(4)独立柱装修(5)柱侧装修2、柱子工程量计算方法(1)构造柱工程量计算构造柱体积=构造柱体积+马牙槎体积其中马牙槎体积=马牙槎与墙相交宽度*马牙槎嵌入墙内的长度(0.03)*构造柱高度构造柱模板=构造柱模板马牙槎模板马牙槎模板面积=马牙槎嵌入墙内的长度(0.03)*构造柱高度(2)构造柱工程量计算的难点构造柱的马牙槎算起来很麻烦,必须考虑柱子与几个墙面相交。模板计算难点同体积。(3)框架柱现浇混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。框架柱体积=框架柱截面

2、积*框架柱柱高其中柱高:a有梁板的柱高,应自柱基上表面(或楼板上表面)至上一层楼板上表面之间的高度计算。b无梁板的柱高,应自柱基上表面(或楼板上表面)至柱帽下表面之间的高度计算。C框架柱的柱高,应自柱基上表面至柱顶高度计算。框架柱的模板=框架柱周长*框架柱支模高度预制混凝土柱按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,柱上的钢牛腿按铁件计算.(4)碎柱高度超过3.6m增价=碎柱高度超过3.6m的墙体体积总和(5)独立柱装修二框架柱周长*装修高度(6)柱侧装修=柱外露长度*装修高度梁1、梁工程量(1)梁体积(2)梁模板(3)梁高度超过3.6m增价(4)梁侧装修2、梁工程量计算方

3、法(1)梁的体积=梁的截面面积*梁的长度现浇混凝土梁按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积,伸入墙内的梁头、梁垫并入梁体积内。梁与柱连接时,梁长算至柱侧面,主梁与次梁连接时,次梁长算至主梁侧面。圈梁与梁连接时,圈梁体积应扣除伸入圈梁内的梁的体积。在圈梁部位挑出的混凝土檐,其挑出部分在12Cm以内时,并入圈梁体积内计算;挑出部分在12Cm以外时,以圈梁外皮为界限,挑出部分为挑檐天沟。预制混凝土梁按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积。(2)梁的模板面积=(梁侧面高之和+梁底)*梁的长度(3)碎梁高度超过3.6m增价=碎梁高度超过3.6m的墙体体积总和(

4、4)梁侧装修=梁外露长度*装修长度3、梁工程量计算的难点(1)梁的体积计算,要考虑与柱子、碎墙、梁相交时的扣减情况。(2)梁的模板不好计算,要考虑净长度。过梁1、过梁工程量(1)过梁体积:砖过梁;碎过梁(2)碎过梁模板(3)挑出部分装修2、过梁计算(1)过梁的体积过梁的体积=过梁截面面积X过梁的长度(2)过梁的模板过梁模板面积=过梁的底模+过梁的侧模过梁的侧模=洞口净长度X过梁宽度过梁侧模=过梁侧面长度之和过梁高度(3)挑出部分装修=过梁侧面长度*过梁外露宽度3、过梁工程量计算难点(1)矩形、异形过梁计算时必须考虑过梁与墙相交的情况,计算嵌墙体积;(2)矩形、异形过梁计算时必须注意过梁的标高和

5、圈梁的标高考虑过梁与圈相交的扣减。1、板工程量(1)板体积(2)板模板(3)板高度超过3.6m增价(4)预制板2、板的工程量计算(1)板的体积=板的面积X板的厚度现浇混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。有梁板(包括主、次梁与板)按梁、板体积之和计算,无梁板按板和柱帽体积之和计算,各类板伸入墙内的板头并入板体积内计算,薄壳板的肋、基梁并入薄壳体积内计算。预制混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个尺寸30OmmX30Omm以内的孔洞所占体积,扣除空心板空洞体积。(2)板的模板=板的底模+板的周边模板板的底模=板的底面净面积板的周边模板=板的外露周边长度X板的厚度天津2004计算规则:混凝土、钢筋混凝土模板及支架按照设计施工图示混凝土体积计算。(3)碎梁高度超过3.6m增价=碎梁高度超过3.6m的墙体体积总和3、板的工程量计算的难点(1)异形板板的面积的计算比较麻烦;(2)计算模板时板的底面净面积比较麻烦;(3)计算模板时板的外漏周边长度比较麻烦;(4)无梁板要计算柱帽体积。
