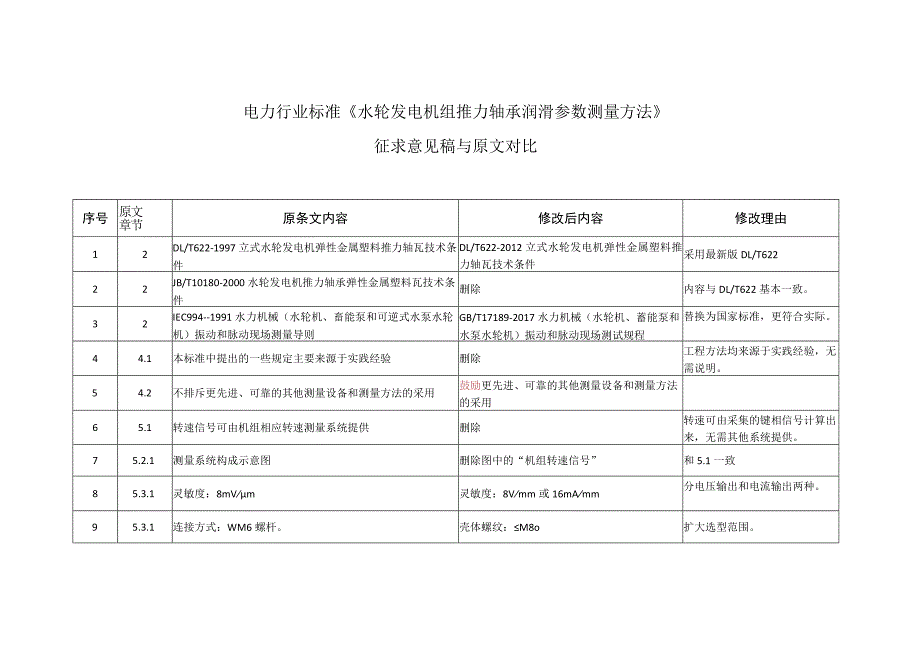

水轮发电机组推力轴承润滑参数测量方法与原文对比表.docx_第1页
第1页 / 共2页

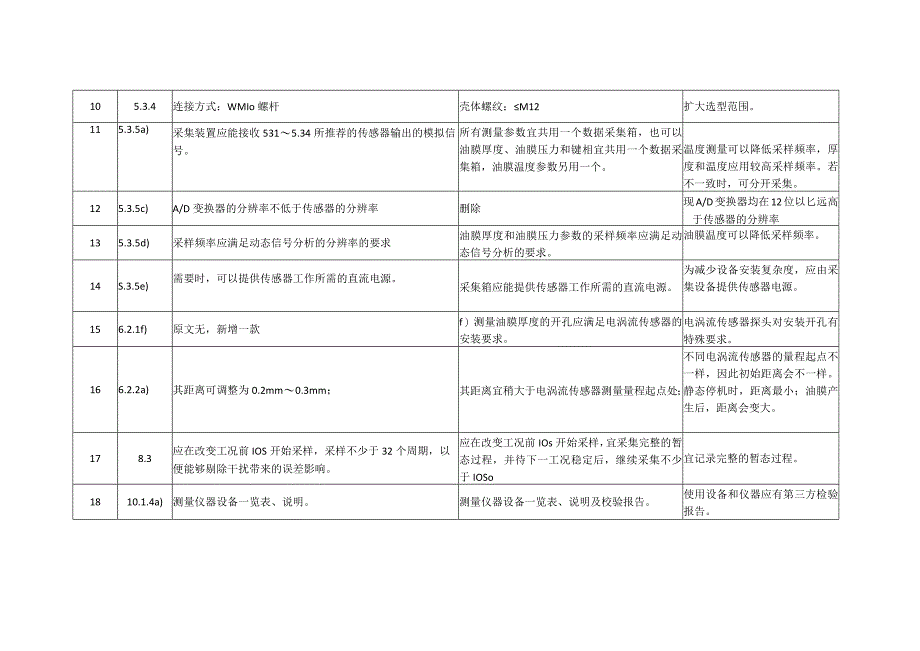

水轮发电机组推力轴承润滑参数测量方法与原文对比表.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《水轮发电机组推力轴承润滑参数测量方法与原文对比表.docx》由会员分享,可在线阅读,更多相关《水轮发电机组推力轴承润滑参数测量方法与原文对比表.docx(2页珍藏版)》请在第壹文秘上搜索。

1、电力行业标准水轮发电机组推力轴承润滑参数测量方法征求意见稿与原文对比序号文节原章原条文内容修改后内容修改理由12DL/T622-1997立式水轮发电机弹性金属塑料推力轴瓦技术条件DL/T622-2012立式水轮发电机弹性金属塑料推力轴瓦技术条件采用最新版DL/T62222JB/T10180-2000水轮发电机推力轴承弹性金属塑料瓦技术条件删除内容与DL/T622基本一致。32IEC994-1991水力机械(水轮机、畜能泵和可逆式水泵水轮机)振动和脉动现场测量导则GB/T17189-2017水力机械(水轮机、蓄能泵和水泵水轮机)振动和脉动现场测试规程替换为国家标准,更符合实际。44.1本标准中提

2、出的一些规定主要来源于实践经验删除工程方法均来源于实践经验,无需说明。54.2不排斥更先进、可靠的其他测量设备和测量方法的采用鼓励更先进、可靠的其他测量设备和测量方法的采用65.1转速信号可由机组相应转速测量系统提供删除转速可由采集的键相信号计算出来,无需其他系统提供。75.2.1测量系统构成示意图删除图中的“机组转速信号”和5.1一致85.3.1灵敏度:8mVm灵敏度:8Vmm或16mAmm分电压输出和电流输出两种。95.3.1连接方式:WM6螺杆。壳体螺纹:M8o扩大选型范围。105.3.4连接方式:WMIo螺杆壳体螺纹:M12扩大选型范围。115.3.5a)采集装置应能接收5315.34

3、所推荐的传感器输出的模拟信号。所有测量参数宜共用一个数据采集箱,也可以油膜厚度、油膜压力和键相宜共用一个数据采集箱,油膜温度参数另用一个。温度测量可以降低采样频率,厚度和温度应用较高采样频率。若不一致时,可分开采集。125.3.5c)A/D变换器的分辨率不低于传感器的分辨率删除现A/D变换器均在12位以匕远高于传感器的分辨率135.3.5d)采样频率应满足动态信号分析的分辨率的要求油膜厚度和油膜压力参数的采样频率应满足动态信号分析的要求。油膜温度可以降低采样频率。14S.3.5e)需要时,可以提供传感器工作所需的直流电源。采集箱应能提供传感器工作所需的直流电源。为减少设备安装复杂度,应由采集设

4、备提供传感器电源。156.2.1f)原文无,新增一款f)测量油膜厚度的开孔应满足电涡流传感器的安装要求。电涡流传感器探头对安装开孔有特殊要求。166.2.2a)其距离可调整为0.2mm0.3mm;其距离宜稍大于电涡流传感器测量量程起点处;不同电涡流传感器的量程起点不一样,因此初始距离会不一样。静态停机时,距离最小;油膜产生后,距离会变大。178.3应在改变工况前IOS开始采样,采样不少于32个周期,以便能够剔除干扰带来的误差影响。应在改变工况前IOs开始采样,宜采集完整的暂态过程,并待下一工况稳定后,继续采集不少于IOSo宜记录完整的暂态过程。1810.1.4a)测量仪器设备一览表、说明。测量仪器设备一览表、说明及校验报告。使用设备和仪器应有第三方检验报告。
