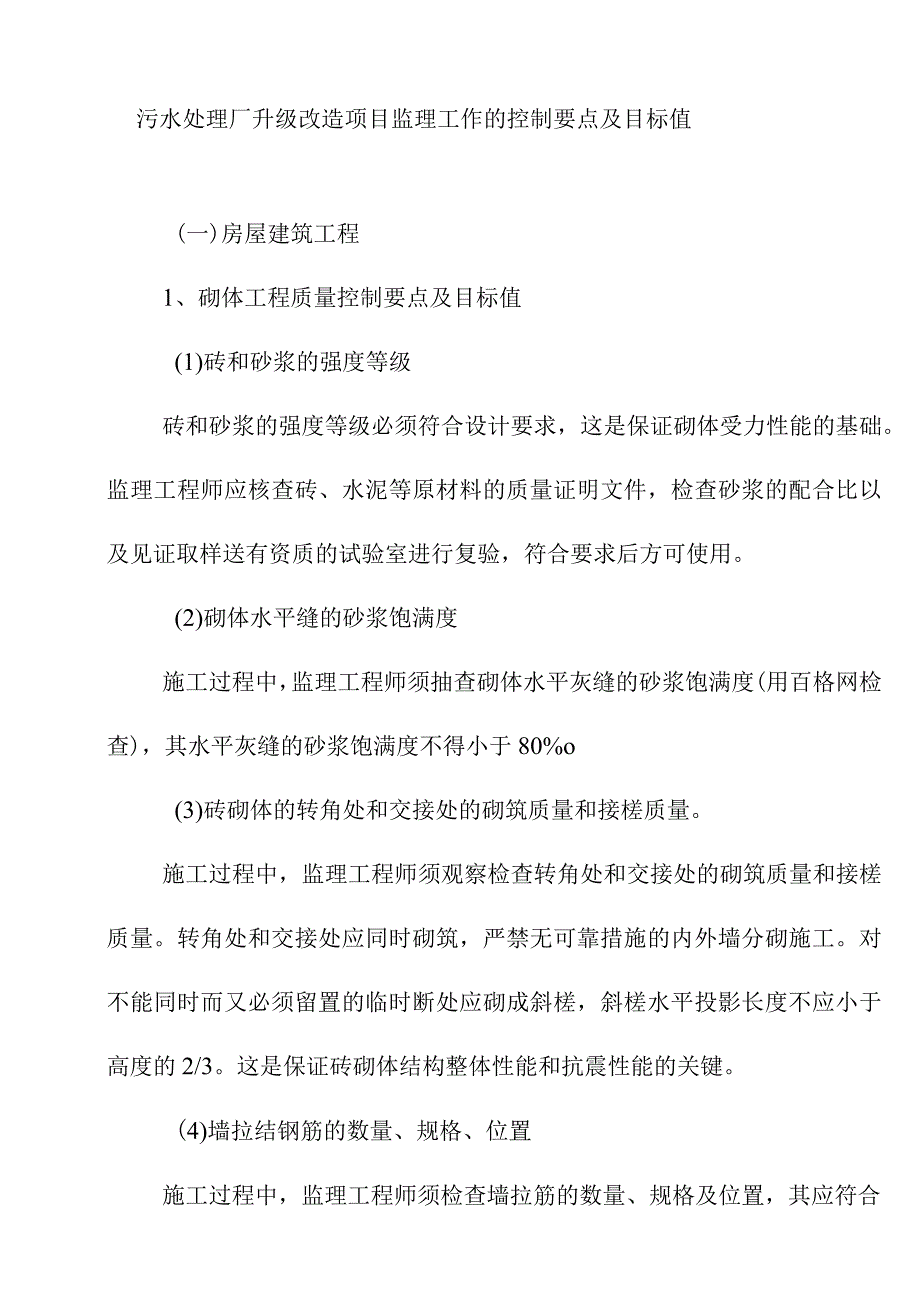

污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第1页
第1页 / 共69页

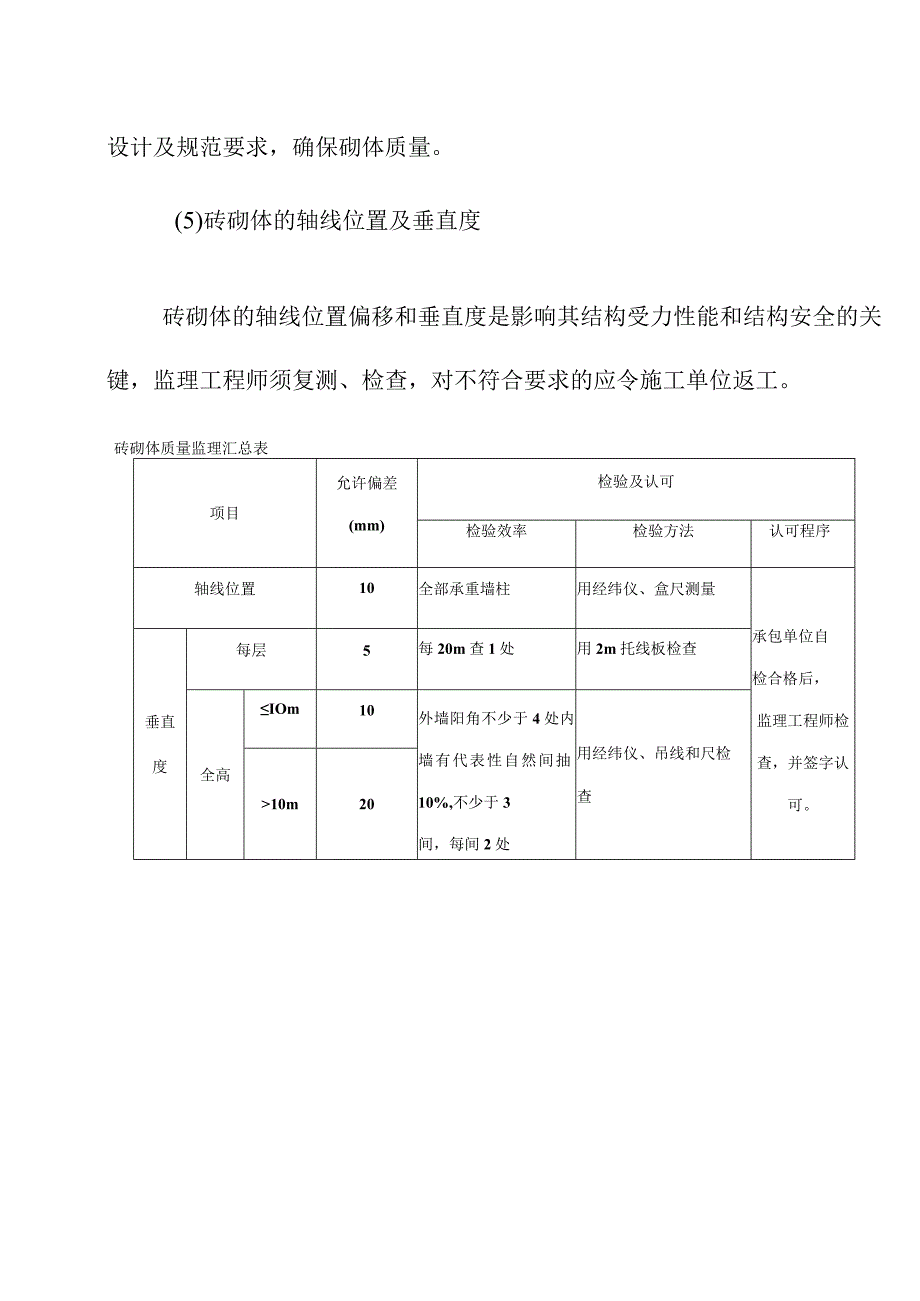

污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第2页
第2页 / 共69页

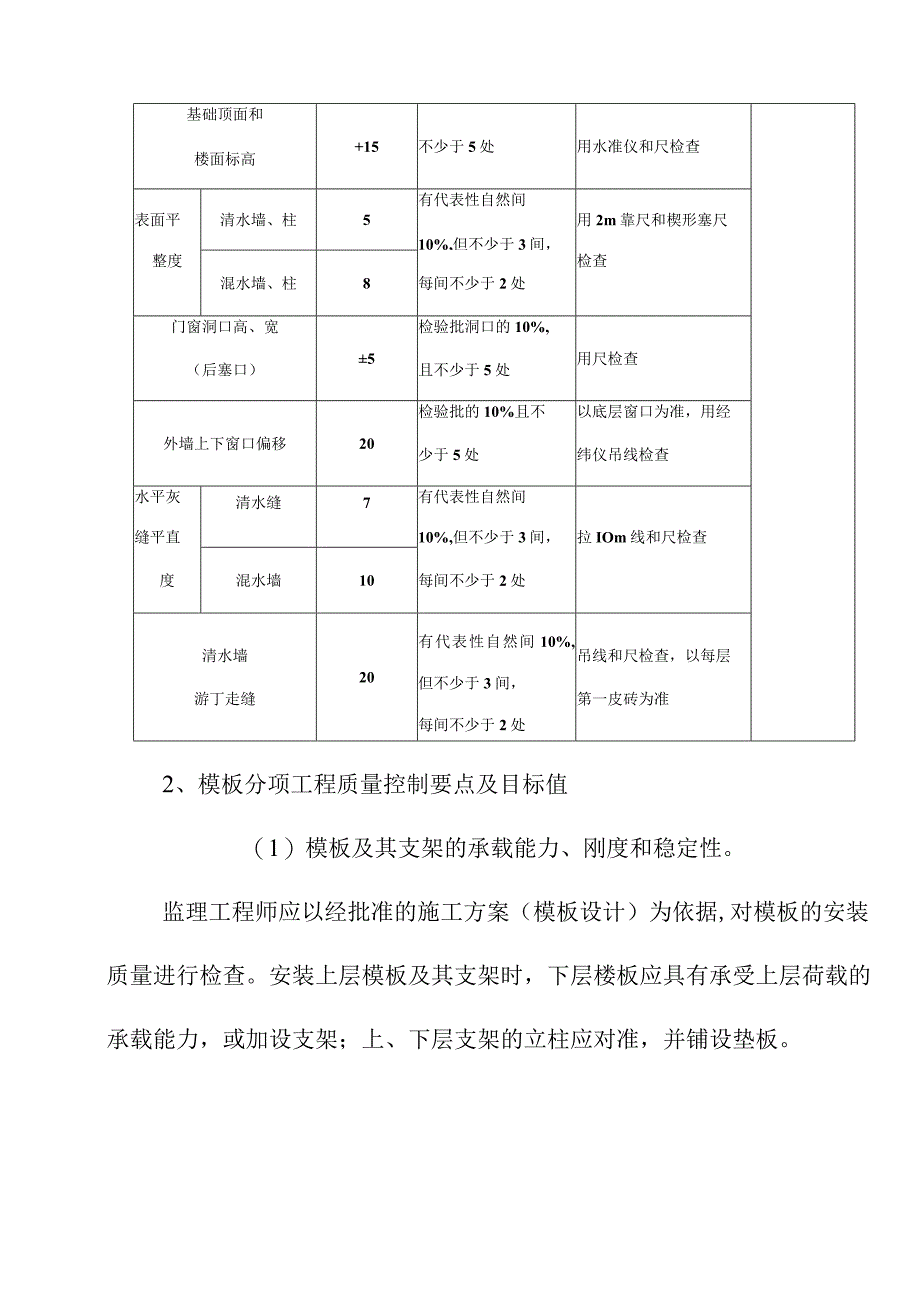

污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第3页
第3页 / 共69页
污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第4页
第4页 / 共69页
污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第5页
第5页 / 共69页
污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第6页
第6页 / 共69页
污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第7页
第7页 / 共69页
污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第8页
第8页 / 共69页
污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第9页
第9页 / 共69页
污水处理厂升级改造项目监理工作的控制要点及目标值.docx_第10页
第10页 / 共69页
亲,该文档总共69页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《污水处理厂升级改造项目监理工作的控制要点及目标值.docx》由会员分享,可在线阅读,更多相关《污水处理厂升级改造项目监理工作的控制要点及目标值.docx(69页珍藏版)》请在第壹文秘上搜索。

1、污水处理厂升级改造项目监理工作的控制要点及目标值(一)房屋建筑工程1、砌体工程质量控制要点及目标值(1)砖和砂浆的强度等级砖和砂浆的强度等级必须符合设计要求,这是保证砌体受力性能的基础。监理工程师应核查砖、水泥等原材料的质量证明文件,检查砂浆的配合比以及见证取样送有资质的试验室进行复验,符合要求后方可使用。(2)砌体水平缝的砂浆饱满度施工过程中,监理工程师须抽查砌体水平灰缝的砂浆饱满度(用百格网检查),其水平灰缝的砂浆饱满度不得小于80%o(3)砖砌体的转角处和交接处的砌筑质量和接槎质量。施工过程中,监理工程师须观察检查转角处和交接处的砌筑质量和接槎质量。转角处和交接处应同时砌筑,严禁无可靠措

2、施的内外墙分砌施工。对不能同时而又必须留置的临时断处应砌成斜槎,斜槎水平投影长度不应小于高度的2/3。这是保证砖砌体结构整体性能和抗震性能的关键。(4)墙拉结钢筋的数量、规格、位置施工过程中,监理工程师须检查墙拉筋的数量、规格及位置,其应符合设计及规范要求,确保砌体质量。(5)砖砌体的轴线位置及垂直度砖砌体的轴线位置偏移和垂直度是影响其结构受力性能和结构安全的关键,监理工程师须复测、检查,对不符合要求的应令施工单位返工。砖砌体质量监理汇总表项目允许偏差(mm)检验及认可检验效率检验方法认可程序轴线位置10全部承重墙柱用经纬仪、盒尺测量承包单位自检合格后,监理工程师检查,并签字认可。垂直度每层5

3、每20m查1处用2m托线板检查全高IOm10外墙阳角不少于4处内墙有代表性自然间抽10%,不少于3间,每间2处用经纬仪、吊线和尺检查10m20基础顶面和楼面标高+15不少于5处用水准仪和尺检查表面平清水墙、柱5有代表性自然间10%,但不少于3间,用2m靠尺和楔形塞尺整度混水墙、柱8每间不少于2处检查门窗洞口高、宽(后塞口)5检验批洞口的10%,且不少于5处用尺检查外墙上下窗口偏移20检验批的10%且不少于5处以底层窗口为准,用经纬仪吊线检查水平灰清水缝7有代表性自然间缝平直10%,但不少于3间,拉IOm线和尺检查度混水墙10每间不少于2处清水墙游丁走缝20有代表性自然间10%,但不少于3间,每

4、间不少于2处吊线和尺检查,以每层第一皮砖为准2、模板分项工程质量控制要点及目标值(1)模板及其支架的承载能力、刚度和稳定性。监理工程师应以经批准的施工方案(模板设计)为依据,对模板的安装质量进行检查。安装上层模板及其支架时,下层楼板应具有承受上层荷载的承载能力,或加设支架;上、下层支架的立柱应对准,并铺设垫板。(2)模板隔离剂不得沾污钢筋和碎接槎处。(3)模板的拆除时间底模及其支架拆除时的碎强度应符合设计要求;当设计无具体要求时,碎强度应符合GB50204-2002的规定。现浇结构模板安装质量监理汇总表项目允许偏差(mm)检验及认可检验频率检验方法认可程序轴线位置5在同一检验批内,对梁、柱和独

5、立基础,抽查构件数量的10%,旦不少于3件;对墙和钢尺检查承包单位自检合格后,监理工程师检查,并签字认可。底模上表面标高5用水准仪或拉线,钢尺检查截面内部尺寸基础10钢尺检查柱、墙、梁+4、-5钢尺检查层高不大6经纬仪或吊垂直度于50m板,按有代表性的自然间抽查10%,且不少于3间;对大空间结构,墙可按相邻轴线间高度5米左右划分检查面,板可按纵、横轴线划分检查面,抽查10%,且均不少于3面。线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺检查底模拆除时的碎强度要求构件类型构件跨度(m)达到设计的碎立方体抗压强度标准值的百分率()板25081OO

6、梁、拱、壳82758100悬壁构件Nloo注:检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值。3、钢筋分项工程质量控制要点及目标值(1)原材料质量的控制监理工程师应检查产品合格证、出厂检验报告,并见证取样送有资质的试验室进行复验,符合要求后方可使用,否则令其退场。(2)钢筋加工的质量控制监理工程师须按每工作班同一类型钢筋,同一加工设备抽查3件,检查其加工形状、尺寸偏差是否符合GB50204-2002之规定。(3)钢筋连接质量的控制监理工程师须检查钢筋连接质量,并见证取样送有资质试验室进行力学性能试验。连接接头数量、区段、面积百分率等均应符合GB50204-2002之规定。(4)钢筋安

7、装质量的控制钢筋安装时,受力钢筋的品种、级别、规格和数量必须符合设计要求。监理工程师应对梁、柱节点处钢筋作为关键点重点检查,对受力钢筋的品种、级别、规格和数量应全数检查。钢筋安装位置的偏差应符合GB50204-2002之规定。钢筋安装质量监理汇总表项目允许偏差(mm)检验及认可检验频率检验方法认可程序绑扎长、宽10同一检验钢尺检查钢筋网网眼尺寸20批,对梁、柱和独立钢尺量连续三档取最大值绑扎长10基础,抽钢尺检查钢筋骨架宽、高5查构件数量的钢尺检查承包单位间距1010%,且不钢尺量两端、自检合格排距5少于3件;对墙、板,中间各一点,取最大值后,监理工程师检查,受力保基础10按有代表钢尺检查并签

8、字认钢筋护层柱、梁5性的自然间抽查钢尺检查可。厚度板、墙、壳310%,且不少于3间;对大空间钢尺检查绑扎箍筋、横向钢20构件,墙钢尺量连续三筋间距可按相邻轴线间高档取最大值钢筋弯起点位置20度5m左钢尺检查中心线5右划分检钢尺检查位置查面,板可按纵、横轴线划预埋件水平高分检查钢尺和塞尺检+3、0面,抽查差10%,且均查不少于3面。注:1、检查预埋件中心线位置时,应沿纵、横两个方向量测,并取其中的较大值;2、表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上,且不得有超过表中数值1.5倍的尺寸偏差。钢筋加工质量监理汇总表项目允许偏差(mm)检验及认可检验频率检验方法认可程序

9、受力钢筋顺长度方向全长的净尺寸10按每工作班同一类型钢筋、同一加工设备抽查不少于3件。钢尺检查承包单位自检合格后,监理工程师检查,并签字认可。弯起钢筋的弯折位置20钢尺检查箍筋内净尺寸5钢尺检查4、碎分项工程质量控制要点(1)水泥、粗细骨料、外加剂等原材料质量的控制监理工程师应检查水泥等原材料的合格证、出厂检验报告,并见证取样送有资质的试验室进行复验,确认其质量符合要求后方可使用。(2)位配合比、坍落度的控制监理工程师应核查碎配合比,其配合比应满足碎强度等级、耐久性和工作要求。碎浇筑须进行开盘鉴定,并留置一组标养试件作为验证配合比的依据。(3)碎搅拌、计量质量的控制检查碎的搅拌时间和计量偏差,

10、发现问题令其改正,并要求其采取预防措施,确保竹质量。(4)碎的运输、浇筑质量的控制碎运输、浇筑及间歇的全部时间不应超过碎的初凝时间。同一施工段的碎应连续浇筑,并应在底层碎初凝之前将上一层碎浇筑完毕。碎浇筑过程中,须见证取样做碎强度试件,检查碎坍落度。5、现浇碎结构分项工程质量控制要点及目标值(1)现浇结构外观质量的控制现浇结构的外观质量不应有严重缺陷。对出现严重缺陷的部位,监理工程师应要求承包人提出技术处理方案,经有关各方认可后进行处理,并重新检查验收。(2)现浇结构尺寸偏差的控制现浇结构不应有影响结构性能和使用功能的尺寸偏差。对超过尺寸允许偏差且影响结构性能、使用功能的部位,监理工程师应要求

11、承包人提出技术处理方案,经有关各方认可后进行处理,并重新检查验收。现浇结构质量监理汇总表项目允许偏差(mm)检验及认可检验频率检验方法认可程序轴基础15按楼层、结钢尺检查承包人线独立基础10构缝或施工自检合位墙、柱、8段划分检验格后,监置梁批。在同一理工程剪力墙5检验批内,师检查,垂直层5m8对梁、柱和独立基础,经纬仪或吊线、钢尺并签字认可。度高5m10抽查构件数量的10%,检查全高(三)Hl0且30且不少于3件;对墙、经纬仪、钢尺检查标层高10板,按有代水准仪或高全高30表性的自然间抽查拉线、钢尺检查截面尺寸+8、-510%,且不钢尺检查电井筒长、少于3间;钢尺检查梯+25、0对大空间结井中

12、心线构,墙按相井筒全高H/1000且邻轴线间高经纬仪、钢(三)垂直30度5米左右尺检查度表面平整度8划分检查面,板按纵、2m靠尺和塞尺检查预预埋件10横轴线划分钢尺检查埋预埋螺栓5检查面,抽设查10%,且施均不少于三中面;电梯井心预埋管5应全数检线查;设备基位础应全数检置查。预留洞中心线位置15钢尺检查注:检查轴线、中心线位置时,应沿纵、横两个方向量测,并取其中的较大值。6、建筑装饰装修工程质量控制要点及目标值(1)装饰装修材料质量的控制1)建筑装饰装修工程所用材料的品种、规格和质量应符合设计要求和国家现行标准的规定。所有材料的品种、规格、外观和尺寸都应经监理工程师验收认可,并具有产品合格证书、中文说明及相关性能的检测报告。主要材料还应抽样复验,符合要求后方可使用。2)建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质限量标准的规定。3)建筑装饰装修工程所用的材料应按设计要求进行防火、防腐和防虫处理。(2)施工质量的控制1)要求承包人报相应的施工技
