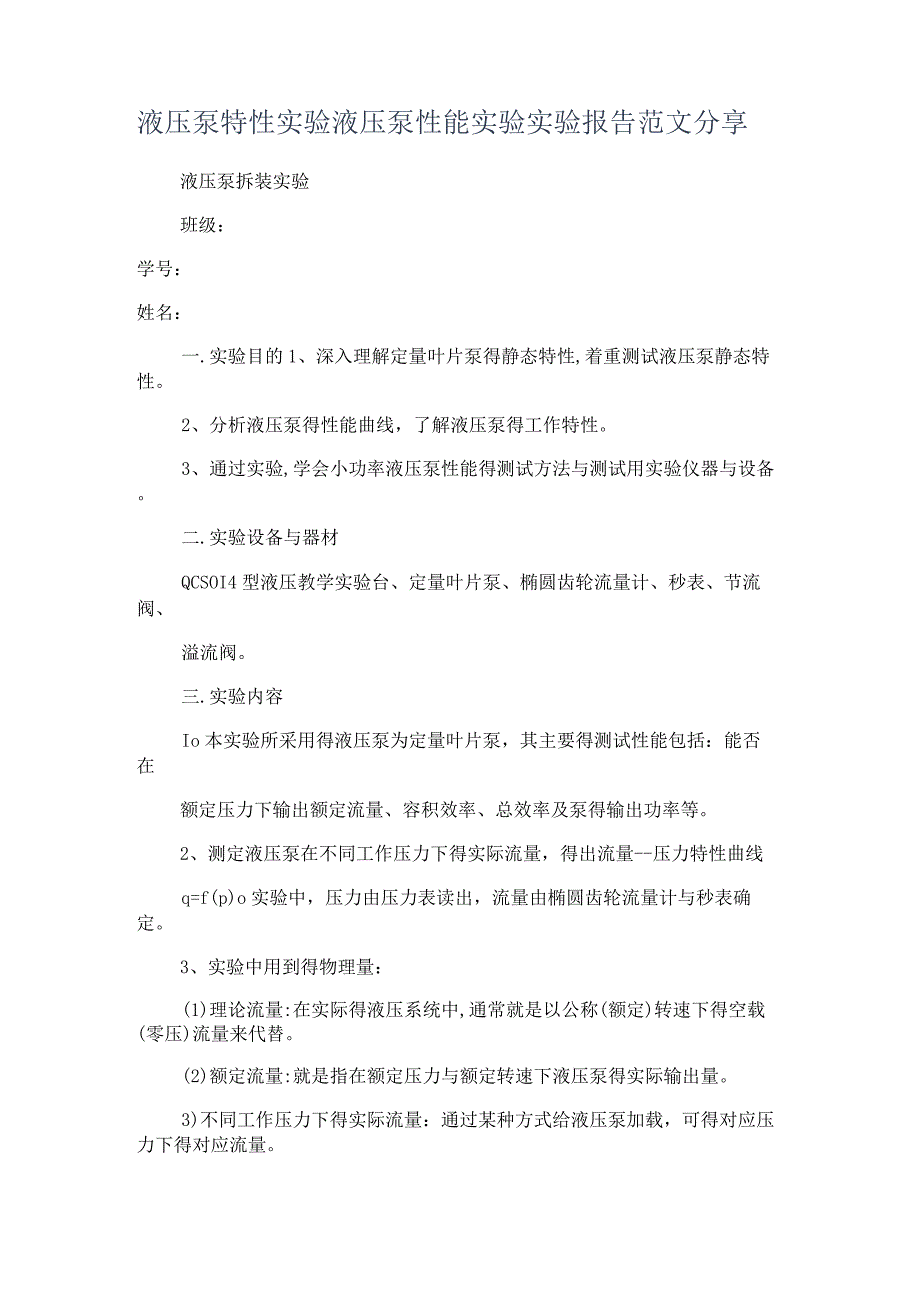

1、液压泵特性实验液压泵性能实验实验报告范文分享液压泵拆装实验班级：学号：姓名：一.实验目的1、深入理解定量叶片泵得静态特性,着重测试液压泵静态特性。2、分析液压泵得性能曲线，了解液压泵得工作特性。3、通过实验,学会小功率液压泵性能得测试方法与测试用实验仪器与设备。二.实验设备与器材QCSOI4型液压教学实验台、定量叶片泵、椭圆齿轮流量计、秒表、节流阀、溢流阀。三.实验内容Io本实验所采用得液压泵为定量叶片泵，其主要得测试性能包括：能否在额定压力下输出额定流量、容积效率、总效率及泵得输出功率等。2、测定液压泵在不同工作压力下得实际流量，得出流量-压力特性曲线q=f(p)o实验中，压力由压力表读出，

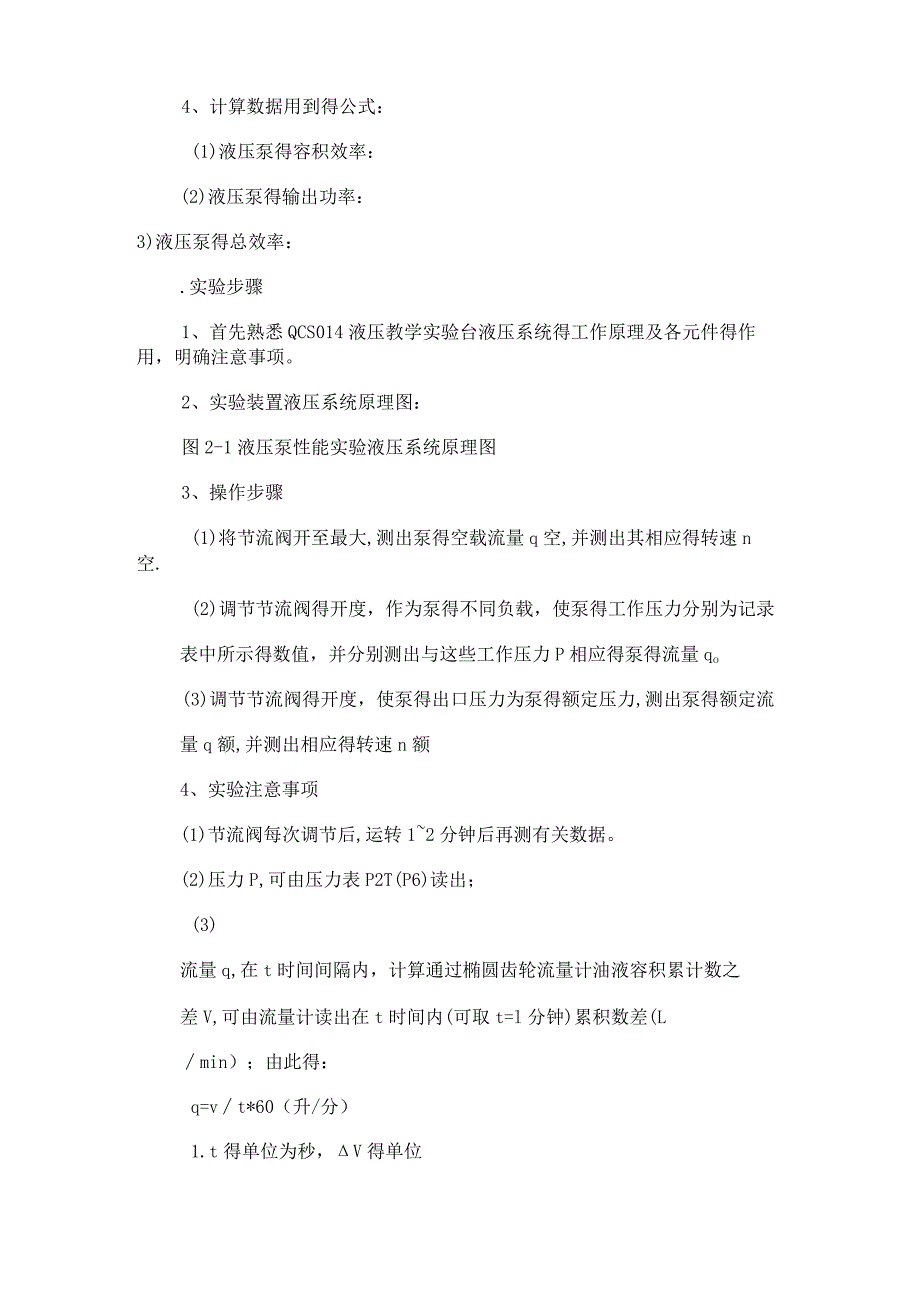

2、流量由椭圆齿轮流量计与秒表确定。3、实验中用到得物理量：(1)理论流量:在实际得液压系统中,通常就是以公称(额定)转速下得空载(零压)流量来代替。(2)额定流量:就是指在额定压力与额定转速下液压泵得实际输出量。3)不同工作压力下得实际流量：通过某种方式给液压泵加载，可得对应压力下得对应流量。4、计算数据用到得公式：(1)液压泵得容积效率：(2)液压泵得输出功率：3)液压泵得总效率：.实验步骤1、首先熟悉QCS014液压教学实验台液压系统得工作原理及各元件得作用，明确注意事项。2、实验装置液压系统原理图：图2-1液压泵性能实验液压系统原理图3、操作步骤(1)将节流阀开至最大,测出泵得空载流量q空

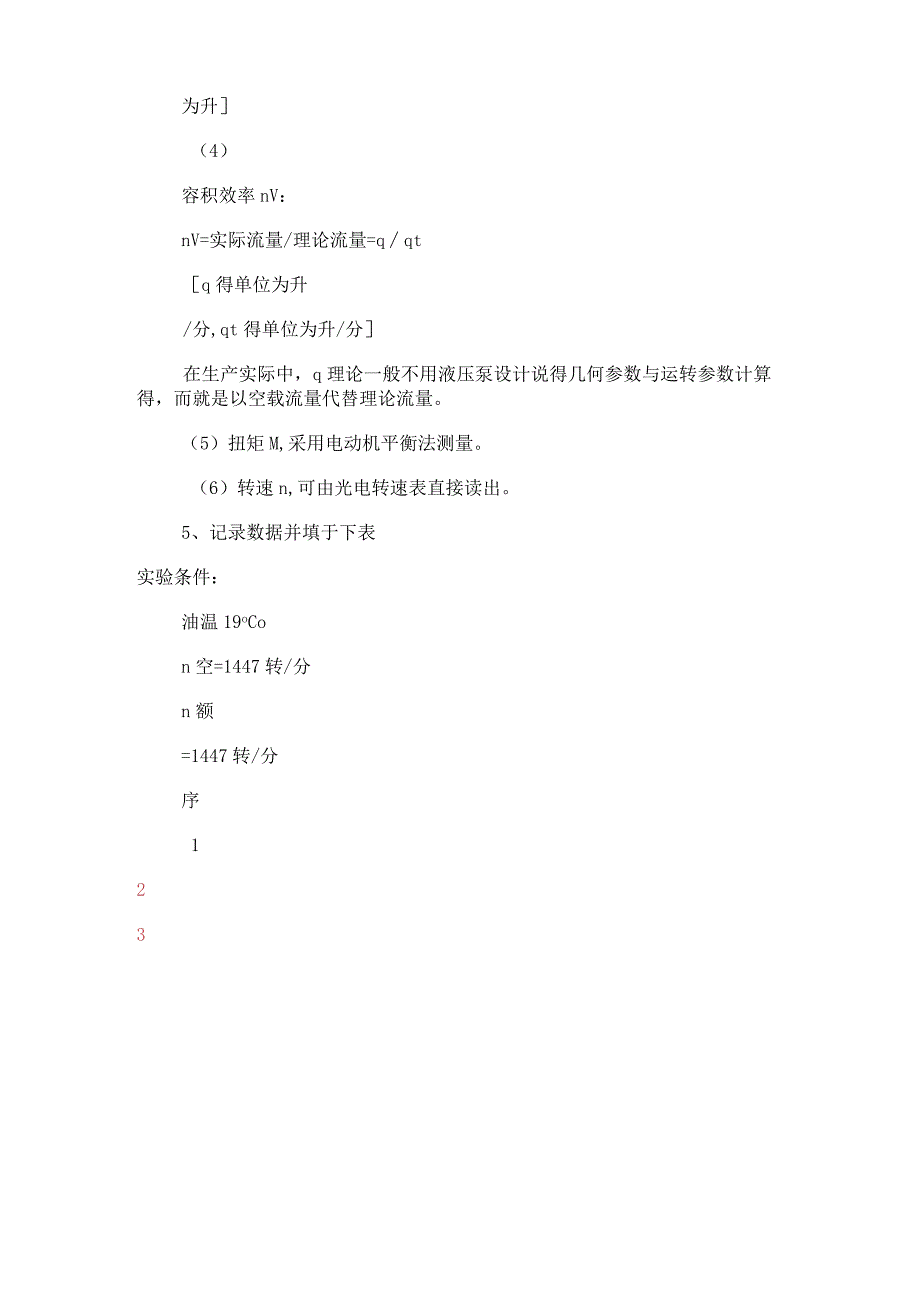

3、,并测出其相应得转速n空.(2)调节节流阀得开度，作为泵得不同负载，使泵得工作压力分别为记录表中所示得数值，并分别测出与这些工作压力P相应得泵得流量qo(3)调节节流阀得开度，使泵得出口压力为泵得额定压力,测出泵得额定流量q额,并测出相应得转速n额4、实验注意事项(1)节流阀每次调节后,运转12分钟后再测有关数据。(2)压力P,可由压力表P2T(P6)读出；(3)流量q,在t时间间隔内，计算通过椭圆齿轮流量计油液容积累计数之差V,可由流量计读出在t时间内(可取t=l分钟)累积数差(Lmin）；由此得：q=vt*60（升/分）1.t得单位为秒，V得单位为升（4）容积效率nV：nV=实际流量/理论
4、流量=qqtq得单位为升/分,qt得单位为升/分在生产实际中，q理论一般不用液压泵设计说得几何参数与运转参数计算得，而就是以空载流量代替理论流量。（5）扭矩M,采用电动机平衡法测量。（6）转速n,可由光电转速表直接读出。5、记录数据并填于下表实验条件：油温19oCon空=1447转/分n额=1447转/分序12367数被测泵得压力P3、544、55、O5、56、O7号据(MPa)项1O目1泵输出油液容积得变化量(L)对应得所用得时间tO泵得流量q(1/)泵得输出功率P0(kw)电机功率(泵得输入功率)Pi(kw)泵得总效率总()泵得容积效率V(%)1、021、141、271、411、531、6
5、81、941、171、321、451、571、71、82五.思考题1、实验油路中溢流阀起什么作用？答:做安全阀,溢流稳压。2、在实验系统中调节节流阀为什么能对被试泵进行加载？答:因为流量就是恒定得，当逐渐关闭节流阀得时候，过流面积减小,压差必须增大，才能保证流量不变.节流阀得后面直接接油箱，压力为零，压力差增大，阀前得压力增大,泵得出油压力必然升高.所以可以用节流阀模拟负载，用于压力检测。3、从液压泵得效率曲线中可得到什么启发？答：可以知道在何种压力、转速工作情况下效率最高,尽量在此情况下节能;可以知道哪种形式得产品效率高、选择性能好得产品。六.实验心得本次实验就是我们来到这个学校第一次进入液压与气动得实验室,我们见到了以前都没有见过得液压元件与设备,通过这次实验我学会了小功率液压泵性能得测试方法与测试用实验仪器与设备,这次实验其主要得测试性能包括:能否在额定压力下输出额定流量、容积效率、总效率及泵得输出功率等，对课本上得知识更加形象得让我理解了一些知识点,收益很大。
