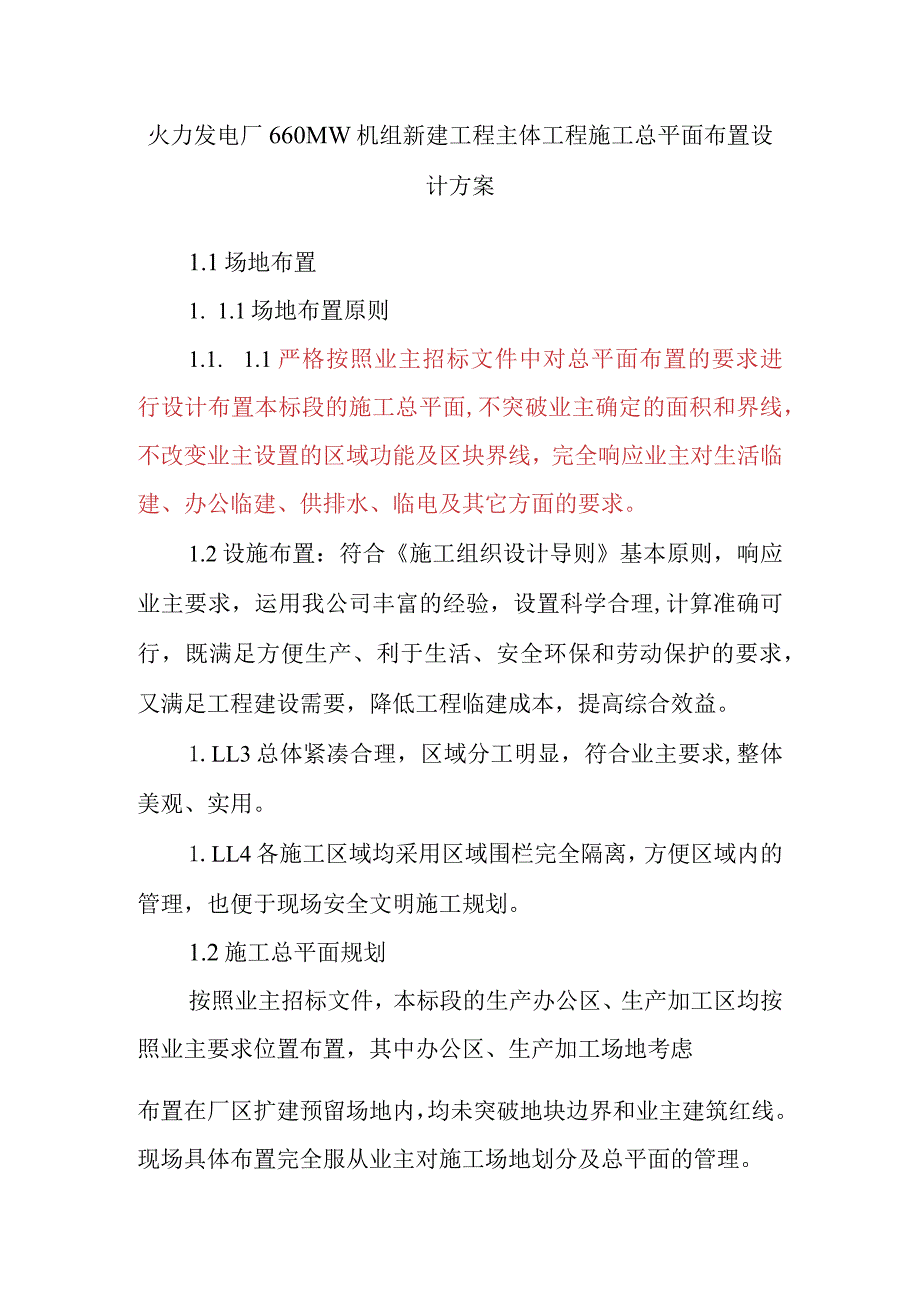

1、火力发电厂660MW机组新建工程主体工程施工总平面布置设计方案1.1场地布置1. 1.1场地布置原则1.1. 1.1严格按照业主招标文件中对总平面布置的要求进行设计布置本标段的施工总平面,不突破业主确定的面积和界线，不改变业主设置的区域功能及区块界线，完全响应业主对生活临建、办公临建、供排水、临电及其它方面的要求。1.2设施布置：符合施工组织设计导则基本原则，响应业主要求，运用我公司丰富的经验，设置科学合理,计算准确可行，既满足方便生产、利于生活、安全环保和劳动保护的要求，又满足工程建设需要，降低工程临建成本，提高综合效益。1.LL3总体紧凑合理，区域分工明显，符合业主要求,整体美观、实用。1

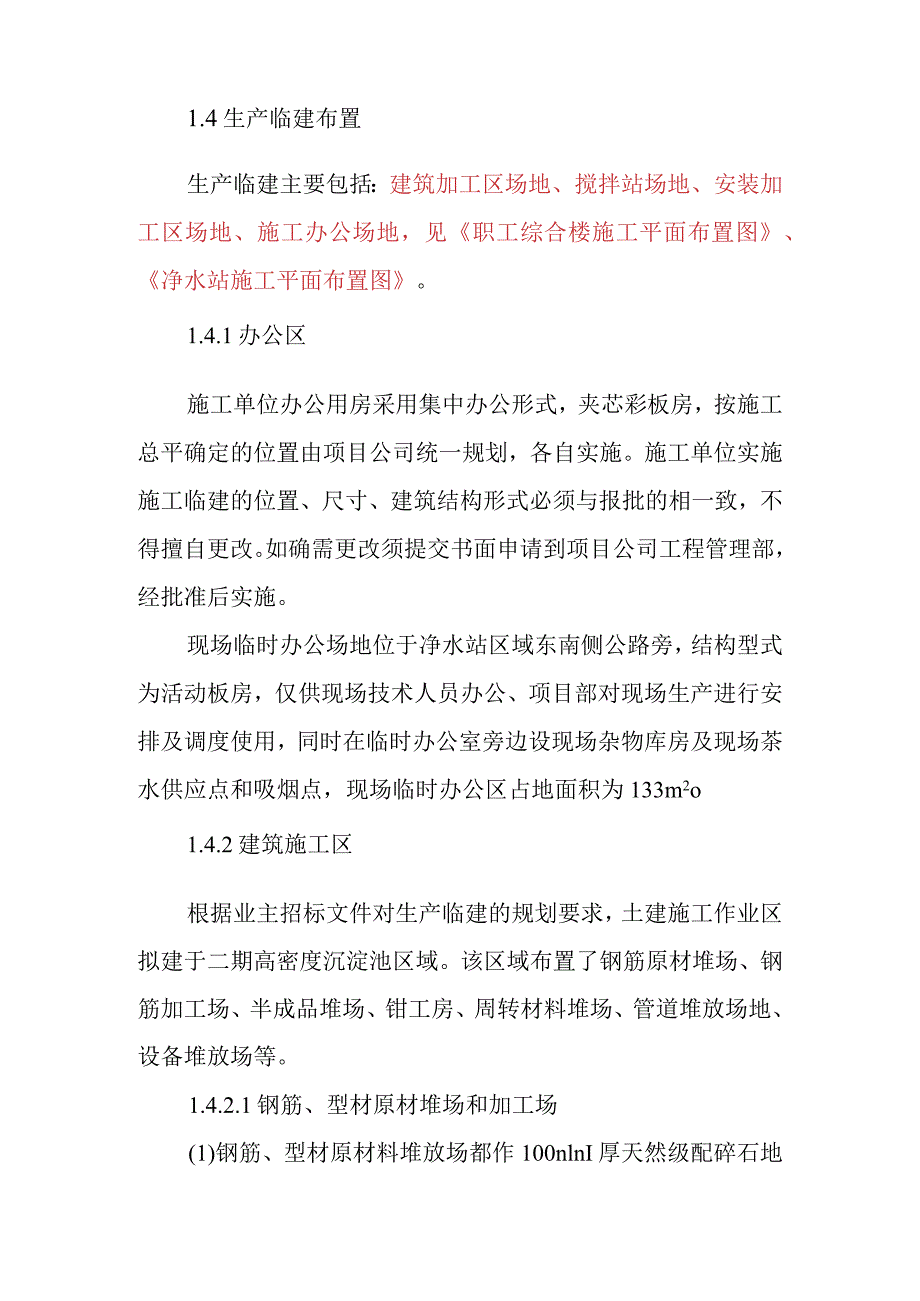

2、.LL4各施工区域均采用区域围栏完全隔离，方便区域内的管理，也便于现场安全文明施工规划。1.2施工总平面规划按照业主招标文件，本标段的生产办公区、生产加工区均按照业主要求位置布置，其中办公区、生产加工场地考虑布置在厂区扩建预留场地内，均未突破地块边界和业主建筑红线。现场具体布置完全服从业主对施工场地划分及总平面的管理。1.4生产临建布置生产临建主要包括：建筑加工区场地、搅拌站场地、安装加工区场地、施工办公场地，见职工综合楼施工平面布置图、净水站施工平面布置图。1.4.1办公区施工单位办公用房采用集中办公形式，夹芯彩板房，按施工总平确定的位置由项目公司统一规划，各自实施。施工单位实施施工临建的位
3、置、尺寸、建筑结构形式必须与报批的相一致，不得擅自更改。如确需更改须提交书面申请到项目公司工程管理部，经批准后实施。现场临时办公场地位于净水站区域东南侧公路旁，结构型式为活动板房，仅供现场技术人员办公、项目部对现场生产进行安排及调度使用，同时在临时办公室旁边设现场杂物库房及现场茶水供应点和吸烟点，现场临时办公区占地面积为133m2o1.4.2建筑施工区根据业主招标文件对生产临建的规划要求，土建施工作业区拟建于二期高密度沉淀池区域。该区域布置了钢筋原材堆场、钢筋加工场、半成品堆场、钳工房、周转材料堆场、管道堆放场地、设备堆放场等。1.4.2.1钢筋、型材原材堆场和加工场(1)钢筋、型材原材料堆放

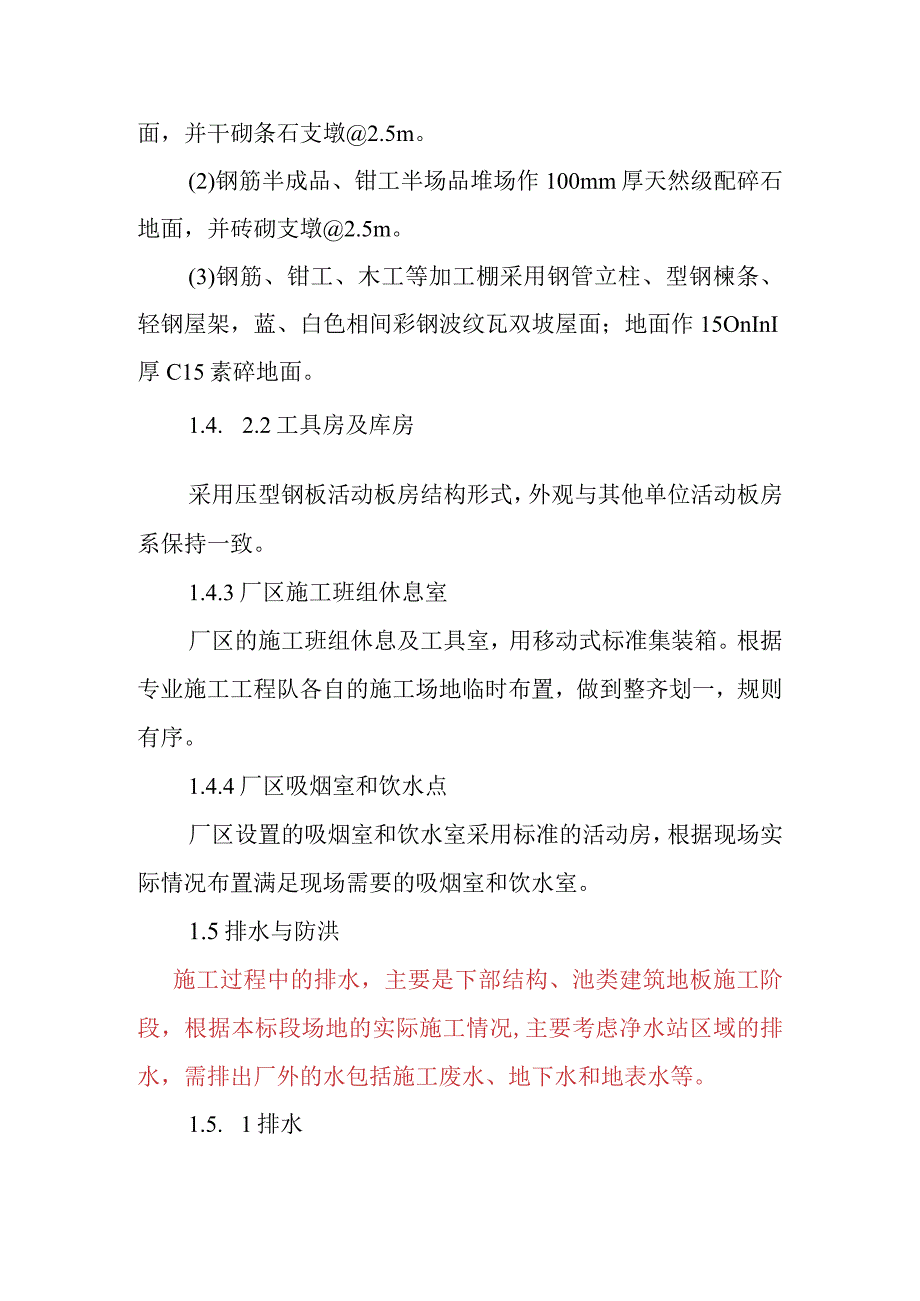

4、场都作100nlnI厚天然级配碎石地面，并干砌条石支墩2.5m。(2)钢筋半成品、钳工半场品堆场作100mm厚天然级配碎石地面，并砖砌支墩2.5m。(3)钢筋、钳工、木工等加工棚采用钢管立柱、型钢楝条、轻钢屋架，蓝、白色相间彩钢波纹瓦双坡屋面；地面作15OnInI厚C15素碎地面。1.4. 2.2工具房及库房采用压型钢板活动板房结构形式，外观与其他单位活动板房系保持一致。1.4.3厂区施工班组休息室厂区的施工班组休息及工具室，用移动式标准集装箱。根据专业施工工程队各自的施工场地临时布置，做到整齐划一，规则有序。1.4.4厂区吸烟室和饮水点厂区设置的吸烟室和饮水室采用标准的活动房，根据现场实际情
5、况布置满足现场需要的吸烟室和饮水室。1.5排水与防洪施工过程中的排水，主要是下部结构、池类建筑地板施工阶段，根据本标段场地的实际施工情况,主要考虑净水站区域的排水，需排出厂外的水包括施工废水、地下水和地表水等。1.5. 1排水雨水排水系统与净水站区雨排水系统相结合，采用道路旁的明沟结合管道排水方式组织排水，雨水可汇集后通过新建的雨水沟排入净水站外的道路雨水沟。道路旁的明沟兼作地表截水沟，防止地表水流入基坑内。由于基础基坑排水量较大，单个基坑排水采用QY-25或QY-50潜水泵抽水，抽入排水沟集中有组织的排出厂区外。施工废水主要在搅拌站，混凝土生产过程中产生的废水,含有大量的水泥浆等容易凝固的沉淀物。因此，对搅拌站产生的施工废水设置二级沉淀池，沉淀池做在排水沟下方，其顶部标高与排水沟内底标高相同，施工废水经沉淀后再排入主排水沟排向厂外。1.5.2防洪施工期间防洪主要考虑预防基坑及场地低洼处的雨季洪水。基坑底部四周应设置排水沟和集水井，并配置水泵，以保证基坑在在雨季不被水淹没。
