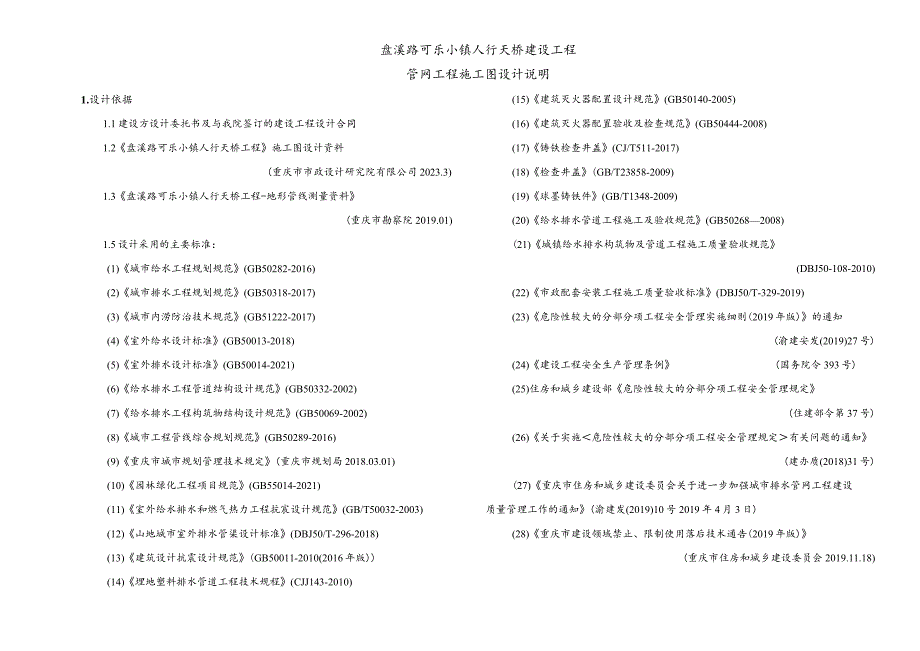

1、盘溪路可乐小镇人行天桥建设工程管网工程施工图设计说明1.设计依据(15)建筑灭火器配置设计规范(GB50140-2005)1.1建设方设计委托书及与我院签订的建设工程设计合同(16)建筑灭火器配置验收及检查规范(GB50444-2008)1.2盘溪路可乐小镇人行天桥工程施工图设计资料(17)铸铁检查井盖(CJ/T511-2017)(重庆市市政设计研究院有限公司2023.3)(18)检查井盖(GB/T23858-2009)1.3盘溪路可乐小镇人行天桥工程-地形管线测量资料(19)球墨铸铁件(GB/T1348-2009)(重庆市勘察院2019.01)(20)给水排水管道工程施工及验收规范(GB50
2、2682008)1.5设计采用的主要标准：(21)城镇给水排水构筑物及管道工程施工质量验收规范(1)城市给水工程规划规范(GB50282-2016)(DBJ50-108-2010)(2)城市排水工程规划规范(GB50318-2017)(22)市政配套安装工程施工质量验收标准(DBJ50/T-329-2019)(3)城市内涝防治技术规范(GB51222-2017)(23)危险性较大的分部分项工程安全管理实施细则(2019年版)的通知(4)室外给水设计标准(GB50013-2018)(渝建安发(2019)27号)(5)室外排水设计标准(GB50014-2021)(24)建设工程安全生产管理条例(国
3、务院令393号)(6)给水排水工程管道结构设计规范(GB50332-2002)(25)住房和城乡建设部危险性较大的分部分项工程安全管理规定(7)给水排水工程构筑物结构设计规范(GB50069-2002)(住建部令第37号)(8)城市工程管线综合规划规范(GB50289-2016)(26)关于实施危险性较大的分部分项工程安全管理规定有关问题的通知(9)重庆市城市规划管理技术规定(重庆市规划局2018.03.01)(建办质(2018)31号)(10)园林绿化工程项目规范(GB55014-2021)(27)重庆市住房和城乡建设委员会关于进一步加强城市排水管网工程建设(11)室外给水排水和燃气热力工程

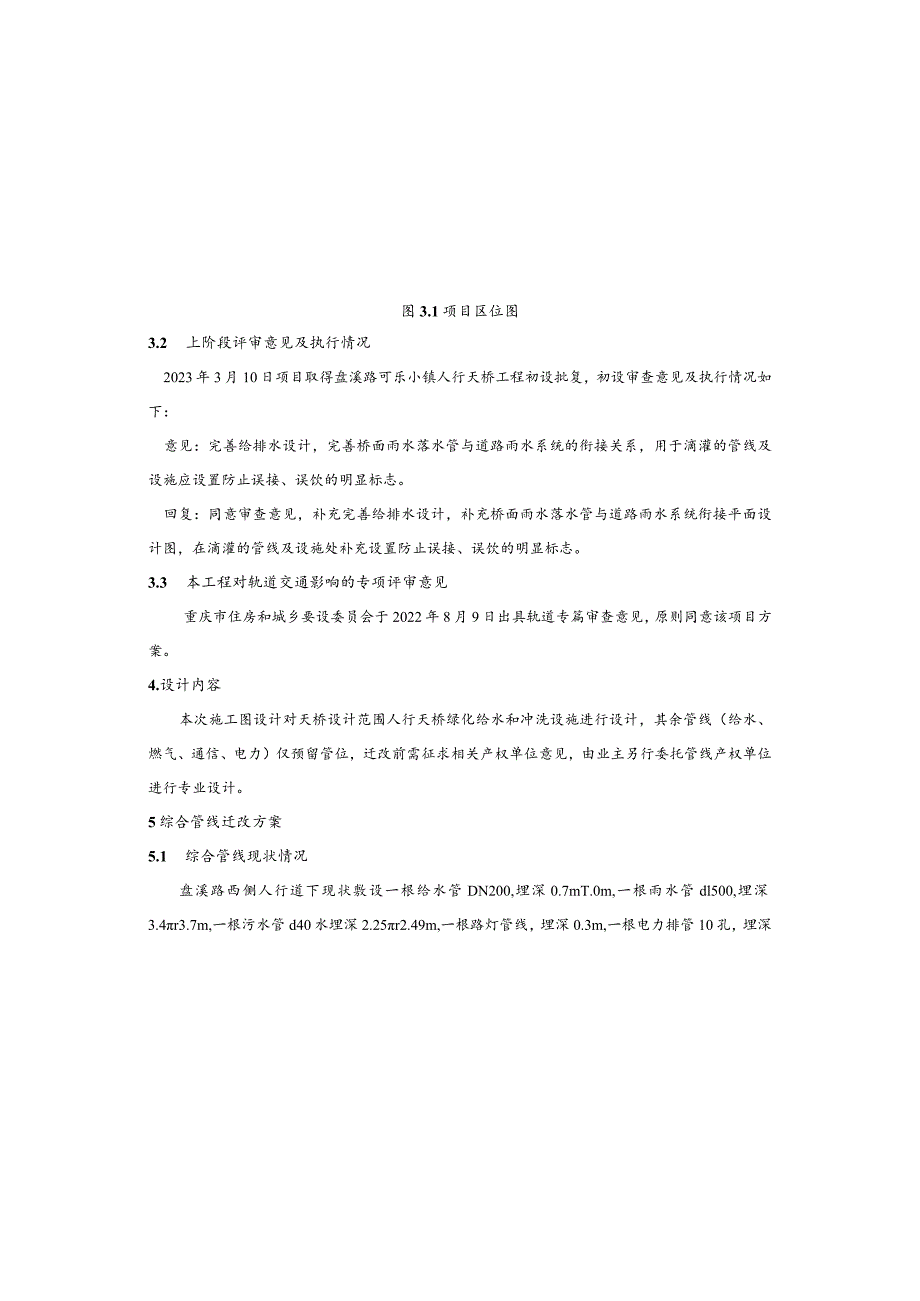

4、抗宸设计规范(GB/T50032-2003)质量管理工作的通知(渝建发(2019)10号2019年4月3日)(12)山地城市室外排水管渠设计标准(DBJ50/T-296-2018)(28)重庆市建设领域禁止、限制使用落后技术通告(2019年版)(13)建筑设计抗震设计规范(GB50011-2010(2016年版)(重庆市住房和城乡建设委员会2019.11.18)(14)埋地塑料排水管道工程技术规程(CJJ143-2010)图3.1项目区位图3.2 上阶段评审意见及执行情况2023年3月10日项目取得盘溪路可乐小镇人行天桥工程初设批复，初设审查意见及执行情况如下：意见：完善给排水设计，完善桥面雨
5、水落水管与道路雨水系统的衔接关系，用于滴灌的管线及设施应设置防止误接、误饮的明显标志。回复：同意审查意见，补充完善给排水设计，补充桥面雨水落水管与道路雨水系统衔接平面设计图，在滴灌的管线及设施处补充设置防止误接、误饮的明显标志。3.3 本工程对轨道交通影响的专项评审意见重庆市住房和城乡要设委员会于2022年8月9日出具轨道专篇审查意见，原则同意该项目方案。4.设计内容本次施工图设计对天桥设计范围人行天桥绿化给水和冲洗设施进行设计，其余管线（给水、燃气、通信、电力）仅预留管位，迁改前需征求相关产权单位意见，由业主另行委托管线产权单位进行专业设计。5综合管线迁改方案5.1 综合管线现状情况盘溪路西

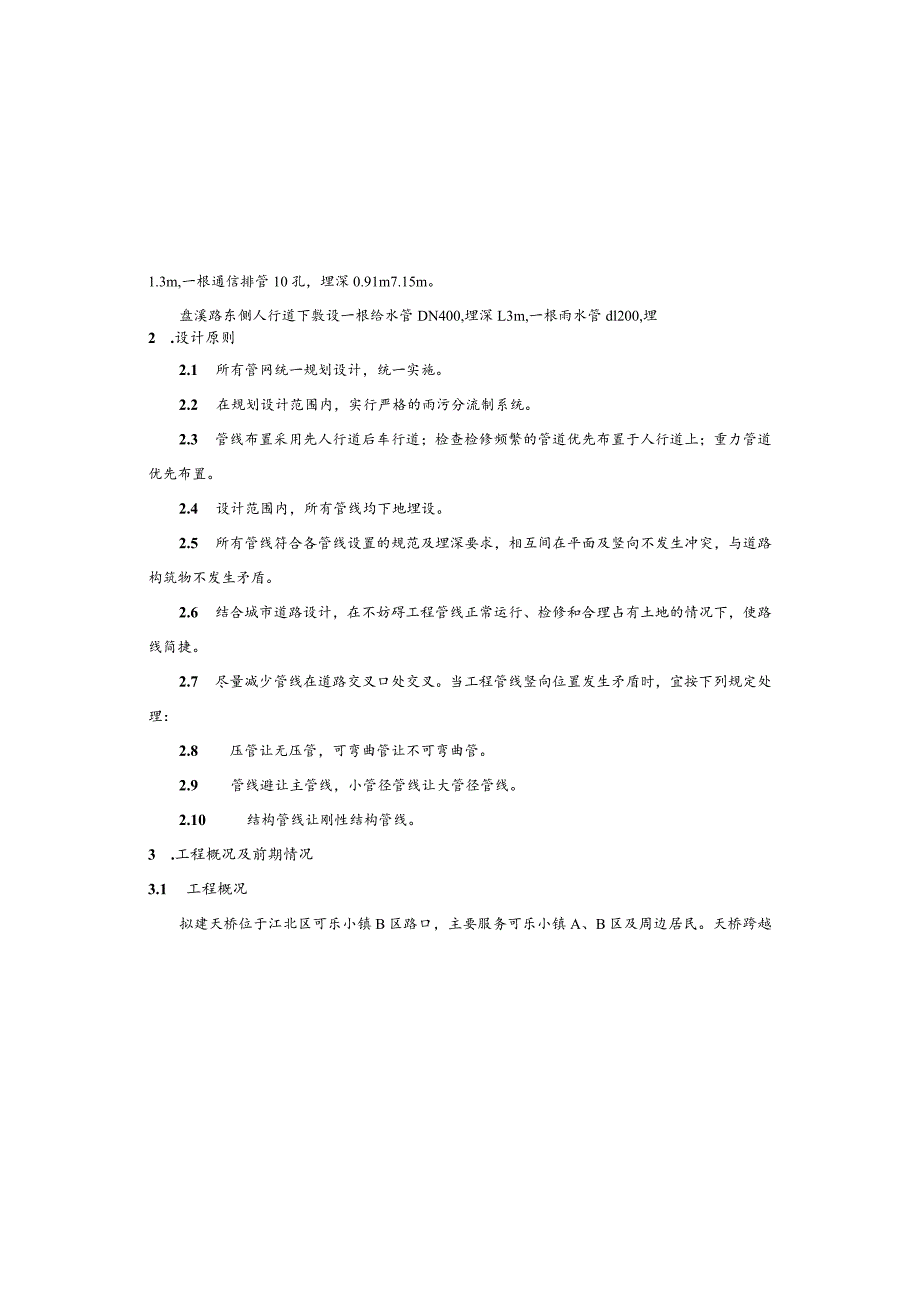

6、侧人行道下现状敷设一根给水管DN200,埋深0.7mT.0m,一根雨水管dl500,埋深3.4r3.7m,一根污水管d40水埋深2.25r2.49m,一根路灯管线，埋深0.3m,一根电力排管10孔，埋深1.3m,一根通信排管10孔，埋深0.91m7.15m。盘溪路东侧人行道下敷设一根给水管DN400,埋深L3m,一根雨水管dl200,埋2 .设计原则2.1 所有管网统一规划设计，统一实施。2.2 在规划设计范围内，实行严格的雨污分流制系统。2.3 管线布置采用先人行道后车行道；检查检修频繁的管道优先布置于人行道上；重力管道优先布置。2.4 设计范围内，所有管线均下地埋设。2.5 所有管线符合各
7、管线设置的规范及埋深要求，相互间在平面及竖向不发生冲突，与道路构筑物不发生矛盾。2.6 结合城市道路设计，在不妨碍工程管线正常运行、检修和合理占有土地的情况下，使路线简捷。2.7 尽量减少管线在道路交叉口处交叉。当工程管线竖向位置发生矛盾时，宜按下列规定处理：2.8 压管让无压管，可弯曲管让不可弯曲管。2.9 管线避让主管线，小管径管线让大管径管线。2.10 结构管线让刚性结构管线。3 .工程概况及前期情况3.1 工程概况拟建天桥位于江北区可乐小镇B区路口，主要服务可乐小镇A、B区及周边居民。天桥跨越现状盘溪路，盘溪路北接石子山立交，南连武江路立交，是江北区重要南北通道。新建天桥与新城馨苑人行
8、天桥的距离约200m,与武江路立交的距离约35Onu现状道路下存在现状综合管网，与新建天桥桥墩、直梯冲突，因此需对部分综合管网进行迁改。综上所述，本项目还建综合管线与轨道环线主体无交叉，仅位于轨道保护线范围内,与轨道平面距离21.61-23.68m,与相应轨面高差18.648-19.898m新建天桥给水管敷设在天桥桥面的花池内，与轨道高差25.708m。因此，本次项目还建综合管线和新建绿化给水管对轨道环线影响较小。6人行天桥绿化濯溉及冲洗设施1.1 绿化灌溉系统6 .Ll设计内容人行天桥绿化区域灌溉采用人工滴灌系统，濯溉用水由DN25给水管沿桥墩引至桥面。于天桥外侧栏杆基础下方铺设一条DN25
9、输水干管，双侧花槽纵向设置16mm滴灌管，每间隔300InnI设置一处滴头。在干管接出支管处安装PE管与滴灌管专用连接阀门。在天桥梯道终点设置两处快速取水阀，用于桥面冲洗用水。桥梁灌溉用水由市政给水管网提供，本次设计市政水源为盘溪路东侧人行道下DN400给水管。7 .L2滴濯系统设计(1)流量及管径计算根据园林绿地灌溉工程技术规程管道设计流量应等于同时工作数量最多的灌水器流量之和，可按下式计算：式中：QCd一管道或管道设计流量(Lh)；n一管道或管道供水同时工作的最多灌水器数目;g管网水利用系数，0.95T.0。深3m,一根污水管d400,埋深2.82m,一根路灯管线4孔，埋深0.4m,一根电
10、力1孔，埋深0.3m,两根通信排管，一根规模6孔，埋深1m,另一根规模2孔，埋深0.57m,一根燃气管d燃9,埋深LInU5.2综合管线迁改方案现状道路下综合管线较多，本次新建人行天桥桥墩与盘西路西侧人行道现状电力，通信管线冲突。其中电力、通信管线本次设计仅考虑迁改走廊，由管线产权单位进行专项设计。迁改设计详见综合管网迁改平面图。管线保护方案经产权单位同意后方可施工。施工现场若发现与设计情况不符，及时通知业主，监理，设计以及涉及相关利害单位协商，协商一致时方可施工，工程量以实际施工验收合格的工程量为准。表5.1电力、通信现状管线迁改表序EJ现状管线现状覆土(m)尺寸迁改长度(m)管线单位电力管
11、线IDL53DL541.310孔25电力公司通信管线2TX134TX1370.32孔24交通5.3还建综合管线与轨道环线关系盘溪路西侧1处电力管线10孔迁改至西侧人行道下。电力管中心距轨道平面距离23.68m,电力管道标高301.54m,对应的轨道顶标高282.892m,高差18.648m。盘溪路西侧1处通信管线2孔改迁至西侧人行道下，通信管线中心距轨道平面距离21.61m,通信管道标高302.79m,对应的轨道顶标高282.892m,高差19.898m。新建天桥花池内敷设绿化浇灌给水管DN25,最不利点管内底标高308.6m,与轨道平面相交，对应轨道线轨顶标高282.892m,高差25.70
12、8m。绿化给水管道0.12.226DN25493.921.1770.22经计算绿化给水管线所需管网静水压力不小于0.22MPa,同时不大于0.35MPa。给水压力大于0.35MPa需设置减压或调压设施。若管网压力不满足上述要求需通知设计单位进行调整。6.L3安装注意事项(1)应保证水源水质满足滴灌管相应需求，否则必须在首部加装过滤装置。(2)本次设计灌溉给水管材采用承载压力为LoMPa的PPR管，管件连接。管材配件压力等级不应小于管道所选压力等级的L25倍。(3)绿化灌溉给水管线试验压力不应小于管道设计工作压力的1.5倍。设计管线如和绿化种植及其他管线有冲突可适当调整。(4)桥面快速取水器规模
13、DN25,为保证桥面景观一致，取水阀外侧阀箱做法同人行天桥栏杆基础。侧壁为预留钢板，顶部采用20mm厚花岗岩拼接，预留取水阀阀门孔洞。(5)灌溉系统中滴灌管、滴灌头及阀门、控制器等由厂家提供并指导安装，滴灌管及滴头安装详见建筑节水绿化灌溉设计图集DJBT50T45第25页。6.2附属构筑物本项目给水由市政给水管网提供，市政水源为东侧人行道下DN400给水管。用水管起端设置倒流防止器阀组。倒流防止器采用LHS712X低阻力倒流防止器阀组(带水表)，明装于绿化带内，安装做法参照图集倒流防止器选用及安装12S108-U水表选用旋翼式水表，闸阀规格DN50,连接方式采用热熔连接。6.2.1 管材与接口
14、给水管道采用聚丙烯PPR管，热熔焊接，管径DN25以下公称压力等级为单个滴灌头流量按3Lh计，取水阀取水器额定用水量根据建筑给水排水设计规范推荐取值，按0.2Ls计。本次设计天桥两侧花槽共设置262个滴灌头和2处取水阀，市政水源提供所需水量。同时给水管道的流速宜按下表取值：公称直径（mm）15-2025-4050-70180水流速度（ms）1.01.21.51.8则主管管径计算如下:管道同时工作滴灌头（个）水量(m7h)管径流速(ms)绿化给水管道2620.786dn250.739管道同时工作取水阀水量(m7h)管径流速(ms)绿化给水管道21.44dn251.3（2）压力计算根据园林绿地灌溉
15、工程技术规程设计管道沿程水头损失按下式计算：,fQcdm1hf=f.L式中：hf一沿程水头损失（m）；f-摩阻系数，硬塑料管取0.948X10%D一管道内径（Inm）；1.-管道长度（In）；In流量系数，硬塑料管取1.77；b一管径指数，硬塑料管取4.77。局部水头损失按沿程损失的10%15%估算。根据建筑给水排水设计规范取水器最低工作压力为0.1MPa,则各管道所需最低水压为:管道最低工作压力（MPa）水量(m3h)管径最不利点管道长度度）沿程水损（In）局部水损（In）桥面高度所需最低水压（MPa）管线地基承载力不小于0.2MPa。沟槽在填方地段或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。
