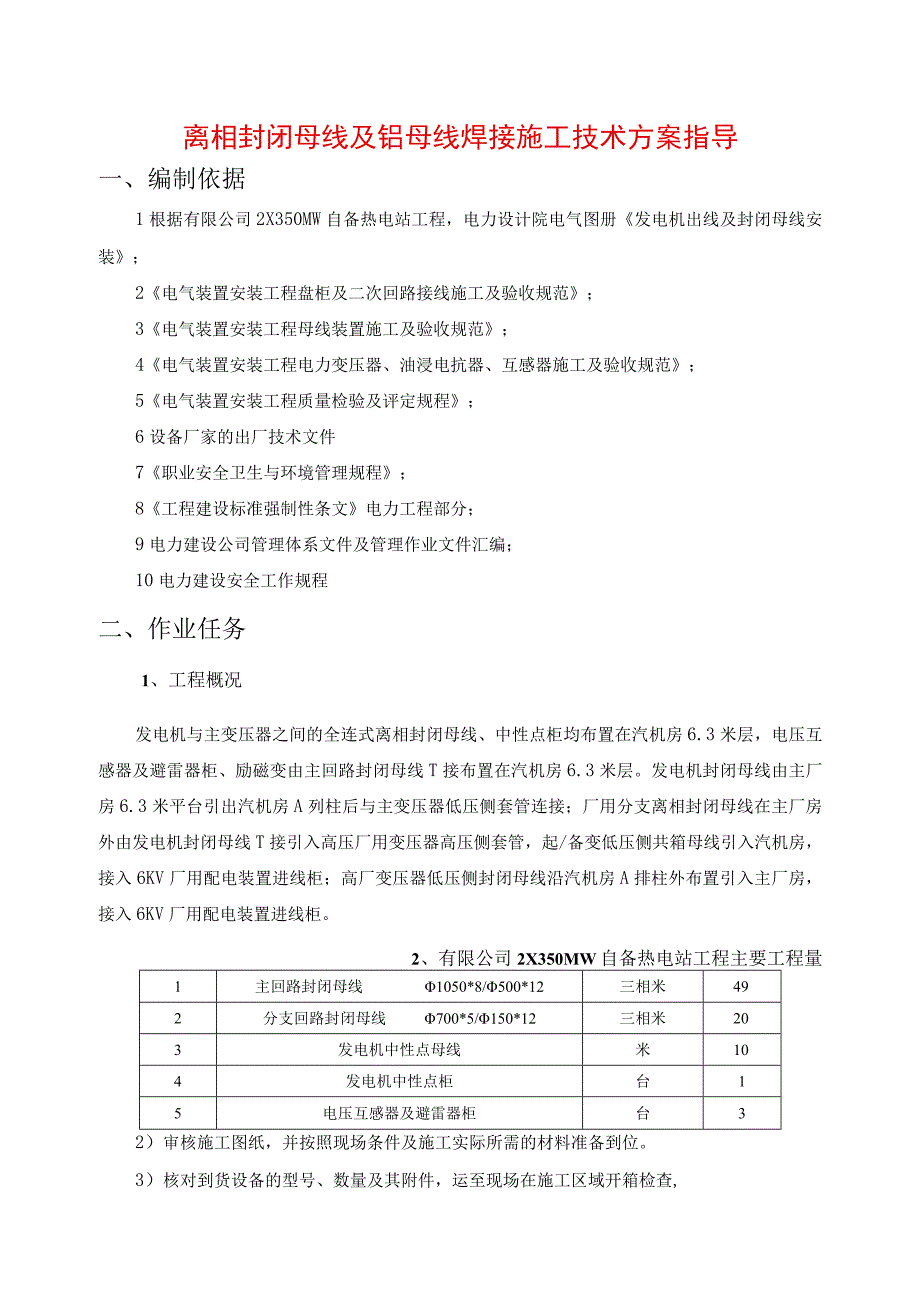

1、离相封闭母线及铝母线焊接施工技术方案指导一、编制依据1根据有限公司2X350MW自备热电站工程，电力设计院电气图册发电机出线及封闭母线安装；2电气装置安装工程盘柜及二次回路接线施工及验收规范；3电气装置安装工程母线装置施工及验收规范；4电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范；5电气装置安装工程质量检验及评定规程；6设备厂家的出厂技术文件7职业安全卫生与环境管理规程；8工程建设标准强制性条文电力工程部分；9电力建设公司管理体系文件及管理作业文件汇编；10电力建设安全工作规程二、作业任务1、工程概况发电机与主变压器之间的全连式离相封闭母线、中性点柜均布置在汽机房6.3米层，电
2、压互感器及避雷器柜、励磁变由主回路封闭母线T接布置在汽机房6.3米层。发电机封闭母线由主厂房6.3米平台引出汽机房A列柱后与主变压器低压侧套管连接；厂用分支离相封闭母线在主厂房外由发电机封闭母线T接引入高压厂用变压器高压侧套管，起/备变低压侧共箱母线引入汽机房，接入6KV厂用配电装置进线柜；高厂变压器低压侧封闭母线沿汽机房A排柱外布置引入主厂房，接入6KV厂用配电装置进线柜。2、有限公司2X350MW自备热电站工程主要工程量1主回路封闭母线1050*8/500*12三相米492分支回路封闭母线700*5/150*12三相米203发电机中性点母线米104发电机中性点柜台15电压互感器及避雷器柜台

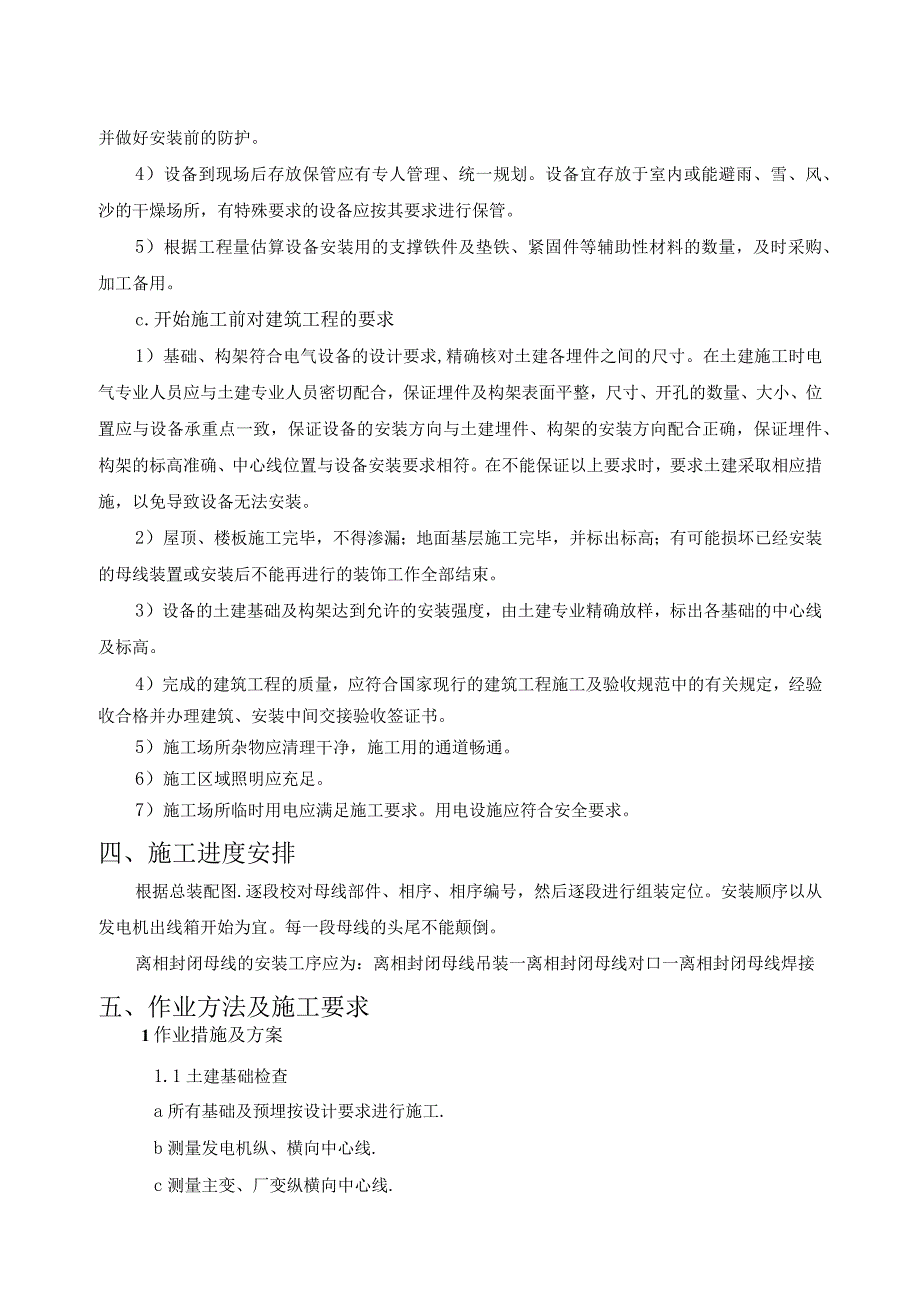

3、32）审核施工图纸，并按照现场条件及施工实际所需的材料准备到位。3）核对到货设备的型号、数量及其附件，运至现场在施工区域开箱检查,并做好安装前的防护。4）设备到现场后存放保管应有专人管理、统一规划。设备宜存放于室内或能避雨、雪、风、沙的干燥场所，有特殊要求的设备应按其要求进行保管。5）根据工程量估算设备安装用的支撑铁件及垫铁、紧固件等辅助性材料的数量，及时采购、加工备用。c.开始施工前对建筑工程的要求1）基础、构架符合电气设备的设计要求,精确核对土建各埋件之间的尺寸。在土建施工时电气专业人员应与土建专业人员密切配合，保证埋件及构架表面平整，尺寸、开孔的数量、大小、位置应与设备承重点一致，保证设
4、备的安装方向与土建埋件、构架的安装方向配合正确，保证埋件、构架的标高准确、中心线位置与设备安装要求相符。在不能保证以上要求时，要求土建采取相应措施，以免导致设备无法安装。2）屋顶、楼板施工完毕，不得渗漏；地面基层施工完毕，并标出标高；有可能损坏已经安装的母线装置或安装后不能再进行的装饰工作全部结束。3）设备的土建基础及构架达到允许的安装强度，由土建专业精确放样，标出各基础的中心线及标高。4）完成的建筑工程的质量，应符合国家现行的建筑工程施工及验收规范中的有关规定，经验收合格并办理建筑、安装中间交接验收签证书。5）施工场所杂物应清理干净，施工用的通道畅通。6）施工区域照明应充足。7）施工场所临时

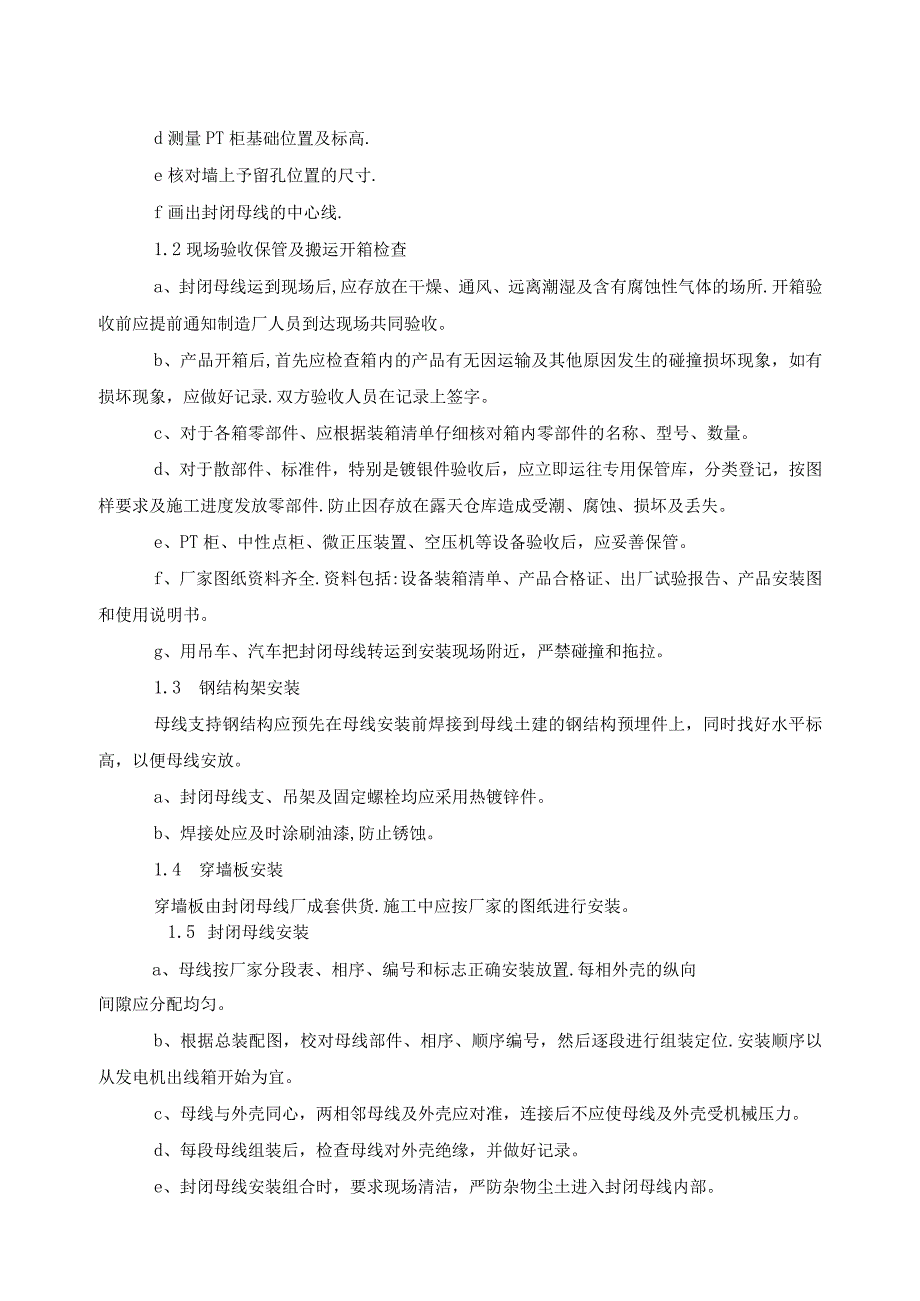

5、用电应满足施工要求。用电设施应符合安全要求。四、施工进度安排根据总装配图.逐段校对母线部件、相序、相序编号，然后逐段进行组装定位。安装顺序以从发电机出线箱开始为宜。每一段母线的头尾不能颠倒。离相封闭母线的安装工序应为：离相封闭母线吊装一离相封闭母线对口一离相封闭母线焊接五、作业方法及施工要求1作业措施及方案1.1土建基础检查a所有基础及预埋按设计要求进行施工.b测量发电机纵、横向中心线.c测量主变、厂变纵横向中心线.d测量PT柜基础位置及标高.e核对墙上予留孔位置的尺寸.f画出封闭母线的中心线.1.2现场验收保管及搬运开箱检查a、封闭母线运到现场后,应存放在干燥、通风、远离潮湿及含有腐蚀性气体
6、的场所.开箱验收前应提前通知制造厂人员到达现场共同验收。b、产品开箱后,首先应检查箱内的产品有无因运输及其他原因发生的碰撞损坏现象，如有损坏现象，应做好记录.双方验收人员在记录上签字。c、对于各箱零部件、应根据装箱清单仔细核对箱内零部件的名称、型号、数量。d、对于散部件、标准件，特别是镀银件验收后，应立即运往专用保管库，分类登记，按图样要求及施工进度发放零部件.防止因存放在露天仓库造成受潮、腐蚀、损坏及丢失。e、PT柜、中性点柜、微正压装置、空压机等设备验收后，应妥善保管。f、厂家图纸资料齐全.资料包括:设备装箱清单、产品合格证、出厂试验报告、产品安装图和使用说明书。g、用吊车、汽车把封闭母线
7、转运到安装现场附近，严禁碰撞和拖拉。1.3 钢结构架安装母线支持钢结构应预先在母线安装前焊接到母线土建的钢结构预埋件上，同时找好水平标高，以便母线安放。a、封闭母线支、吊架及固定螺栓均应采用热镀锌件。b、焊接处应及时涂刷油漆,防止锈蚀。1.4 穿墙板安装穿墙板由封闭母线厂成套供货.施工中应按厂家的图纸进行安装。1.5 封闭母线安装a、母线按厂家分段表、相序、编号和标志正确安装放置.每相外壳的纵向间隙应分配均匀。b、根据总装配图，校对母线部件、相序、顺序编号，然后逐段进行组装定位.安装顺序以从发电机出线箱开始为宜。c、母线与外壳同心，两相邻母线及外壳应对准，连接后不应使母线及外壳受机械压力。d、
8、每段母线组装后，检查母线对外壳绝缘，并做好记录。e、封闭母线安装组合时，要求现场清洁，严防杂物尘土进入封闭母线内部。1.6 PT避雷器柜，中性点柜安装a、PT柜、中性点柜应在母线安装前大致就位.将盘临时就位在基础上，调正柜的位置，使其能和封闭母线连接合适.并在PT柜接地处与接地网可靠焊接。b、安装好柜内设备后，按图纸将柜与封闭母线连接。1.7 母线连接a、调整母线支持绝缘子，使母线和外壳的同心度达到最佳的状态，同时校对段与段间的相互位置、距离及轴向同心位置尺寸。对于因运输、吊装可能产生的外壳的圆度变形应做圆度调整，对于现场焊接铝波纹管的接口处，外壳圆度更应做圆度调整。b、在封闭母线全部就位，并
9、调整尺寸误差合格，以及绝缘子、盘式绝缘子和电流互感器经过试验合格后，用石棉布做好防护措施，同时应做好发电机出口母线、各段连接母线的防漏油、防淋雨、防土建施工泼水进入母线的防护措施。c、母线焊接前，对母线的焊接试验进行检查，检查合格后才能继续进行下阶段的焊接工作，外壳包箍应紧固定位。d、首先进行导体抱瓦的焊接，焊接外壳前清扫母线导体、外壳内表面的积尘、污物和清洁母线支持瓷瓶等。e、在导体金具与设备连接前，将外壳密封用橡胶密封圈及橡胶密封环、紧箍等套到外壳上，以便密封时使用。f、母线金具端子镀银搭接面，在吊装时严禁碰撞、划伤，不得任意挫磨。连接时拆下母线金具端子的护板包装，清洗端子镀银表面，清洗铜
10、编织带接头的镀银表面，然后在全部镀银端子上涂以电力复合脂。g、贯穿螺栓应由下往上穿，螺栓长度宜露出螺母23扣。h、螺栓受力应均匀，不应使电器设备的接线端子受到额外的应力。i、使用力矩扳手拧紧螺栓，力矩值应符合下表规定.螺栓规格(mm)力矩值(牛顿米)螺栓规格(mm)力矩值(牛顿米)M88.8-10.8M1678.598.1MlO17.722.6M20156.9196.2M1231.439.2M24274.6343.2j、套上外壳用密封活动套筒及密封橡胶件，并用紧箍箍紧，以实现外壳的密封。k、检查并安装外壳接地装置等附件，并根据总装配图样检查母线及外壳固定和活动支点。1.8 铝母线焊接，详见离相
11、封闭母线焊接作业指导书。1.9 焊后工作全部工作完毕后,清理母线、外壳及安装现场,对由于运输、吊装时碰、划伤的表面漆膜进行补漆处理，在两端和中间适当部分涂相序色标环。1.10、地线连接所有封闭母线的支架、发电机出线箱、外壳的短路板、PT柜、中性点柜均用扁钢与接地网焊接牢固，封闭母线接地点不得少于两点，焊接处涂防腐材料。1.11 、内部清扫、封闭a、封闭母线外壳、内壁、绝缘子表面，内部导体，均清洁无尘，严禁遗留杂物在封闭母线内部。b、由人进入封闭母线内部清扫时，应穿无扣工作服，穿绝缘鞋，进出内部的工具要清点并有记录，严防损坏内部绝缘子。c、封闭母线进行最后清扫检查，请甲方代表，监理工程师，厂家，
12、公司质检，安全，保卫等有关部门参加检查认可签字。d、封闭母线最后进行全封闭工作。1.12 、附件安装a、按设计安装微正压装置，并连接管路。b、微正压装置的检查调试，按照厂家说明书进行。1.I3、封闭母线的密封检查及充气a、利用微正压装置为封闭母线内充气，用刷肥皂水等方法检查封闭母线密封情况。b、在密封良好的情况，封闭母线内即可充以制造厂规定的微正压，可投入运行。2、工艺流程图施工准备量电出 变器厂压等各K 测发机线主压 用变设标3、质量及工艺保证措施a.由经过培训的有经验的施工人员持证上岗作业。b.施工过程中使用的工、器具及量具必须经过检验并有标识;所用的材料、设备有合格证及检验报告。c.每段
13、母线安装后，必须经过有关的人员验收后方可进行下一道工序施工。d.施工人员严格按设计图纸施工，未经有关单位批准不得随意改动；加强一级验收和过程控制，经多级验收合格签证后，方可投入运行。e.封母支吊架及盘柜基础施工时，下料尺寸应准确、中间端头切割应平齐、端头上平面应平正，不应有毛刺、飞边；焊接部位应美观，不应有渣孔，整体油漆应均匀。f.接地线布置应横平竖直，连接点应密实、服贴、焊接牢固。g.封闭母线不得用裸钢丝绳起吊和绑扎，母线不得任意堆放和在地面上拖拉。h.盘柜在搬运时应采取防止柜架变形和漆面受损等措施；严禁盘柜外侧焊接，内部焊接点应补刷防锈漆和面漆。i.施工人员在封母及盘柜上作业时，应用木凳或
14、木梯上下，不准用铁架等有损面漆的构架直接靠到封母及盘柜上，不准穿有泥沙或潮湿的鞋踩在电气设备上。j.氨弧焊工艺要求详见铝母线焊接作业指导书。六、作业质量标准及检验要求在离相封闭母线、盘柜安装结束后，技术员应及时检查验收，根据电气装置安装工程质量检验及评定规程(DL/T5161.1-17-2002)规定，填写验收评定表，并由相关的质检员现场仔细验收，合格后参加人员应及时签证认可。1、强制性条文为保证工程质量、杜绝安全事故的频繁发生，建设部特颁布了工程建设标准强制性条文电力部分2006年版,各条文内容直接涉及人民财产安全、人身健康、环境保护和其他公众利益，因此班组在施工过程中应当严格按照下列条文执
15、行，以保证工程建设的质量。与本工程相关的强制性条文如下所示：电气装置安装工程母线装置施工及验收规范GBJ149-1990第2.4.9条母线施焊前，焊工必须经过考试合格。七、职业安全卫生与环境管理1、发电机出线离相封闭母线安装主要危险辨识序号作业活动危害因素可能导致的事故涉及相关方现有控制措施1封闭母线安装通风不良室息施工人员鼓风机通风2高空作业不扎安全带高空坠落自己安全交底、检查3工件、工具遗忘在箱内电气短路设备工具、材料清点登记4葫芦生根不牢人员伤害、设备损坏人员设备安全交底、检查5登高时爬梯放置不规范高空坠落自己安全技术交底6盘柜箱安装使用电焊机未接地触电施工人员安全技术交底7预留孔洞未设盖板高空坠落、落物打击自己、他人检查安全措施实施情况8型钢切割铁砂飞溅、砂轮破裂人身伤害自己施工人员带防护
