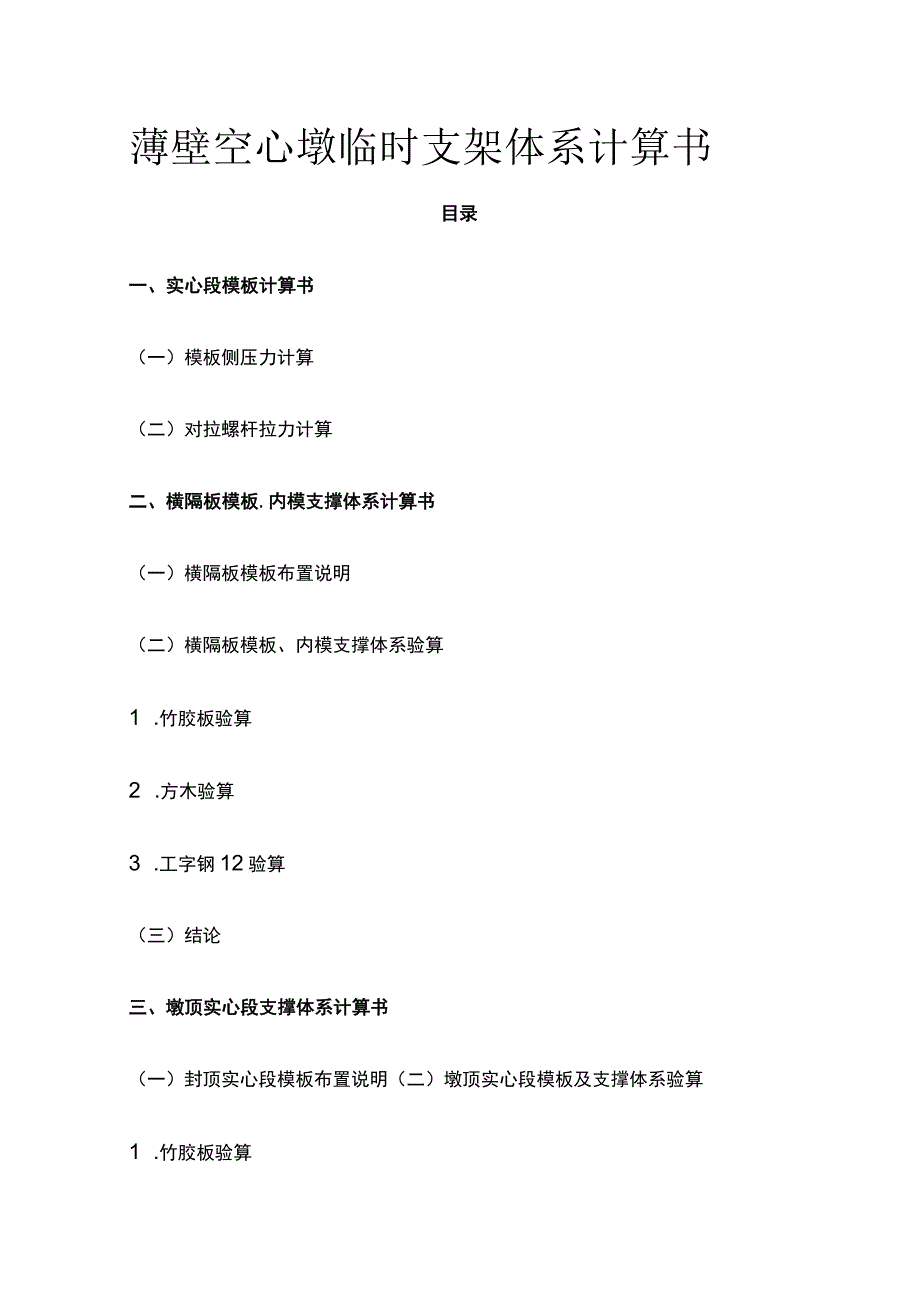

薄壁空心墩临时支架体系计算书(全).docx_第1页
第1页 / 共44页

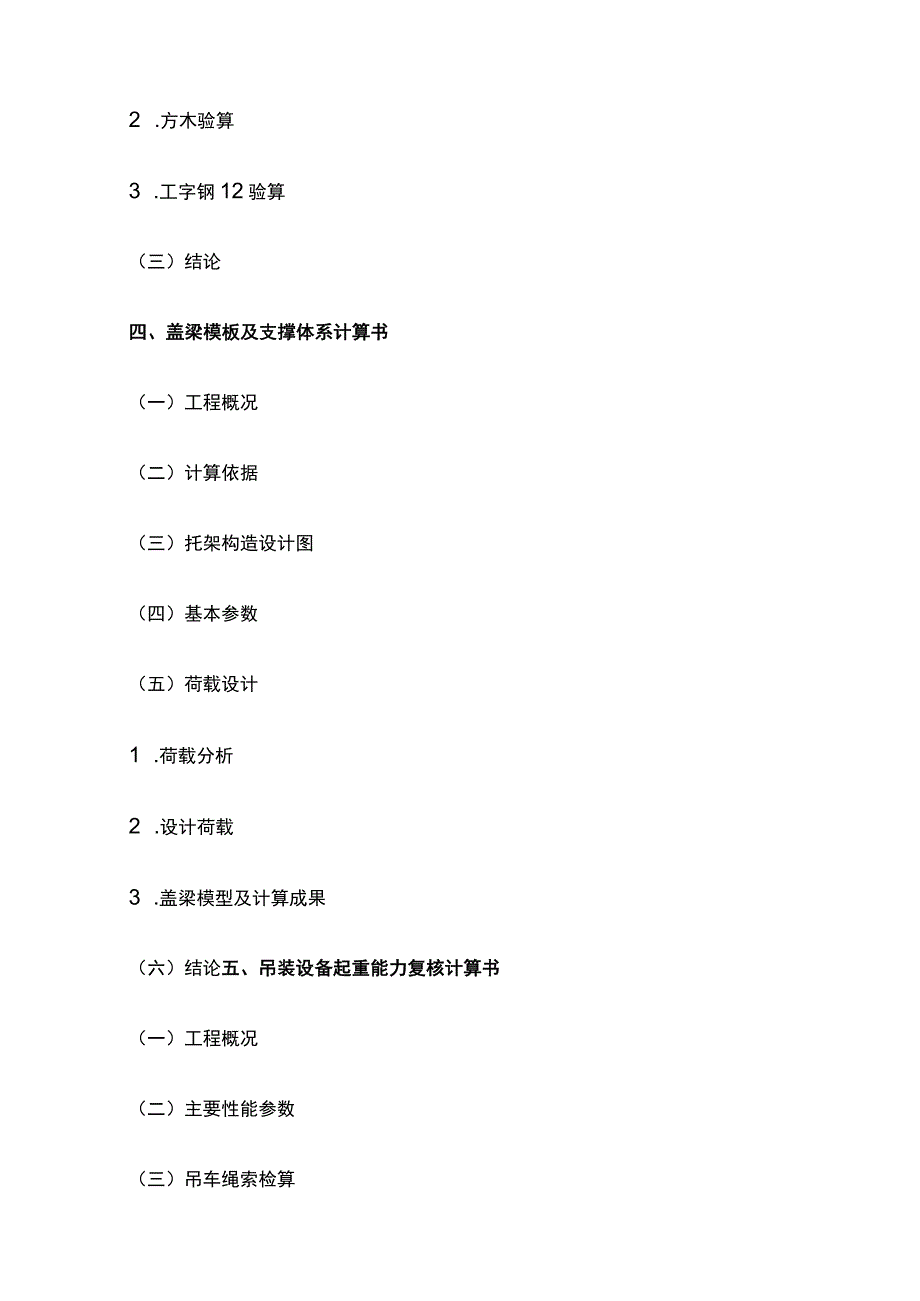

薄壁空心墩临时支架体系计算书(全).docx_第2页
第2页 / 共44页

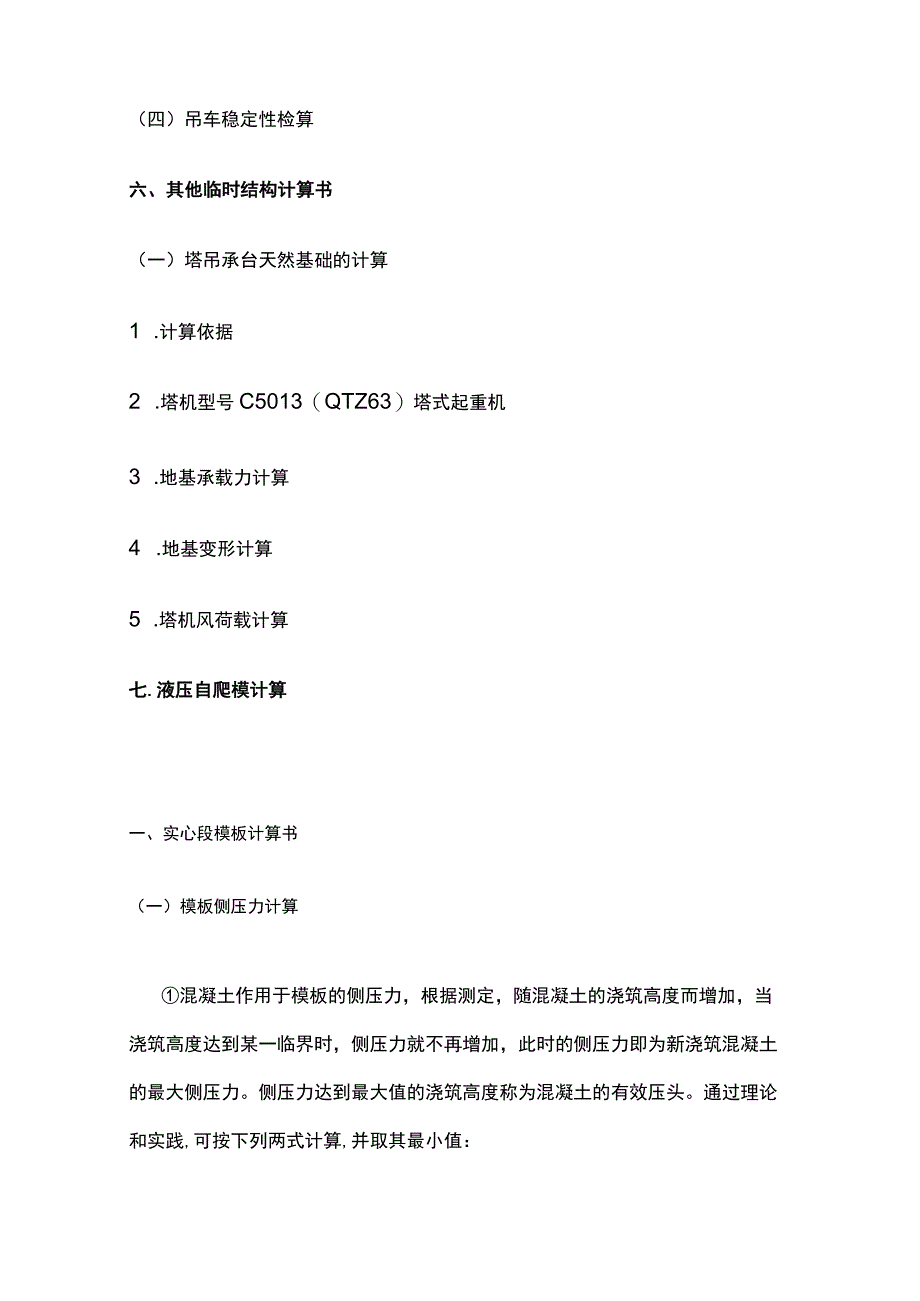

薄壁空心墩临时支架体系计算书(全).docx_第3页
第3页 / 共44页
薄壁空心墩临时支架体系计算书(全).docx_第4页
第4页 / 共44页
薄壁空心墩临时支架体系计算书(全).docx_第5页
第5页 / 共44页
薄壁空心墩临时支架体系计算书(全).docx_第6页
第6页 / 共44页
薄壁空心墩临时支架体系计算书(全).docx_第7页
第7页 / 共44页
薄壁空心墩临时支架体系计算书(全).docx_第8页
第8页 / 共44页
薄壁空心墩临时支架体系计算书(全).docx_第9页
第9页 / 共44页
薄壁空心墩临时支架体系计算书(全).docx_第10页
第10页 / 共44页
亲,该文档总共44页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《薄壁空心墩临时支架体系计算书(全).docx》由会员分享,可在线阅读,更多相关《薄壁空心墩临时支架体系计算书(全).docx(44页珍藏版)》请在第壹文秘上搜索。

1、薄壁空心墩临时支架体系计算书目录一、实心段模板计算书(一)模板侧压力计算(二)对拉螺杆拉力计算二、横隔板模板.内模支撑体系计算书(一)横隔板模板布置说明(二)横隔板模板、内模支撑体系验算1 .竹胶板验算2 .方木验算3 .工字钢12验算(三)结论三、墩顶实心段支撑体系计算书(一)封顶实心段模板布置说明(二)墩顶实心段模板及支撑体系验算1 .竹胶板验算2 .方木验算3 .工字钢12验算(三)结论四、盖梁模板及支撑体系计算书(一)工程概况(二)计算依据(三)托架构造设计图(四)基本参数(五)荷载设计1 .荷载分析2 .设计荷载3 .盖梁模型及计算成果(六)结论五、吊装设备起重能力复核计算书(一)工

2、程概况(二)主要性能参数(三)吊车绳索检算(四)吊车稳定性检算六、其他临时结构计算书(一)塔吊承台天然基础的计算1 .计算依据2 .塔机型号C5013(QTZ63)塔式起重机3 .地基承载力计算4 .地基变形计算5 .塔机风荷载计算七.液压自爬模计算一、实心段模板计算书(一)模板侧压力计算混凝土作用于模板的侧压力,根据测定,随混凝土的浇筑高度而增加,当浇筑高度达到某一临界时,侧压力就不再增加,此时的侧压力即为新浇筑混凝土的最大侧压力。侧压力达到最大值的浇筑高度称为混凝土的有效压头。通过理论和实践,可按下列两式计算,并取其最小值:式中:F-新浇筑混凝土对模板的最大侧压力(KNm2);c-混凝土的

3、重力密度(kNm3),此处取25kNm3;t-新浇混凝土的初凝时间h)此处取2.5小时;V-混凝土的浇灌速凰m/h)取0.3mh;H-混凝土侧压力计算位置处至新浇混凝土顶面的总高凰m)取1.5m;Bl-外加剂影响修正系数,不掺外加剂时取1;掺具有缓凝作用的外加剂时取1.2;2-混凝土坍落度影响系数,当塌落度小于30mm时,取0.85;5090mm时,取1;110150mm时,取1.15o取二者中的较小值,F=10.39kN/m2有效压头高度:倾倒混凝土产生的水平载荷标准值查表17-78(建筑施工手册)为4.0kN/m2o综上模板侧压力标准值为10.39KNm2设计值为18.068KNm2o(二

4、)对拉螺杆拉力计算对拉螺栓承受最大拉力N=18.0680.750.75=10.16KNo对拉螺栓直径为16mm,对拉螺栓有效面积为A=144mm2,对拉螺栓承受拉力最大值为N=fA=24.5KNo(其中:f一对拉螺栓的抗拉强度设计值,取170Nmm2;A一对拉螺栓有效面积(mm2)N=10.16KNN=24.5KN故对拉螺杆受力满足要求。二、横隔板模板、内模支撑体系计算书(一)横隔板模板布置说明薄壁空心墩横隔板厚度为0.4m,每8m设置一道横隔板,横隔板模架需架空设计,横隔板根端横桥向倒角为0.4m0.4m,顺桥向倒角为0.20.4m,在施工墩身倒角时先将口2工字钢预埋在墩身倒角的相应位置,与

5、墩身倒角已一同浇筑,确保墩身的整体稳定性J12工字钢沿纵桥向铺设,工字钢顶面铺设方木(IoXlOCm)+竹胶板(1.5cm厚)形式,考虑到施工安全风险较高,且费时费工,支架不进行拆除。纵向工字钢间距按1.0m布置,方木间距按0.3m布置。横隔板支架布置形式(二)横隔板模板、内模支撑体系睑算1 .竹胶板验算取100mm宽的竹胶板截面进行验算,面板特性如下:底膜采用15mm厚竹胶合板,横向湿状静曲强度取15Mpao采用单向板计算,跨度23cm(方木中心间距30cm)。荷载计算(横隔板浇筑高度0.4m):混凝土线性荷载:ql=1.2260.10.4=1.248kNm;振捣线性荷载:q3=1.42.0

6、0.1=0.28kNm;强度荷载组合:q=1.248+0.28=1.528kNm;单向板跨中弯矩:弯曲应力:,满足要求;2 .方木验算方木截面特性:混凝土线性荷载:ql=1.2260.30.4=3.744kNm;振捣线性荷载:q3=1.42.00.3=0.84kNm;强度荷载组合:q=3.744+0.84=4.584kNm;跨中弯矩:弯曲应力:,满足要求;3 .工字钢12验算工字钢12截面特性如下:混凝土线性荷载:ql=1.226l0.4=12.8kNm;振捣线性荷载:q3=1.42.0l=2.8kNm;强度荷载组合:q=12.8+2.8=15.6kNm;刚度荷载组合:10.4+2=12.4k

7、Nm跨中弯矩:弯曲应力:,满足要求;挠度:,满足要求。底模板支撑间距为30cm,面板按五跨连续梁进行计算。计算中取Im宽模板。(三)结论通过以上计算横隔板模板及支撑体系中的竹胶板、方木、工字钢12的强度及刚度满足规范要求。三、墩顶实心段支撑体系计算书(一)封顶实心段模板布置说明薄壁空心墩上实体厚2.5m,长6m,宽1.9m,薄壁空心墩上实体内支架需支撑顶宽07m,长6mo在施工墩身倒角时先将长1.2米的12工字钢预埋在墩身倒的相应位置,与墩身倒角验一同浇筑,12工字钢沿线路纵坡铺设,工字钢顶面铺设IOCmXlOCm方木,方木间距为15Cm,方木上面铺设竹胶板形式,考虑到预留人洞风险较高,且费时

8、费工,支架不进行拆除,纵向工字钢间距按0.5m布置,跨度0.7m。(二)墩顶实心段模板及支撑体系睑算1 .竹胶板验算取100mm宽的竹胶板截面进行验算,面板特性如下:底膜采用15mm厚竹胶合板,横向湿状静曲强度取15Mpao采用单向板计算,跨度12Cm(方木中心间距15Cm)。荷载计算(上实体浇筑高度2.5m):混凝土线性荷载:ql=1.2260.12.5=7.8kNm;振捣线性荷载:q3=1.42.00.1=0.28kNm;强度荷载组合:q=7.8+0.28=8.08kNm;单向板跨中弯矩:弯曲应力:,满足要求;2 .方木验算方木截面特性:混凝土线性荷载:ql=1.2260.152.5=11

9、.7kNm;振捣线性荷载:q3=1.42.00.15=0.42kNm;强度荷载组合:q=11.7+0.42=12.12kNm;跨中弯矩:弯曲应力:,满足要求;3 .工字钢12验算工字钢12截面特性如下:混凝土线性荷载:ql=1.2260.52.5=39kNm;振捣线性荷载:q3=1.42.00.5=1.4kNm;强度荷载组合:q=39+1.4=40.4kNm;刚度荷载组合:32.5+l=33.5kNm跨中弯矩:弯曲应力:,满足要求;挠度:,满足要求。(三)结论通过以上计算墩顶实心段模板及支撑体系中的竹胶板、方木、工字钢12的强度及刚度满足规范要求。四、盖梁模板及支撑体系计算书(一)工程概况ZK

10、7+291/K7+263上龙邦大桥盖梁设计4片,盖梁尺寸:12.352.32.0m(长X宽X高)(左幅2片、右幅2片),设计混凝土强度C4O,以长12.35m宽2.3OmX高2.00m最大盖梁尺寸进行盖梁支撑系统受力分析。(二)计算依据公路桥涵施工技术规范(JTG/T3650-2020)(2)路桥施工计算手册钢结构设计标准(GB50017-2017)建筑结构荷载规范(GB50009-2012)(三)托架构造设计图Q)在空心薄壁墩部适当位置沿桥梁顺桥向每个墙面预埋2个IlOmm的PVC管,间距为5.00米,保证预埋PVC管水平,进行密封及固定处理。(2)主梁双拼50b工字钢安装:50b工字钢长1

11、4.75m,安装之前在穿心钢棒上先焊接一根14#槽钢作为千斤顶底座。工字钢上下打眼采用螺栓连接,墩身前后的方向采用16拉筋前后对拉,设4道,防止倾覆。(3)分配纵梁16工字钢安装:分配梁为16工字钢,位于一次分配主梁之上,即搭接在墩身前后的双拼50b工字钢之上,与主梁焊接连接,横向间距35Cm,单根长4.80m。图71盖梁支撑系统设计图(四)基本参数Q)基本构造参数薄壁空心墩盖梁最大截面尺寸Bh=2.30m2.00m盖梁总长12.35m,盖梁支撑方法穿芯棒法,盖梁支撑体系布置形式采用横向分布梁+纵向承重梁。(2)钢棒钢棒采用lmm合金结构钢棒(40Cr),钢材采用规范GB/T3077-2015

12、的合金结构钢40Cr,屈服强度允许值Q=785MPa,抗剪允许值=471Mpao(3)Q235抗拉、抗压、抗弯强度设计值为。=205MPa;抗剪设计值=120Mpao(五)荷载设计1 .荷基分析施工荷载包括:盖梁模板自重,钢筋混凝土重量,施工人员及设备质量,灌注碎时振捣产生的冲击力等。2 .设计荷载2.1 永久荷载1支架自重由模型自动计入;2钢筋混凝土自重a.盖梁悬臂荷载钢筋混凝土湿重考虑1.05的超载系数,按1.0526=27.3kNm3计算,图7-2悬臂荷载分布示意图荷载计算结果如下表:表71分配梁混凝土荷载位面积加载长混凝土混凝土湿混凝土116线荷置(m2)度方量重湿重载(m)(m3)(

13、kNm3)(kN)(kNm)10.49672.31.1427.331.1913.5620.66702.31.5327.341.8818.2130.63092.31.4527.339.6117.2240.59502.31.3727.337.3616.2450.55912.31.2927335.1115.2660.52332.31.2027.332.8614.2970.48742.31.1227.330.6013.3180.45162.31.0427.328.3612.3390.41572.30.9627.326.1011.35100.13982.30.3227.38.783.82b.盖梁襟边荷载

14、襟边荷载全部由主梁双拼50b工字钢承担,为2.00.127.3=5.46kN/m图7-3襟边荷载分布示意图3模板自重a.盖梁底模面积为:3.3x23=7.59m模板考虑1.4kNm则内模荷载为:7.591.4=10.63kN;表7-2分配梁底模荷载位置模板面积(Itf)模板重(kN/ma)模板自重(kN)116线荷载(kN/m)10.591.40.830.3620.841.41.170.5130.841.41.170.5140.841.41.170.5150.841.41.170.5160.841.41.170.5170.841.41.170.5180.841.41.170.5190.841.41.170.51100.301.40.420.18b.横桥向盖梁悬臂部分侧模面积为5.0,模板

展开阅读全文
相关资源
