1、起重机械的滑触线安装、电缆敷设及厂区照明工程施工技术方案一编制依据及原则1编制依据：a.工程招标文件b.招标图纸c.现行的规程、规范及验评标准d.企业标准e.厂房滑触线安装、电缆敷设及厂区照明工程的现场实际情况f.同类工程施工经验2编制原则a.加强施工过程中的质量控制，确保工程质量等级达到省优b.科学、合理的安排施工顺序及施工进度，保证工程顺利完工c.合理规划施工平面，搞好文明施工，树立企业良好形象d.结合同类工程施工经验，重点阐述主要分部、分项工程施工工艺及方法二工程概况a.本系统工程内容电气管线图纸（其中材料表中预埋钢管不在本招标范围内）、成品料场照明图纸、循环水池区仪表图纸、龙门吊及行车
2、电气图纸、冷却水池仪表图纸。b.还包括与工程相关的设计变更、技术交底、标前答疑、招标会上明确的工程内容等。三施工管理机构a.为保证工程进度和工程质量，将组织操作技能高，敢打硬仗，吃苦耐劳的人员组成精良干的职工队伍，在项目经理和各职能部门的领导下，优质、高速、低耗完成施工任务。b.项目主要管理人员详见下表:姓名职务职称主要职责XX项目经理工程师负责现场安装施工组织XX设备安装负责人助工负责设备安装组织XX材料责任人助工负责现场材料供应XX质量责任师助工负责现场施工质量XX安全责任师工程师负责现场安全XX资料员助工负责资料四施工部署1.施工部署原则a.集中力量保重点，在人力、物力、机械上给主体安装
3、以充分保证，专业管理工作人员要协助指导项目施工班组组织好施工工作，并做好各方面的施工配合。b.按施工进度计划，组织好各专业分段施工。c.组织配合施工，穿插作业，重点部位抢工。组织好内部各工种平衡流水作业，确保工程总进度。d.推行先进施工方法和机具，提高机械化作业水平。安装作业施工中，要大量采用电、液动小型工具，各种管道与设备安装时尽量采用机械吊装。2施工组织a.鉴于本工程要求高、工作量大、质量要求高等特点，我们将选拔一批有同类工程施工经验、操作技能高、敢打硬仗、吃苦耐劳人员组成精良的职工队伍，在项目经理和各职能部门的领导下，优质、高速、低耗完成安装任务。b.充分做好施工准备，为顺利施工创造良好
4、条件。予算人员编制各专业施工予算，施工技术人员审阅图纸和相关技术文件，做好审图和会审工作，编制施工技术方案，施工材料计划；物资设备部门按施工组织设计的物资机具计划做好供应工作；劳动部门配备所需各专业技术工人，必要时组织有关人员培训、取证。行政部门和项目经理部做好现场的生产、生活设施准备，施工材料机具按时进厂，开工前做到甲方的要求。c.电气安装主要工作量在查线和穿线，尽早安排安装工作，要由工作经验丰富的人员完成。d.送电调试要编制详细试运方案，组织分工明确，做到任务职责明确，配合协调，调度灵活，提高效率。五对技术规定的承诺a.我公司对招标文件技术规定部分全部响应。2、本质量计划/施工组织设计中部

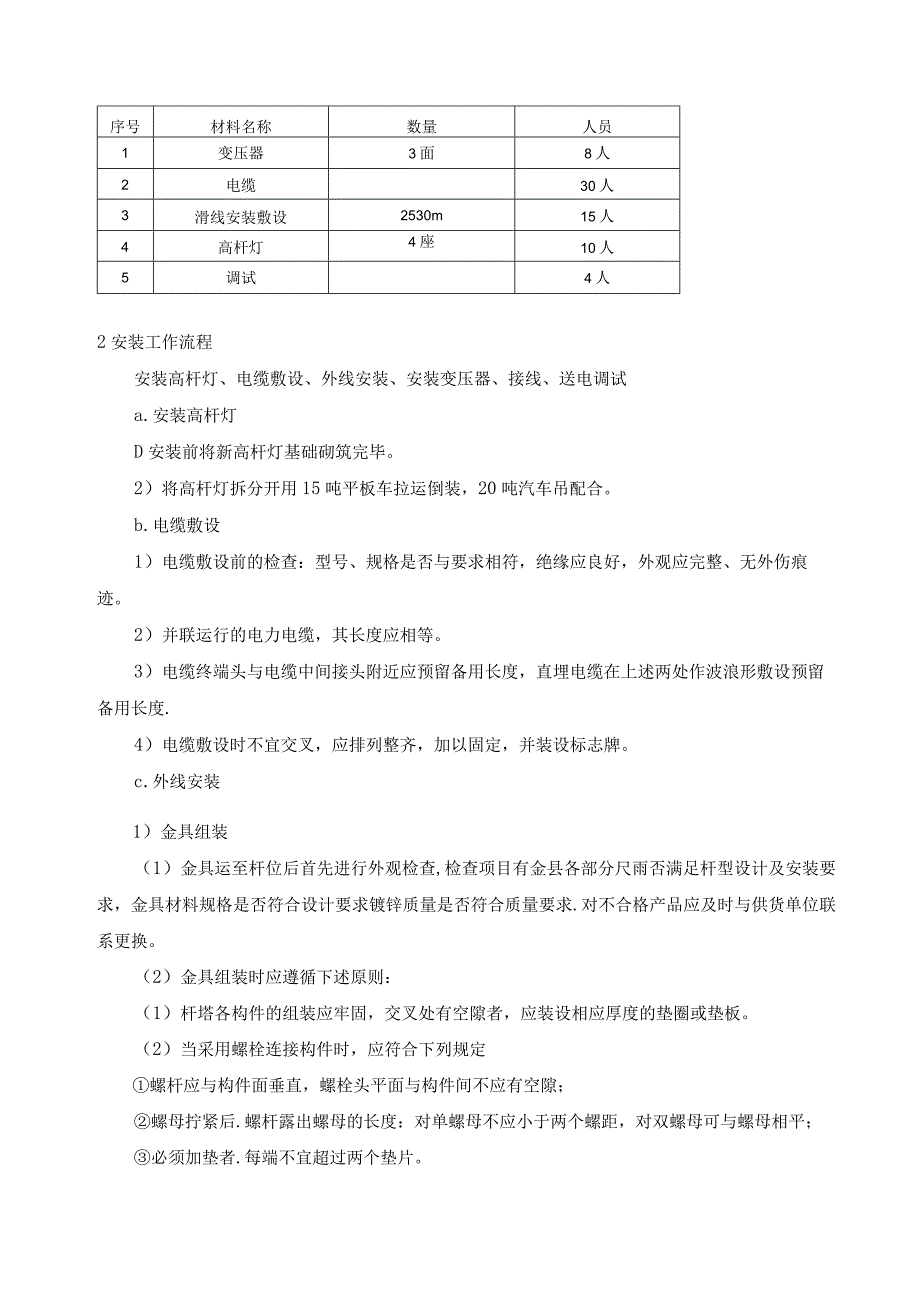

5、分内容是对技术规定的有效支持和补充。六主要分部、分项工程的施工工艺方法1执行标准a.建筑电气工程施工质量验收规范b.工程特点：此项目安装工程，工程量大而且分布面广,不利于集中施工作业。同时环境复杂,施工难度高且工期短。需要分工合作，密切配合。c.安装主要工程量：序号材料名称数量人员1变压器3面8人2电缆30人3滑线安装敷设2530m15人4高杆灯4座10人5调试4人2安装工作流程安装高杆灯、电缆敷设、外线安装、安装变压器、接线、送电调试a.安装高杆灯D安装前将新高杆灯基础砌筑完毕。2）将高杆灯拆分开用15吨平板车拉运倒装，20吨汽车吊配合。b.电缆敷设1）电缆敷设前的检查：型号、规格是否与要求
6、相符，绝缘应良好，外观应完整、无外伤痕迹。2）并联运行的电力电缆，其长度应相等。3）电缆终端头与电缆中间接头附近应预留备用长度，直埋电缆在上述两处作波浪形敷设预留备用长度.4）电缆敷设时不宜交叉，应排列整齐，加以固定，并装设标志牌。c.外线安装1）金具组装（1）金具运至杆位后首先进行外观检查,检查项目有金县各部分尺雨否满足杆型设计及安装要求，金具材料规格是否符合设计要求镀锌质量是否符合质量要求.对不合格产品应及时与供货单位联系更换。（2）金具组装时应遵循下述原则：（1）杆塔各构件的组装应牢固，交叉处有空隙者，应装设相应厚度的垫圈或垫板。（2）当采用螺栓连接构件时，应符合下列规定螺杆应与构件面垂
7、直，螺栓头平面与构件间不应有空隙；螺母拧紧后.螺杆露出螺母的长度：对单螺母不应小于两个螺距，对双螺母可与螺母相平；必须加垫者.每端不宜超过两个垫片。瓷套表面应光滑无裂纹、缺损，外观检查有疑问时应探伤检验；瓷套与法兰的接全面粘合应牢固，法兰结合面平整、无外伤和铸造砂眼。绝缘子安装前应逐个将表面清擦干净，并应进行外观检查，对瓷绝缘子尚应用不低于500OV的兆欧表逐个进行绝缘测定,在干燥情况下绝缘电阻小于500M者，不得安装使用，验收前应清除瓷（玻璃）表面的泥垢挂线时对于孤立档较小耐张段及大跨越的过牵引长度耐张段长度大于300In时过牵引长度宜为20Ommd.变压器安装变压器应水平，轨距与轮距应配合
8、；装有气体继电器的变压器、电抗器，应使其顶盖沿气体继电器气流方向有1%1.5%的升高坡度（制造厂规定不须安装坡度者除外）。e.接线1）电线、电缆接线必须准确，并联运行电线或电缆的型号规格、长度、相位应一致。2）电线、电缆的芯线连接金具（连接管和端子）规格应与芯线的规格适配,且不得采用开口端子。3）电线、电缆的回路标记应清晰，编号准确。f.杆上电气设备安装分项工程质量验收表工序检验项目性质质量标准质量验收结果开箱检查型号规格符合设计文件要求外观设备及附件齐全无缺陷设备支架型号规格符合设计文件要求组装固定正确、连接牢固变压器平台水平偏差W台架根开1%台架底座对地距离i:控22.5m平台固定牢固可靠
9、本体安装符合GB50173的规定熔断器本体安装符合GB50173的规定与地面垂直距离上控25m,郊区农田线路可降低至4.5m水平相间距离符合设计文件要求熔管轴线与地面的垂线夹15030操作灵活避雷器本体安装符合GB50173的规定瓷套与抱箍间防护垫齐全、完好水平相间距离符合设计文件要求断路器、负荷开关本体安装符合GB50173的规定水平倾斜W托架长度的1/100密封良好，无油或气的渗漏油位主控油位符合产品技术文件要求气压主控气压值符合产品技术文件要求操作灵活隔离开关本体安装符合GB50173的规定水平相间距离符合设计文件要求分闸间隙符合产品技术文件要求电源连接部位宜在静触头侧操作灵活设备引线引
10、线截面主控符合设计文件要求引线连接顺直、绑扎压接牢固电气连接应接触紧密，不同金属连接，应有过渡措施其他本体安装符合GB50173的规定设备安装高度符合设计文件要求其他符合产品技术文件要求接地设备接地上控牢固可靠，接地电阻值符合设计文件要求g.送电调试1）电气元件的固定应可靠。2）杆上的所有电器元件应完好，安装位置正确，固定牢固。3）所有接线应准确，连接可靠，标志齐全、清晰。4）各种开关应灵活，无卡阻现象。5）送电调试危险源点及作业要求；危险源点注意事项L送电前没测绝缘、没校对相序。1.送电前应测绝缘，校对相序。人体与带电部分没有保持安全距离没有人监护。2.带电操作要保持安全距离并有人监护。险电
11、时没戴绝缘手套，没按电压等级使用验电器。济压验电时必须戴绝缘手套并按电压等级使用验电器。4.验电时，没有各相分别验电。4.验电时，必须各相分别验电。5.送电前没进行线路、设备检查。5.送电前必须进行线路、设备检查。6.拉、合负荷开关、隔离开关错误操作。6.严禁带电拉、合负荷开关、隔离开关。7.过流断电保护装置失灵、不动作。7.过流断电保护装置一定要灵敏。8.电源电压与用电设备电压不相等级。8.电源电压与用电设备电压等级要相等。9.用电设备环境潮湿。9.必须作好绝缘。10.用电设备环境有导电性粉尘。10.送电前把设备上导电粉尘清扫干净。H.带负荷拉闸刀开关。IL严禁带负荷拉闸刀开关。12.使用铜
12、、铝丝做熔断器熔丝。12.严禁使用铜、铝丝做熔断器熔丝。13.送电前未拆接地线。13.送电前必须拆接地线。14.未正确使用接地线。14.正确使用接地线15.在停电设备上作业无工作票。15.停、送电必须办理工作票。16.停电工作时，没有断开明显的断开点。16.停电工作时，必须有明显的断开点。察电工作时，没有按“停电、验电装接地线操作。家电工作时，必须按“停电、验电装接地线操作程序操作。直作高压电没使用绝缘手套、绝缘靴、绝缘用具。18.按规范操作19.作业现场没有灭火用具。19.作业现场必须设置灭火用具。h.送电调试废物排放要求;废物排放要求L垃圾要及时清理拉运干净。2.废线头要及时清理回收。七质
13、量保证措施a.质量管理总体原则D建立以项目经理、项目总工程师、质量监控工程师为首的质量管理、技术管理、质量监督三大质量保证系统，严格按国家现行规范、规程和有关规定组织施工，满足设计要求，严格执行国家质量检验评定标准。2）实行三级质量管理，强化质量意识，落实质量措施，明确质量责任，健全制保体系，坚持质量第一，实行质量否决权。3）执行“质量控制设计”确保工程总体目标、分部目标、细化目标的落实。以合同履约和“项目质量计划”为中心，“质量控制设计”为龙头，进行项目部施工质量管理的各项工作，责任落实到人、措施到位。4）运用统计技术手段和PDCA循环，进行工艺过程和施工水平的监控和改进，形成质量管理要素的
14、受控和流动性。5）建立健全质量保证体系，严格执行施工验收规范、施工图、说明书、设计变更及技术要求进行施工，采用分项、分部、单位工程三级质量评定标准，逐项进行检验，最终达到优质工程。6）制定质量控制程序，严格质检措施，按照施工措施中明确的施工质量控制点，由质保工程师组织进行停点检查认可；对质量通病及隐蔽验收，由质检工程师组织进行预防和跟踪检查；对分项工程，由质检员组织同步验评，监督检查“三检”制落实实施效果。7）做好产品和材料的标识、追溯、工程防护的实施管理，对产生或可能产生的不合格品采取纠正和预防措施，并对不合格品进行隔离，质保工程师主持召开质量分析会，分析原因，提出对质量事故处理意见，制定措施进行整改，并实施跟踪验证。8）严把材料的材质关、进厂关和实验检验关，材料责任师对无材质证的不采购，经材料员外观检验不合格材料不进场，实验检验不合格的禁止使用，把好材料关。9）在工程施工中严格施工质量“三控制”，控制工序要求，
