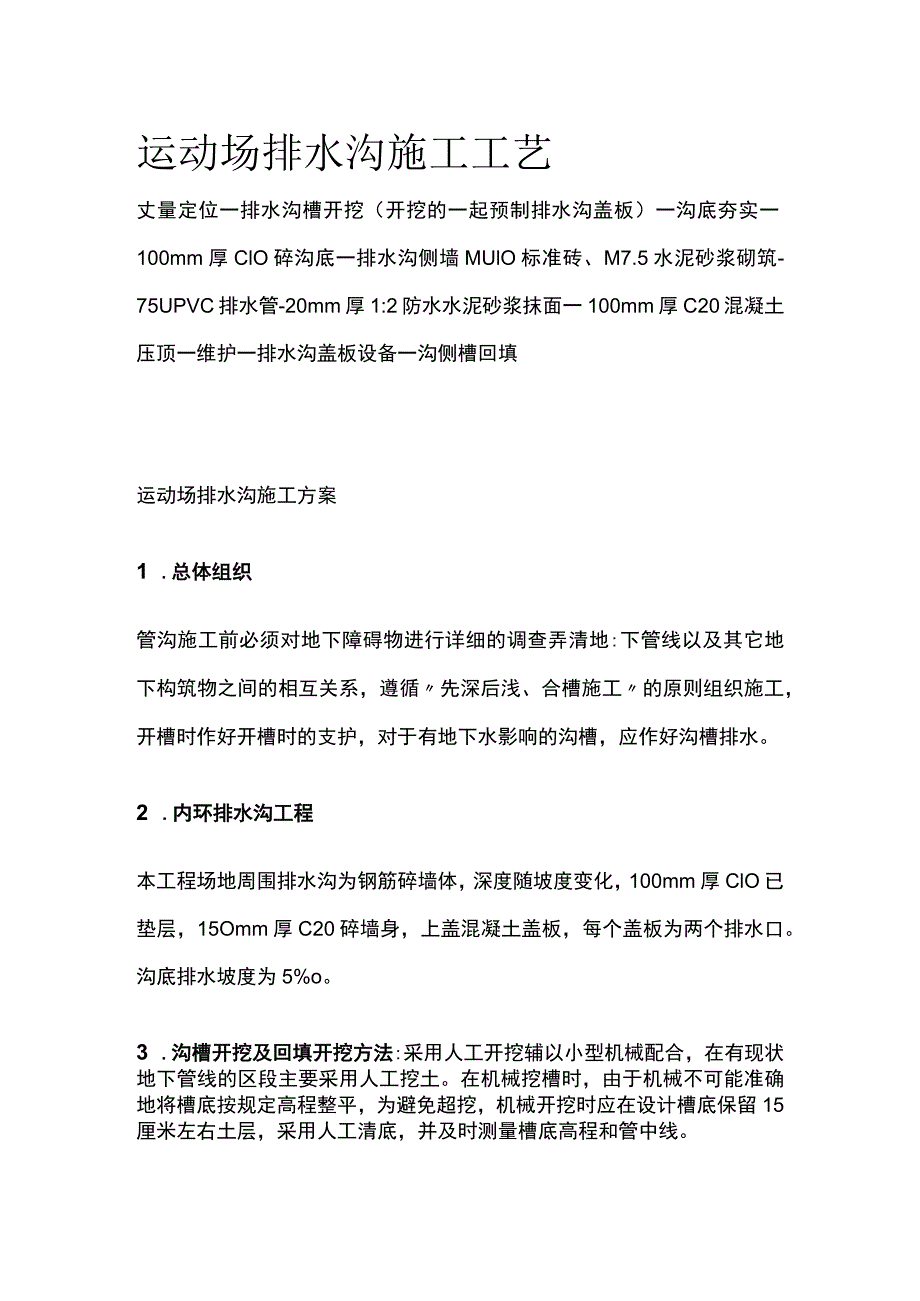

1、运动场排水沟施工工艺丈量定位一排水沟槽开挖（开挖的一起预制排水沟盖板）一沟底夯实一100mm厚ClO碎沟底一排水沟侧墙MUlO标准砖、M7.5水泥砂浆砌筑-75UPVC排水管-20mm厚1:2防水水泥砂浆抹面一100mm厚C20混凝土压顶一维护一排水沟盖板设备一沟侧槽回填运动场排水沟施工方案1 .总体组织管沟施工前必须对地下障碍物进行详细的调查弄清地:下管线以及其它地下构筑物之间的相互关系，遵循先深后浅、合槽施工的原则组织施工，开槽时作好开槽时的支护，对于有地下水影响的沟槽，应作好沟槽排水。2 .内环排水沟工程本工程场地周围排水沟为钢筋碎墙体，深度随坡度变化，100mm厚ClO已垫层，15Om

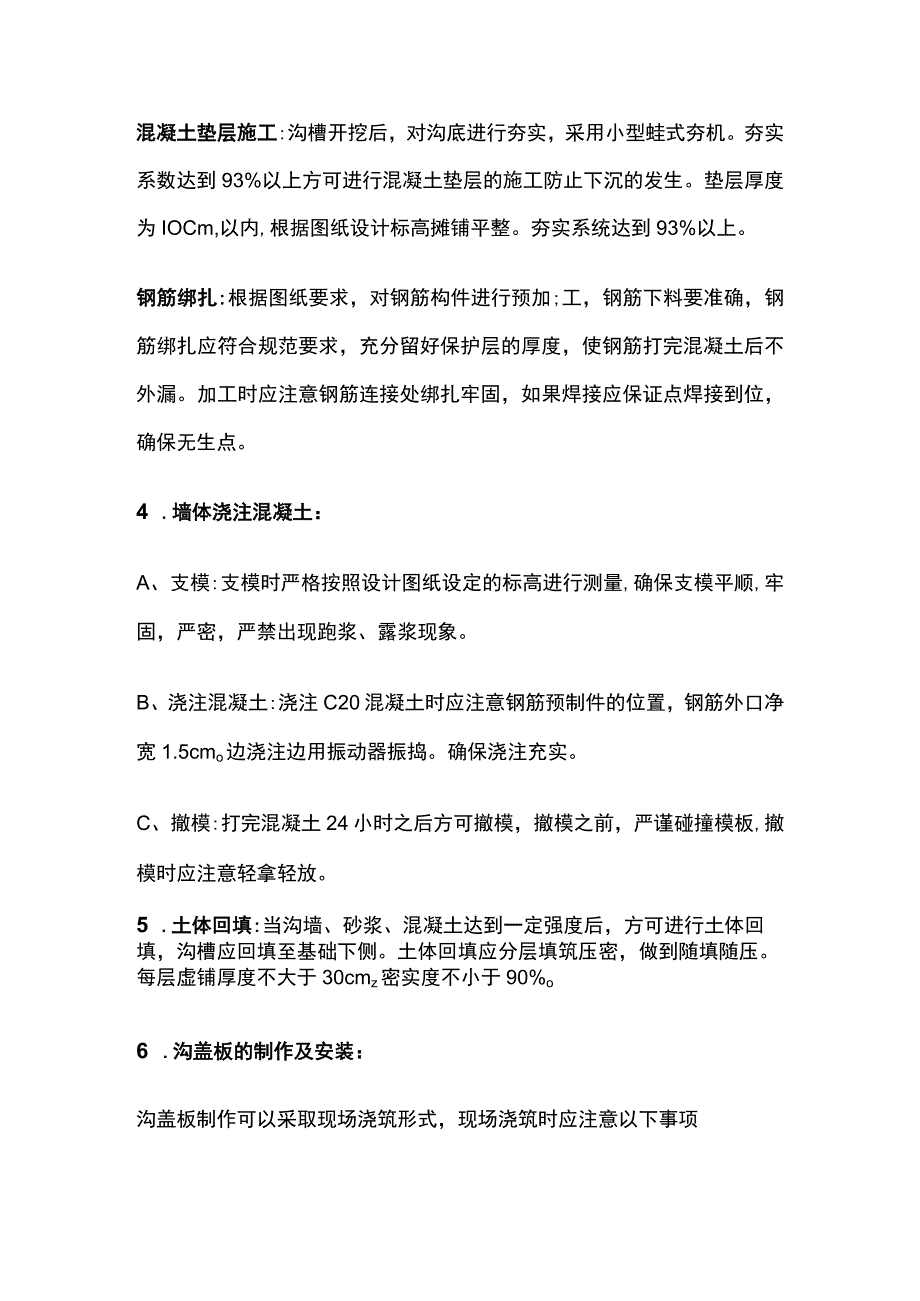

2、m厚C20碎墙身，上盖混凝土盖板，每个盖板为两个排水口。沟底排水坡度为5%o。3 .沟槽开挖及回填开挖方法:采用人工开挖辅以小型机械配合，在有现状地下管线的区段主要采用人工挖土。在机械挖槽时，由于机械不可能准确地将槽底按规定高程整平，为避免超挖，机械开挖时应在设计槽底保留15厘米左右土层，采用人工清底，并及时测量槽底高程和管中线。混凝土垫层施工:沟槽开挖后，对沟底进行夯实，采用小型蛙式夯机。夯实系数达到93%以上方可进行混凝土垫层的施工防止下沉的发生。垫层厚度为IOCm,以内,根据图纸设计标高摊铺平整。夯实系统达到93%以上。钢筋绑扎:根据图纸要求，对钢筋构件进行预加;工，钢筋下料要准确，钢筋

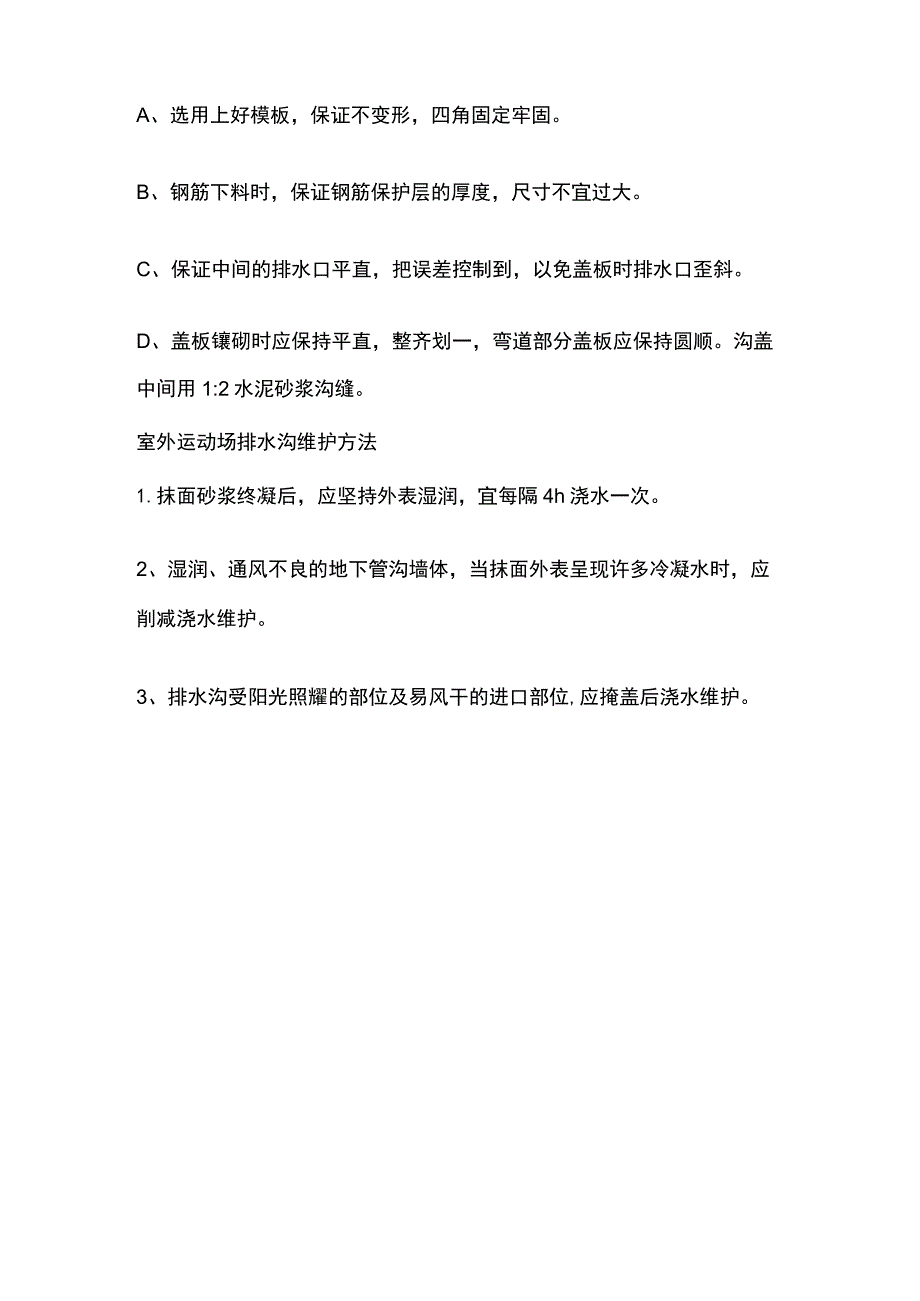

3、绑扎应符合规范要求，充分留好保护层的厚度，使钢筋打完混凝土后不外漏。加工时应注意钢筋连接处绑扎牢固，如果焊接应保证点焊接到位，确保无生点。4 .墙体浇注混凝土：A、支模:支模时严格按照设计图纸设定的标高进行测量,确保支模平顺,牢固，严密，严禁出现跑浆、露浆现象。B、浇注混凝土:浇注C20混凝土时应注意钢筋预制件的位置，钢筋外口净宽1.5cmo边浇注边用振动器振捣。确保浇注充实。C、撤模:打完混凝土24小时之后方可撤模，撤模之前，严谨碰撞模板,撤模时应注意轻拿轻放。5 .土体回填:当沟墙、砂浆、混凝土达到一定强度后，方可进行土体回填，沟槽应回填至基础下侧。土体回填应分层填筑压密，做到随填随压。每层虚铺厚度不大于30cmz密实度不小于90%o6 .沟盖板的制作及安装：沟盖板制作可以采取现场浇筑形式，现场浇筑时应注意以下事项A、选用上好模板，保证不变形，四角固定牢固。B、钢筋下料时，保证钢筋保护层的厚度，尺寸不宜过大。C、保证中间的排水口平直，把误差控制到，以免盖板时排水口歪斜。D、盖板镶砌时应保持平直，整齐划一，弯道部分盖板应保持圆顺。沟盖中间用1:2水泥砂浆沟缝。室外运动场排水沟维护方法1.抹面砂浆终凝后，应坚持外表湿润，宜每隔4h浇水一次。2、湿润、通风不良的地下管沟墙体，当抹面外表呈现许多冷凝水时，应削减浇水维护。3、排水沟受阳光照耀的部位及易风干的进口部位,应掩盖后浇水维护。
