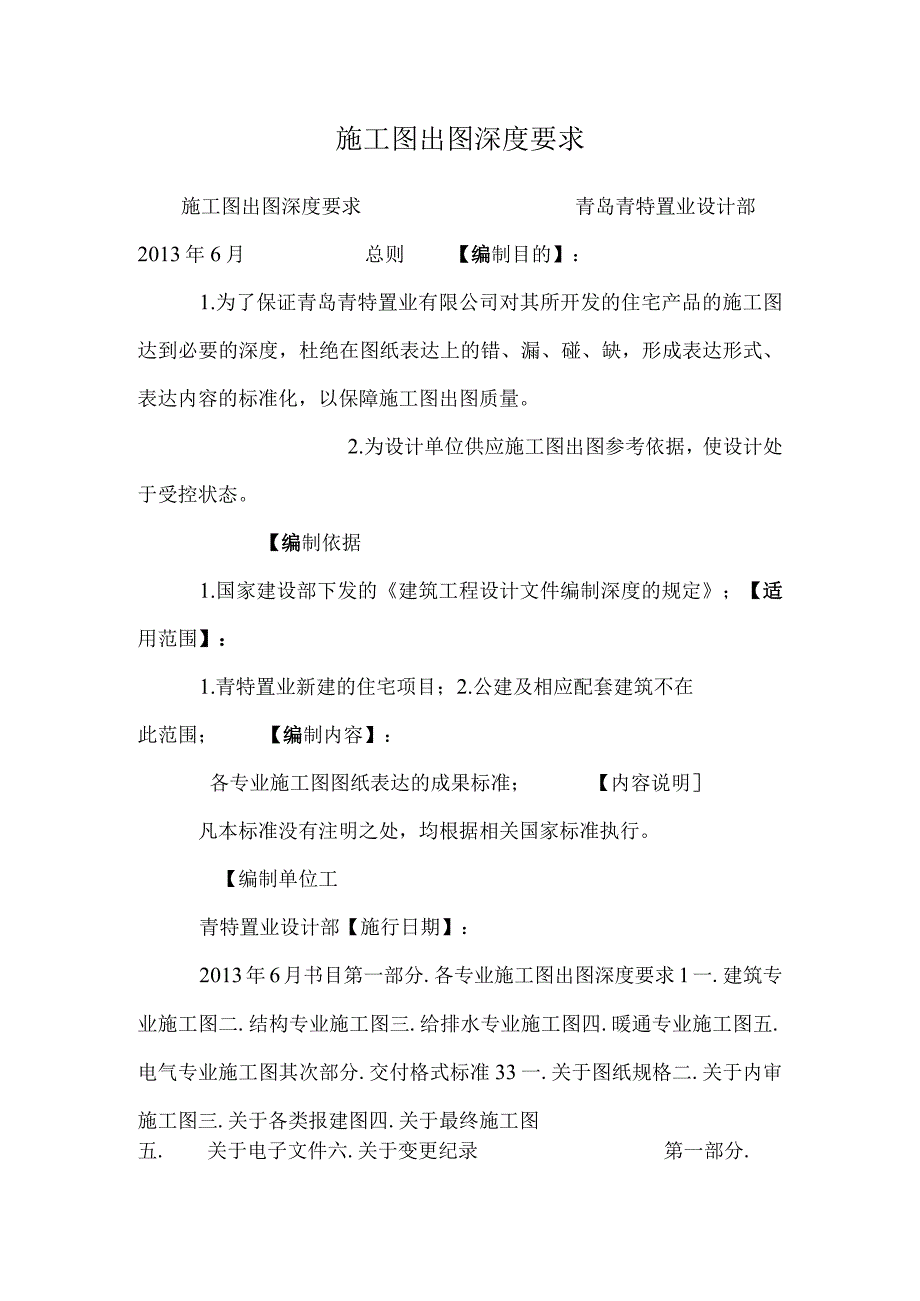

1、施工图出图深度要求施工图出图深度要求青岛青特置业设计部2013年6月总则【编制目的】：1.为了保证青岛青特置业有限公司对其所开发的住宅产品的施工图达到必要的深度，杜绝在图纸表达上的错、漏、碰、缺，形成表达形式、表达内容的标准化，以保障施工图出图质量。2.为设计单位供应施工图出图参考依据，使设计处于受控状态。【编制依据1.国家建设部下发的建筑工程设计文件编制深度的规定；【适用范围】：1.青特置业新建的住宅项目；2.公建及相应配套建筑不在此范围；【编制内容】：各专业施工图图纸表达的成果标准；【内容说明凡本标准没有注明之处，均根据相关国家标准执行。【编制单位工青特置业设计部【施行日期】：2013年6

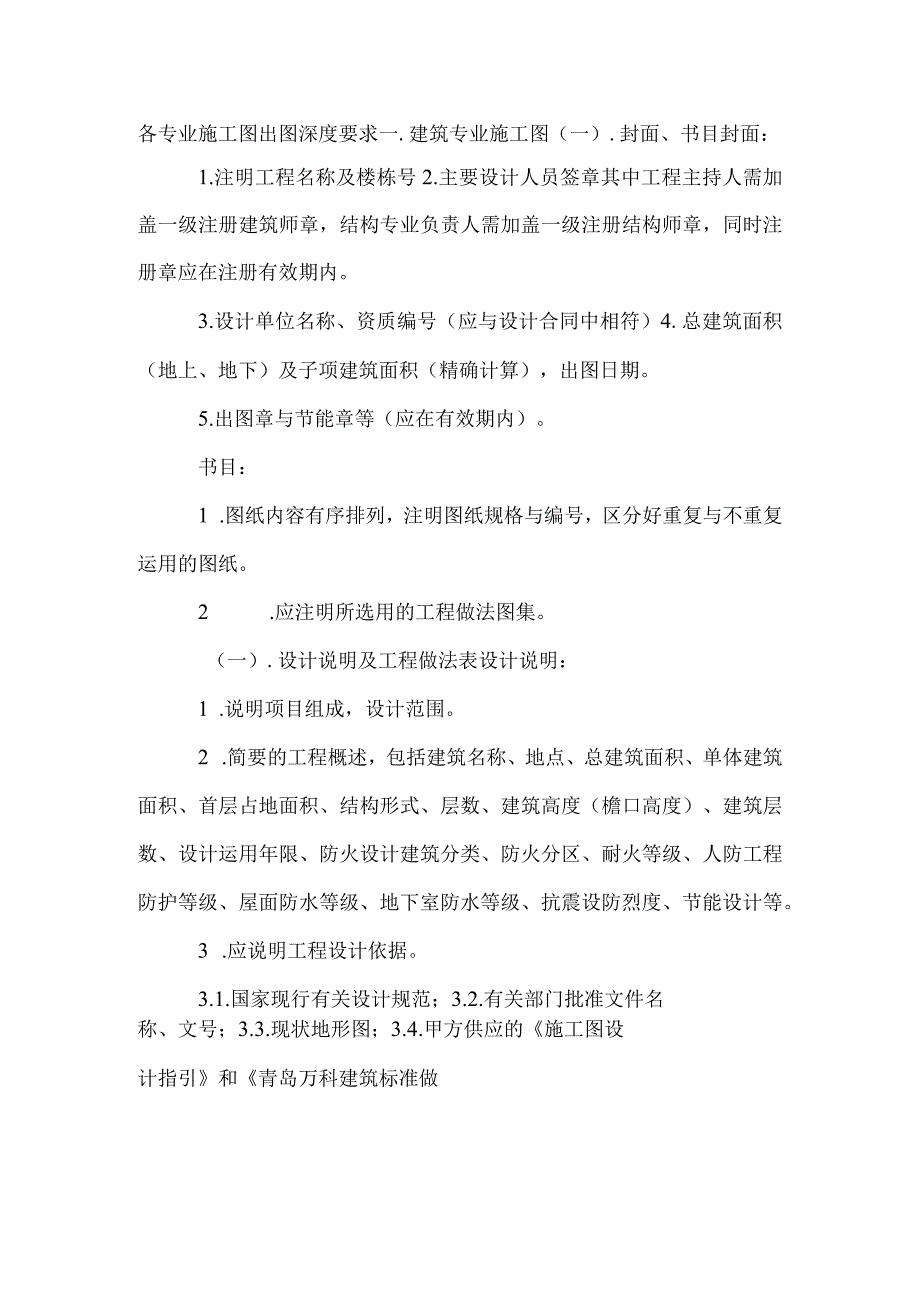

2、月书目第一部分.各专业施工图出图深度要求1一.建筑专业施工图二.结构专业施工图三.给排水专业施工图四.暖通专业施工图五.电气专业施工图其次部分.交付格式标准33一.关于图纸规格二.关于内审施工图三.关于各类报建图四.关于最终施工图五.关于电子文件六.关于变更纪录第一部分.各专业施工图出图深度要求一.建筑专业施工图（一）.封面、书目封面：1.注明工程名称及楼栋号2.主要设计人员签章其中工程主持人需加盖一级注册建筑师章，结构专业负责人需加盖一级注册结构师章，同时注册章应在注册有效期内。3.设计单位名称、资质编号（应与设计合同中相符）4.总建筑面积（地上、地下）及子项建筑面积（精确计算），出图日期。
3、5.出图章与节能章等（应在有效期内）。书目：1 .图纸内容有序排列，注明图纸规格与编号，区分好重复与不重复运用的图纸。2 .应注明所选用的工程做法图集。（一）.设计说明及工程做法表设计说明：1 .说明项目组成，设计范围。2 .简要的工程概述，包括建筑名称、地点、总建筑面积、单体建筑面积、首层占地面积、结构形式、层数、建筑高度（檐口高度）、建筑层数、设计运用年限、防火设计建筑分类、防火分区、耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度、节能设计等。3 .应说明工程设计依据。3.1.国家现行有关设计规范；3.2.有关部门批准文件名称、文号；3.3.现状地形图；3.4.甲方供应的施工图设计指引和青岛万科建筑标准做
