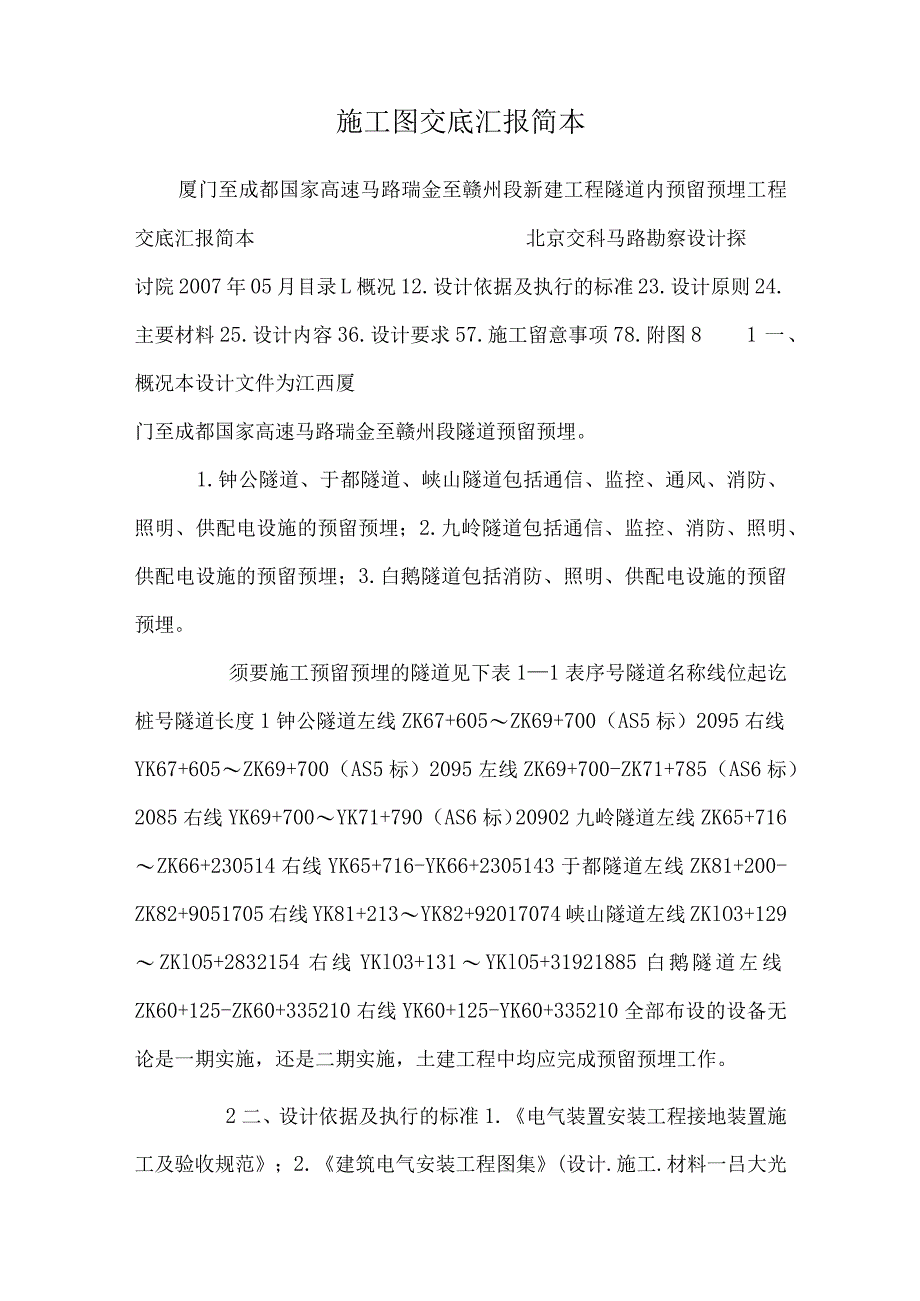

1、施工图交底汇报简本厦门至成都国家高速马路瑞金至赣州段新建工程隧道内预留预埋工程交底汇报简本北京交科马路勘察设计探讨院2007年05月目录L概况12.设计依据及执行的标准23.设计原则24.主要材料25.设计内容36.设计要求57.施工留意事项78.附图81一、概况本设计文件为江西厦门至成都国家高速马路瑞金至赣州段隧道预留预埋。1.钟公隧道、于都隧道、峡山隧道包括通信、监控、通风、消防、照明、供配电设施的预留预埋；2.九岭隧道包括通信、监控、消防、照明、供配电设施的预留预埋；3.白鹅隧道包括消防、照明、供配电设施的预留预埋。须要施工预留预埋的隧道见下表11表序号隧道名称线位起讫桩号隧道长度1钟公
2、隧道左线ZK67+605ZK69+700（AS5标）2095右线YK67+605ZK69+700（AS5标）2095左线ZK69+700-ZK71+785（AS6标）2085右线YK69+700YK71+790（AS6标）20902九岭隧道左线ZK65+716ZK66+230514右线YK65+716-YK66+2305143于都隧道左线ZK81+200-ZK82+9051705右线YK81+213YK82+92017074峡山隧道左线ZKlO3+129ZKlO5+2832154右线YKlO3+131YKlO5+31921885白鹅隧道左线ZK60+125-ZK60+335210右线YK60+

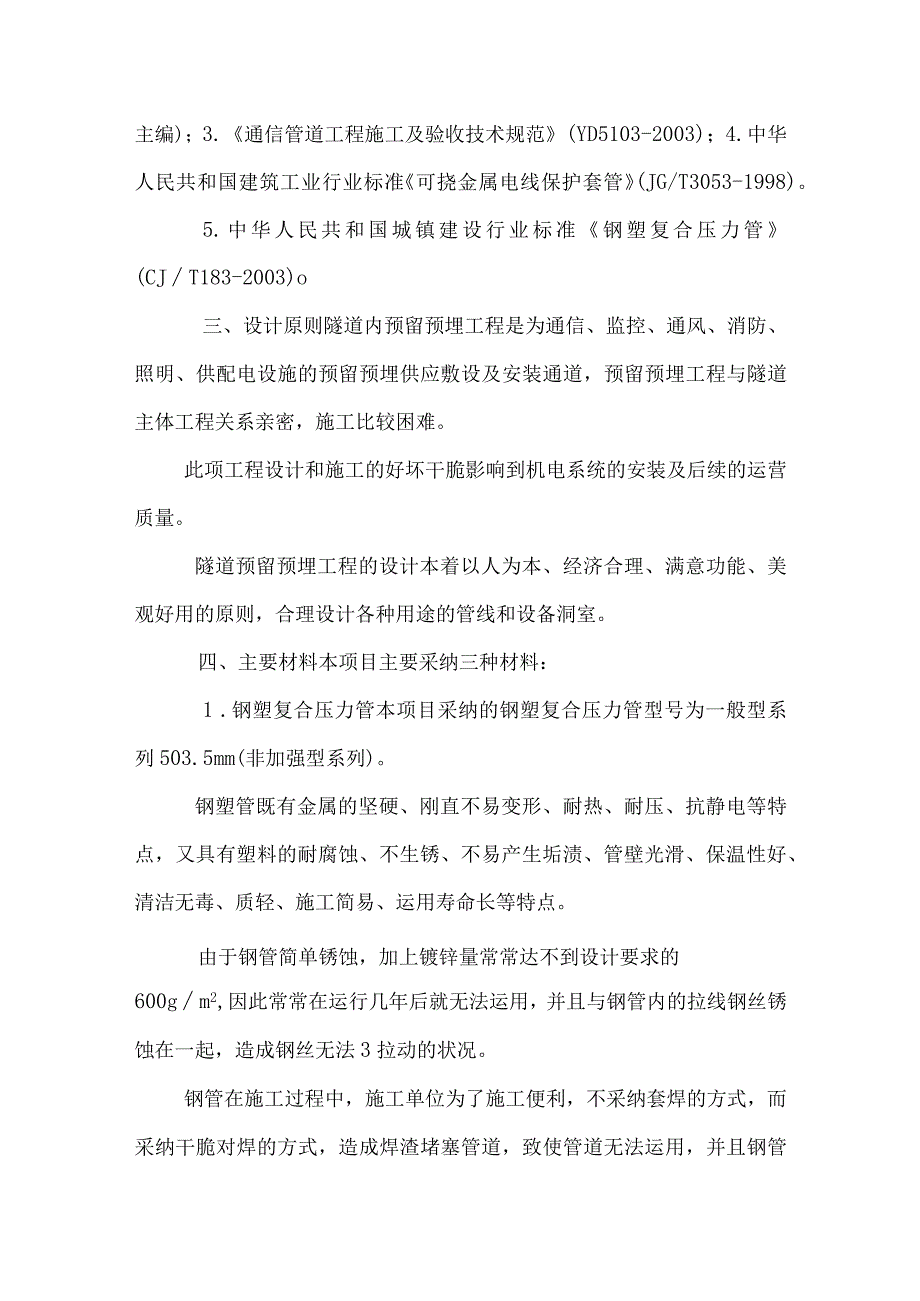

3、125-YK60+335210全部布设的设备无论是一期实施，还是二期实施，土建工程中均应完成预留预埋工作。2二、设计依据及执行的标准1.电气装置安装工程接地装置施工及验收规范；2.建筑电气安装工程图集(设计.施工.材料一吕大光主编)；3.通信管道工程施工及验收技术规范(YD5103-2003)；4.中华人民共和国建筑工业行业标准可挠金属电线保护套管(JG/T3053-1998)。5.中华人民共和国城镇建设行业标准钢塑复合压力管(CJT183-2003)o三、设计原则隧道内预留预埋工程是为通信、监控、通风、消防、照明、供配电设施的预留预埋供应敷设及安装通道，预留预埋工程与隧道主体工程关系亲密，施
4、工比较困难。此项工程设计和施工的好坏干脆影响到机电系统的安装及后续的运营质量。隧道预留预埋工程的设计本着以人为本、经济合理、满意功能、美观好用的原则，合理设计各种用途的管线和设备洞室。四、主要材料本项目主要采纳三种材料：1 .钢塑复合压力管本项目采纳的钢塑复合压力管型号为一般型系列503.5mm(非加强型系列)。钢塑管既有金属的坚硬、刚直不易变形、耐热、耐压、抗静电等特点，又具有塑料的耐腐蚀、不生锈、不易产生垢渍、管壁光滑、保温性好、清洁无毒、质轻、施工简易、运用寿命长等特点。由于钢管简单锈蚀，加上镀锌量常常达不到设计要求的600gm2,因此常常在运行几年后就无法运用，并且与钢管内的拉线钢丝锈

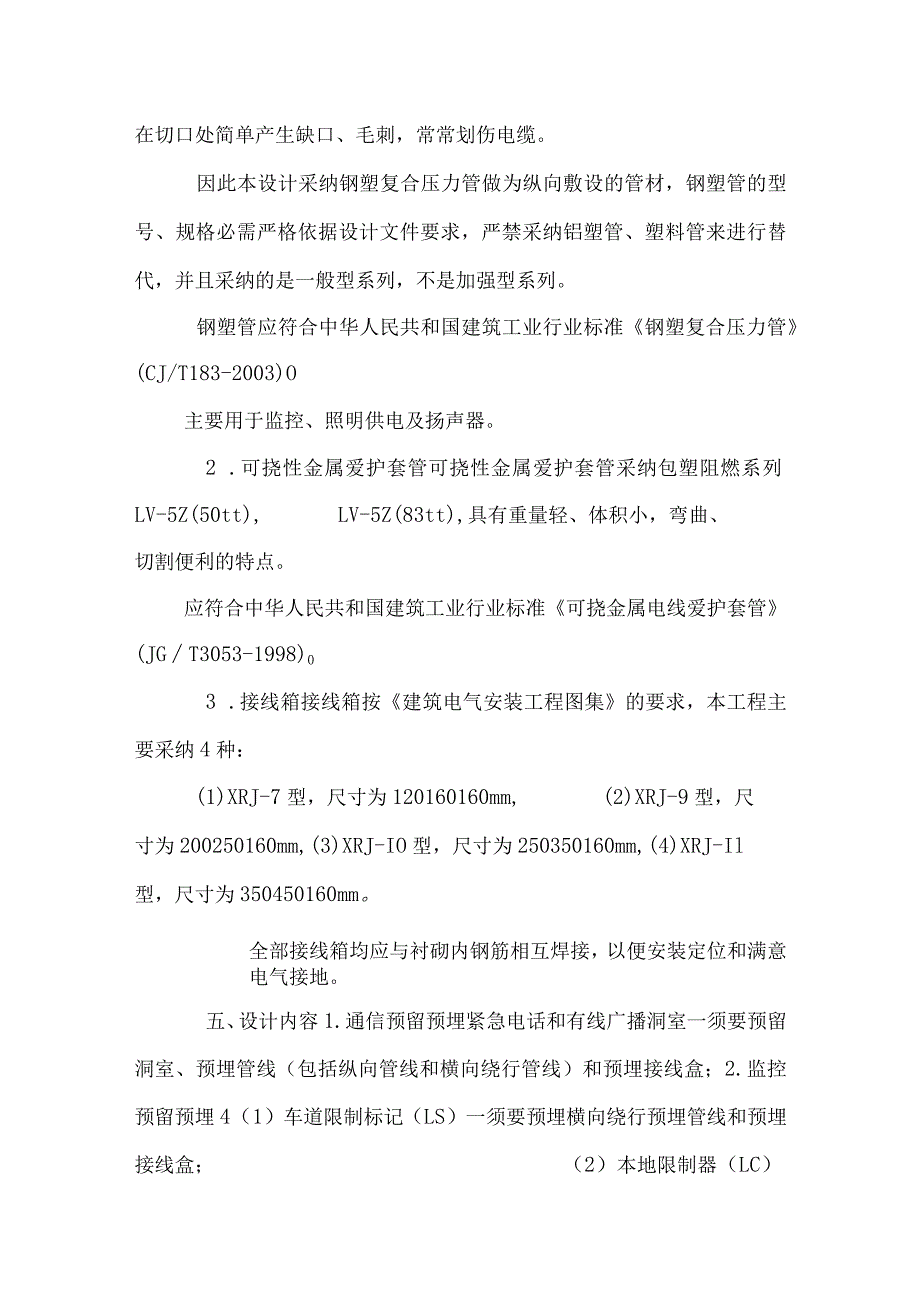

5、蚀在一起，造成钢丝无法3拉动的状况。钢管在施工过程中，施工单位为了施工便利，不采纳套焊的方式，而采纳干脆对焊的方式，造成焊渣堵塞管道，致使管道无法运用，并且钢管在切口处简单产生缺口、毛刺，常常划伤电缆。因此本设计采纳钢塑复合压力管做为纵向敷设的管材，钢塑管的型号、规格必需严格依据设计文件要求，严禁采纳铝塑管、塑料管来进行替代，并且采纳的是一般型系列，不是加强型系列。钢塑管应符合中华人民共和国建筑工业行业标准钢塑复合压力管(CJ/T183-2003)O主要用于监控、照明供电及扬声器。2 .可挠性金属爱护套管可挠性金属爱护套管采纳包塑阻燃系列LV-5Z(50tt),LV-5Z(83tt),具有重量
6、轻、体积小，弯曲、切割便利的特点。应符合中华人民共和国建筑工业行业标准可挠金属电线爱护套管(JGT3053-1998)03 .接线箱接线箱按建筑电气安装工程图集的要求，本工程主要采纳4种：(1)XRJ-7型，尺寸为120160160mm,(2)XRJ-9型，尺寸为200250160mm,(3)XRJ-IO型，尺寸为250350160mm,(4)XRJ-Il型，尺寸为350450160mm。全部接线箱均应与衬砌内钢筋相互焊接，以便安装定位和满意电气接地。五、设计内容1.通信预留预埋紧急电话和有线广播洞室一须要预留洞室、预埋管线（包括纵向管线和横向绕行管线）和预埋接线盒；2.监控预留预埋4（1）车
7、道限制标记（LS）一须要预埋横向绕行预埋管线和预埋接线盒；（2）本地限制器（LC）一须要预留洞室、横向绕行预埋管线和预埋接线盒；（3）诱导灯限制器一须要预留洞室、横向绕行预埋管线和预埋接线盒；（4）摄像机（CCTV）一须要预留洞室、横向绕行预埋管线和预埋接线盒；（5）车辆检测器（VD）一须要预留洞室、横向绕行预埋管线和预埋接线盒；（6）能见度（VI）/一氧化碳（CO）检测器一须要横向绕行预埋管线和预埋接线盒；（7）风速风向检测器（TVS）一横向绕行预埋管线和预埋接线盒；（8）火灾检测器一须要预留洞室、横向绕行预埋管线和预埋接线盒；（9）情报板（TCMS）一须要预留洞室、横向绕行预埋管线和预埋接
8、线盒；（10）疏散标记一须要预留洞室、横向绕行预埋管线；3.照明预留预埋照明灯具一需预埋纵向管线及在每处灯具处预埋接线盒。4.供配电预留预埋（1）监控配电箱一须要预留洞室、横向绕行预埋管线和预埋接线盒；（2）照明配电箱一须要预留洞室、横向绕行预埋管线和预埋接线盒；（3）风机地埋式变压器一须要预留洞室、横向绕行预埋管线及与风机总配电箱洞室连接管线和预埋接线盒；（4）风机总配电箱一须要预留洞室、横向绕行预埋管线及与风机地埋式变压器洞室连接管线和预埋接线盒；（5）箱式变电站一须要预留洞室、连接主线管道的管线；5.通风预埋风机限制箱一须要预留洞室、横向绕行预埋管线和预埋接线盒；6.消防预埋消防栓一须要
9、预留洞室、横向绕行预埋管线；5灭火器一须要预留洞室；7.电缆沟内预留信号电缆沟在行车方向的右侧，电力电缆沟在行车方向的左侧。电缆沟内须要安装角钢托架、接地引线和接地体。隧道主体单位需每20米留出1处钢筋接头，与地线焊接。六、设计要求1.预留洞室（1）隧道内预留洞室需符合设计要求。假如隧道内设备位置与其他设施重合，则可依据实际状况，在前后5米范围内作调整，并告知设计单位；本设计图纸中仅供应掘洞的形态及位置，由主体工程设计单位依据其所在位置的地质状况、锚固方式、隧道内衬砌的构造等条件下算出的荷载进行配筋并校核；掘洞应与隧道衬砌等构造物一同浇筑。（2）隧道内设备洞室尺寸，见下表5-1：表5-1设备洞
10、室名称设备洞室尺寸（Cln）洞室底部距电缆沟盖板顶部距离（Cm）30所处位置本地限制器（PLC）110（宽）155（高）40（深）行车方向右侧摄像机（CCTV）40（宽）30（高）40（深）120行车方向右侧车辆检测器（VD）60（宽）50（高）40（深）120行车方向右侧诱导灯限制器60（宽）40（高）30（深）120行车方向右侧疏散标记40（宽）25（高）25（深）100行车方向左侧紧急电话100（宽）190（高）90（深）0行车方向右侧火灾检测器37（宽）67（高）13（深）120行车方向右侧情报板60（宽）50（高）40（深）120行车方向右侧风机限制箱86（宽）146（高）45（深）
11、60行车方向左侧监控配电箱80（宽）120（高）40（深）80行车方向左侧照明配电箱80（宽）120（高）40（深）80行车方向左侧风机埋地变180（宽）200高）140（深）0行车方向左侧风机总配电箱180（宽）200高）140（深）0行车方向左侧箱式变电站450（宽）300（高）250（深）0行车横洞内消防栓洞室186（宽）131（高）40cm（深）0行车方向右侧灭火器洞室80（宽）95（高）40cm（深）80行车方向右侧6注：a）消防栓洞室、地埋式变压器洞室及箱式变电站洞室均需预留槽。d）本表只列出了需预留洞室的监控设备。3.部分监控设备预留预埋简介摄像机处预留预埋设计图7紧急电话预留预
12、埋设计图风机地埋式变压器预留预埋设计图七、施工留意事项（1）本套设计文件中所列桩号均为各洞室的中心桩号。8（2）本套设计文件中预埋管道除沿隧道侧壁纵向埋设用于照明、监控及有线广播采纳钢塑复合压力管以外，其余管道全部采纳可挠性金属套管。可挠性金属套管各项技术指标应符合相关标准。隧道内全部预埋管道内均应预留3的钢丝，并在管口外预留不小于30cm的出头，管口需用软木塞或其它类似的替代物堵住。(3)钢塑管的型号、规格必需严格依据设计文件要求，严禁采纳铝塑管、衬塑管及塑料管来进行替代，并且采纳的是一般型系列，不是加强型系列。(4)本工程所采纳的LV-5(83#)和LV-5(50#)可挠金属电线爱护套管(
13、普利卡金属套管)必需采纳加强性的，具有防水功能。严禁以市场上蛇皮管来替代可挠性金属套管。(5)可挠性金属套管的连接必需采纳专用WC防水接头来接续，严禁采纳干脆对接，用胶带缠绕的方式进行施工。(6)严禁野蛮施工，严禁将预埋管道砸扁、堵塞，必需保证预埋管道全部通畅。(7)进行管线预埋时应仔细核对管径、数量及桩号，防止漏埋、误埋。(8)预留洞室及接线盒应预留整齐、美观，不得歪斜，不得缩减预留尺寸。(9)火灾报警按钮安装在消防栓洞室内，信号电缆由通信电缆沟通过预留管道引至PB按钮处。(10)诱导灯不须要进行预埋，只需将诱导灯限制器预留预埋完成即可。(11)隧道壁内的预埋管道与隧道墙壁表面的净距离不宜小于8cm。(12)隧道内预留洞室尺寸需符合设计要求。假如隧道内设备位置重合，则可依据实际状况，在前后5米范围内作调整，并告知设计单位；本设计图纸中仅供应掘洞的结构尺寸及位置，请主体工程设计单位依据其所在位置的地质状况、锚固方式、隧道内衬砌的构造等条件下算出的荷载进行配筋并校核；掘洞应与隧道衬砌等构造物一同浇筑。(13)图表中所列管道长度等工程量最终应以施工中实际发生数量计量为准。(14)本设计文件中未提到的要求均按有关规定、标准规范执行。八、附图
