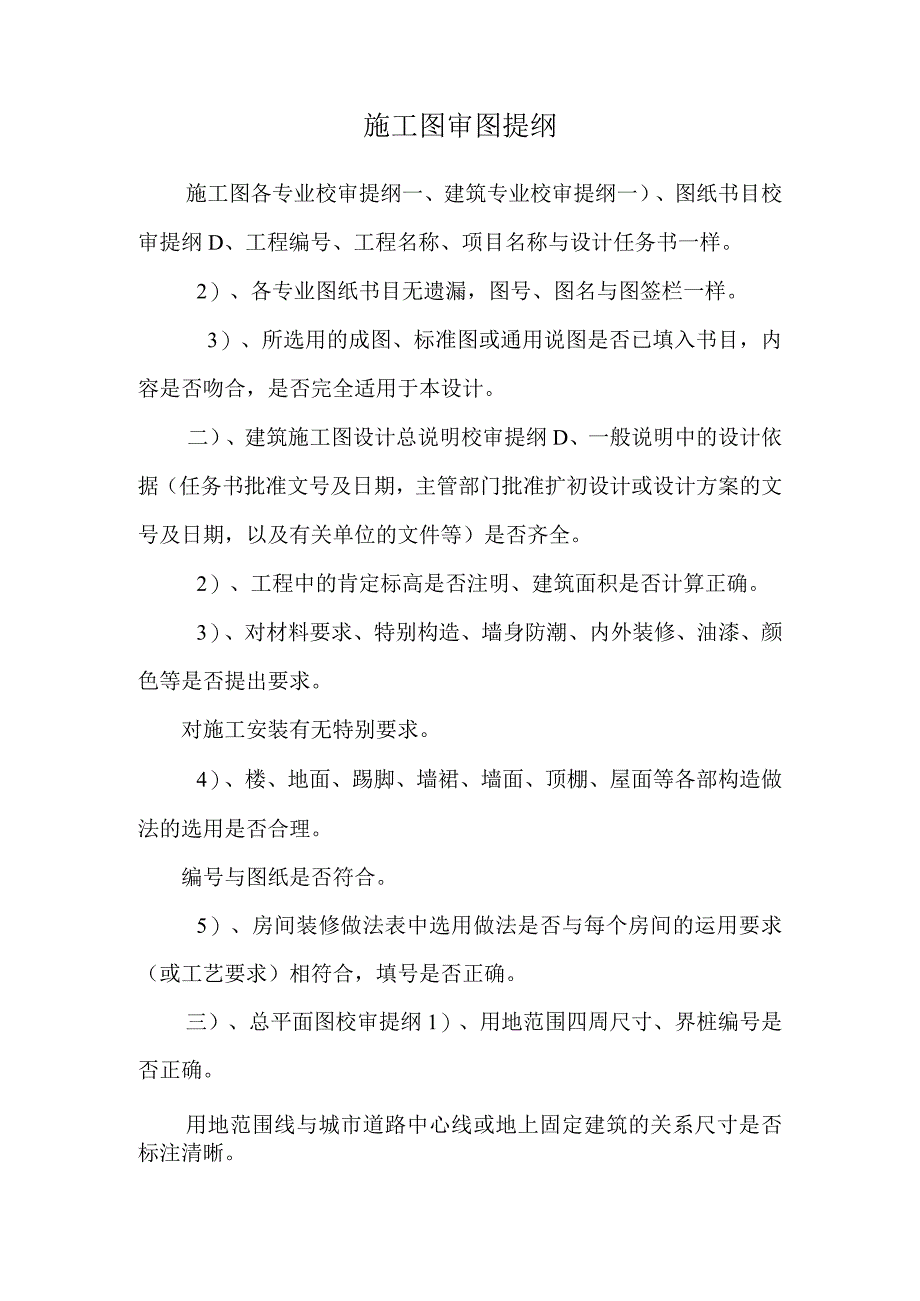

1、施工图审图提纲施工图各专业校审提纲一、建筑专业校审提纲一）、图纸书目校审提纲D、工程编号、工程名称、项目名称与设计任务书一样。2）、各专业图纸书目无遗漏，图号、图名与图签栏一样。3）、所选用的成图、标准图或通用说图是否已填入书目，内容是否吻合，是否完全适用于本设计。二）、建筑施工图设计总说明校审提纲D、一般说明中的设计依据（任务书批准文号及日期，主管部门批准扩初设计或设计方案的文号及日期，以及有关单位的文件等）是否齐全。2）、工程中的肯定标高是否注明、建筑面积是否计算正确。3）、对材料要求、特别构造、墙身防潮、内外装修、油漆、颜色等是否提出要求。对施工安装有无特别要求。4）、楼、地面、踢脚、墙

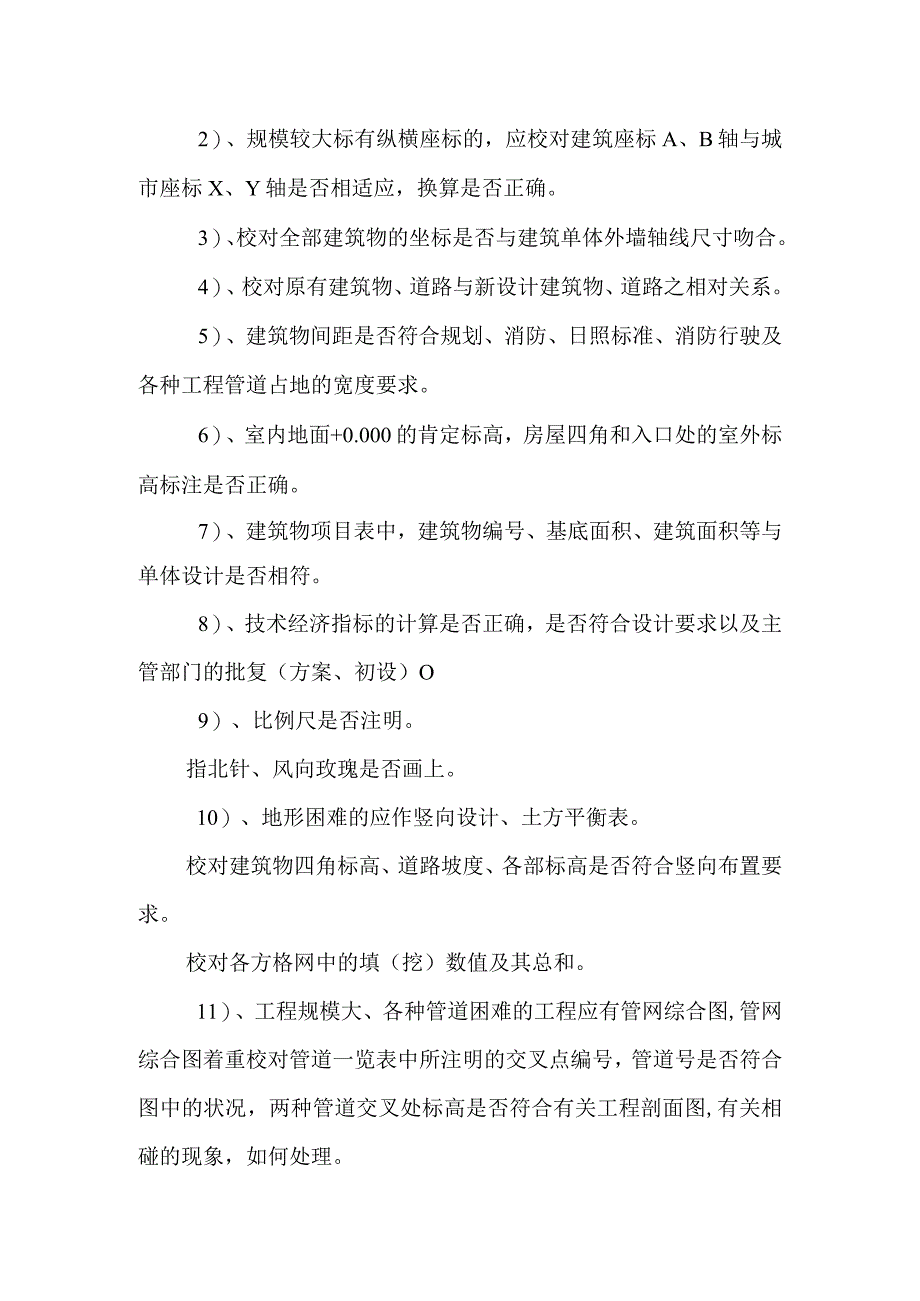

2、裙、墙面、顶棚、屋面等各部构造做法的选用是否合理。编号与图纸是否符合。5）、房间装修做法表中选用做法是否与每个房间的运用要求（或工艺要求）相符合，填号是否正确。三）、总平面图校审提纲1）、用地范围四周尺寸、界桩编号是否正确。用地范围线与城市道路中心线或地上固定建筑的关系尺寸是否标注清晰。2）、规模较大标有纵横座标的，应校对建筑座标A、B轴与城市座标X、Y轴是否相适应，换算是否正确。3）、校对全部建筑物的坐标是否与建筑单体外墙轴线尺寸吻合。4）、校对原有建筑物、道路与新设计建筑物、道路之相对关系。5）、建筑物间距是否符合规划、消防、日照标准、消防行驶及各种工程管道占地的宽度要求。6）、室内地面+

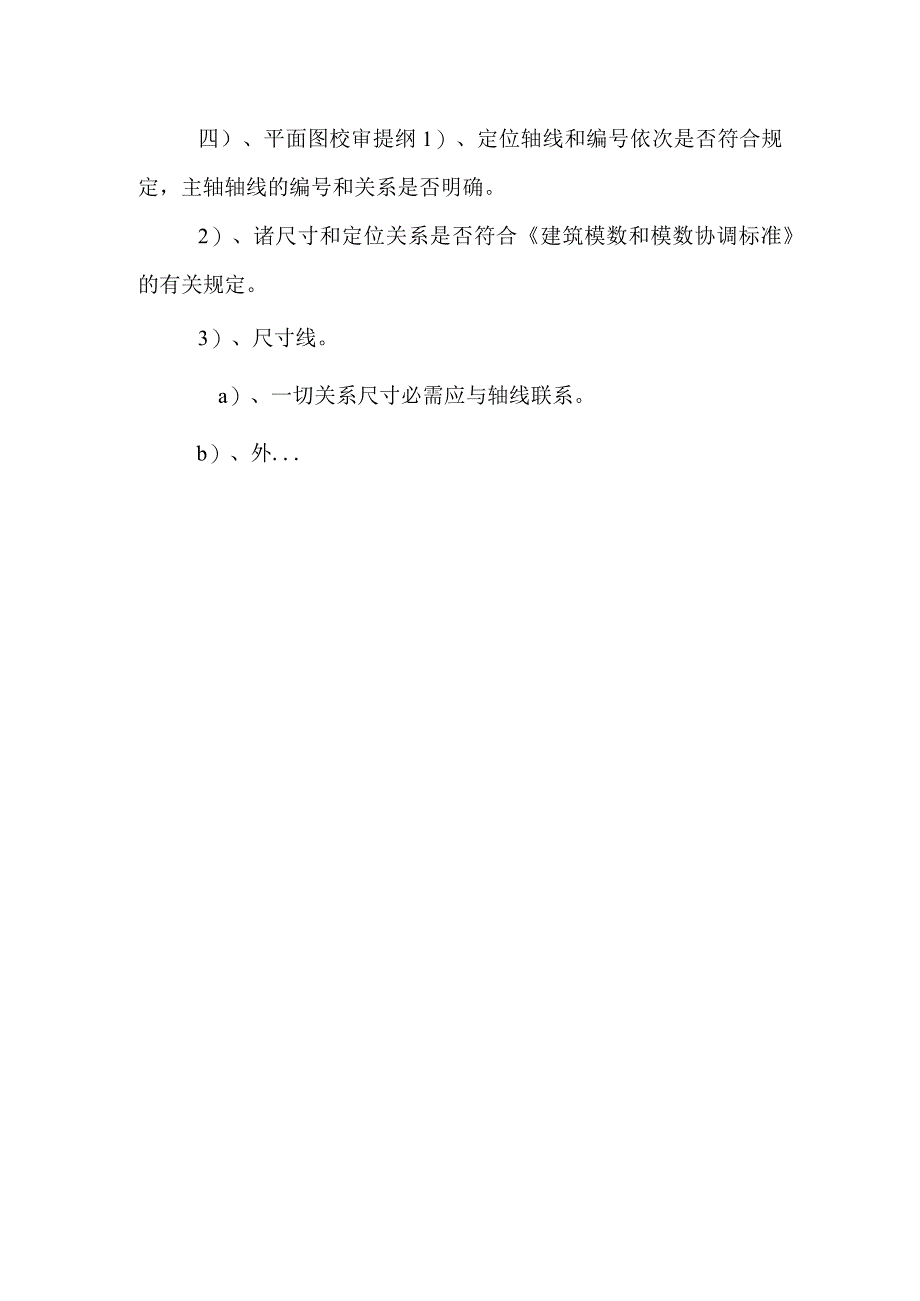

3、0.000的肯定标高，房屋四角和入口处的室外标高标注是否正确。7）、建筑物项目表中，建筑物编号、基底面积、建筑面积等与单体设计是否相符。8）、技术经济指标的计算是否正确，是否符合设计要求以及主管部门的批复（方案、初设）O9）、比例尺是否注明。指北针、风向玫瑰是否画上。10）、地形困难的应作竖向设计、土方平衡表。校对建筑物四角标高、道路坡度、各部标高是否符合竖向布置要求。校对各方格网中的填（挖）数值及其总和。11）、工程规模大、各种管道困难的工程应有管网综合图,管网综合图着重校对管道一览表中所注明的交叉点编号，管道号是否符合图中的状况，两种管道交叉处标高是否符合有关工程剖面图,有关相碰的现象，如何处理。四）、平面图校审提纲1）、定位轴线和编号依次是否符合规定，主轴轴线的编号和关系是否明确。2）、诸尺寸和定位关系是否符合建筑模数和模数协调标准的有关规定。3）、尺寸线。a）、一切关系尺寸必需应与轴线联系。b）、外.
