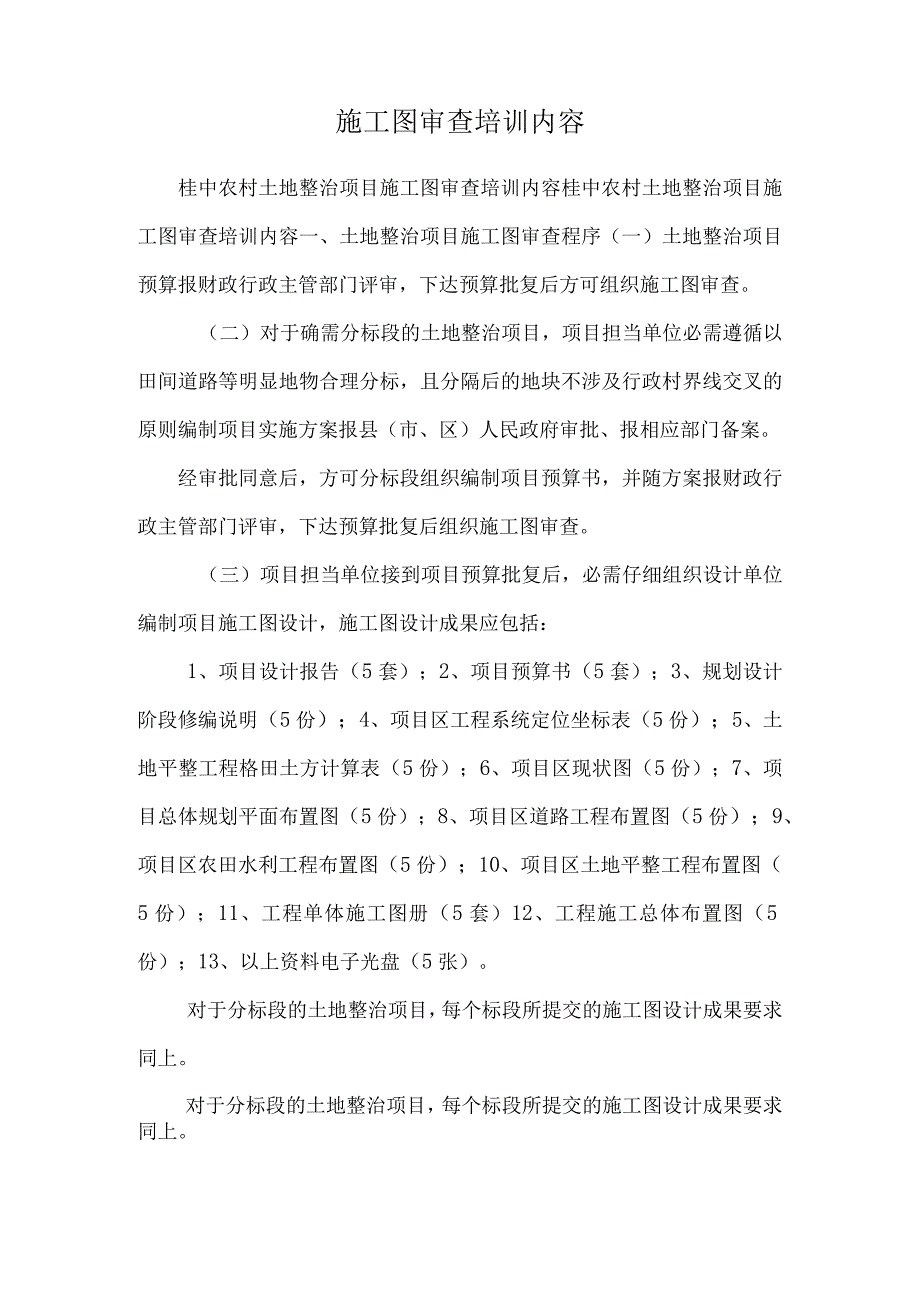

施工图审查培训内容_0.docx_第1页
第1页 / 共8页

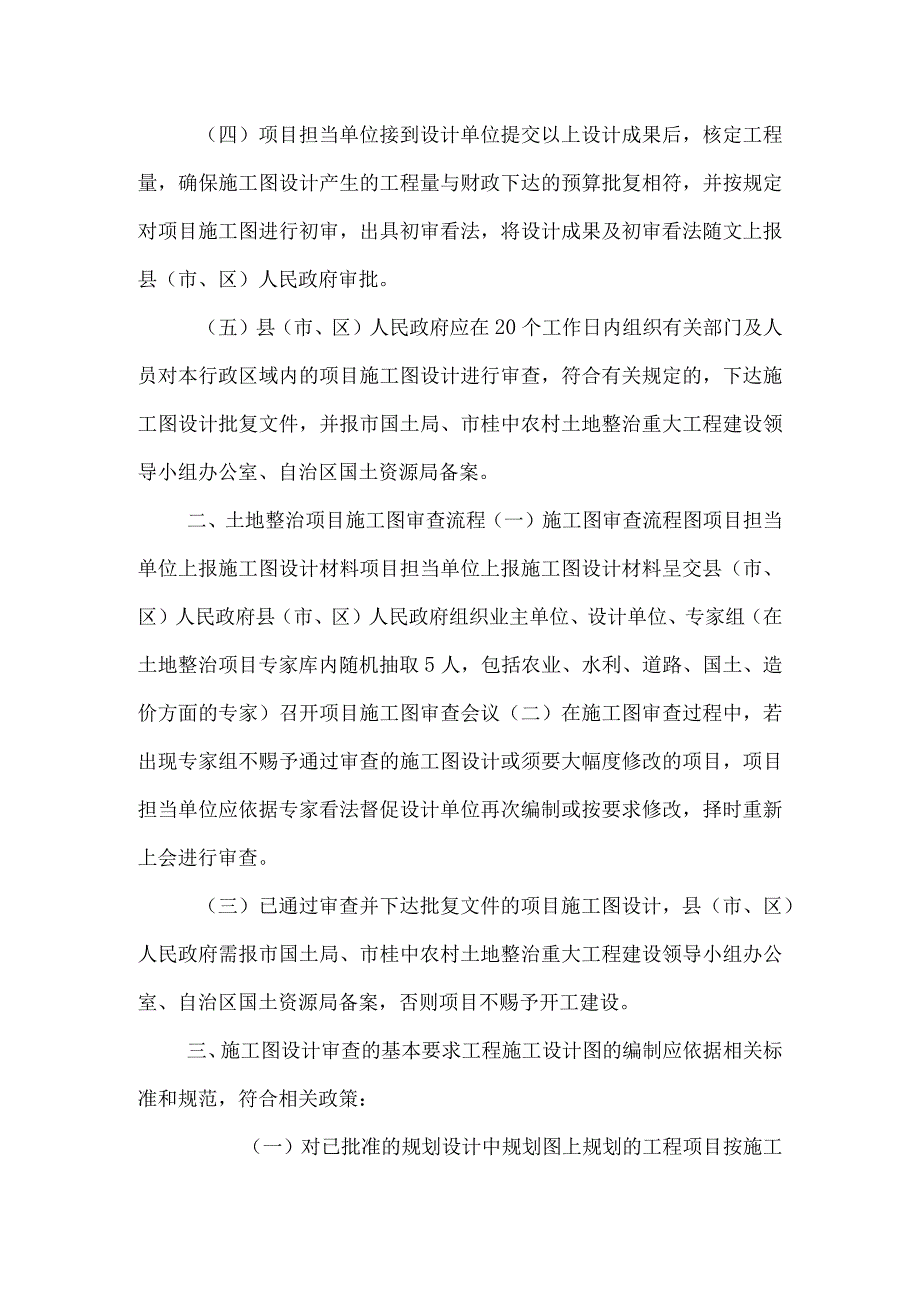

施工图审查培训内容_0.docx_第2页
第2页 / 共8页

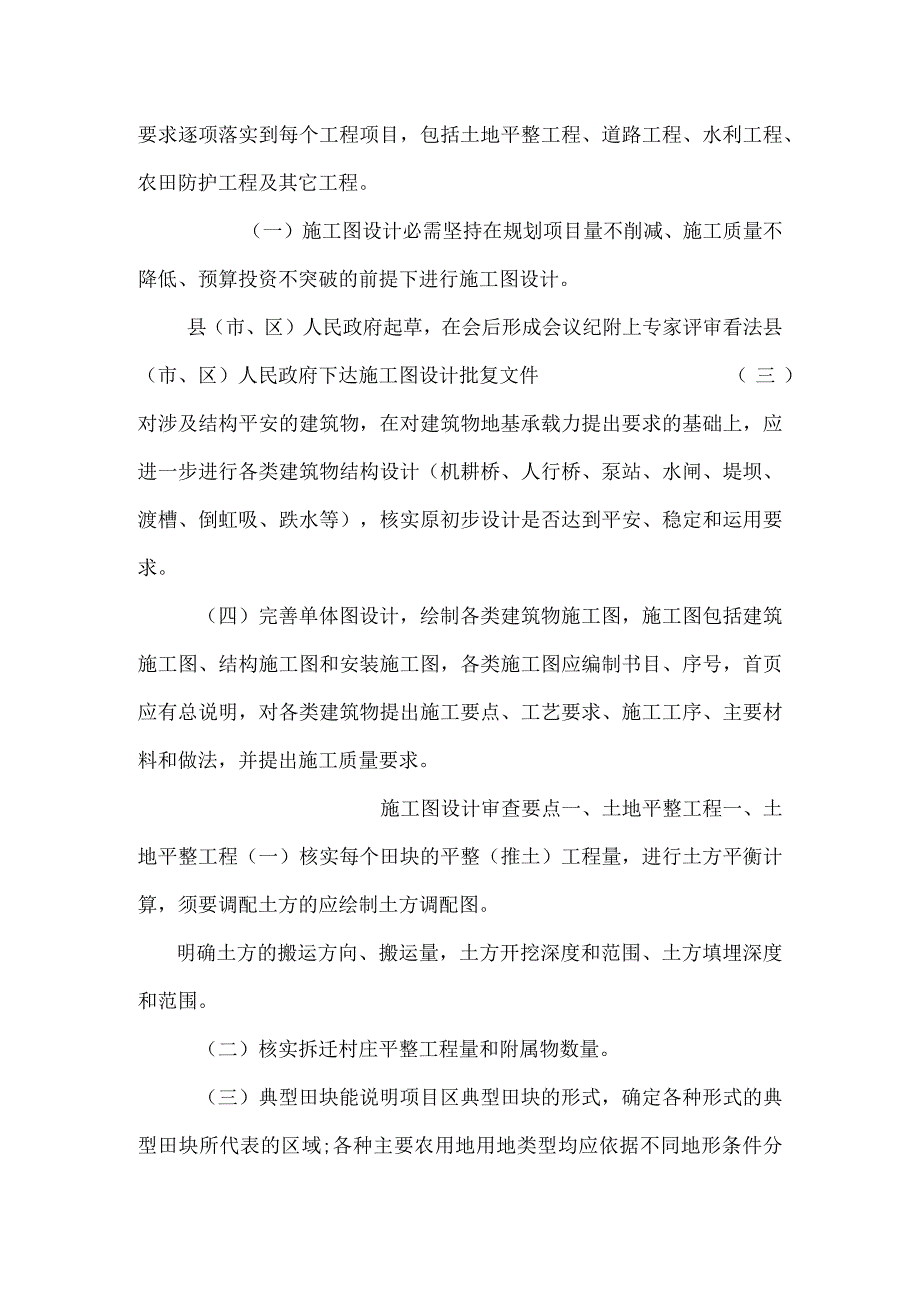

施工图审查培训内容_0.docx_第3页
第3页 / 共8页
施工图审查培训内容_0.docx_第4页
第4页 / 共8页
施工图审查培训内容_0.docx_第5页
第5页 / 共8页
施工图审查培训内容_0.docx_第6页
第6页 / 共8页
施工图审查培训内容_0.docx_第7页
第7页 / 共8页
施工图审查培训内容_0.docx_第8页
第8页 / 共8页
亲,该文档总共8页,全部预览完了,如果喜欢就下载吧!
资源描述

《施工图审查培训内容_0.docx》由会员分享,可在线阅读,更多相关《施工图审查培训内容_0.docx(8页珍藏版)》请在第壹文秘上搜索。

1、施工图审查培训内容桂中农村土地整治项目施工图审查培训内容桂中农村土地整治项目施工图审查培训内容一、土地整治项目施工图审查程序(一)土地整治项目预算报财政行政主管部门评审,下达预算批复后方可组织施工图审查。(二)对于确需分标段的土地整治项目,项目担当单位必需遵循以田间道路等明显地物合理分标,且分隔后的地块不涉及行政村界线交叉的原则编制项目实施方案报县(市、区)人民政府审批、报相应部门备案。经审批同意后,方可分标段组织编制项目预算书,并随方案报财政行政主管部门评审,下达预算批复后组织施工图审查。(三)项目担当单位接到项目预算批复后,必需仔细组织设计单位编制项目施工图设计,施工图设计成果应包括:1、

2、项目设计报告(5套);2、项目预算书(5套);3、规划设计阶段修编说明(5份);4、项目区工程系统定位坐标表(5份);5、土地平整工程格田土方计算表(5份);6、项目区现状图(5份);7、项目总体规划平面布置图(5份);8、项目区道路工程布置图(5份);9、项目区农田水利工程布置图(5份);10、项目区土地平整工程布置图(5份);11、工程单体施工图册(5套)12、工程施工总体布置图(5份);13、以上资料电子光盘(5张)。对于分标段的土地整治项目,每个标段所提交的施工图设计成果要求同上。对于分标段的土地整治项目,每个标段所提交的施工图设计成果要求同上。(四)项目担当单位接到设计单位提交以上设

3、计成果后,核定工程量,确保施工图设计产生的工程量与财政下达的预算批复相符,并按规定对项目施工图进行初审,出具初审看法,将设计成果及初审看法随文上报县(市、区)人民政府审批。(五)县(市、区)人民政府应在20个工作日内组织有关部门及人员对本行政区域内的项目施工图设计进行审查,符合有关规定的,下达施工图设计批复文件,并报市国土局、市桂中农村土地整治重大工程建设领导小组办公室、自治区国土资源局备案。二、土地整治项目施工图审查流程(一)施工图审查流程图项目担当单位上报施工图设计材料项目担当单位上报施工图设计材料呈交县(市、区)人民政府县(市、区)人民政府组织业主单位、设计单位、专家组(在土地整治项目专

4、家库内随机抽取5人,包括农业、水利、道路、国土、造价方面的专家)召开项目施工图审查会议(二)在施工图审查过程中,若出现专家组不赐予通过审查的施工图设计或须要大幅度修改的项目,项目担当单位应依据专家看法督促设计单位再次编制或按要求修改,择时重新上会进行审查。(三)已通过审查并下达批复文件的项目施工图设计,县(市、区)人民政府需报市国土局、市桂中农村土地整治重大工程建设领导小组办公室、自治区国土资源局备案,否则项目不赐予开工建设。三、施工图设计审查的基本要求工程施工设计图的编制应依据相关标准和规范,符合相关政策:(一)对已批准的规划设计中规划图上规划的工程项目按施工要求逐项落实到每个工程项目,包括

5、土地平整工程、道路工程、水利工程、农田防护工程及其它工程。(一)施工图设计必需坚持在规划项目量不削减、施工质量不降低、预算投资不突破的前提下进行施工图设计。县(市、区)人民政府起草,在会后形成会议纪附上专家评审看法县(市、区)人民政府下达施工图设计批复文件(三)对涉及结构平安的建筑物,在对建筑物地基承载力提出要求的基础上,应进一步进行各类建筑物结构设计(机耕桥、人行桥、泵站、水闸、堤坝、渡槽、倒虹吸、跌水等),核实原初步设计是否达到平安、稳定和运用要求。(四)完善单体图设计,绘制各类建筑物施工图,施工图包括建筑施工图、结构施工图和安装施工图,各类施工图应编制书目、序号,首页应有总说明,对各类建

6、筑物提出施工要点、工艺要求、施工工序、主要材料和做法,并提出施工质量要求。施工图设计审查要点一、土地平整工程一、土地平整工程(一)核实每个田块的平整(推土)工程量,进行土方平衡计算,须要调配土方的应绘制土方调配图。明确土方的搬运方向、搬运量,土方开挖深度和范围、土方填埋深度和范围。(二)核实拆迁村庄平整工程量和附属物数量。(三)典型田块能说明项目区典型田块的形式,确定各种形式的典型田块所代表的区域;各种主要农用地用地类型均应依据不同地形条件分别进行典型田块设计;典型田块设计应能够代表该用地类型所处的地形条件;田间工程应具有代表性;设计应重点说明田块内部道路、沟渠、防护林等田间工程的布置关系;按

7、相关制图规定绘制典型田块设计图。二、农田水利工程(一)对各灌排渠道(支斗渠、支斗沟、田间灌排农沟、农渠)绘制纵断面图,依据纵断面图绘制各桩号相应横断面图并计算土方(图上附土方表),有护砌工程的硬化沟渠要说明做法并计算工程量。(二)全部的斗沟、斗渠都要绘出纵断,并画出分段横断图,农沟、农渠可绘出几条有代表性的。(三)对修复的沟渠落实清淤沟、渠、塘堰需清淤部位的深度、宽度,画出断面图,并计算工程量。对改、扩建工程应注明可利用工程项目内容、工程量。(四)纵断图设计图中应包括:原地面线、设计渠底高程线(包括坡降)、设计渠顶高程线、设计水面线、带状平面略图(里程桩号,交叉点建筑物位置建筑物符号)等要素。

8、(五)横断面图(断面改变时就要有一个断面图)设计图中应包括:渠顶高程、宽度;内外边坡、渠底宽、渠上口宽;防渗衬砌形式(包括厚度、材料)等。(六)建筑物施工图应绘制结构及基础部位,并标注尺寸、建筑材料、具体做法及施工质量要求,对剖切细部构造应绘出大样图。A.对基础部分进行承载力验算,对有基础处理要求的建筑物,提出基础处理方式和方法。B.对混凝土结构建筑物,依据现浇或预制状况提出设计强度指标、钢筋构造要求。C.有配筋的结构应对各部位分别绘制钢筋布置图,列钢筋材料表等。如井房按建筑专业要求应有:平面图、立面图、剖面图、结构图;墙体、屋顶、基础等施工详图;建筑要求、粉刷、楼地面构造、门窗等。(七)管道

9、工程应依据管道走向与轴线绘制管道布局图;对管道基础应绘出大样图、标注尺寸并说明做法;对管道接头和管道限制设备部位应绘制大样图,说明接头(或接口)及管道限制设备部位做法;对管道中的每个管件绘制施工图,并说明规格、型号;对管道中的阀门井、沟槽开挖填埋等同建筑物施工图。如喷灌、管灌工程应包括出水口结构图,微灌、喷灌、管灌的材料,设备、名称、型号、性能要求。(八)机井结构图应包括井口、井壁管、过滤管(包括滤料)、井深、地层状况、管径材料、井管封闭。大口井包括大口井的井径、深度、井筒、壁厚等。(九)水窖应有集雨场说明、面积、材料;水池应有结构图、水池尺寸、池壁材料、加盖、进出水管路。(+)电气设备主要标

10、明:设备规格型号、变压器容量型号、电动机型号、电线电缆型号、电杆型号(高、直径)、开关、熔断器、避雷针等。三、道路工程包括平面图、纵断面图、横断面图(一)平面图:困难地形(山丘区)道路有曲线半径、弯道超高、弯道加宽,平原地区道路平直可简化。(二)全部的田间路都要绘出纵断,生产路可绘出几条有代表性的。纵断面图应标示:地面线、设计线、桥涵位置等。(三)依据纵断面图绘制各桩号相应设计的横断面,计算土方及路面工程量。土方路基应进行平衡计算,土方不足者,应绘出土方调配图,说明土方来源。(四)横断面图应标示:路面(宽度、压实厚度、材料、坡降)、路基(宽度、压实厚度、材料)、路肩、边坡、边沟。道路配套的路肩

11、、防护等应注明尺寸并说明其做法。(五)修复道路应绘出纵断面图,结合横断面图核实修复道路工程量。四、施工图纸(一)工程设计图册采纳A3图幅(297X420),土方调配和典型田块可依据须要采纳大幅面图纸。(二)图纸应按封面、扉页、书目、说明、材料总数量、工程位置平面图、主体工程、次要工程等依次排列,并统一进行编排图号,图号由汉语拼音字母和阿拉伯数字组成。书目本身不应编入图号与页号。(三)标注应齐全,应能够精确表示建筑物结构尺寸和建筑材料,要求有平面、立面和剖面图,并注明比例,钢筋混凝土结构应有配筋图,每类单体建筑物应有工程量和材料表。确保图纸精确、无误,材料、尺寸标注清晰,施工单位能照图施工。(四

12、)各建筑物施工图编制应符合房屋建筑制图统一标准(GB/T500012001)建筑制图标准(GB/T501042001)建筑结构制图标准(GB/T501052001)的规定,并有设计标准说明,必要时要注明施工留意事项。(五)农田水利设计工程图应符合水利水电工程制图标准(SL7395)的规定,农村道路工程设计图应符合道路工程制图标准(GB5016292)的规定,农田防护林工程设计图应符合林业工程制图标准(LYJ00287)的规定。(六)改建和新建沟、渠、道路、管路应绘制纵、横断面图,机井工程应绘制机井柱状图。(七)工程设计图样中(A3幅面),说明及注释应采纳仿宋体,宜放置在图纸的左下方或图签上方。说明及注释应编序号,采纳数字形式,左对齐。(八)图纸单位应采纳In或mm,一般高程、田面长度(宽度)采纳m为单位,钢筋、结构尺寸采纳mm为单位。五、项目预算书项目预算书按国土资源部预算定额标准编制,并附有依据的材料价格表和工程量计算书。总投资应限制在已批复初步设计预算范围内,有条件的可以另行按施工标段编制预算。工程量计算书内容应包括:工程量计算的内容、计算依据、单项工程量、总工程量、套用的定额等。
