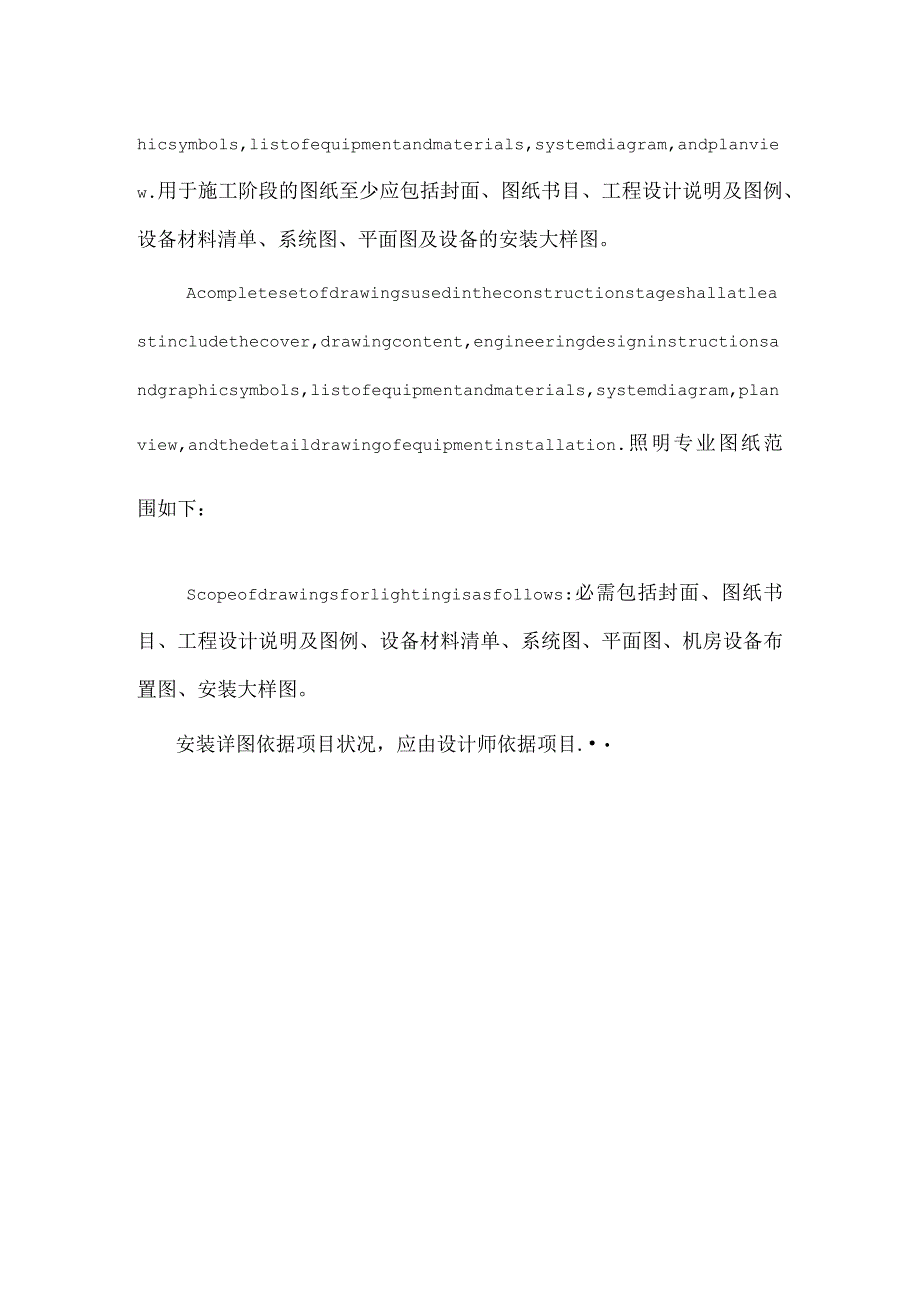

施工图深化设计要求标准_0.docx_第1页
第1页 / 共2页

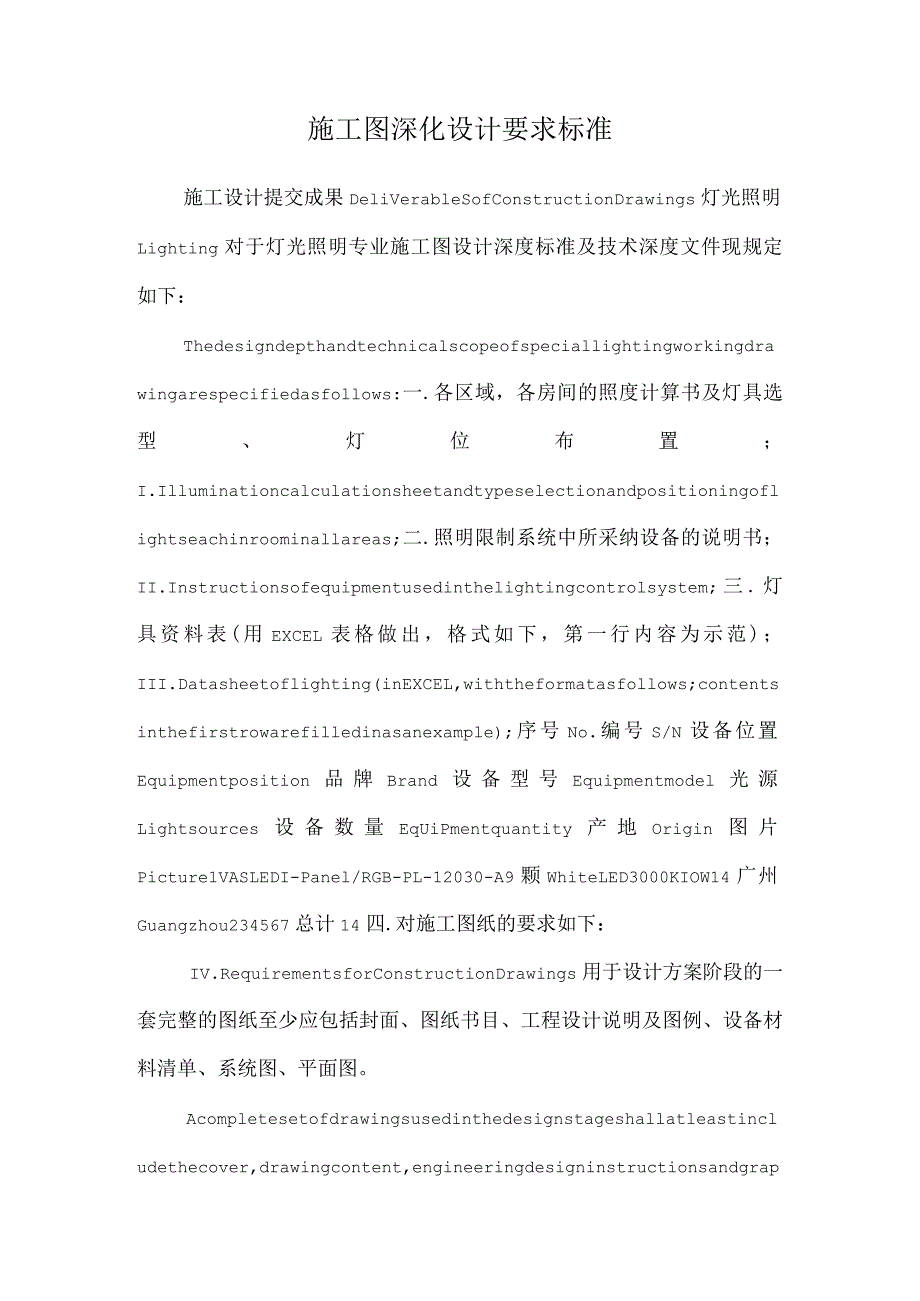

施工图深化设计要求标准_0.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《施工图深化设计要求标准_0.docx》由会员分享,可在线阅读,更多相关《施工图深化设计要求标准_0.docx(2页珍藏版)》请在第壹文秘上搜索。

1、施工图深化设计要求标准施工设计提交成果DeliVerableSofConstructionDrawings灯光照明Lighting对于灯光照明专业施工图设计深度标准及技术深度文件现规定如下:Thedesigndepthandtechnicalscopeofspeciallightingworkingdrawingarespecifiedasfollows:一.各区域,各房间的照度计算书及灯具选型、灯位布置;I.Illuminationcalculationsheetandtypeselectionandpositioningoflightseachinroominallareas;二.照明限制

2、系统中所采纳设备的说明书;II.Instructionsofequipmentusedinthelightingcontrolsystem;三.灯具资料表(用EXCEL表格做出,格式如下,第一行内容为示范);III.Datasheetoflighting(inEXCEL,withtheformatasfollows;contentsinthefirstrowarefilledinasanexample);序号No.编号S/N设备位置Equipmentposition品牌Brand设备型号Equipmentmodel光源Lightsources设备数量EqUiPmentquantity产地Ori

3、gin图片Picture1VASLEDI-Panel/RGB-PL-12030-A9颗WhiteLED3000KIOW14广州Guangzhou234567总计14四.对施工图纸的要求如下:IV.RequirementsforConstructionDrawings用于设计方案阶段的一套完整的图纸至少应包括封面、图纸书目、工程设计说明及图例、设备材料清单、系统图、平面图。Acompletesetofdrawingsusedinthedesignstageshallatleastincludethecover,drawingcontent,engineeringdesigninstruction

4、sandgraphicsymbols,listofequipmentandmaterials,systemdiagram,andplanview.用于施工阶段的图纸至少应包括封面、图纸书目、工程设计说明及图例、设备材料清单、系统图、平面图及设备的安装大样图。Acompletesetofdrawingsusedintheconstructionstageshallatleastincludethecover,drawingcontent,engineeringdesigninstructionsandgraphicsymbols,listofequipmentandmaterials,systemdiagram,planview,andthedetaildrawingofequipmentinstallation.照明专业图纸范围如下:Scopeofdrawingsforlightingisasfollows:必需包括封面、图纸书目、工程设计说明及图例、设备材料清单、系统图、平面图、机房设备布置图、安装大样图。安装详图依据项目状况,应由设计师依据项目.
