1、施工图绘制详解一、概述LI目标和要求施工图是工程师的语言，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。结构施工图在整个设计中占有举足轻重的作用，切不行草率从事。对结构施工图的基本要求是：图面清晰整齐、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一样。通过结构施工图的绘制，应驾驭各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。1.2结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等逼真地表
2、示出来。用详图法绘图的工作量特别大。二、梁柱表法。它采纳表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。此法比详图法要简洁便利得多，手工绘图时，深受设计人员的欢迎。其不足之处是：同类构件的很多数据需多次填写，简洁出现错漏，图纸数量多。三、结构施工图平面整体设计方法（以下简称平法）。它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号干脆表示，再与相应的结构设计总说明和梁、柱、墙等构件的构造通用图及说明协作运用。平法的优点是图面简洁、清晰、直观性强，图纸数量少，设计和施工人员都很欢迎。为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准
3、设计图集，详见混凝土结构施工图平面整体表示方法制图规则和构造详图（GJBT-51800GlOI）（以下简称平法规则）。详图法能加强绘图基本功的训练；梁柱表法目前还在广泛应用；而平法则代表了一种发展方向。毕业设计时宜在驾驭各种方法的基础上有所侧重。二、结构施工图绘制的详细内容2.1基本内容一、图纸书目全部图纸都应在图纸书目上列出，图纸书目的图号是G-Oo结构施工图的图别为结施。图号排列的原则是：从整体到局部，按施工依次从下到上。例如，结构总说明的图号为GT（G表示结施），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。按平法绘图时

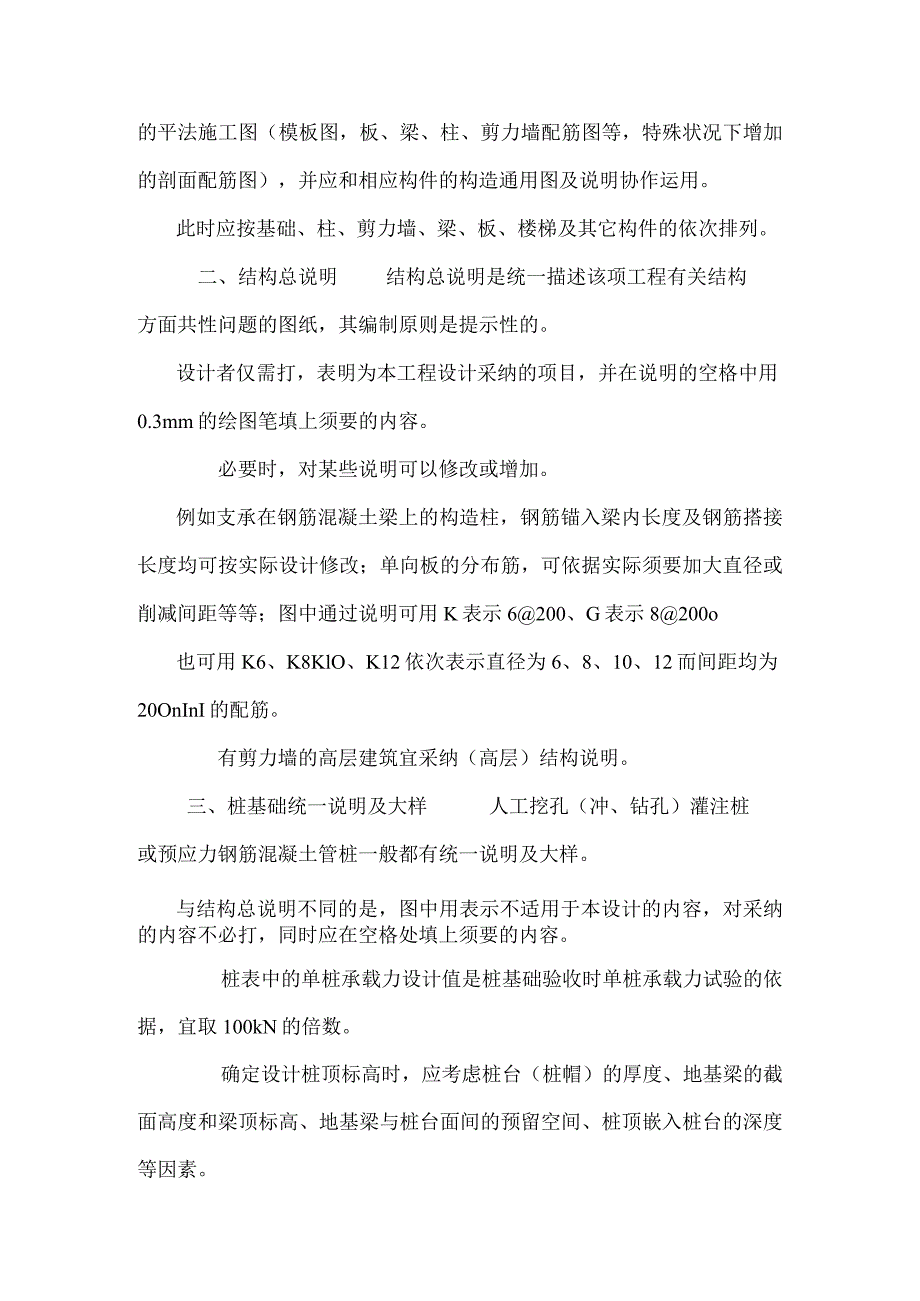

4、，各层结构平面又分为墙柱定位图、各类结构构件的平法施工图（模板图，板、梁、柱、剪力墙配筋图等，特殊状况下增加的剖面配筋图），并应和相应构件的构造通用图及说明协作运用。此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的依次排列。二、结构总说明结构总说明是统一描述该项工程有关结构方面共性问题的图纸，其编制原则是提示性的。设计者仅需打，表明为本工程设计采纳的项目，并在说明的空格中用0.3mm的绘图笔填上须要的内容。必要时，对某些说明可以修改或增加。例如支承在钢筋混凝土梁上的构造柱，钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改；单向板的分布筋，可依据实际须要加大直径或削减间距等等；图中通过说明可用
5、K表示6200、G表示8200o也可用K6、K8KlO、K12依次表示直径为6、8、10、12而间距均为20OnInI的配筋。有剪力墙的高层建筑宜采纳（高层）结构说明。三、桩基础统一说明及大样人工挖孔（冲、钻孔）灌注桩或预应力钢筋混凝土管桩一般都有统一说明及大样。与结构总说明不同的是，图中用表示不适用于本设计的内容，对采纳的内容不必打，同时应在空格处填上须要的内容。桩表中的单桩承载力设计值是桩基础验收时单桩承载力试验的依据，宜取100kN的倍数。确定设计桩顶标高时，应考虑桩台（桩帽）的厚度、地基梁的截面高度和梁顶标高、地基梁与桩台面间的预留空间、桩顶嵌入桩台的深度等因素。图中的不另设桩台的桩顶
6、大样，其设计桩顶标高应在施工缝处，大样上段可看作截面不扩大的桩台，应增加端部环向加劲箍及构造钢筋网，注明配筋量等。四、基础及基础梁平面1.基础平面与基础梁平面可合并为一图，比例可用1:100；大样图可用1:60或1:50；基础说明可用6号仿宋字体。基础梁用双细实线表示，梁宽要按比例画。首层内、外墙及第一跑楼梯的相应位置下均应布置基础梁；地骨一般只用于跨度小、高度不到顶的内部隔墙（如厕位隔墙）；按抗震设计时，一般要沿轴线在相邻基础间布置基础梁。2 .尺寸标注尺寸线通常分为总尺寸线、柱网尺寸线、构件定位尺寸线三类。构件定位尺寸应尽量靠近要表示的构件，位于平面中部及远端的构件应另加标注。总尺寸及柱网
7、尺寸、轴线符号、注写方向、圆圈大小均要符合制图标准的规定。要留意区分主轴线和协助轴线，凡出现在基础平面上的竖向构件的定位轴线才能编为主轴线。边柱、角柱及梯间两侧的柱，一般以其外边缘定位，中间柱以底层柱中定位，剪力墙以墙中或不收级一侧定位，变形缝以缝两侧的双柱或墙柱净距定位，且必需采纳主轴线。层间的楼梯平台如用梁上起柱(LZ)支承，要标出小柱的定位尺寸。基础梁的边梁按外边缘定位，中间梁一般以梁中定位，且必需采纳主轴线。基础以中心定位。桩台的中心一般与柱中重合，对联合桩台则应使桩群的重心与荷载合力作用点重合。同一类型桩台应选一个标出桩的相对位置。各种受力构件(梁、柱、剪力墙等)宜在图中构件旁注上截
8、面尺寸。同一编号的构件可只注其中一个构件的尺寸。3 .基础大样应画出剖面、平面、配筋图，内容详尽至满意施工要求。在剖面图中，要正确表示双向配筋的相对位置关系，一般应将弯矩较大的一向放在外层。对于方形桩台，为免施工时放错，应使双向配筋量相等。4 .基础说明应包括:结构总说明和桩基础统一说明中没有提及的基础做法；桩台面标高、桩顶设计标高、桩的施工方法及施工要求等；柱与轴线、基础梁与轴线以及基础与柱的位置关系；与基础定位有关的柱、剪力墙的截面尺寸；构件编号说明等。结构图中的文字说明应尽量简短，文法要简要、精确、清晰,叙述的内容应为该图中极少数的特殊状况或者是具有代表性的大量状况。五、各层结构平面结构
9、平面图有两种划分方法：按梁柱表法绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太困难时可合并为一图）；按平法绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。各层的模板图及板配筋图可按本节所述方法绘制。1 .尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。标注要求同前所述。2 .平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。剖到的承重结构断面应涂黑色。凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，
10、必需在结构图中表示。构件大样图应加索引。对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。如有凹板，应标出其相对标高及板号。楼梯间在楼层处的平台梁板应归入楼层结构平面之内。对梯段板及层间平台，应用交叉细实线表示，并写上梯间字样。3 .绘图依次：一般按底筋、面筋、配筋量、负筋长度、板号标记、板号、框架梁号、次梁号、剪力墙号、柱号的依次进行。板底、面钢筋均用粗实线表示，宜画在板的1/3处。文字用绘图针笔书写，字体大小要匀称（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。全部直线段都不应徒手绘制。双向板及单向板应采纳表示传力方向的符号加
11、板号表示。在板号下中应标出板厚。当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。过梁（GL）应编注于过梁之上的楼层平面中。梁上起柱（LZ）,要标出小柱的定位尺寸，说明其做法。4 .底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。底筋一般不需注明长度。绘图时应留意弯钩方向，且弯钩应伸入支座。对常用的配筋如6200、8200、10200等可用简记法表示,与结构总说明协作运用。分布筋只在结构总说明中注明，图中不画出。5 .负筋
12、的画法同一种板号组合的支座负筋只需画一次。如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。板的跨中不出现负弯矩时，负筋从支座边可伸至板的L0/3（活载大于三倍恒载）、L0/4（活载不大于三倍恒载）、或L0/5（端支座）。1.O为相邻两跨中较大的净跨度。双向板两个受力方向支座负筋的长度均取短向跨度的1/4o钢筋长度应加上梁宽并取50m的倍数。板的跨中有可能出现负弯矩时，板面负筋宜采纳直通钢筋。负筋对称布置时，可采纳无尺寸线标注，负筋的总长度干脆注写在钢筋下面；负筋非对称布置时，可在梁两边分别标注负筋的长度（长度从梁中计起）；端跨的负筋无尺寸线时干脆标注的是总长度;以上钢筋长度均不包
13、括直弯钩长。板厚较大的悬臂板筋和直通负钢筋，均应加设支撑钢筋，并在图中注明。6 .其他对平面图中难以画清晰的内容，如凹厕部分楼板、局部飘出、孔洞构造等，可用引出线标注，或加剖面索引、用大样图表示。板面标高有改变时，应标出其相对标高。砌体隔墙下的板内加筋以粗直线表示（钢筋端部不必示出弯钩），并且注明定位尺寸。三、详图法施工图一、框架梁、柱配筋图1.框架大样图可用1:40比例绘制。各柱柱中、悬臂梁根部、框架梁两端及跨中各作一个剖面，均用1:20比例绘制。7 .完整标出框架的构件尺寸及定位尺寸，并用一度尺寸线标明层高、柱高、梁顶标高。8 .柱的纵向钢筋纵向钢筋用粗实线表示。I级钢筋的切断点要画弯钩；
14、II级钢筋的切断点用短斜线标出，并斜向钢筋一方；钢筋如采纳机械连接或等强度对接焊，接点或焊点用圆点表示。箍筋可用中粗实线表示。柱的纵筋采纳机械连接或等强度对接焊时，应标出接点位置；当采纳搭接连接时，要标出搭接位置及搭接长度（取50mm的倍数，以下同）；柱纵筋须要分批接驳时，应标出每次接驳的位置。柱中插筋及切断钢筋的锚固长度LaE,可采纳文字说明的方法注明。顶层柱顶柱筋及梁筋的锚固做法，应在图上有所表示。（4）柱的剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。9 .柱的箍筋柱箍筋加密区范围以及加密区、非加密区、节点核芯区的箍筋做法应在图上注明；箍筋按规定需采纳复合箍筋时，应在柱剖面旁边用示
