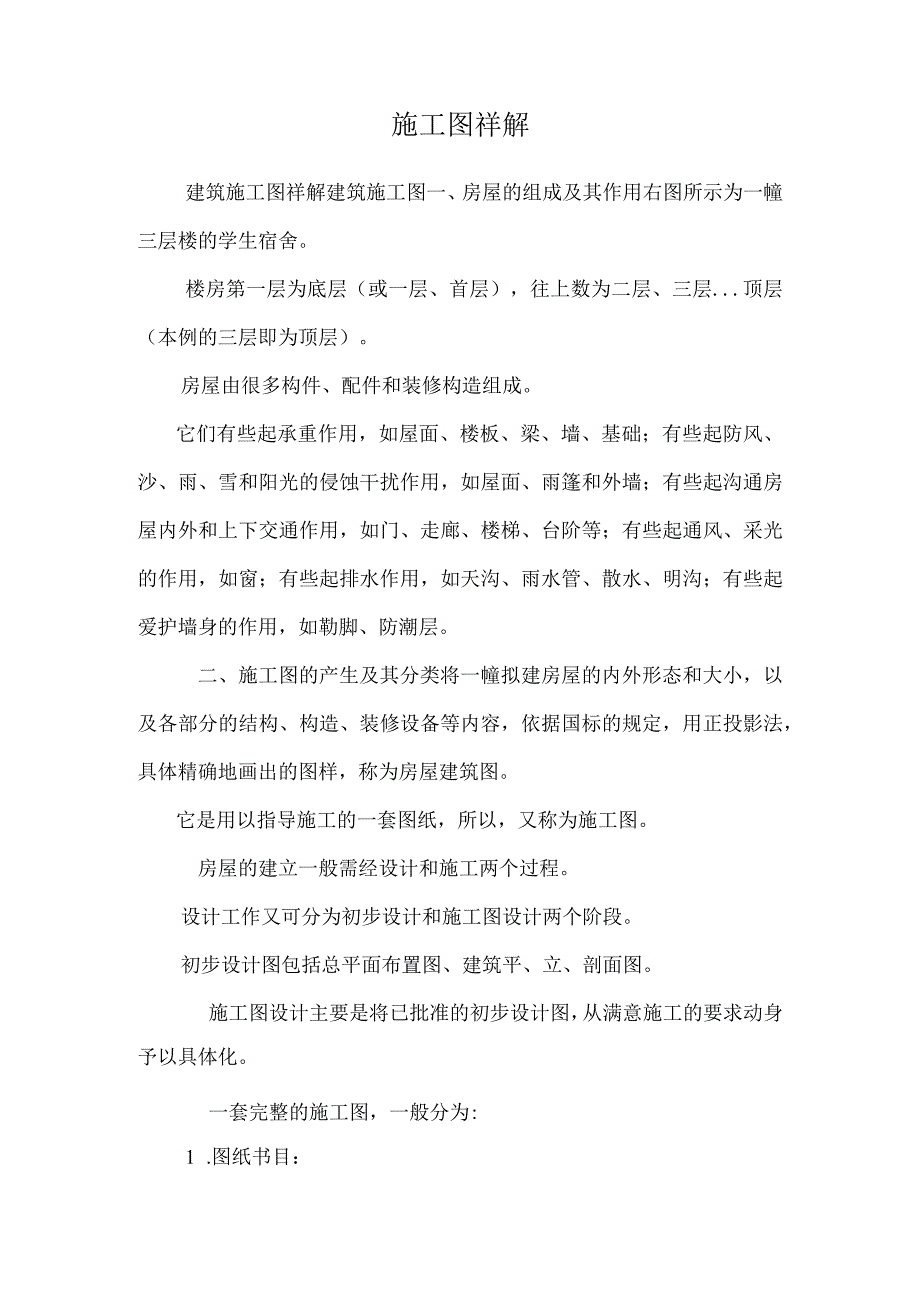

1、施工图祥解建筑施工图祥解建筑施工图一、房屋的组成及其作用右图所示为一幢三层楼的学生宿舍。楼房第一层为底层（或一层、首层），往上数为二层、三层.顶层（本例的三层即为顶层）。房屋由很多构件、配件和装修构造组成。它们有些起承重作用，如屋面、楼板、梁、墙、基础；有些起防风、沙、雨、雪和阳光的侵蚀干扰作用，如屋面、雨篷和外墙；有些起沟通房屋内外和上下交通作用，如门、走廊、楼梯、台阶等；有些起通风、采光的作用，如窗；有些起排水作用，如天沟、雨水管、散水、明沟；有些起爱护墙身的作用，如勒脚、防潮层。二、施工图的产生及其分类将一幢拟建房屋的内外形态和大小，以及各部分的结构、构造、装修设备等内容，依据国标的规定

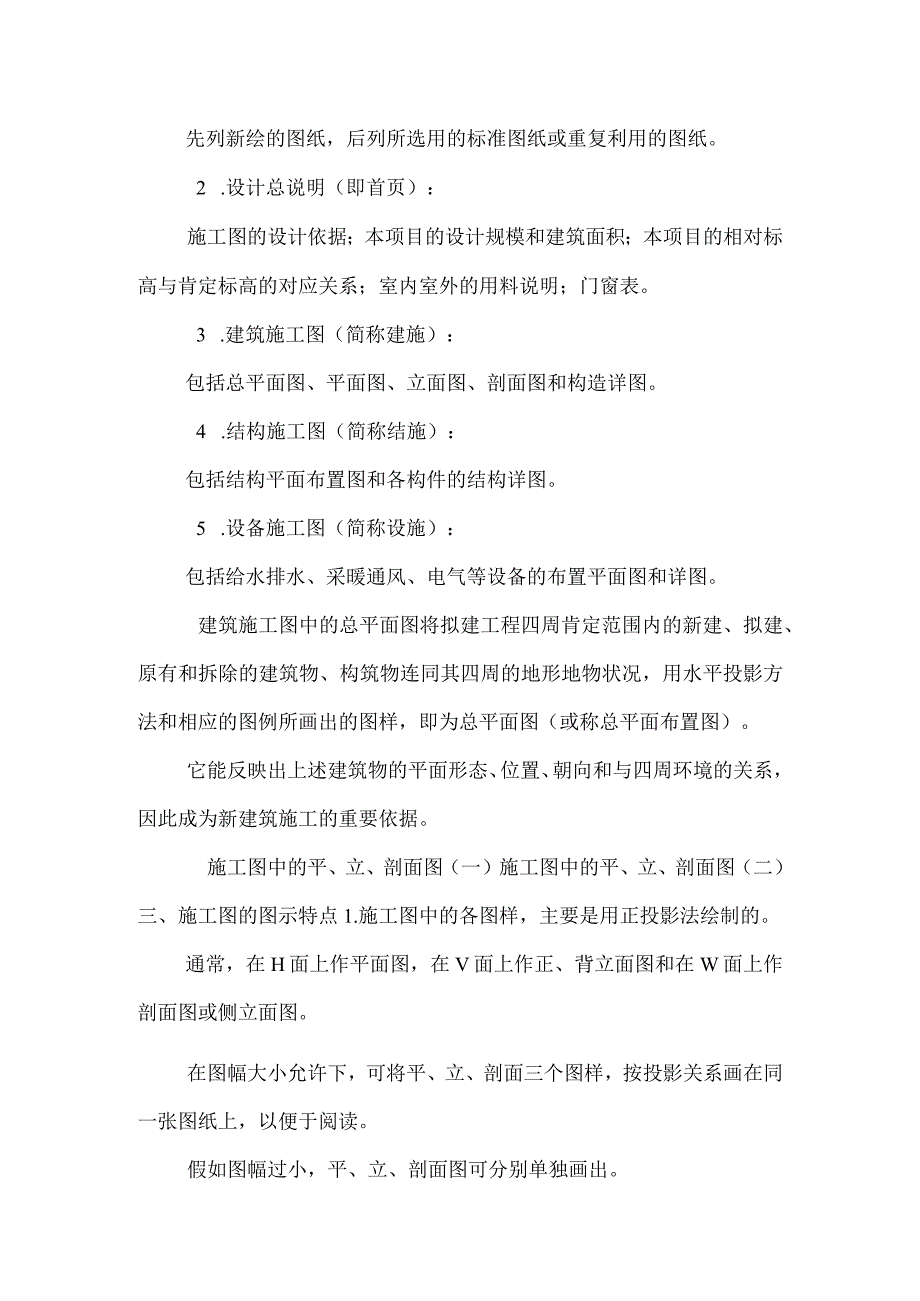

2、，用正投影法，具体精确地画出的图样，称为房屋建筑图。它是用以指导施工的一套图纸，所以，又称为施工图。房屋的建立一般需经设计和施工两个过程。设计工作又可分为初步设计和施工图设计两个阶段。初步设计图包括总平面布置图、建筑平、立、剖面图。施工图设计主要是将已批准的初步设计图，从满意施工的要求动身予以具体化。一套完整的施工图，一般分为:1 .图纸书目：先列新绘的图纸，后列所选用的标准图纸或重复利用的图纸。2 .设计总说明（即首页）：施工图的设计依据；本项目的设计规模和建筑面积；本项目的相对标高与肯定标高的对应关系；室内室外的用料说明；门窗表。3 .建筑施工图（简称建施）：包括总平面图、平面图、立面图、
3、剖面图和构造详图。4 .结构施工图（简称结施）：包括结构平面布置图和各构件的结构详图。5 .设备施工图（简称设施）：包括给水排水、采暖通风、电气等设备的布置平面图和详图。建筑施工图中的总平面图将拟建工程四周肯定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其四周的地形地物状况，用水平投影方法和相应的图例所画出的图样，即为总平面图（或称总平面布置图）。它能反映出上述建筑物的平面形态、位置、朝向和与四周环境的关系，因此成为新建筑施工的重要依据。施工图中的平、立、剖面图（一）施工图中的平、立、剖面图（二）三、施工图的图示特点1.施工图中的各图样，主要是用正投影法绘制的。通常，在H面上作平面图，在

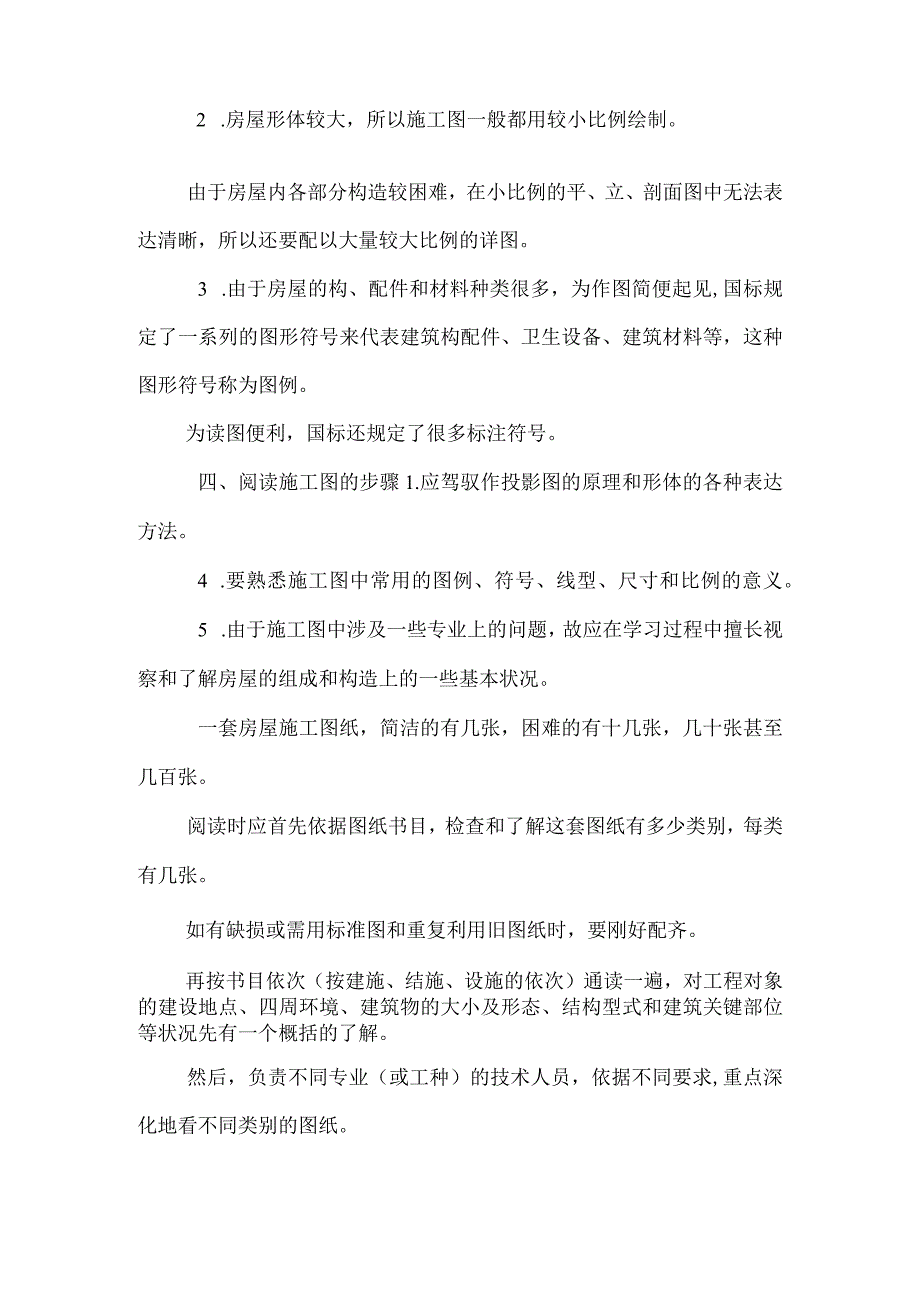

4、V面上作正、背立面图和在W面上作剖面图或侧立面图。在图幅大小允许下，可将平、立、剖面三个图样，按投影关系画在同一张图纸上，以便于阅读。假如图幅过小，平、立、剖面图可分别单独画出。2 .房屋形体较大，所以施工图一般都用较小比例绘制。由于房屋内各部分构造较困难，在小比例的平、立、剖面图中无法表达清晰，所以还要配以大量较大比例的详图。3 .由于房屋的构、配件和材料种类很多，为作图简便起见,国标规定了一系列的图形符号来代表建筑构配件、卫生设备、建筑材料等，这种图形符号称为图例。为读图便利，国标还规定了很多标注符号。四、阅读施工图的步骤1.应驾驭作投影图的原理和形体的各种表达方法。4 .要熟悉施工图中常
5、用的图例、符号、线型、尺寸和比例的意义。5 .由于施工图中涉及一些专业上的问题，故应在学习过程中擅长视察和了解房屋的组成和构造上的一些基本状况。一套房屋施工图纸，简洁的有几张，困难的有十几张，几十张甚至几百张。阅读时应首先依据图纸书目，检查和了解这套图纸有多少类别，每类有几张。如有缺损或需用标准图和重复利用旧图纸时，要刚好配齐。再按书目依次（按建施、结施、设施的依次）通读一遍，对工程对象的建设地点、四周环境、建筑物的大小及形态、结构型式和建筑关键部位等状况先有一个概括的了解。然后，负责不同专业（或工种）的技术人员，依据不同要求,重点深化地看不同类别的图纸。阅读时，应先整体后局部，先文字说明后图
6、样，先图形后尺寸等依次细致阅读。阅读时还应特殊留意各类图纸之间的联系，以避开发生冲突而造成质量事故和经济损失。五、施工图中常用的符号1.定位轴线在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出，并进行编号，以便于施工时定位放线和查阅图纸。这些轴线称为定位轴线。定位轴线及编号的画法国标规定，定位轴线用细点划线绘制。轴线编号的圆圈用细实线绘制，其直径为8mmo在圆圈内写上编号。平面图上水平方向的编号用阿拉伯数字，从左向右依次编写（如右图由1到9）O垂直方向的编号，用大写拉丁字母自下而上顺次编写（如右图由A到E）oI、O及Z三个字母不得作轴线编号，以免与数字1、O及2混淆。在较简洁或
7、对称的房屋中，平面图的轴线编号一般标注在图形的下方及左侧。较困难或不对称的房屋，图形上方和右侧也可以标注。对于一些与主要承重构件相联系的次要构件，它的定位轴线一般作为附加轴线，编号用分数表示，如右图中的lAo分母表示前一轴线的编号，如A；分子表示附加轴线的编号，用阿拉伯数字依次编写。在画详图时，轴线编号的圆圈直径为10mm。通用详图的轴线号，只用圆圈，不注写编号。如一个详图适用于几个轴线时，应同时将各有关轴线的编号注明。(a)通用详图的轴线号，只用圆圈，不写编号。(b)详图用于两个轴线时。(C)详图用于三个或三个以上轴线时。(d)详图用于三个以上连续编号的轴线时。2.标高符号在总平面图、平、立
8、、剖面图上，常用标高符号表示某一部位的高度。各图上所用标高符号以细实线绘制。标高数值以米为单位，一般注至小数点后三位(总平面图中为二位数)。图中的标高数字表示其完成面的数值。如标高数字前有-号的，表示该处完成面低于零点标高。如数字前没有符号的，表示高于零点标高。标高符号形式标高符号画法立面图与剖面图上标高符号注法3.索引符号与详图符号为便利施工时查阅图样，在图样中的某一局部或构件，如需另见详图时，常用索引符号注明画出详图的位置、详图的编号及详图所在的图纸编号，如右图中剖面图B轴线上所示。索引符号画法用一引出线指出要画详图的地方，在线的另一端画一细实线圆，其直为10mm。引出线应对准圆心，圆内过
9、圆心画一水平线，上半圆中用阿拉伯数字注明该详图的编号，下半圆中用阿拉伯数字注明该详图所在图纸的编号。索引符号画法当索引符号用于索引剖面详图时，应在被剖切的部位绘制剖切位置线。引出线所在一侧应为剖视方向。详图符号表示详图的位置和编号，用一粗实线圆绘制，直径为14mmo详图与被索引的图样同在一张图纸内时，应在符号内用阿拉伯数字注明详图符号。如不在同一张图纸内，可用细实线在符号内画一水平直径，在上半圆中注明详图编号，在下半圆中注明被索引图纸号。零件、钢筋、杆件、设备等的编号本编号应用阿拉伯数字按依次编写，并应以直径为6mm的细实线圆绘制。4.指北针用细实线圆绘制，直径宜为24mio指针尖为北向，指针
10、尾部宽度宜为3mmo需用较大直径绘制指北针时，指针尾部宽度宜为直径的l8o建筑施工图祥解(2)6.8.2平面图这是首层平面图，其绘图比例是1:100c通过图中左下角的指北针，可知房屋座北朝南。平面图的总长为19.4m,总宽为11.6mo从图中可知，这是左右对称的两单元布置，每单元为三室一厅一橱两厕的结构。在南、北两面还各有一阳台。该平面图的横向轴线为1-11,竖向轴线为A-Do通过轴线间的距离，可知房间的开间和进深。如1-2轴线间距离为3300,A-B轴线间距离为4200。可知南面卧房的开间为3.3m,进深为4.2m0从第三道尺寸可了解门窗洞宽和位置、墙柱的大小和位置等。如Cl窗的宽度为1.5
11、m,窗边距离轴线0.9m。该平面图的内部尺寸880、700、600、1020说明南面卧房的净宽为2.4m,卫生间的门M4宽度为700o首层地面定为标高零点(注写为0000,即相当于总平面图中室内地坪肯定标高46.20)o橱房、卫生间、阳台的地面标高是-0.020,表示该处地面比客厅和房间地面低20mmo从平面图中还可了解到楼梯、搁板、墙洞和各种卫生设备等的配置和位置，了解室外台阶、散水和雨水管的大小与位置。在首层平面图上，还画出剖面图的剖切符号，如1-1、2-2等，以便与剖面图比照查阅。6.8.3立面图这是11-1立面图，其绘图比例是l:100o从图中可看到房屋一个立面的外貌形态，它的主入口在
12、中间，其上方有一连通窗。各层均有阳台，在两边的窗洞左（右）上方有一放置空调器的预留孔。从图中所注标高可知，室外地面比室内低30mm,女儿墙顶面处为9.6m,因此，房屋外墙总高度为9.9m0从图中的文字说明，可了解到房屋外墙面装修的做法，如西端外墙为浅红色玛赛克贴面，中间阳台和梯间外墙面用浅蓝色玛赛克贴面，檐口及阳台栏板边等为白水泥粉面。图中靠阳台边分别有一雨水管。6.8.4剖面图这是1-1剖面图，其绘图比例是l:100o从平面图上剖切位置，可知该剖面图通过楼梯间，剖切后向左进行投射所得的剖面图。从房屋地面到屋顶的结构形式和构造内容，可知房屋的垂直方向的承重构件（柱）、水平方向承重构件（梁和板）
13、是用钢筋混凝土构成的。所以它属于框架结构形式。可通过索引查阅地面和屋面的具体构造状况。图中标高都表示为与0.000的相对尺寸。如三层楼面标高是从首层地面算起为6.0m,而它与二层楼面的高差(层高)仍为3.0m。图中只标注了门窗洞的高度尺寸。楼梯因另有详图，其具体尺寸可不在此注出。从图中屋面坡度(3%),可知该处为一单向排水屋面。散水、排水沟、坡道等的坡度也可用此方式表示。6.8.5建筑详图一、外墙身详图此图为和详图，其绘图比例是l:20o从1-1剖面图上相应的索引符号，可知该详图的位置和投影方向。图中注上轴线的两个编号，表示该详图适用于A、D两个轴线的墙身。在详图中，对屋面、楼层和地面的构造，
14、采纳多层构造说明方法来表示。详图的上半部分为檐口部分。从图中可了解到屋面的承重层为现浇钢筋混凝土板、破砌女儿墙、水泥砂浆防水层、陶粒轻质隔热砖、水泥石灰砂浆顶棚和带有飘板窗顶的构造做法。详图的下半部分为窗台及勒脚部分。从图中可了解到如下的做法:以ClO素混凝土做底层的水泥砂浆地面、带有钢筋混凝土飘板的窗台、带有3%散水的排水沟以及内墙面和外墙面的装饰。二、楼梯详图包括平面图、剖面图及踏步、栏板详图等,尽可能画在同一张图纸内。1.楼梯平面图画出了首层、中间层和顶层楼梯平面图，其绘图比例是l:50o楼梯首层有三个梯段，从首层平面图中看到从-0.157上到0.600处的第一个梯段（5级）,又看到它的
