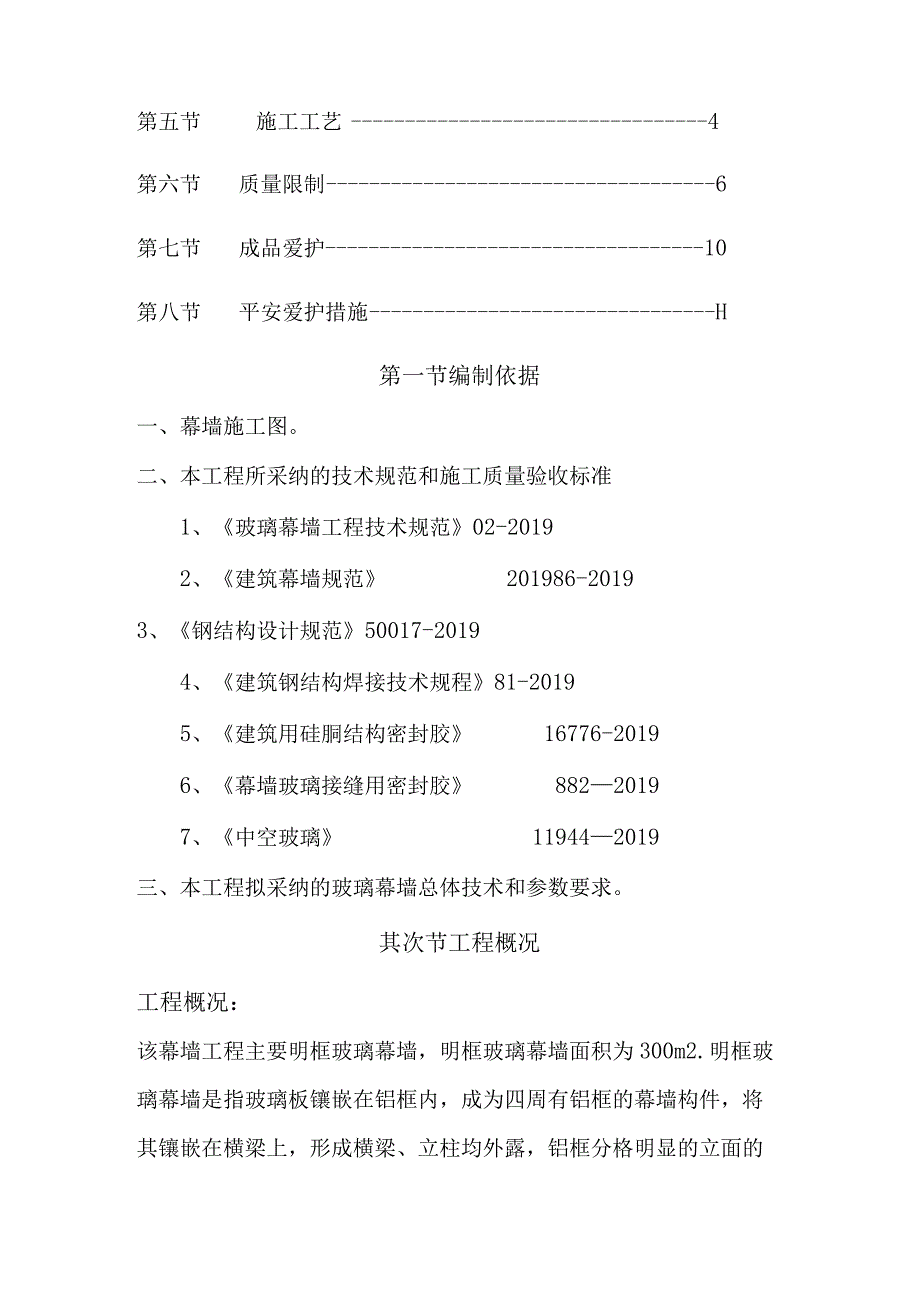

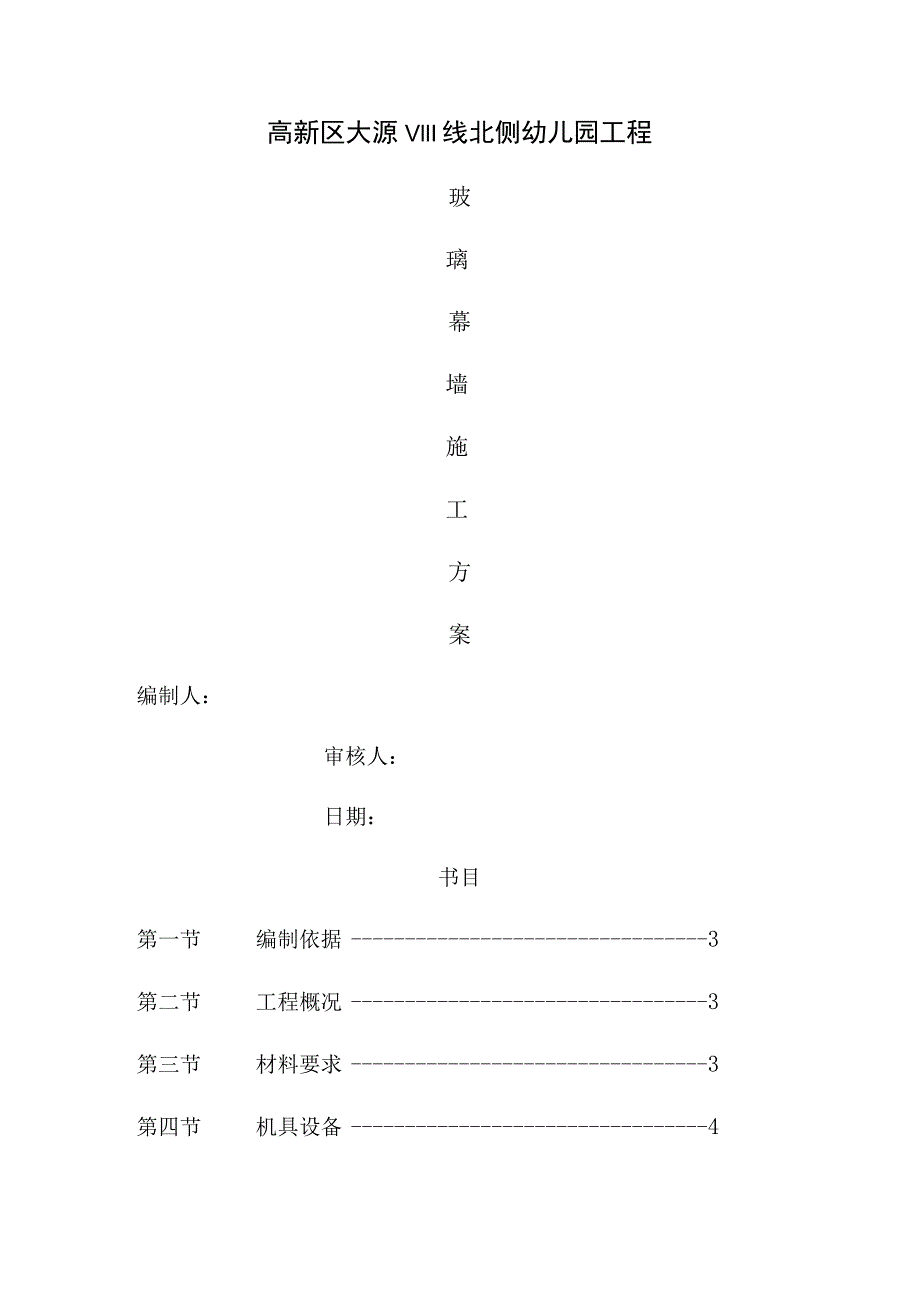

1、高新区大源VllI线北侧幼儿园工程玻璃幕墙施工方案编制人：审核人：日期：书目第一节编制依据3第二节工程概况3第三节材料要求3第四节机具设备4第五节施工工艺4第六节质量限制6第七节成品爱护10第八节平安爱护措施H第一节编制依据一、幕墙施工图。二、本工程所采纳的技术规范和施工质量验收标准1、玻璃幕墙工程技术规范02-20192、建筑幕墙规范201986-20193、钢结构设计规范50017-20194、建筑钢结构焊接技术规程81-20195、建筑用硅胴结构密封胶16776-20196、幕墙玻璃接缝用密封胶88220197、中空玻璃119442019三、本工程拟采纳的玻璃幕墙总体技术和参数要求。其次
2、节工程概况工程概况：该幕墙工程主要明框玻璃幕墙，明框玻璃幕墙面积为300m2.明框玻璃幕墙是指玻璃板镶嵌在铝框内，成为四周有铝框的幕墙构件，将其镶嵌在横梁上，形成横梁、立柱均外露，铝框分格明显的立面的玻璃幕墙。第三节材料要求1、材料要求1.1本工程采纳国产Q235B碳素结构钢,其中非装饰面的钢竖框、钢横框、埋件及连接件表面采纳热镀锌防腐处理。玻璃采纳6+126双钢化中空玻璃，明框和玻璃板必需符合设计要求的材质、种类、级别、光学性能、规格、颜色应符合有关规范要求。铝合金型材应进行表面氧化处理。玻璃外观质量和光学性能应符合规定的国家标准。1.2橡胶条、橡胶垫应有耐老化阻燃性能试验出厂证明，尺寸符合
3、设计要求，无断裂现象。连接件、预埋件、紧固件等零配件必需符合设计要求，并进行防腐处理。密封胶应有出厂证明和防水试验记录。保温材料的导热系数、防水性能和厚度要符合设计要求。1.3幕墙的中空玻璃应采纳双道密封。明框幕墙的中空玻璃应采纳聚硫密封胶及丁基密封胶。1.4幕墙的夹层玻璃应采纳聚乙烯醇丁醛（）胶片干法加工合成的夹层玻璃。点支承玻璃幕墙夹层玻璃的夹层胶片O厚度不小于O.76o1.5幕墙材料在搬运、存放过程中，应实行措施，妥当保管，防止其破损、变形、生锈。1. 6幕墙玻璃均应进行边缘处理。第四节机具设备1机具设备1.1 机械设备电焊机、砂轮切割机、电钻。1.2主要工具螺丝刀、钳子、扳手、线坠、经
4、纬仪、水平尺、钢卷尺。第五节施工工艺1、施工工艺1.2 弹线依据建筑物轴线弹出纵横轴基准线和水平标高线。1.2幕墙立柱安装先将连接件及幕墙柱连接。然后以基准线为准，确定好立柱位置,并调整好垂直后，把连接件及表面清理干净的结构预埋件临时点焊在一起。若结构没有预埋件，可用膨胀螺栓把立柱及结构连接起来。1.3幕墙横梁安装将横梁两端的连接件及弹性橡胶垫安装在立柱的预定位置，并应安装坚固，接缝严密。同一层的横梁安装应由下向上进行、当安装完一层高度时，应进行检查、调整、校正、固定、使其符合质量要求。1.4幕墙立柱的调整、紧固玻璃幕墙立柱、横梁全部就位后，应再作一次整体检查，对立柱局部不合适的地方作最终调整
5、，使其达到设计要求。对临时点焊的部位进行正式焊接。紧固连接螺栓，对没有防松措施的螺栓均需点焊防松。全部焊缝清理干净后作防锈处理。玻璃幕墙中及铝合金接触的螺栓及金属配件应采纳不锈钢或轻金属制品。不同金属的接触面应采纳垫片作隔离处理。1.5玻璃安装玻璃安装前应将表面尘土和污物擦拭干净。热反射玻璃安装应将镀膜面朝向室内，非镀膜面朝向室外；玻璃及构件不得干脆接触。玻璃四周及构件凹槽底应保持肯定空隙，每块玻璃下应设不少于二块弹性定位垫块；垫块宽度及槽口宽度应相同，长宽不小于100；玻璃两边嵌入量及空隙应符合设计要求；玻璃四周橡胶条应按规定型号选用，镶嵌应平整，橡胶条长度宜比边框内框口长1.52%,其断口
6、应留在四角；斜面断开后应拼成预定的设计角度,并应用胶粘剂粘结坚固后嵌入槽内；在橡胶条缝隙中匀称注入密封胶，并刚好清理缝外多余粘胶1. 6幕墙及主体结构之间的缝隙处理幕墙及主体结构之间的缝隙应用防火的保温材料堵塞；内外表面应采纳密封胶连续封闭，接缝应严密不漏水。1.7幕墙伸缩缝幕墙的伸缩缝必需保证达到设计要求。假如伸缩缝用密封胶填充，填胶时要留意莫让密封胶接触主梃衬芯、以防幕墙伸缩活动时破坏胶缝。1.8幕墙上的开启窗按设计要求在幕墙上规定位置安装开启窗，窗框及幕墙框格结构协作的四边间隙匀称，窗框周边内外要填密封胶。1.9抗渗漏试验幕墙施工中应分层进行抗雨水渗漏性能检查。第六节质量限制1、质量限制
7、1.l主控项目1.1.1玻璃幕墙工程全部运用的各种材料、构件和组件的质量，应符合设计要求及国家现行产品标准和工程技术规范的规定。检验方法：检查材料、构件、组件的产品合格证书、进场验收记录、性能检测报告和材料的复验报告。1.1.2玻璃幕墙的造型和立面分格应符合设计要求。检验方法：视察；尺量检查。1.1.3玻璃幕墙运用的玻璃应符合下列规定：(1)幕墙应运用平安玻璃，玻璃的品种、规格、颜色、光学性能及安装方向应符合设计要求。(2幕墙玻璃的厚度不应小于6.0。全玻璃幕墙肋玻璃的厚度不应小于12o(3)幕墙的中空玻璃应采纳双道密封。(4)幕墙的夹层玻璃应采纳聚乙烯醇缩丁醛O胶片干法加工合成的夹层玻璃。(
8、5)钢化玻璃表面不得有损伤，8.O以下的钢化玻璃应进行引爆处理。(6)全部的幕墙玻璃均应进行边缘处理。检验方法：视察；尺寸检查；检查施工记录。1.L4玻璃幕墙及主体结构连接的各种预埋件、连接件、紧固件必需安装坚固，其数量、规格、位置、连接方法和防腐处理应符合要求。检验方法：视察；检查隐藏工程验收记录和施工记录。1.L5各种连接件、紧固件的螺栓应有防松动措施；焊接连接应符合设计要求和焊接规范的规定。检验方法：视察；检查隐藏工程验收记录和施工记录。1. 1.6明框玻璃幕墙的玻璃安装应符合下列规定：玻璃槽口及玻璃的协作尺寸应符合设计要求和技术标准的规定。玻璃及构件不得干脆接触，玻璃四周及构件凹槽底部
9、应保持肯定的空隙，每块玻璃下部应至少放置两块宽度及槽口宽度相同、长度不小于100的弹性定位垫块；玻璃两边嵌入量及空隙应符合设计要求。玻璃四周橡胶条的材质、型号应符合设计要求，镶嵌应平整,橡胶条长度应比边框内槽长15-2.0%,橡胶条在转角处应斜面断开，并应用粘结剂粘结坚固后嵌入槽内。检验方法：视察；检查施工记录。1.L7高度超过4m的全玻璃幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃及玻璃、玻璃及玻璃肋之间的缝隙应采纳硅胴结构密封胶填嵌严密。检验方法：视察；检查隐藏工程验收记录和施工记录。1.1. 8点支承玻璃幕墙应采纳带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250o检验方法：视
10、察；尺量检查。1.L9玻璃幕墙四周、玻璃幕墙内表面及主体结构之间的连接节点、各种变形缝、墙角的连接节点应符合设计要求和技术标准的规定。检验方法：视察；检查隐藏工程验收记录和施工记录。1.LIO玻璃幕墙应无渗漏。检验方法：在易渗漏部位进行淋水检查。1.LIl玻璃幕墙结构胶和密封胶的打注应饱满、密实、连续、匀称、无气泡，宽度和厚度应符合设计要求和技术标准的规定。检验方法：视察；尺量检查，检验施工记录。1.1.12玻璃幕墙开启窗的配件应齐全、安装应坚固、安装位置和开启方向、角度应正确，开启应敏捷，关闭应严密。检验方法：视察；手扳检查；开启和关闭检查。1.1.13玻璃幕墙的防雷装置必需及主体结构的防雷
11、装置牢靠连接。检验方法：视察；检查隐藏工程验收记录和施工记录。1.2一般项目1.2.1玻璃幕墙表面应平整、干净；整幅玻璃的色泽应匀称一样;不得有污染和镀膜损坏。检验方法：视察。1.2.2每平方米玻璃的表面质量和检验方法应符合下表规定：每平方米玻璃的表面质量和检验方法项次项目质量要求检验方法1明显划伤和长度100的稍微划伤不允许视察2长度W100的稍微划伤W8条用钢尺检查3擦伤总面积5002用钢尺检查1.2.3一个分格铝合金型材的表面质量和检验方法应符合下表规定。一个分格铝合金型材的表面质量和检验方法项次项目质量要求检验方法1明显划伤和长度100的稍微划伤不允许视察2长度WIoO的稍微划伤W2条
12、用钢尺检查3擦伤总面积5002用钢尺检查1.2.4明框玻璃幕墙的外露框或压条应横平竖直，颜色、规格应符合设计要求，压条安装应坚固。单元玻璃幕墙的单元拼缝或隐框玻璃幕墙的分格玻璃拼缝应横平竖直、匀称一样。检验方法：视察；手扳检查；检查进场验收记录。1.2.5玻璃幕墙的密封胶缝应横平竖直、深浅一样、宽窄匀称、光滑顺直。检验方法：视察手摸检查。1.2.6防火、保温材料填充应饱满、匀称、表面应密实、平整。检验方法：检查隐藏工程验收记录。1.2.7玻璃幕墙隐藏节点的遮封装修应坚固、整齐、美观。检验方法：视察；手扳检查。1.2.8明框玻璃幕墙安装的允许偏差和检验方法应符合下表规定：明框玻璃幕墙安装的允许偏
13、差和检验方法项次项目允许偏差()检验方法1幕墙垂直度幕墙高度W30m10用经纬仪检查30m幕墙高度W60m1560位幕墙高度W90m20幕墙高度90m252幕墙水平度幕墙幅度W35m5用水平仪检查幕墙高度35m73构件直线度2用2m靠尺和塞尺检查4构件水平度构件长度W2m2用水平仪检查构件长度2m35相邻构件错位用钢直尺检查6分格框对角线长度差对角线长度W2m3用钢尺检查对角线长度2m41. 3质量记录1.3.1现场材料检验铝合金型材、玻璃、硅酮结构密封胶、硅胴耐候胶及密封材料、五金件及其他配件等的产品合格证、检测报告。1.3.2安装质量检查节点及连接检验：隐藏工程检查验收记录；锚栓检验报告。
14、主要构件及玻璃组件安装检验玻璃幕墙三性试验报告；幕墙组件出厂质量合格证；施工安装自检记录；隐藏工程验收记录；淋水试验记录；防火材料合格证及材料耐火检验报告；防火节点隐藏记录。防雷检验防雷装置测试记录；隐藏工程检查记录第七节成品爱护1成品爱护1.1玻璃幕墙工程验收交工后,运用单位应刚好制订幕墙的保养、修理支配及制度。1.2玻璃幕墙的构件和密封等应制定爱护措施，不得使其发生变形、变色、污染和排水管堵塞等现象。1.3施工中幕墙及其构件表面的粘附物应刚好清除，每年应至少清洗一次，清洗幕墙外面的机械设备（如清洗机或吊篮等）应操作敏捷便利，以免擦伤幕墙面。清洗玻璃和铝合金件的中性清洁剂应进行腐蚀性检验。中
15、性清洁剂清洗后应刚好用清水冲洗干净。1.4当遇台风、地震、火灾等自然灾难后，灾后应对玻璃幕墙进行全面检查，并视损坏程度进行修理加固。1.5玻璃幕墙在正式运用时，每隔5年进行一次全面检查，对玻璃、密封条、密封胶、结构硅酮密封胶等应在不得的位置进行检查。1.6清洗玻璃和铝合金件中的中性清洁剂，应进行腐蚀性检验。中性清洁剂清洗后应刚好用清水冲洗干净。第八节平安环保措施1平安环保措施1.I安装玻璃幕墙用的施工工机具在运用前，应进行严格试验。手电钻、电动改锥、焊钉枪等电动工具应作绝缘电压试验；手持玻璃吸盘和玻璃吸盘安装机，应进行吸附重量和吸附持续时间试验。1.2施工人员进入现场戴平安帽，高空作业必需系平安带、背工具袋等。机电器具必需安装触电爱护器。1.3在高层玻璃幕墙安装及上部结构施工交叉作业时，结构施工层下方应架设防护网；在离地面3米高处，应搭设挑出6米的水平平安网。1.4现场焊接时，在焊件下方应设接火斗。1.5
