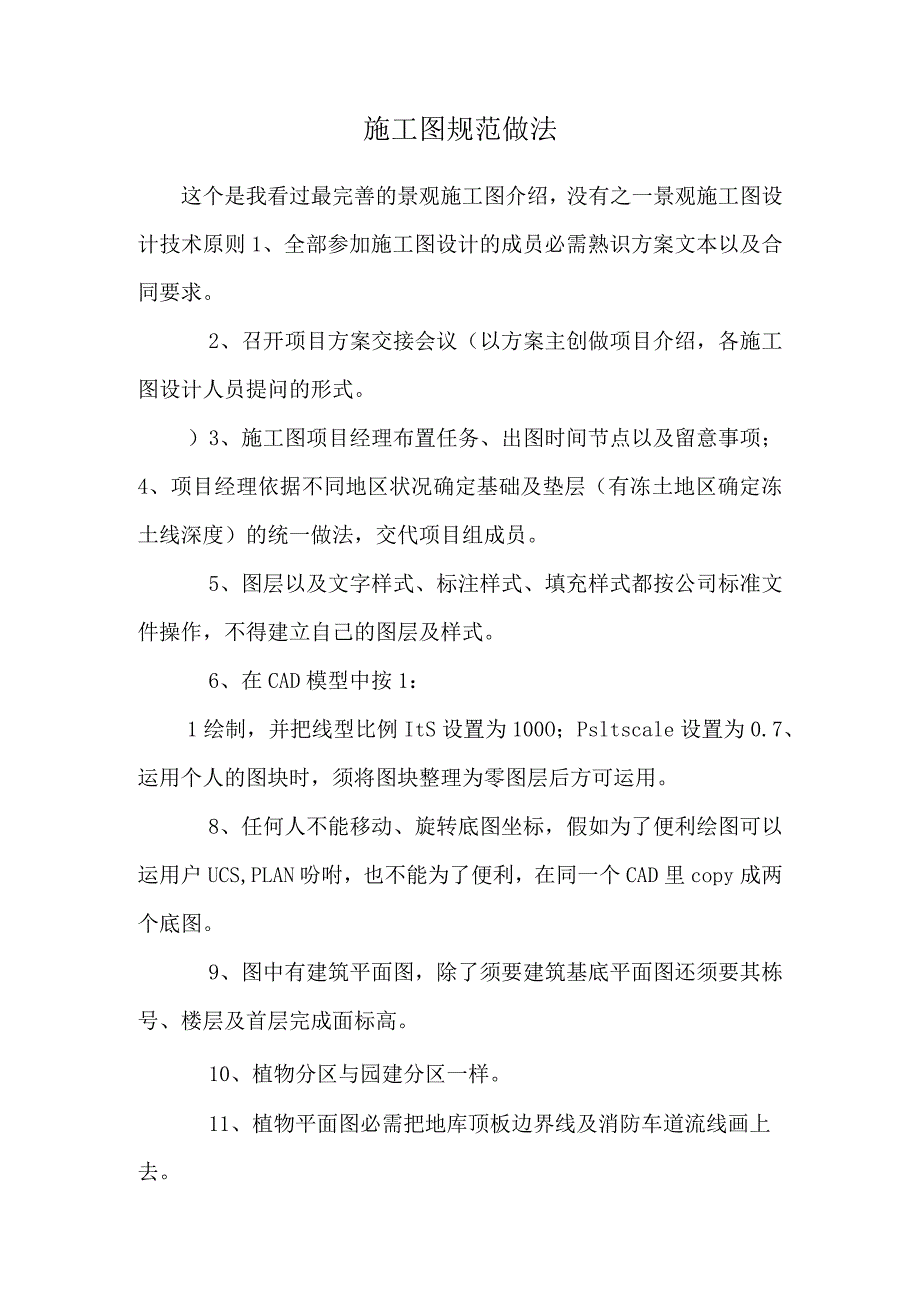

1、施工图规范做法这个是我看过最完善的景观施工图介绍，没有之一景观施工图设计技术原则1、全部参加施工图设计的成员必需熟识方案文本以及合同要求。2、召开项目方案交接会议（以方案主创做项目介绍，各施工图设计人员提问的形式。）3、施工图项目经理布置任务、出图时间节点以及留意事项；4、项目经理依据不同地区状况确定基础及垫层（有冻土地区确定冻土线深度）的统一做法，交代项目组成员。5、图层以及文字样式、标注样式、填充样式都按公司标准文件操作，不得建立自己的图层及样式。6、在CAD模型中按1：1绘制，并把线型比例ItS设置为100O；Psltscale设置为0.7、运用个人的图块时，须将图块整理为零图层后方可运

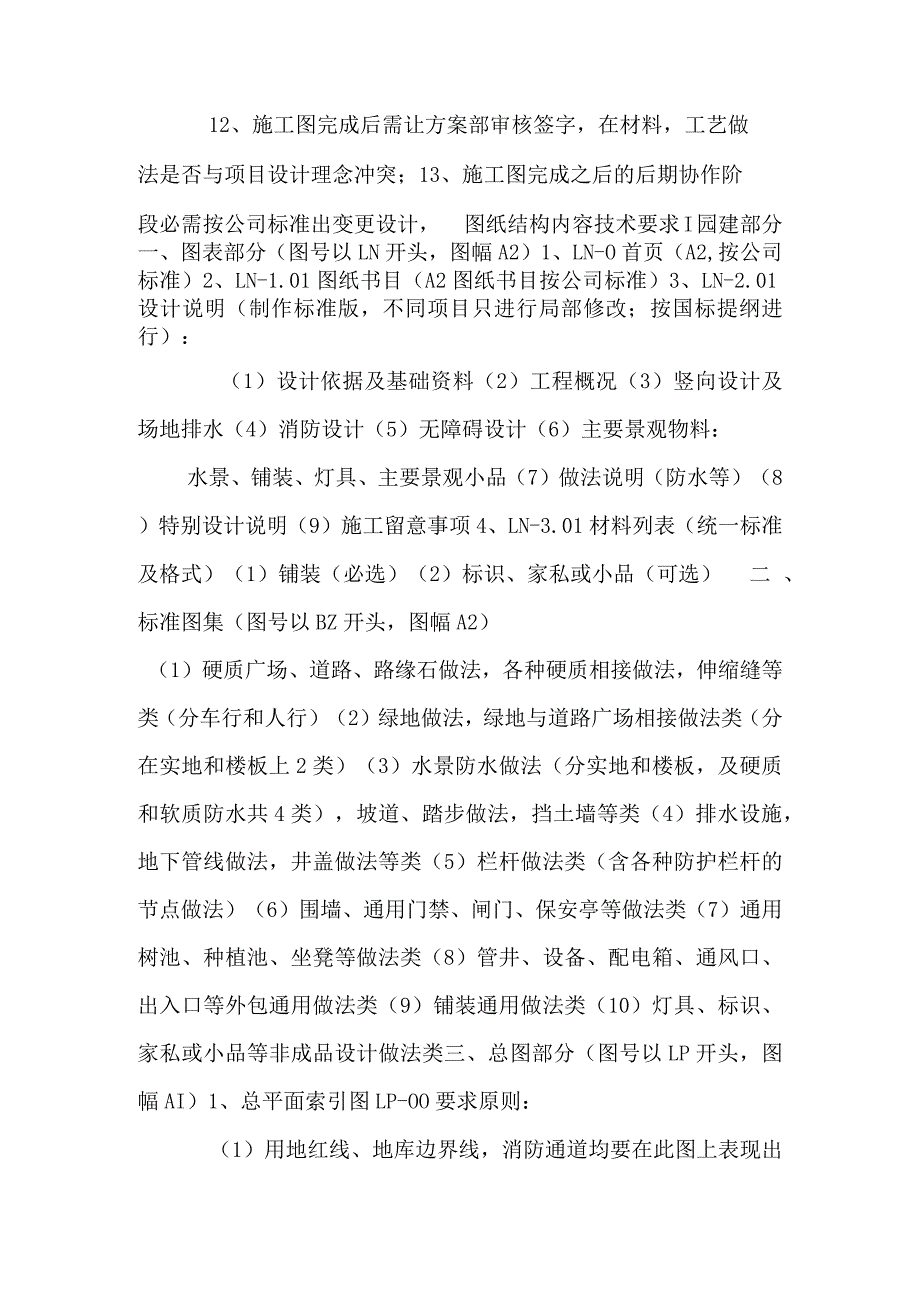

2、用。8、任何人不能移动、旋转底图坐标，假如为了便利绘图可以运用户UCS,PLAN吩咐，也不能为了便利，在同一个CAD里copy成两个底图。9、图中有建筑平面图，除了须要建筑基底平面图还须要其栋号、楼层及首层完成面标高。10、植物分区与园建分区一样。11、植物平面图必需把地库顶板边界线及消防车道流线画上去。12、施工图完成后需让方案部审核签字，在材料，工艺做法是否与项目设计理念冲突；13、施工图完成之后的后期协作阶段必需按公司标准出变更设计，图纸结构内容技术要求I园建部分一、图表部分（图号以LN开头，图幅A2）1、LN-O首页（A2,按公司标准）2、LN-1.01图纸书目（A2图纸书目按公司标准
3、）3、LN-2.01设计说明（制作标准版，不同项目只进行局部修改；按国标提纲进行）：（1）设计依据及基础资料（2）工程概况（3）竖向设计及场地排水（4）消防设计（5）无障碍设计（6）主要景观物料：水景、铺装、灯具、主要景观小品（7）做法说明（防水等）（8）特别设计说明（9）施工留意事项4、LN-3.01材料列表（统一标准及格式）（1）铺装（必选）（2）标识、家私或小品（可选）二、标准图集（图号以BZ开头，图幅A2）（1）硬质广场、道路、路缘石做法，各种硬质相接做法，伸缩缝等类（分车行和人行）（2）绿地做法，绿地与道路广场相接做法类（分在实地和楼板上2类）（3）水景防水做法（分实地和楼板，及硬质

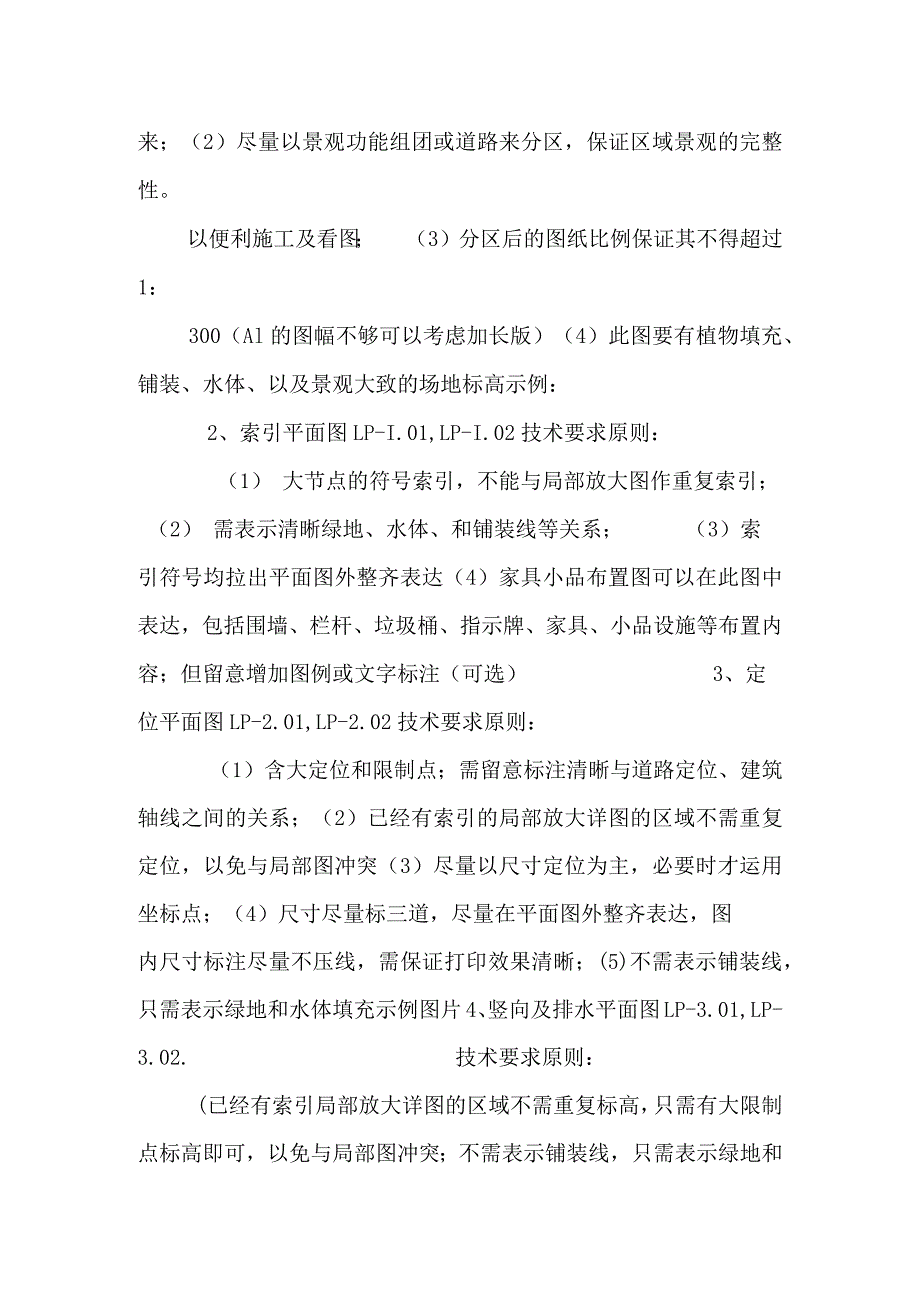

4、和软质防水共4类），坡道、踏步做法，挡土墙等类（4）排水设施，地下管线做法，井盖做法等类（5）栏杆做法类（含各种防护栏杆的节点做法）（6）围墙、通用门禁、闸门、保安亭等做法类（7）通用树池、种植池、坐凳等做法类（8）管井、设备、配电箱、通风口、出入口等外包通用做法类（9）铺装通用做法类（10）灯具、标识、家私或小品等非成品设计做法类三、总图部分（图号以LP开头，图幅AI）1、总平面索引图LP-OO要求原则：（1）用地红线、地库边界线，消防通道均要在此图上表现出来；（2）尽量以景观功能组团或道路来分区，保证区域景观的完整性。以便利施工及看图；（3）分区后的图纸比例保证其不得超过1：300（Al的
5、图幅不够可以考虑加长版）（4）此图要有植物填充、铺装、水体、以及景观大致的场地标高示例：2、索引平面图LP-I.01,LP-I.02技术要求原则：（1） 大节点的符号索引，不能与局部放大图作重复索引；（2） 需表示清晰绿地、水体、和铺装线等关系；（3）索引符号均拉出平面图外整齐表达（4）家具小品布置图可以在此图中表达，包括围墙、栏杆、垃圾桶、指示牌、家具、小品设施等布置内容；但留意增加图例或文字标注（可选）3、定位平面图LP-2.01,LP-2.02技术要求原则：（1）含大定位和限制点；需留意标注清晰与道路定位、建筑轴线之间的关系；（2）已经有索引的局部放大详图的区域不需重复定位，以免与局部图
6、冲突（3）尽量以尺寸定位为主，必要时才运用坐标点；（4）尺寸尽量标三道，尽量在平面图外整齐表达，图内尺寸标注尽量不压线，需保证打印效果清晰；(5)不需表示铺装线，只需表示绿地和水体填充示例图片4、竖向及排水平面图LP-3.01,LP-3.02.技术要求原则：(已经有索引局部放大详图的区域不需重复标高，只需有大限制点标高即可，以免与局部图冲突；不需表示铺装线，只需表示绿地和水体填充；除特别要求外，均标完成面标高)：(1)道路标高：标交叉点、转弯点、变坡点标高，坡度、坡长及坡向；若无道路剖面可表示横断面坡向时，也需标明；需有道路中心线。(2)场地(硬地)标高：仅标限制点标高和坡向，不须要标坡度和坡
7、长。如一个广场内有坡度，则把最高标高和最低标高标一下，再加坡向即可。(3)绿地标高：当绿地、场地标高关系与标准详图不一样时才需表示，仅标限制点标高即可；如绿地、场地标高关系与标准详图一样，当坡地放坡有改变，则需表示坡向、最缓坡度和最陡坡度；大面积造型坡地加等高线，文字角度可与等高线相平。(4)挡土墙标:仅标角点和限制点标高(5)水体标高：分水面/水底标高，在同一标高点上标注。(6)需表示雨水口和地漏位置；排水沟用双虚线图例表示。（排水由顾问公司设计的，有排水平面图的，在此张图可以不表示雨水口和地漏）示例图片5、铺装平面图LP-4.01,1.P-4.02o技术要求原则：（1）按铺装材料规格1：1
8、绘制在图纸模型空间里；（2）已经有索引铺装详图的区域不需重复定位及标注材料，以免与详图冲突；（3）同种规格不同材质或面层的需用点状填充加以区分。（4）多次运用的铺装图形，索引到通用铺装详图里仕匕如园路分隔条，入户铺装平台）6、网格定位平面图LP-5.01,1.P-5.02o（可选）技术要求原则：（1）如平面图无法用尺寸定位的不规则图形，需增加网格定位平面图（2）以建筑轴线交点为原点，并标注其X、Y的坐标。（3）网格单位为M,以便利在网格上标号；（4）分大网格和小网格两各不同的线型，大网格宜为IoM20M,小网格酌情处理。（5）在图右下角注明原点的肯定坐标，单位，及网格大小。7、家具小品平面布置
9、图LP-6.01,6.02.（可选）家具小品主要包括：小品、雕塑、指示牌、移动花钵、花箱、垃圾箱、成品桌椅等技术要求原则：（1）此张图可以假如能在索引平面图中表达清晰的话，可以不用单独出图（2）此图不显示铺装，植物。仅表示水体填充。（3）全部小品图例必需建立单独的图块。并且设为6号色，以便清晰打印。（4）同类家具小品在不同地方须要不同的选型时，命名和对应的图谱上命名一样，并且图块用数字编号，如：（4）附家具部品统计表：四、详图部分（图号以LD开头，图幅A2）1、局部放大平面图技术要求原则：（1）图纸内需体现索引、标高及定位平面，铺装材料。（2）有对应的剖面、立面和做法；（3）在分区平面图中表示
10、限制点坐标，与总图上的限制点坐标一样.（比如一圆形的广场的圆心坐标即是其限制点坐标）（4）大样剖立面详图可采纳相对标高，但要标明0.00的肯定标高值.（5）在大样平面图中，水底铺装要用铺装线来画，并且保证水池喷头及水底射灯在铺装的中心位置。（6）场地平面图必须要有指北针示例图片:2、构筑物详图技术要求原则：（1）图纸图名建议依据详细构筑物名称另取，如弧形廊架平面图、观景亭设计图（2）绘构筑物详图时，其平面、立面、剖面用一个同一个比例出图，并且在图纸空间上下左右对齐。（3）立面图及剖面图采纳相对标高来表示（4）构筑物定位以柱中心为轴线来定位，并且在总图上显示其轴线并标注轴线相交点的肯定坐标。（5
11、）假如门窗比较多的，须要出门窗表，包括门窗的数量，材料，以及开关方式等等。（6）一些特别材料或做法图纸上不能表达清晰的须在图右下角注明：如：a.全部钢结构均为单面或双面贴角满焊，焊缝高不小于6MM,焊口除毛刺后挫平,防锈漆两道.b.防腐木作防腐处理，连接方式为桦接,桦接处采纳高性能胶粘结.（7）留意与一些配套工程的驻留及美化，如空调机箱，预埋管线等。示例图片如下：3、剖面图技术要求原则：（1）剖立面索引图名以A一A剖面图、BB剖面图（2）所剖的部分假如有地库顶板的，必需表达地库顶板与覆土厚度（3）剖面图除了表现其结构做法外还需表现整个空间的关系，必需把立面看线也表达出来（4）尺寸一般分为三道尺
12、寸，第一道细部尺寸，其次道节点尺寸，第三道总尺寸。示例图片如下：II植物部分1、封面SN-O（A2,按公司标准）2、SN-I.01图纸书目（A2图纸书目按公司标准）3、SPT.01种植设计总说明，SP-2.02种植详图（制作标准版，不同项目只进行局部修改；按国标提纲进行）：4、苗木表SP-3.01表中图例、拉丁名要完整正确，如图：5、植物配置总平面索引图SP-4.01要表达出配置状况及分区状况，如图：6、植物分区乔灌地配置平面图图号以SP-5.L0X0X表示,如图：（2）依据图纸要求，须要做相关的地形分析图，图号以SP-X.XXXX;（3）配置图中，植物图例要依据设计冠幅的大小放置，以达到统计的精确性；III水电、结构部分1.DN-O封面（A2,按公司标准）2.DN-I.01图纸书目（A2图纸书目按公司标准）IV图谱部分图谱部分：包括家具小品图谱、灯具图谱；植物图谱。技术要求原则：（1）图谱打印A4彩色图纸（2）同类家具小品在不同地方须要不同的选型时，须要命名并和总图上命名一样；（如雕塑1,雕塑2o）（3）假如同一种家具小品供应两种或两种以上的样式给甲方选型时，小品命名为XX选型I,XX选型11V材料样板技术要求L材料样板制作时石材尺寸：150X75或150X1502.用云石胶和玻璃胶固定在定制木板上，固化期半天以上。3.材料标签贴在石材的左上方4.拍照存档材料标签内容如下:
